시편 재단기(샘플 커터), 어떤 시험에 어떤 커터를 골라야 할까?

인장강도가 매번 다르게 나온다면, 원인은 시험기가 아니라 시편일 수 있습니다. 시험 규격은 대부분 시편의 폭·길이·면적과 절단면 상태까지 지정합니다. 종이 인장은 폭 15mm(ISO 1924-2), 엘멘도르프 인열은 폭 63mm(ISO 1974·TAPPI T414), 씰 강도는 1인치(ASTM F88), 평량은 100cm² 원형처럼 값이 정해져 있고, 이 치수를 벗어나면 계산식 자체가 성립하지 않습니다. 이 글은 "어떤 시험을 하는가 → 규격이 요구하는 시편 치수는 무엇인가 → 그럼 어떤 시편 재단기(샘플 커터)를 써야 하는가" 순서로 정리한 선택 가이드입니다.

시편 재단기 선택표 — 시험 규격별 시편 치수와 커터

왜 시편 재단이 시험 결과를 좌우할까

인장강도는 대개 단위 폭당 힘(N/15mm, kN/m 등)으로 보고합니다. 즉 폭이 곧 분모이므로 폭이 0.3mm만 어긋나도 15mm 기준 2% 오차가 그대로 결과에 반영됩니다. ISO 1924-2가 폭 허용오차를 ±0.1mm로 못 박은 이유입니다.

더 큰 문제는 절단면 품질입니다. 가위나 커터칼로 자르면 가장자리에 눈에 보이지 않는 노치(흠)와 눌림이 남는데, 인장·인열 시험에서 이 노치는 응력이 집중되는 파단 시작점이 됩니다. 결과는 실제보다 낮은 강도값과 커진 편차로 나타납니다. 인열 시험처럼 시편 양변의 평행도가 결과에 직결되는 항목은 더 민감해서, 엘멘도르프 전용 커터는 평행도를 수십 µm 단위로 관리합니다.

정리하면 시편 재단기는 '편의 장비'가 아니라 측정 재현성을 결정하는 시험 장비의 일부입니다. 시험기 교정보다 시편 준비가 먼저 점검 대상인 경우가 많습니다.

직사각 스트립 시편 — 정밀 스트립 커터 (인장·인열·박리·SCT)

폭을 골라 쓰는 표준 — Thwing-Albert JDC 정밀 샘플 커터

JDC Precision Sample Cutter는 평행하게 고정된 다중 칼날로 시료를 한 번에 절단해, 폭이 일정하고 가장자리가 매끈한 스트립 시편을 만드는 정밀 커터입니다. 절단 폭은 모델로 지정하며 0.125"(3.2mm)부터 3"·63mm까지 선택할 수 있어, ISO 1924-2의 15mm(JDC-15M), TAPPI T494·ASTM F88의 1인치(JDC-1) 같은 규격 폭을 그대로 맞출 수 있습니다.

플랫폼은 10"(254mm)·12"(305mm)·16"(406mm) 세 가지입니다. 10" 모델은 15가지 폭(0.125·0.25·0.5·0.75·1·2·2.5·3인치, 10·13·15·25·30·50·63mm)에서 고르며 플랫폼·안전 실드는 별도 구매 옵션(00099-3011, 00099-3012)이고, 12"·16" 모델은 플랫폼과 안전 실드가 포함되어 공급됩니다. 표점거리가 긴 시편이나 폭이 넓은 시료라면 16" 플랫폼을 선택합니다. 종이·필름·직물·포일·고무 등 얇은 시트 소재 전반에 대응하며, 신규 장비 교정 인증서(MF-723-015)를 옵션으로 요청할 수 있습니다.

현장에서 바로 자른다 — MTT 휴대용 스트립 커터 (1인치·15mm)

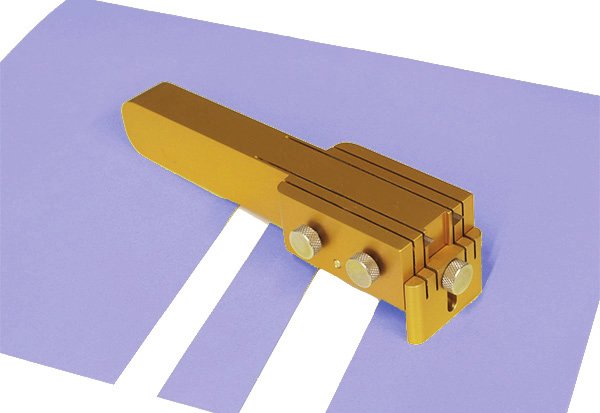

MTT 스트립 커터는 시료를 올리고 핸들을 당기면 평행 칼날이 일정 폭으로 절단하는 휴대용 수동 커터입니다. 블레이드를 슬롯 위치로 옮기는 것만으로 1인치(25.4mm)와 15mm 두 폭을 지원하고, 절단 정확도는 ±0.008"(±0.2032mm)입니다. 1인치 폭은 ASTM F88 씰 강도 시험 규격에 대응해 히트실링·박리 시험 시편 준비에 특히 많이 쓰이며, 미사용 시 블레이드를 가리는 안전 잠금 구조를 갖췄습니다. 라인 옆이나 시험대 위에서 소량 시편을 빠르게 준비해야 하는 포장재·필름 현장에 적합합니다.

15mm 전용 · 대량 슬리팅 — Regmed 2G-15와 EMCO MSS

이탈리아 Regmed 2G-15는 수동 슬라이더 방식의 정밀 스트립 재단기로, 15mm 폭 스트립을 매끈한 가장자리로 절단합니다. ISO 1924-2 인장, ISO 9895 SCT 등 15mm 표준 스트립을 반복해서 만드는 제지 시험실에 최적화된 구성이며, 경량·컴팩트해 설치 공간이 거의 필요 없습니다.

시편 수량이 많다면 독일 EMCO MSS(Multi Sample Slitter)가 답입니다. 여러 스트립을 한 번에 동시 슬리팅하고 날 간격을 조절할 수 있어, 한 롤·한 장에서 다수의 규격 폭 시편을 뽑아야 하는 대량 시험의 준비 시간을 크게 줄여 줍니다.

엘멘도르프 인열 시편 — 63mm 폭 전용 커터 (#98)

엘멘도르프 인열 시험(ISO 1974, TAPPI T414)의 시편은 인열 방향 폭이 63mm로 규정되어 있습니다(TAPPI T414 기준 63±0.15mm, 나머지 방향 73~114mm). 진자가 시편을 찢어 나가는 시험이라 시편 양변의 평행도와 절단면 상태가 결과에 직결됩니다.

Thwing-Albert #98은 두 개의 평행 칼날이 동시에 절단하는 듀얼 블레이드 방식으로 평행도 오차 +0.0254mm / -0mm를 보장하는 엘멘도르프 전용 재단기입니다. 절단 폭 63mm 고정, 최대 절단 길이 152.4mm(6"), 레버 방식 조작에 4.1kg의 소형 구조(7.6 × 32 × 22cm)로 시험대 옆에 그대로 둘 수 있습니다. 인열 데이터의 편차가 크다면 시험기보다 이 시편 커터를 먼저 확인하는 것이 순서입니다.

평량(그라마지) 시편 — 원형 시편 커터 100 / 50 / 10cm²

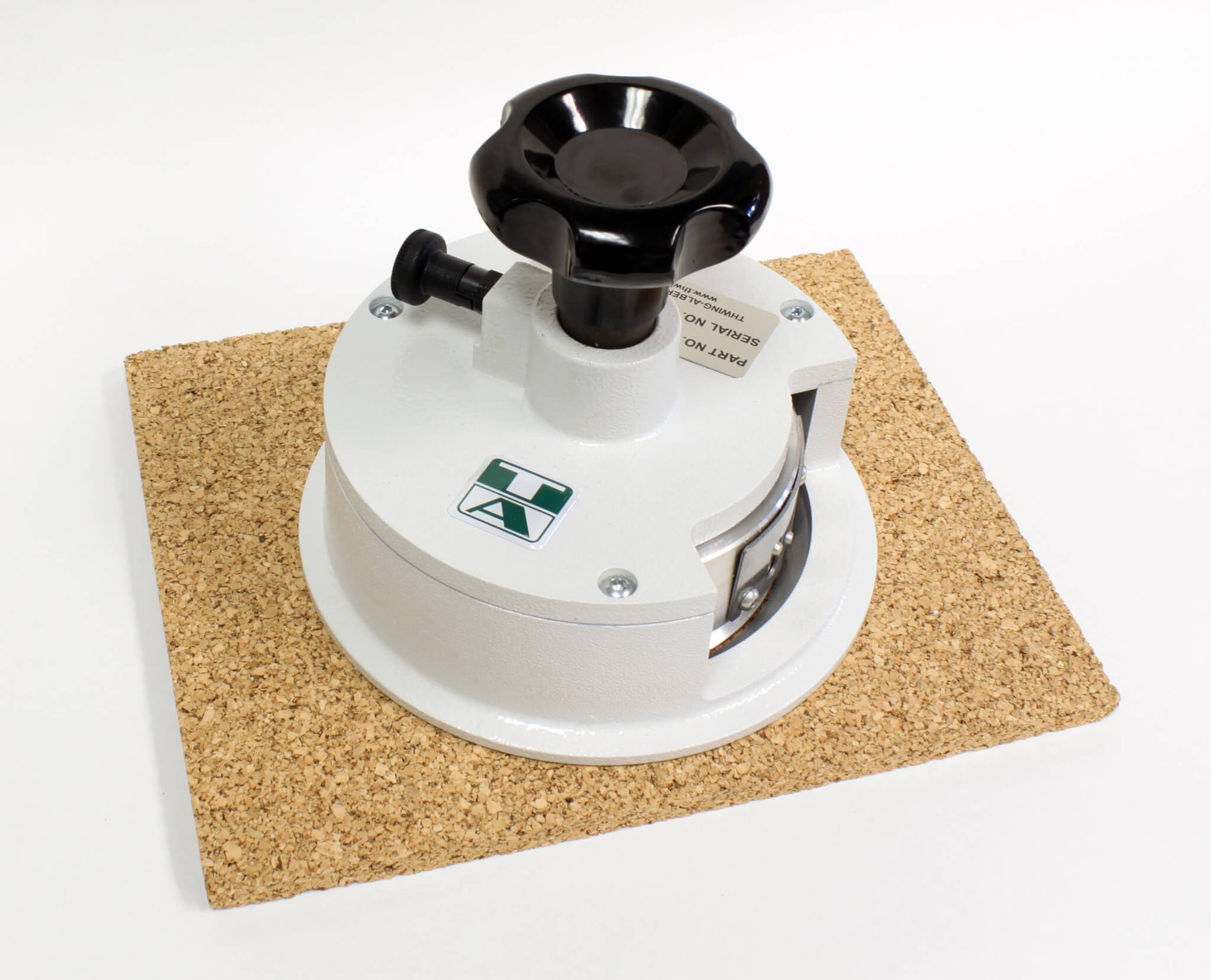

평량(단위면적당 질량, g/m²)은 정확한 면적의 시편을 잘라 계량하는 것이 전부입니다. 그래서 면적이 고정된 원형 커터를 씁니다. 175B는 시료 위에 올려 레버를 돌리면 100cm²(직경 약 112.8mm) 시편을 절단하며, 저울 값에 100을 곱하면 g/m²가 되는 구조라 계산 실수가 없습니다. 약 2kg·170×170×150mm의 소형 기구이며 ASTM D3776·D2646, ISO 3801, BS 3424·BS 2471·BS EN 12127 등 단위면적당 질량 규격에 대응합니다(종이·판지 평량은 KS M ISO 536 / ISO 536 기준).

시료 폭이 좁거나 소량 시료, 국부 측정이 필요하면 PS50(50cm², 직경 약 79.8mm)과 PS10(10cm², 직경 약 35.7mm)을 선택합니다. 세 모델 모두 수동 조작이며 종이·판지·직물·부직포에 사용합니다.

형상이 복잡하거나 소재가 두껍다면 — 다이 프레스 커터

Alfa 240 시리즈 — 도그본·가스킷·고무까지 한 번에

도그본(덤벨) 인장 시편, 원형·복합 형상, 또는 고무·가스킷·가죽처럼 스트립 커터로는 잘리지 않는 소재라면 다이 프레스 커터가 필요합니다. Thwing-Albert Alfa 240 시리즈는 교환식 스틸 룰 다이를 눌러 시편을 찍어내며, 다이만 바꾸면 사각·직사각·원형·덤벨·커스텀 형상에 모두 대응합니다.

• 240-7B (공압 7톤) — 최대 절단 면적 254 × 254mm(10"×10"), 공기압 80~110psi, 중량 113kg. 티슈·플라스틱 필름·직물·고무·판지·포일용 표준 모델.
• 240-15B (공압 15톤) — 최대 절단 면적 254 × 559mm(10"×22"), 중량 236kg. 두껍거나 질긴 소재, 다층 적층 시료, 대면적 시편용. 헤비듀티 스탠드·스틸 다이 웨어 플레이트 옵션.
• 240-10 (전기유압 1000PSI) — 최대 절단 면적 305 × 305mm(12"×12"), 110/220VAC 전원 구동. 압축 공기 설비가 없는 실험실에서도 고압 다이 절단이 가능하며 듀얼 버튼 양손 안전 조작을 갖췄습니다.

다이는 별도 주문품이므로, 적용 규격·시편 형상·소재 두께를 함께 알려주시면 본체 용량과 다이 구성을 같이 잡아 드립니다.

규격 다이 재단 — Regmed GP-21·CAP-21, EMCO PZS

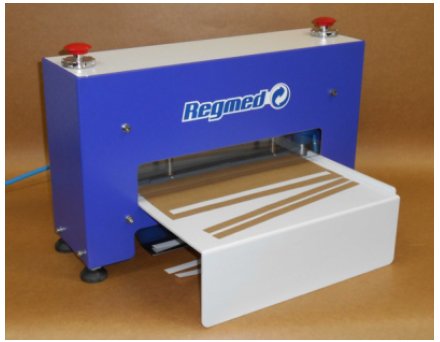

제지·판지 시험실에서 흡수도(Cobb)·평활도·두께·수분 시험용 시편을 반복 준비한다면 공압 다이 방식이 효율적입니다. Regmed GP-21은 교환식 다이(원형·직사각 등)를 끼우고 공압으로 한 번에 눌러 절단하는 재단기이며, CAP-21은 원형 시편 전용으로 규격 직경 시편을 반복 절단해 면적 편차를 없앱니다. 독일 EMCO PZS 역시 다이 교환식으로 원형·직사각 시편을 정밀 절단해, 한 대로 여러 ISO·TAPPI 시험의 시편 준비를 담당합니다. 대응 소재는 종이·판지·섬유·부직포입니다.

시편 커터 선택 기준 — 5가지만 확인하면 됩니다

• ① 시편 형상 — 직사각 스트립이면 스트립 커터(JDC·MTT·2G-15·MSS), 원형이면 원형 커터(175B·PS50·PS10·CAP-21), 도그본·복합 형상이면 다이 프레스(Alfa·GP-21·PZS).
• ② 규격이 요구하는 치수 — 15mm(ISO 1924-2·ISO 9895), 25.4mm(TAPPI T494·ASTM F88), 63mm(ISO 1974·TAPPI T414), 100cm²(평량)처럼 고정값부터 확인합니다. 여러 폭을 써야 하면 폭 선택형 JDC나 날 간격 조절형 MSS가 유리합니다.
• ③ 소재와 두께 — 종이·필름·박지는 스트립 커터로 충분하지만, 고무·가스킷·가죽·다층 적층재는 7톤(240-7B)·15톤(240-15B)급 절단력이 필요합니다.
• ④ 처리량 — 소량·현장 확인은 휴대용 MTT, 정기 시험은 JDC·2G-15, 대량 시편은 다중 슬리팅 MSS 또는 공압 GP-21이 준비 시간을 줄입니다.
• ⑤ 설비 조건과 안전 — 압축 공기(80~110psi) 공급이 없으면 전기유압 240-10 또는 수동 모델을 선택하고, 대형 다이 커터는 양손 안전 조작·안전 실드 구성을 함께 검토합니다.

정리 — 규격의 치수에서 시작해 커터로

시편 재단기 선택은 장비 스펙이 아니라 규격이 정한 시편 치수에서 출발합니다. 15mm 인장 스트립이면 JDC-15M·2G-15, 1인치 씰 강도 시편이면 MTT·JDC-1, 63mm 인열 시편이면 #98, 100cm² 평량 시편이면 175B, 도그본·두꺼운 소재면 Alfa 다이 프레스입니다. 여기에 소재·두께·처리량·설비 조건을 더하면 모델이 하나로 좁혀집니다.

세경하이테크는 Thwing-Albert(JDC·MTT·#98·175B·Alfa), Regmed(GP-21·CAP-21·2G-15), EMCO(PZS·MSS) 시편 재단기 라인업을 공급합니다. 적용 시험 규격과 시편 형상·치수, 소재를 알려주시면 본체와 다이 구성을 함께 안내해 드립니다.
