인열강도(Tear Strength) 시험이란 종이·필름·직물·부직포 같은 얇은 시트가 찢어지는 데 저항하는 힘을 재는 시험으로, 엘멘도르프(진자)법·텅법·사다리꼴법 세 가지가 표준입니다. 그중 가장 널리 쓰이는 엘멘도르프 인열강도는 이미 생긴 찢김을 계속 이어서 찢는 데 필요한 힘을 측정합니다. 포장지가 운반 중 터지지 않는지, 필름이 개봉선에서 잘 뜯기는지 같은 실사용 성능과 직결되기 때문에 제지·포장·필름·섬유 산업의 표준 품질 항목으로 쓰입니다.
3초 요약 — 종이·판지·플라스틱 필름의 인열전파 저항은 엘멘도르프(진자)법이 표준입니다(ISO 1974·TAPPI T414·ASTM D1922). 직물·부직포는 규격과 고객 사양에 따라 엘멘도르프법(ASTM D1424·D5734) 또는 만능재료시험기로 하는 텅법(ASTM D2261)·사다리꼴법(ASTM D5587)을 씁니다. 결과는 반드시 MD/CD를 구분해 보고하고, 종이는 평량으로 나눈 인열지수로 비교합니다.
한눈에 보는 선택표 — 소재별 시험법·규격·장비
| 소재 | 시험법 | 규격 | 장비 |
|---|---|---|---|
| 종이·판지 | 엘멘도르프(진자)법 | ISO 1974 · TAPPI T414 | 엘멘도르프 인열강도 시험기 |
| 플라스틱 필름·시트 | 엘멘도르프(인열전파) / 초기 인열(Graves) | ASTM D1922 · ISO 6383-2 / ASTM D1004 | 엘멘도르프 시험기 / 만능재료시험기 |
| 직물 | 엘멘도르프 / 텅법(단일 찢김) / 사다리꼴법 | ASTM D1424 · ISO 13937-1 / ASTM D2261 · ISO 13937-2 / ASTM D5587 | 엘멘도르프 시험기 / 만능재료시험기 |
| 부직포 | 엘멘도르프 / 사다리꼴법 | ASTM D5734 / ASTM D5587 | 엘멘도르프 시험기 / 만능재료시험기 |
고르는 기준은 단순합니다. 얇고 결이 있는 시트(종이·필름)는 순간적으로 찢어지는 저항을 재는 엘멘도르프법이 맞고, 짜임이 있는 직물·부직포는 규격이 지정한 방법(엘멘도르프·텅·사다리꼴)을 따릅니다. 고객 사양서나 납품 규격에 시험법이 명시돼 있으면 그것이 우선입니다.
인열강도 시험 방법 세 가지 — 원리와 차이
① 엘멘도르프(진자)법 — 찢김이 전파되는 저항
초기 절개를 낸 시료를 진자가 낙하하며 단번에 끝까지 찢고, 그때 소모된 에너지로 인열강도를 구합니다. 시험 시간이 수 초에 불과하고 재현성이 높아 종이·필름의 표준 방법으로 100년 넘게 쓰이고 있습니다. 결과는 mN(또는 gf)로 나옵니다.
② 텅법(Tongue / Trouser) — 인장시험기로 재는 전파 저항
직사각 시편의 중앙을 잘라 두 개의 날개(텅)를 만들고, 각각을 만능재료시험기의 위·아래 그립에 물려 일정 속도로 당깁니다. 찢김이 진행되는 동안의 힘을 기록해 평균 또는 피크값(N)으로 보고합니다. 직물(ASTM D2261, ISO 13937-2)에 널리 쓰이며, 찢김 과정 전체의 힘 변화를 볼 수 있다는 장점이 있습니다.
③ 사다리꼴법(Trapezoid) — 노치에서 시작하는 인열
시편에 사다리꼴 외곽선을 그리고 짧은 변 중앙에 작은 노치를 낸 뒤, 평행하지 않은 두 변을 그립에 물려 당깁니다. 노치에서 시작된 찢김이 진행되는 최대 힘(N)을 읽습니다. 직물과 부직포(ASTM D5587)에 적용 범위가 넓고 결과가 안정적입니다.
참고로 플라스틱 필름의 초기 인열(Graves, ASTM D1004)은 노치가 없는 시편이 찢어지기 시작하는 힘을 재는 별도 시험입니다. 같은 "인열"이라도 시작 저항(D1004)과 전파 저항(D1922)은 다른 값이므로 규격명을 정확히 확인해야 합니다.
엘멘도르프법 측정 원리 — 진자의 에너지 손실
1910년대에 고안된 진자(振子)식 측정 원리가 100년이 지난 지금도 그대로 표준으로 남아 있습니다. 구조가 단순하면서도 재현성이 뛰어나기 때문입니다.
- 부채꼴 진자를 위로 들어 올려 위치에너지를 저장합니다.
- 시료에 규정된 초기 절개(약 20mm)를 내고 한쪽은 고정 클램프, 한쪽은 진자 클램프에 물립니다.
- 진자를 놓으면 낙하하면서 시료를 단번에 끝까지 찢습니다.
- 시료를 찢느라 소모된 만큼 진자는 반대편으로 덜 올라갑니다. 이 에너지 손실량이 곧 인열강도입니다.
핵심 — 인장강도가 '당겨서 끊어지는 최대 힘'이라면, 엘멘도르프 인열강도는 '찢김이 진행되는(전파되는) 저항'입니다. 두 값은 서로 다른 성질이며, 포장재에서는 후자가 실사용 파손과 더 밀접합니다.
단위와 결과 해석 — mN·gf·N, 그리고 인열지수
- 엘멘도르프법 — 밀리뉴턴(mN) 또는 그램포스(gf). 디지털 시험기는 규격 단위로 자동 환산합니다.
- 텅법·사다리꼴법 — 뉴턴(N, 또는 lbf). 찢김 구간의 평균값이나 최대값 중 규격이 지정한 방식으로 보고합니다.
- 다겹 시험 — 종이처럼 한 장의 값이 작으면 여러 겹(종이는 흔히 16겹)을 겹쳐 찢고 장수로 나누어 한 장당 값을 구합니다. 진자 용량에 맞게 겹수를 정합니다.
- 인열지수(Tear Index) — 인열강도를 평량(g/m²)으로 나눈 값(mN·m²/g). 평량이 다른 종이끼리 인열 성능을 비교할 때 씁니다.
결이 방향을 만든다 — MD와 CD
종이·필름은 제조 시 섬유나 분자가 흐름 방향으로 배열되므로 방향에 따라 값이 크게 다릅니다.
- MD (Machine Direction) — 생산 진행 방향. 보통 인열강도가 낮음
- CD (Cross Direction) — 폭 방향. 보통 인열강도가 높음
그래서 시험 성적서에는 항상 MD/CD를 구분해 표기합니다. 직물도 경사(warp)·위사(weft) 방향을 구분해 보고합니다.
시편 준비 — 폭·절개·겹수가 재현성을 좌우한다
- 엘멘도르프법 — 종이·판지 시편 폭은 63.0±0.15mm가 규격값이고, 초기 절개는 약 20mm입니다. 폭이 흔들리면 결과가 흔들리므로 전용 시편 커터로 자릅니다.
- 텅법 — 직사각 시편(예: 75×200mm)의 짧은 변 중앙에서 긴 방향으로 규정 길이(예: 75mm)만큼 절개합니다.
- 사다리꼴법 — 사다리꼴 외곽선(예: 75×150mm)을 그리고 짧은 변 중앙에 약 15mm 노치를 냅니다.
- 조습 — 종이·직물은 규정 온습도(23℃·50%RH 등)에서 조습한 뒤 시험합니다. 수분 함량이 인열강도에 직접 영향을 줍니다.
적용 규격
| 규격 | 대상·방법 |
|---|---|
| ISO 1974 | 종이 — 인열강도(엘멘도르프법) |
| TAPPI T414 | 종이·판지 인열 내성(엘멘도르프법) |
| ASTM D1922 | 플라스틱 필름·박막 시트 인열전파 저항(엘멘도르프법) |
| ISO 6383-2 | 플라스틱 필름 인열강도(엘멘도르프법) |
| ASTM D1004 | 플라스틱 필름·시트 초기 인열 저항(Graves) |
| ASTM D1424 · ISO 13937-1 | 직물 — 진자식(엘멘도르프) 인열 |
| ASTM D2261 · ISO 13937-2 | 직물 — 텅법(단일 찢김) 인열 |
| ASTM D5587 | 직물·부직포 — 사다리꼴법 인열 |
| ASTM D5734 | 부직포 — 엘멘도르프법 인열 |
측정기 선택 포인트
- 방법 먼저 — 엘멘도르프법은 전용 진자식 시험기, 텅법·사다리꼴법은 만능재료시험기 + 전용 그립이 필요합니다. 두 방법을 모두 다루는 시험실은 두 장비가 모두 있어야 합니다.
- 용량(진자 범위) — 시료에 맞는 진자 용량 선택. 무거운 시료는 추 교체 또는 다겹 시험
- 아날로그 vs 디지털 — 디지털은 통계·데이터 저장·규격 자동 환산에 유리
- 자동 절개 나이프 — 초기 절개 길이의 일관성이 재현성을 좌우
- 교정 — 표준 분동으로 정기 교정 가능한 구조인지 확인
정리 — 소재에서 시작해 방법·규격·장비로
인열강도 시험은 언제나 '어떤 소재의, 어떤 찢김(시작인가 전파인가)을 알고 싶은가'에서 출발합니다. 종이·판지·필름의 전파 저항이면 엘멘도르프법, 직물·부직포는 규격이 지정한 엘멘도르프·텅·사다리꼴법, 필름의 시작 저항은 Graves법입니다. 방법이 정해지면 규격이 시편 치수와 단위를 정해주고, 그에 맞는 장비가 따라옵니다.

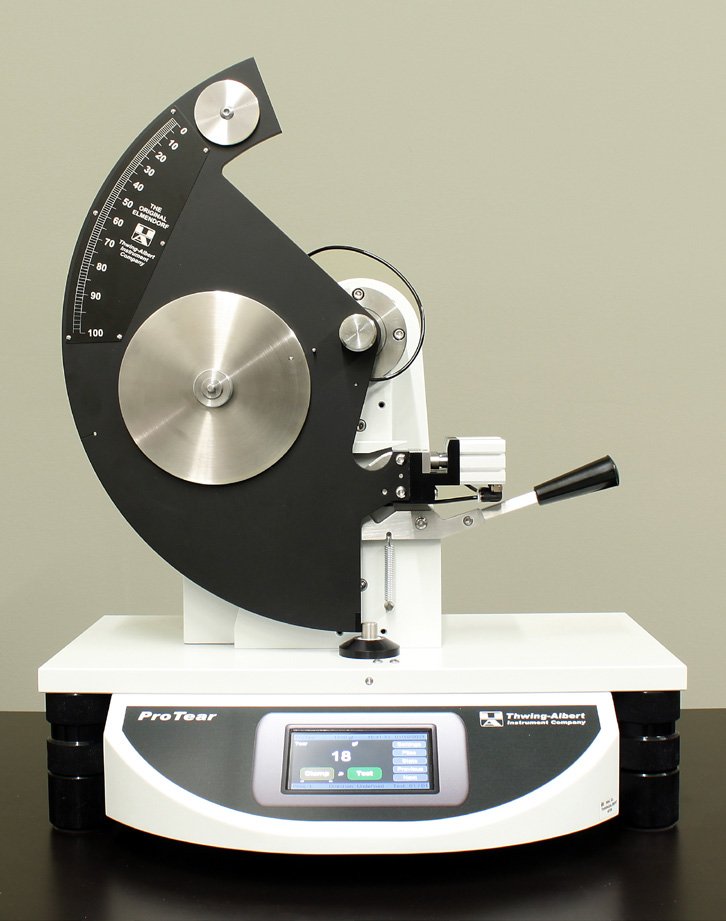

세경하이테크는 Thwing-Albert ProTear 엘멘도르프 인열강도 시험기(종이·필름·부직포)와 텅법·사다리꼴법용 만능재료시험기(Vantage)를 함께 공급하며, 시료 특성과 목표 규격에 맞는 방법·용량·구성을 안내합니다.
