만능재료시험기(UTM) 원리·구조와 시험 종류 — 인장·압축·굽힘 시험 방법과 지그·로드셀 선택

시험법 가이드 · 약 10분 읽기 · 최종 수정 2026-10-27

만능재료시험기(UTM, Universal Testing Machine)란 하나의 프레임에서 크로스헤드를 일정 속도로 움직여 시편을 당기거나(인장) 누르거나(압축) 구부리면서(굽힘), 로드셀로 힘을·엔코더나 신율계로 변형을 동시에 기록해 강도·신율·탄성률 같은 기계적 물성을 구하는 시험 장비입니다. 그립과 지그만 바꾸면 박리·마찰계수·천공·버스트 시험까지 같은 장비로 할 수 있어 '만능'이라 부릅니다. 이 글에서는 UTM의 구조와 원리, 인장시험 그래프(하중-변위 곡선) 읽는 법, 시험 종류별 지그와 대표 규격, 3점 굽힘 계산, 로드셀·그립 고르는 법, 실제 사용 절차와 안전수칙까지 순서대로 정리합니다.

3초 요약 — UTM은 프레임·크로스헤드·로드셀·그립(지그)·변위 센서·소프트웨어로 구성되고, 크로스헤드가 움직이는 동안 힘과 변위를 함께 기록합니다. 인장시험 그래프에서 항복강도(YP)·인장강도(TS)·연신율(EL)·탄성계수를 읽고, 시험 종류는 지그 교체로 바꿉니다. 장비는 예상 최대 하중에 맞는 로드셀 용량과 시편에 맞는 그립부터 정합니다.

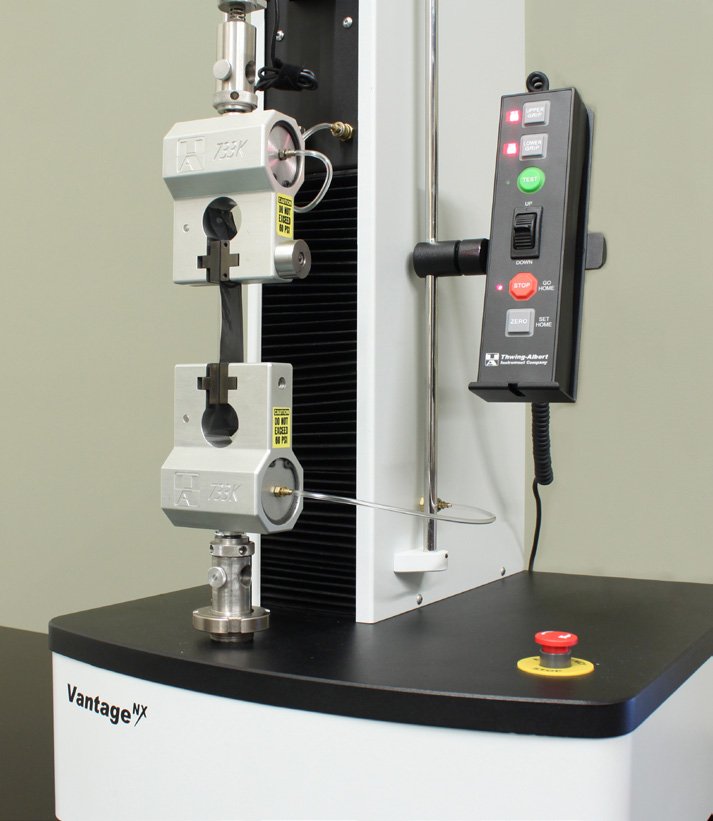

Thwing-Albert VantageNX 싱글 컬럼 만능재료시험기(UTM)
싱글 컬럼 만능재료시험기 — 그립·지그 교체만으로 인장·압축·박리·마찰 시험 수행

만능재료시험기의 구조 — 무엇으로 구성되나

UTM은 겉보기에는 기둥(컬럼)과 그 사이를 오르내리는 가로대(크로스헤드)뿐이지만, 실제로는 힘을 만들고·재고·기록하는 부품이 나뉘어 있습니다. 장비 사양을 비교할 때도 아래 구성 요소별로 보면 차이가 분명해집니다.

구성 요소역할고를 때 볼 것
프레임(컬럼)시험 하중을 받치는 뼈대. 싱글 컬럼(한 기둥)과 듀얼 컬럼(문형) 구조프레임 정격 용량(kN), 시험 공간 폭, 크로스헤드 이동 거리
크로스헤드·구동부모터와 볼스크루로 크로스헤드를 정해진 속도로 이동시켜 시편에 힘을 가함속도 범위(mm/min), 속도 정확도, 위·아래 양방향 시험 가능 여부
로드셀시편에 걸리는 힘을 전기 신호로 바꿔 측정하는 센서용량(N·kN), 교체식 여부, 저하중 정밀도
그립·지그(픽스처)시편을 잡거나 받치는 부속. 시험 종류를 결정시편 형상·두께에 맞는 그립 면, 체결 방식(공압·바이스·웨지), 전용 지그 라인업
변위 측정(엔코더·신율계)크로스헤드 이동량 또는 시편 표점 사이 늘어난 길이를 측정연신율·탄성계수를 정확히 볼지에 따라 신율계(익스텐소미터) 필요
제어·분석 소프트웨어시험 조건 설정, 곡선 기록, 결과 계산·보고서 출력목표 규격 시험법 내장 여부, 데이터 내보내기, 반복 시험 통계

싱글 컬럼과 듀얼 컬럼의 차이는 주로 하중과 시편 크기입니다. 필름·종이·포장재·테이프처럼 하중이 작고 시편이 좁으면 공간 효율이 좋은 싱글 컬럼으로 충분하고, 하중이 더 크거나 넓은 시편·큰 지그를 쓰면 프레임 강성이 높은 듀얼 컬럼이 유리합니다.

만능재료시험기의 원리 — 힘과 변형을 응력과 변형률로

시험이 시작되면 크로스헤드가 일정 속도로 움직이고, 소프트웨어는 매 순간 힘(F)과 변위(ΔL)를 기록합니다. 이 값을 시편 크기로 나누면 재료 고유의 값이 됩니다.

응력 σ = F ÷ A₀   ·   변형률 ε = ΔL ÷ L₀

F = 하중(N), A₀ = 시험 전 단면적(mm²), ΔL = 늘어난 길이(mm), L₀ = 표점거리 또는 그립 간 거리(mm) · 1 N/mm² = 1 MPa

힘만 보면 시편이 두꺼울수록 큰 값이 나오지만, 단면적으로 나눈 응력(MPa)은 시편 크기와 관계없이 재료끼리 비교할 수 있습니다. 그래서 같은 재료라도 규격이 시편 모양(덤벨·스트립)과 치수를 정해 두고, 결과는 응력과 변형률로 보고합니다.

인장시험 그래프 읽는 법 — YP·TS·EL

인장시험 결과는 가로축 변형(또는 변위), 세로축 응력(또는 하중)의 곡선 하나로 나옵니다. 이 곡선에서 읽는 대표 값은 다음과 같습니다.

값곡선에서 위치의미
탄성계수(영률)시작 직후 직선 구간의 기울기재료가 얼마나 뻣뻣한가. 힘을 빼면 원래 길이로 돌아오는 구간
항복강도(YP)직선이 꺾여 영구 변형이 시작되는 점. 뚜렷한 꺾임이 없으면 0.2% 오프셋법으로 정함설계에서 '넘으면 안 되는' 응력
인장강도(TS)곡선의 최고점재료가 견딘 최대 응력
연신율(EL)파단 시점의 변형률(%)끊어질 때까지 얼마나 늘어났는가 — 질긴 정도
파단 강도곡선이 끝나는 점끊어지는 순간의 응력. 연성 재료는 TS보다 낮게 나옴

계산 예시(가상의 값) — 폭 10 mm, 두께 4 mm인 덤벨 시편(단면적 40 mm²)을 표점거리 50 mm로 당겨 최고 하중 1,000 N에서 끊어지기 직전까지 늘어났고, 파단 시 표점 사이 길이가 80 mm였다면 인장강도는 1,000 ÷ 40 = 25 MPa, 연신율은 (80 − 50) ÷ 50 × 100 = 60%입니다.

크로스헤드 이동량으로 계산한 연신율에는 그립 미끄러짐과 프레임 변형이 섞여 들어갑니다. 탄성계수나 작은 변형률을 정확히 봐야 한다면 시편에 직접 거는 신율계를 함께 씁니다.

시험 종류별 지그와 대표 규격

UTM으로 하는 시험은 '어떤 지그를 다는가'로 갈립니다. 아래는 대표적인 시험과 지그, 많이 쓰는 규격입니다. 실제 시험 조건(시편 치수·속도·상태조절)은 해당 규격 원문을 따릅니다.

시험구하는 값지그·부속대표 규격
인장인장강도·항복강도·연신율·탄성계수인장 그립(공압·바이스·웨지), 신율계플라스틱 ASTM D638·ISO 527-2, 필름 ASTM D882·ISO 527-3, 고무 ASTM D412·ISO 37, 종이 ISO 1924-2·TAPPI T494
압축압축강도·압축 하중-변위, 좌굴 하중상·하 압축 플레이트플라스틱 ASTM D695, 골판지 상자 ASTM D642
굽힘(3점·4점)굽힘강도·굽힘탄성률받침 2점 + 누름 1점(또는 2점) 지그플라스틱 ASTM D790·ISO 178
박리박리력(N/25mm 등)90°·180° 박리 지그, T-박리용 그립ASTM D903, 테이프 ASTM D3330, T-박리 ASTM D1876, 히트실 ASTM F88
마찰계수정·동마찰계수COF 썰매(sled)와 수평 테이블ASTM D1894·ISO 8295
천공·버스트뚫리거나 터지는 힘·변위천공 프로브, 버스트 지그필름 천공 ASTM F1306

필름 인장은 필름 인장강도 시험(ASTM D882) 가이드, 박리는 박리강도 시험 가이드, 히트실은 히트실링 시험 가이드에서 시편 조건과 장비 구성을 더 자세히 다룹니다.

3점 굽힘 강도 계산

3점 굽힘은 시편을 두 받침 위에 올리고 가운데를 눌러 휘는 데 대한 저항을 봅니다. 직사각형 단면 시편의 굽힘강도는 다음 식으로 계산합니다(ASTM D790·ISO 178의 3점 굽힘).

σf = 3 · F · L ÷ (2 · b · d²)

F = 최대 하중(N), L = 받침 사이 거리(mm), b = 시편 폭(mm), d = 시편 두께(mm)

계산 예시(가상의 값) — 받침 거리 64 mm, 폭 10 mm, 두께 4 mm 시편이 50 N에서 최대 하중을 보였다면 σf = 3 × 50 × 64 ÷ (2 × 10 × 4²) = 30 MPa입니다. 4점 굽힘은 누르는 점이 두 개라 그 사이 구간에 같은 굽힘 모멘트가 걸리며, 계산식이 다르므로 규격의 식을 그대로 씁니다.

로드셀 용량 고르는 법

로드셀은 용량이 클수록 큰 힘을 잴 수 있지만, 작은 힘에서는 상대 오차가 커집니다. 그래서 예상 최대 하중을 먼저 계산하고, 그 값이 로드셀 용량의 너무 아래쪽에 머물지 않도록 고르는 것이 기본입니다.

  1. 예상 최대 하중 계산 — 예상 강도(MPa) × 시편 단면적(mm²) = 최대 하중(N). 예: 폭 15 mm·두께 0.05 mm 필름(단면적 0.75 mm²)이 약 100 MPa에서 끊어진다고 보면 약 75 N입니다(가상의 값).
  2. 여유를 두고 용량 선택 — 위 예라면 100 N급 로드셀이 맞고, 1 kN이나 5 kN 로드셀로 75 N을 재면 용량의 몇 % 수준이라 정밀도에서 손해를 봅니다.
  3. 시험이 여러 종류라면 — 교체식 로드셀 구성으로 저하중(박리·마찰)용과 고하중(인장·압축)용을 나눠 쓰는 것이 일반적입니다.
  4. 프레임 용량 확인 — 로드셀을 바꿔도 프레임 정격 용량을 넘을 수는 없습니다. 가장 큰 시험 하중이 프레임 용량 안에 드는지 같이 봅니다.

N·kgf·lbf 단위가 섞여 있으면 힘·장력 단위 변환기로 먼저 맞춰 두면 편합니다.

그립(지그) 고르는 법

그립·지그맞는 시편주의할 점
공압 그립필름·종이·부직포·테이프 등 얇은 스트립체결력이 일정해 반복 시험에 유리. 너무 세면 그립 끝에서 파단
바이스(나사식) 그립두께가 있는 플라스틱·고무 시편작업자마다 조이는 힘이 달라지지 않도록 관리
웨지 그립당길수록 더 세게 물어야 하는 고하중 시편그립 면(톱니·고무 패드)이 시편을 손상시키지 않는지 확인
압축 플레이트폼·고무·용기·상자·스프링상·하 플레이트 평행도, 시편 크기보다 큰 플레이트
박리·마찰·천공·굽힘 지그시험별 전용규격이 정한 각도·치수·속도 그대로 구성

그립 끝에서 끊어진 시편은 대부분 규격에서 무효로 처리합니다. 그립 파단이 반복되면 시편을 덤벨 형상으로 바꾸거나 그립 면·체결력을 조정합니다. 덤벨 시편은 덤벨 시편 커터로 규격 치수 그대로 찍어 내는 것이 편차를 줄이는 첫걸음입니다.

만능재료시험기 사용법 — 시험 절차 7단계

  1. 시험 계획 — 목표 규격, 구할 값(강도·신율·박리력 등), 시편 수를 정합니다.
  2. 시편 준비 — 규격 치수대로 자르고 폭·두께를 여러 곳에서 재어 평균을 입력합니다. 자르는 방법은 시편 재단기 선택 가이드를 참고하세요.
  3. 상태조절 — 플라스틱·종이·필름은 온습도에 따라 값이 달라지므로 규격이 정한 조건(예: 23 °C·50 %RH)에서 정해진 시간 동안 둡니다.
  4. 로드셀·그립 장착과 영점 — 시험에 맞는 로드셀과 그립을 달고, 시편을 물리기 전 하중을 0으로 맞춥니다.
  5. 시편 장착 — 시편 중심선이 하중 방향과 일직선이 되게 물립니다. 비뚤게 물리면 한쪽만 먼저 끊어져 값이 낮게 나옵니다.
  6. 시험 조건 입력 후 시작 — 소프트웨어에서 규격 시험법을 고르고 속도·그립 간 거리·종료 조건을 확인한 뒤 시작합니다.
  7. 결과 확인 — 곡선 모양과 파단 위치를 보고 무효 시편(그립 파단, 미끄러짐)을 걸러 낸 뒤 평균·표준편차로 보고합니다.

만능재료시험기 안전수칙

시험 하중 범위와 장비 선택

UTM은 용량에 따라 쓰임새가 크게 갈립니다. 필름·종이·포장재·테이프·고무·접착제·부직포처럼 수 N에서 수 kN 범위의 시험은 5 N~10 kN급 장비로 정밀하게 할 수 있습니다. 반면 금속 봉재·철근·볼트·콘크리트처럼 수십~수백 kN이 필요한 시험은 이 범위를 넘으므로 대용량 장비가 필요합니다. 장비를 고르기 전 '내 시편의 최대 하중이 어느 범위인가'부터 확인하면 과하거나 모자란 장비를 피할 수 있습니다.

세경하이테크는 미국 Thwing-Albert Vantage 시리즈(싱글 컬럼 VantageNX, 듀얼 컬럼 Vantage Duo, 10 kN EJA Vantage 10, 교체식 로드셀 5 N~5 kN)를 공급합니다. 시험할 소재·시험 항목·목표 규격·예상 최대 하중을 알려주시면 프레임·로드셀·그립 구성을 함께 안내해 드립니다.

정리 — 하중을 먼저 계산하고, 지그로 시험을 바꾼다

만능재료시험기는 크로스헤드로 힘을 가하고, 로드셀과 변위 센서로 힘과 변형을 함께 기록하는 장비입니다. 인장시험 그래프에서는 탄성계수·항복강도(YP)·인장강도(TS)·연신율(EL)을 읽고, 압축·굽힘·박리·마찰·천공은 지그를 바꿔 같은 장비로 합니다. 장비를 고를 때는 예상 최대 하중 → 로드셀·프레임 용량 → 시편에 맞는 그립 → 목표 규격 대응 소프트웨어 순서로 확인하면 됩니다.

← 기술자료 목록으로

자주 하는 질문

만능재료시험기(UTM)란 무엇인가요?

하나의 프레임에서 시편을 당기거나 누르거나 구부리며 힘과 변형을 함께 기록해 강도·신율·탄성률 등 기계적 물성을 구하는 시험 장비입니다. 그립과 지그만 바꾸면 인장·압축·굽힘·박리·마찰계수·천공 시험을 같은 장비로 할 수 있어 '만능'이라 부르며, 인장시험기라고도 합니다.

만능재료시험기의 원리와 구성은 어떻게 되나요?

프레임(싱글·듀얼 컬럼), 모터로 움직이는 크로스헤드, 힘을 재는 로드셀, 시편을 잡는 그립·지그, 변위를 재는 엔코더·신율계, 제어 소프트웨어로 구성됩니다. 크로스헤드가 일정 속도로 움직이는 동안 힘(F)과 변위(ΔL)를 기록하고, 이를 시편 단면적과 표점거리로 나눠 응력과 변형률로 계산합니다.

인장시험 그래프에서 YP·TS·EL은 무엇인가요?

YP는 항복강도로 영구 변형이 시작되는 응력, TS는 인장강도로 곡선의 최고점 응력, EL은 연신율로 파단 시점까지 늘어난 비율(%)입니다. 시작 직후 직선 구간의 기울기는 탄성계수이며, 뚜렷한 항복점이 없는 재료는 0.2% 오프셋법으로 항복강도를 정합니다.

3점 굽힘 강도는 어떻게 계산하나요?

직사각형 단면 시편은 σf = 3·F·L ÷ (2·b·d²)로 계산합니다. F는 최대 하중(N), L은 받침 사이 거리(mm), b는 폭, d는 두께(mm)입니다. 예를 들어 받침 거리 64 mm, 폭 10 mm, 두께 4 mm 시편이 50 N에서 최대 하중이면 30 MPa입니다(가상의 값). 4점 굽힘은 식이 다르므로 규격의 식을 씁니다.

로드셀 용량은 어떻게 정하나요?

예상 강도(MPa)에 시편 단면적(mm²)을 곱해 최대 하중(N)을 먼저 계산하고, 그 값이 로드셀 용량의 너무 아래쪽에 머물지 않는 용량을 고릅니다. 작은 힘을 큰 용량 로드셀로 재면 상대 오차가 커지므로, 박리·마찰처럼 저하중 시험과 인장·압축 같은 고하중 시험을 함께 한다면 교체식 로드셀을 나눠 씁니다.

만능재료시험기 사용법은 어떻게 되나요?

규격에 맞게 시편을 자르고 폭·두께를 잰 뒤 상태조절을 합니다. 시험에 맞는 로드셀과 그립을 달고 영점을 잡은 다음, 시편을 하중 방향과 일직선으로 물리고 소프트웨어에서 규격 시험법·속도·그립 간 거리를 확인해 시작합니다. 끝나면 파단 위치를 보고 무효 시편을 걸러 평균과 표준편차로 보고합니다.

만능재료시험기 가격은 얼마인가요?

프레임 용량, 싱글·듀얼 컬럼, 로드셀·그립·지그 구성, 신율계와 소프트웨어 옵션에 따라 달라 별도 문의로 안내합니다. 시험할 소재·시험 항목·목표 규격·예상 최대 하중을 알려주시면 세경하이테크가 맞는 구성을 제안해 드립니다.
