같은 파우치를 같은 시험기로 뜯었는데 우리 실험실 값과 고객사 값이 다르다면, 원인은 시험기보다 시편인 경우가 많습니다. 씰강도(실링강도)·박리강도·필름 인장강도는 모두 측정한 힘을 시편 폭으로 나눈 값으로 보고하기 때문에, 폭을 15mm로 잡았는지 1인치(25.4mm)로 잡았는지, 그리고 그 폭이 실제로 얼마나 정확한지가 숫자를 바꿉니다. 이 글은 ASTM F88이 허용하는 시편 폭에서 출발해 어떤 폭을 골라야 하는지, 단위는 어떻게 환산하는지, 그 폭을 만들려면 어떤 스트립 커터가 필요한지를 순서대로 정리한 선택 가이드입니다.
3초 요약 — ASTM F88/F88M은 시편 폭을 15mm · 25mm · 1.00인치(25.4mm) 중에서 고르도록 허용하며, 세 가지 모두 규격에 부합합니다. 따라서 고객사 사양서가 지정한 폭 → 기존 데이터와 같은 폭 → 시료·씰 폭이 허용하는 폭 순으로 결정하고, 한 번 정하면 고정합니다. 결과는 반드시 폭과 함께(N/15mm, N/25mm, N/inch) 표기합니다. 시편은 가위가 아니라 스트립 커터로 잘라야 하며, 15mm·1인치 두 폭만 필요하면 Thwing-Albert MTT(±0.2mm), 폭 종류가 많으면 JDC 정밀 스트립 커터가 적합합니다.
한눈에 보는 선택표 — 목적별 시편 폭과 스트립 커터
| 시험 목적 | 대표 규격 | 시편 폭 | 적합한 커터 |
|---|---|---|---|
| 씰강도(실링강도) — 북미·ASTM 계열 사양 | ASTM F88 / F88M | 1.00" (25.4mm) | MTT 스트립 커터 (1" 위치) |
| 씰강도(실링강도) — 유럽·의료포장 계열 사양 | ASTM F88 / F88M | 15mm | MTT 스트립 커터 (15mm 위치) |
| 씰강도 — 25mm 기준 사내 규격 | ASTM F88 / F88M | 25mm | JDC 25mm 모델 |
| 박리강도(Peel) — 라미네이트 층간 | ASTM F88·D1876 등 사양서 지정 | 15mm / 25.4mm | MTT 또는 JDC |
| 얇은 플라스틱 필름 인장 | ASTM D882 | 사양서 지정 폭 (스트립형) | JDC (0.125"~63mm 중 선택) |
| 15mm 스트립 반복 재단 (SCT·인장·인열 등) | 사내·ISO 계열 | 15mm 고정 | Regmed 2G-15 |
| 긴 표점거리·광폭 시료 | 규격별 상이 | 10mm~3" 중 선택 | JDC 12" (305mm) / 16" (406mm) |
왜 시편 폭이 씰강도 결과를 바꾸는가
씰강도 시험은 봉합된 시편의 양끝을 시험기 그립에 물려 잡아당기고, 씰이 분리될 때의 힘을 기록합니다. 이때 보고값은 힘 자체가 아니라 '폭당 힘'입니다. 폭 15mm 시편에서 30N이 나왔다면 2.0 N/15mm로 적습니다. 그래서 폭이 규정보다 0.5mm 넓으면 분모가 3.3% 커지고, 1mm 넓으면 6.7% 커집니다. 이 오차는 랜덤이 아니라 한 방향으로 쏠리는 계통 오차라서, 아무리 시편을 많이 뜯어도 평균이 제자리로 돌아오지 않습니다.
폭만 문제가 아닙니다. 가위로 자른 가장자리에는 눈에 잘 보이지 않는 노치(흠집)가 남고, 이 지점이 응력 집중점이 되어 실제보다 낮은 값에서 찢어지거나 씰이 먼저 터집니다. 결과적으로 평균은 낮아지고 표준편차는 커집니다. 시편 폭이 일정하지 않으면 그립에 물릴 때 미세하게 기울어져 하중이 한쪽으로 몰리는 문제도 생깁니다. 정밀 스트립 커터(스트립 샘플 커터)는 평행 칼날로 폭과 가장자리 품질을 동시에 확보해 이 세 가지를 한 번에 막아 줍니다.
ASTM F88 시편 폭 — 15mm·25mm·25.4mm 셋 다 허용된다
ASTM F88/F88M은 연포장재(플렉시블 배리어 재료)의 씰강도를 측정하는 표준 시험법으로, 직사각 스트립 시편을 사용합니다. 시편 폭은 15mm, 25mm, 1.00인치(25.4mm) 중에서 선택할 수 있습니다. 즉 "15mm가 맞고 1인치가 틀리다"는 식의 정답은 없고, 선택한 폭을 시험 조건으로 명시하고 일관되게 유지하는 것이 규격이 요구하는 바입니다.
여기에 씰 시험에서는 폭 외에 시편을 잡는 방식(Technique A 무지지 / B 180° 지지 / C 90° 지지)과 인장 속도도 결과를 크게 바꾸므로, 폭·기법·속도 세 가지를 사양서에 함께 고정해야 서로 다른 실험실의 값이 비교 가능해집니다. 의료기기 포장의 경우 ISO 11607 체계에서 씰강도를 포장 무결성 검증 항목으로 요구하므로, 시편 폭을 포함한 시험 조건을 검증 문서에 그대로 기재하는 것이 일반적입니다.
폭 선택의 실무 우선순위 4가지
- ① 사양서가 지정한 폭 — 고객사 도면·구매 사양서·내부 QC 규격에 폭이 적혀 있으면 그것이 최우선입니다. 협의 없이 바꾸면 합불 판정 기준 자체가 달라집니다.
- ② 기존 데이터와의 연속성 — 과거 이력과 추세를 비교해야 한다면 쓰던 폭을 유지합니다. 폭을 바꾸면 관리도(control chart)의 기준선을 새로 잡아야 합니다.
- ③ 표기 관행 — 유럽·의료포장 계열 사양서는 N/15mm 표기가 많고, 북미·ASTM 계열은 N/inch 또는 lbf/in 표기가 많습니다. 보고 단위에 맞춰 폭을 정하면 환산 실수가 줄어듭니다.
- ④ 시료·씰 형상의 제약 — 파우치 폭이 좁거나 씰 폭이 좁아 25.4mm 스트립을 곧게 뽑기 어려우면 15mm가 현실적입니다. 반대로 값이 작아 힘 분해능이 부족하면 넓은 폭이 유리합니다.
단위 환산표 — N/15mm · N/25mm · N/inch · lbf/in
폭당 힘 단위는 측정 힘 ÷ 시편 폭이므로, 표기 변환은 폭의 비율로 계산합니다(1 lbf = 4.4482N, 1 inch = 25.4mm 기준).
| 기준값 | N/15mm | N/25mm | N/inch (N/25.4mm) | lbf/in | N/m |
|---|---|---|---|---|---|
| 1 N/15mm | 1 | 1.67 | 1.69 | 0.381 | 66.7 |
| 1 N/25mm | 0.600 | 1 | 1.02 | 0.228 | 40.0 |
| 1 N/inch | 0.591 | 0.984 | 1 | 0.225 | 39.4 |
| 1 lbf/in | 2.63 | 4.38 | 4.45 | 1 | 175 |
주의 — 위 표는 표기 단위를 맞추는 환산일 뿐입니다. 15mm 시편으로 측정한 값과 25.4mm 시편으로 측정한 값이 환산 후 정확히 일치한다는 보장은 없습니다. 씰의 결함 분포, 박리 거동, 가장자리 효과가 폭에 따라 다르게 나타나기 때문입니다. 합불 판정은 사양서가 지정한 폭으로 직접 측정한 값으로 하는 것이 원칙입니다.
두 가지 폭만 필요하다면 — MTT 스트립 커터 (15mm / 1인치)

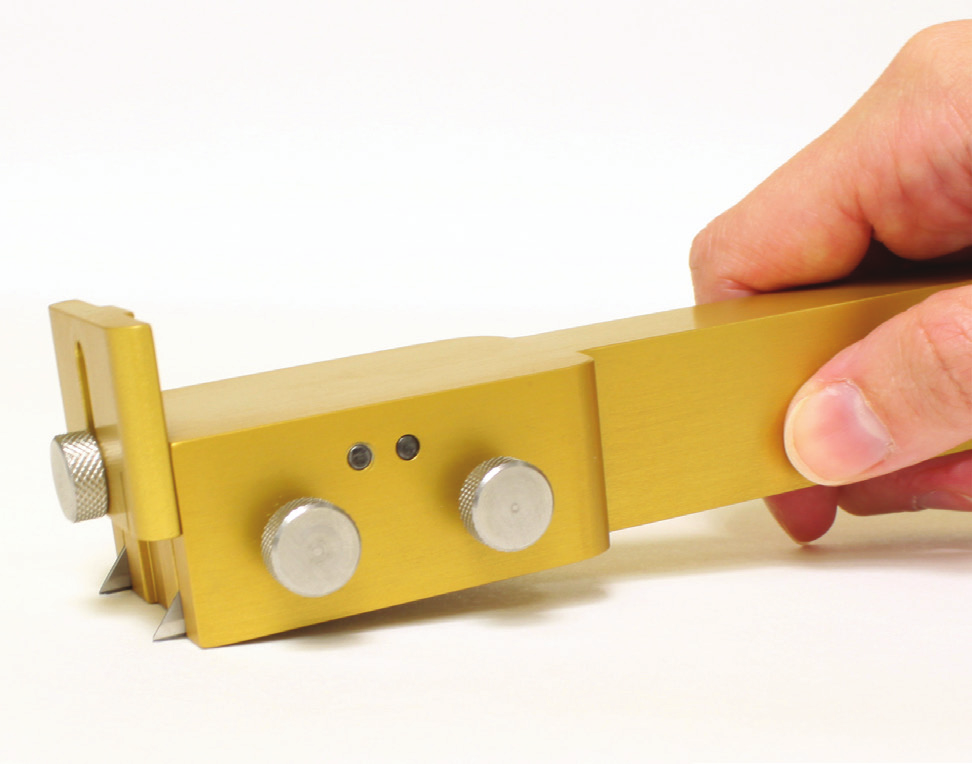

미국 Thwing-Albert의 MTT 스트립 커터(MTT Strip Sample Cutter)는 씰강도·박리강도·인장 시험용 스트립 시편을 준비하는 휴대용 수동 커터입니다. 시료를 올리고 핸들을 당기면 평행 칼날이 일정한 폭으로 잘라, 가위질로 생기는 폭 편차와 가장자리 손상을 없앱니다. 블레이드를 슬롯 위치로 옮기는 것만으로 1인치(25.4mm)와 15mm 두 폭을 모두 절단하므로, 앞서 본 ASTM F88의 두 가지 대표 폭을 한 대로 커버합니다.
절단 정확도는 ±0.008"(±0.2032mm)이며, 1인치 절단은 ASTM F88 규격에 부합합니다. 폭 15mm 기준으로 ±0.2mm는 약 ±1.3%의 폭 오차에 해당해, 가위 재단과는 비교하기 어려운 수준의 재현성을 제공합니다. 미사용 시 칼날을 가리는 안전 잠금 시스템을 갖춰 라인 옆이나 QC 실험실 책상에 두고 쓰기에 적합하고, 별도 전원이나 공압이 필요 없습니다.
폭 종류가 많거나 시편이 길다면 — JDC 정밀 스트립 커터
씰강도 외에 인장·인열·SCT 등 여러 규격의 폭을 함께 다루거나, 표점거리가 길어 긴 스트립이 필요한 경우에는 JDC 정밀 스트립 커터가 적합합니다. 폭은 고정 블레이드로 결정되며 모델 선택으로 지정합니다.
- JDC 10" (254mm 플랫폼) — 0.125" / 0.25" / 0.5" / 0.75" / 1" / 2" / 2.5" / 3" 및 10 / 13 / 15 / 25 / 30 / 50 / 63mm 중 15가지 폭 선택. 플랫폼·안전 실드는 별도 구매 옵션.
- JDC 12" (305mm 플랫폼) — 10mm / 1" / 2.5" / 3" / 25mm / 30mm 6가지 폭. 플랫폼·실드 포함 공급.
- JDC 16" (406mm 플랫폼) — 1" / 3" / 15mm / 25mm / 50mm 5가지 폭. 긴 표점거리 인장 시편이나 광폭 시료용.
15mm 스트립만 반복해서 재단한다면 이탈리아 Regmed의 2G-15 수동 정밀 재단기도 선택지입니다. 슬라이더 가이드로 폭 15mm 스트립을 일관되게 절단해 SCT·RCT·인장·인열 시편 준비에 쓰이며, 경량·컴팩트해 설치 공간이 거의 필요하지 않습니다.
시편 준비 체크리스트 — 시험 전에 확인할 6가지
- 폭을 사양서에 고정했는가 — 15mm / 25mm / 25.4mm 중 하나를 문서로 못 박고, 보고서에 폭을 함께 기재합니다.
- 실제 폭을 검증했는가 — 캘리퍼로 잘라낸 시편의 여러 지점을 측정해 공차 안에 드는지 주기적으로 확인합니다.
- 가장자리에 버·노치가 없는가 — 절단면이 거칠면 블레이드 마모 신호입니다. 교체 후 재재단합니다.
- 씰선이 시편 폭에 직각인가 — 씰선이 기울면 유효 폭이 달라져 값이 흔들립니다.
- 씰이 그립 사이 중앙에 오는가 — 상·하 그립에서 등거리가 되도록 물립니다.
- 시험 기법과 속도를 고정했는가 — Technique A/B/C와 인장 속도까지 같아야 실험실 간 비교가 성립합니다.
정리 — 폭을 정하고, 그 폭을 정확히 만든다
씰강도 시편 폭 문제는 두 단계로 풀립니다. 먼저 어느 폭으로 관리할지 정하고(사양서 → 기존 데이터 → 표기 관행 → 시료 제약 순), 그다음 그 폭을 오차 없이 재현할 수단을 갖추는 것입니다. 15mm와 1인치 두 폭만 필요하면 MTT 스트립 커터 한 대로 충분하고, 폭 종류가 많거나 긴 시편이 필요하면 JDC 시리즈, 15mm 전용 반복 재단이면 Regmed 2G-15입니다. 폭이 정확해지면 표준편차가 줄고, 그때부터 데이터가 공정을 설명하기 시작합니다.
세경하이테크는 Thwing-Albert·Regmed·EMCO의 시편 재단기(샘플 커터) 라인업과 씰링·박리·마찰 시험 장비를 공급합니다. 필요한 시편 폭·최대 절단 길이·재단 소재·월 시편 수량을 알려주시면 적합한 모델과 견적을 안내해 드립니다.
