힘·장력 측정

벨트 장력 측정 방법 — 처짐법·게이지법·진동 주파수법 비교와 측정 절차

측정 원리·방법 가이드 · 약 9분 읽기 · 최종 수정 2026-10-06

벨트 장력 측정 방법이란 V벨트·타이밍벨트 등 동력 전달 벨트가 얼마나 팽팽하게 걸려 있는지를 수치로 확인하는 절차로, 손으로 눌러 처짐량을 재는 처짐법, 스프링식 장력 게이지로 누르는 힘을 재는 게이지법, 벨트를 튕겨 고유진동수(Hz)로 장력을 환산하는 진동 주파수법의 세 가지가 쓰입니다. 이 중 현재 산업 현장의 표준은 벨트에 손대지 않고 수 초 만에 재현성 있는 수치를 얻는 진동 주파수법이며, 이 글에서는 세 방법의 차이와 선택 기준, 주파수에서 장력을 계산하는 공식, 벨트 종류별 적용법, 실제 측정 절차와 재장력 시점까지 순서대로 정리합니다.

3초 요약 — 벨트 장력은 처짐법(스팬 중앙을 눌러 처짐량 확인), 스프링 게이지법(정해진 처짐을 만드는 힘 측정), 진동 주파수법(튕긴 벨트의 고유진동수로 환산)의 세 가지로 잽니다. 정밀 설비·타이밍벨트·정기 점검에는 진동 주파수법이 표준이며, 장력은 T = 4·m·L²·f²로 계산됩니다. 신품 벨트는 초기 신장이 있으므로 설치 직후와 길들이기 후 두 번 맞춥니다.

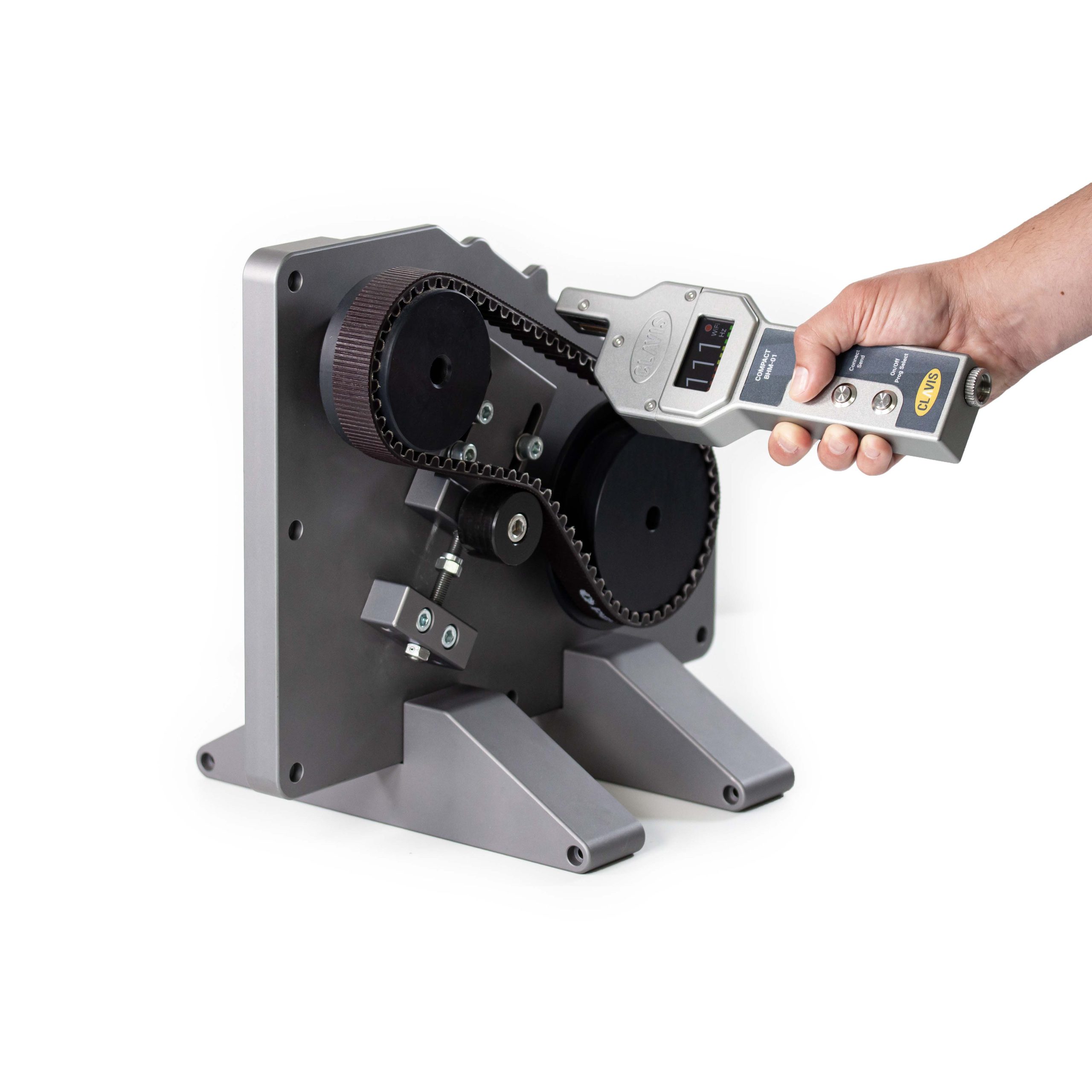

Clavis BHM 벨트 장력계로 벨트를 튕겨 진동 주파수를 측정하는 모습
설치된 벨트를 가볍게 튕겨 진동 주파수로 장력을 측정 — 비접촉·수 초 완료

왜 장력 관리가 중요한가

벨트 장력은 너무 높아도, 너무 낮아도 문제입니다.

즉 장력은 설비 수명·에너지 효율·품질을 동시에 좌우하는 값이며, '감(感)'이 아니라 수치로 관리해야 합니다. 그리고 수치로 관리하려면 측정 방법부터 통일해야 합니다.

한눈에 보는 벨트 장력 측정 방법 3가지

방법원리장점한계적합한 상황
처짐법
(Deflection)
스팬 중앙을 손이나 자로 눌러 처짐량이 기준(보통 스팬 길이의 약 1/64, 1m당 약 16mm)인지 확인도구 없이 즉시 확인 가능작업자마다 누르는 힘이 달라 재현성 낮음. 수치 기록 어려움현장 1차 육안 점검, 소형 V벨트
스프링 게이지법
(Tension Gauge)
펜형 스프링 게이지로 벨트를 눌러 정해진 처짐을 만드는 데 든 힘(N·kgf·lbf)을 눈금으로 읽음저렴, 처짐법보다 객관적접촉식이라 벨트 폭·강성에 따라 오차. 타이밍벨트·좁은 공간엔 부적합. 기록·통신 불가소규모 정비, 간이 점검
진동 주파수법
(Sonic/Frequency)
벨트를 튕겨 발생한 고유진동수(Hz)를 마이크·광학·자기 센서로 읽고 T=4mL²f²로 장력 환산비접촉·비파괴, 수 초 측정, 재현성 높음, Hz 또는 N·kgf로 기록·전송 가능벨트 단위질량·스팬 길이 입력 필요. 음향식은 소음 환경 주의정밀 설비, 타이밍벨트, 정기 점검·ISO 기록, 생산라인 전수 관리

세 방법은 '정밀도·재현성' 순으로 처짐법 < 게이지법 < 진동 주파수법입니다. 벨트 교체 후 셋업과 정기 점검 기록이 필요한 설비라면 처음부터 진동 주파수법으로 기준을 잡는 것이 다시 손댈 일을 줄입니다.

방법 1 — 처짐법(Deflection Method)

가장 오래된 방법입니다. 풀리 사이 자유 구간(스팬) 중앙을 손가락이나 막대로 누르고, 벨트가 얼마나 내려가는지 봅니다. 벨트 제조사들은 일반적으로 스팬 길이의 약 1/64(1m당 약 16mm)를 적정 처짐의 기준으로 제시하며, 이 처짐을 만드는 데 필요한 힘은 벨트 단면(A·B·SPZ·SPA 등)과 소경 풀리 직경에 따라 제조사 표로 주어집니다.

문제는 '어느 정도 힘으로 눌렀는가'가 사람마다 다르다는 점입니다. 그래서 처짐법만으로는 수치 기록이 어렵고, 같은 설비를 다른 작업자가 점검하면 결과가 달라집니다. 급하게 '느슨한가, 아닌가'만 볼 때의 1차 점검으로 쓰는 것이 적절합니다.

방법 2 — 스프링 게이지법(Tension Gauge)

처짐법의 '누르는 힘'을 객관화한 것이 펜형 스프링 장력 게이지입니다. 게이지를 스팬 중앙에 대고 누르면 O링이나 눈금이 밀려 올라가며, 정해진 처짐이 생겼을 때의 힘(N·kgf·lbf)을 읽습니다. 이 값을 제조사 처짐력 표와 비교하면 적정 장력 여부를 판단할 수 있습니다.

다만 접촉식이라 벨트 폭이 넓거나 강성이 큰 타이밍벨트·폴리-V 벨트에서는 오차가 커지고, 게이지를 밀어 넣을 공간이 없는 좁은 커버 안이나 다열 벨트에는 쓰기 어렵습니다. 측정값을 저장·전송하는 기능도 없어 ISO 9001 같은 기록 관리에는 한계가 있습니다.

방법 3 — 진동 주파수법(Sonic / Frequency Method)

V벨트나 타이밍벨트를 손가락으로 튕기면 '띵—' 하고 소리가 납니다. 이 소리(진동)의 높낮이가 곧 장력입니다. 팽팽한 기타 줄이 높은 음을 내듯, 장력이 높은 벨트는 더 높은 주파수로 진동합니다. 이 물리 현상을 이용해 벨트에 손대지 않고 장력을 정확히 측정하는 것이 진동 주파수(음향) 방식이며, 현재 자동차·항공·정밀 제조 라인의 표준 측정법입니다.

측정 원리 — 고유진동수에서 장력으로

양 끝이 고정된 벨트(현)의 고유진동수 f, 벨트 길이(스팬) L, 단위길이당 질량 m 사이에는 다음 관계가 성립합니다.

T = 4 · m · L² · f²

T = 장력(N), m = 단위길이당 질량(kg/m), L = 스팬 길이(m), f = 고유진동수(Hz)

측정기는 벨트가 진동할 때 발생하는 음파 또는 미세 자기장·광 변화를 센서로 감지해 주파수 f를 읽고, 미리 입력한 벨트의 질량과 스팬 길이로 위 식을 계산해 장력을 즉시 표시합니다. 벨트를 한 번 가볍게 튕겨주기만 하면 됩니다.

계산 예시 — 단위질량 0.1 kg/m인 벨트를 스팬 0.5 m로 걸고 튕겼을 때 50 Hz가 읽혔다면, T = 4 × 0.1 × 0.5² × 50² = 250 N(약 25.5 kgf)입니다. 같은 벨트·같은 스팬이라면 장력은 주파수의 제곱에 비례하므로, 주파수가 10% 높아지면 장력은 약 21% 높아집니다.

비접촉·비파괴 — 벨트를 분리하거나 텐션을 풀 필요 없이, 설치된 상태 그대로 수 초 만에 측정합니다. 작업자마다 달랐던 '손 느낌'을 객관적 수치로 통일할 수 있습니다. 벨트 제조사가 목표 장력을 Hz로 직접 제시하는 경우도 많아, 질량·스팬 환산 없이 주파수만 맞추는 운용도 가능합니다.

센서 방식 — 음향식·광학식·접촉 가속도식

방식특징
음향(마이크)식진동음을 마이크로 수음. 대부분의 벨트에 범용. 주변 소음 환경 주의
광학/전자식벨트 움직임을 광·자기 센서로 수 mm 거리에서 감지. 소음 현장이나 미세·저주파 벨트에 유리
접촉 가속도(FFT)식센서를 벨트에 대고 진동을 FFT 분석. 소음 환경·저주파 벨트에서도 안정적이나 접촉이 필요

영국 Clavis의 벨트 장력계는 이 원리를 산업 현장용으로 구현한 대표 솔루션으로, 광학·음향 센서를 선택할 수 있고 10~600 Hz(Type 4 기준)의 넓은 범위를 다룹니다. 세경하이테크는 Clavis의 한국 공식 총판으로 Type 3·4·5·7·13 SR·14와 초소형 Compact BHM, 그리고 Hilger u. Kern TRUMMETER, Gates Unitta Sonic Tension Meter U-550, Bando VA-010 등 용도별 벨트 장력계를 함께 공급합니다.

벨트 종류별 측정 방법 선택

벨트 종류권장 방법주의점
V벨트 (A·B·C, SPZ·SPA·SPB·SPC)진동 주파수법 또는 게이지법다열(멀티플)이면 한 가닥씩 측정하고 편차 확인. 단면별 단위질량 입력
타이밍벨트 (동기 벨트)진동 주파수법강성이 높아 처짐·게이지법 오차 큼. 치 점프 방지를 위해 제조사 Hz 기준 준수
폴리-V·리브드 벨트 (PJ·PK)진동 주파수법단위질량이 '리브 10개당 kg/m'로 주어지는 경우가 많아 리브 수를 곱해 입력
자동차 보기류(FEAD·서펜타인) 벨트진동 주파수법(광학식)엔진룸 소음·좁은 공간 → 광학식 또는 소형 센서 헤드 유리
광폭·대형·저장력 벨트진동 주파수법(저주파 대응 모델)고유진동수가 10 Hz 안팎까지 내려가므로 저주파 측정 범위(7~10 Hz 시작) 모델 선택
고장력 대형 벨트진동 주파수법(고장력 대응 모델)수천 N급 장력은 표시 범위(예: 최대 9,990 N)를 확인

진동 주파수법 측정 절차 7단계

  1. 설비 정지·안전 확보 — 벨트가 완전히 멈춘 상태에서 측정합니다. 회전 중인 벨트에는 센서를 대지 않습니다.
  2. 벨트 정보 입력 — 벨트 제조사 자료에서 단위길이당 질량(kg/m)을 찾아 입력합니다. 다열 V벨트·폴리-V는 가닥 수·리브 수를 반영합니다.
  3. 스팬 길이 측정 — 두 풀리의 벨트 접점 사이 자유 구간 길이 L을 줄자로 재어 입력합니다. L은 제곱으로 들어가므로 가장 큰 오차 요인입니다.
  4. 센서 위치 — 스팬 중앙, 벨트 면에서 수 mm~1 cm 정도 떨어뜨려 센서를 둡니다(광학식·음향식). 벨트에 닿지 않게 합니다.
  5. 벨트 튕기기 — 센서 근처를 손가락이나 막대로 한 번 가볍게 튕깁니다. 세게 칠수록 좋은 것이 아니라, 깨끗한 단일 진동이 생기면 충분합니다.
  6. 판독·반복 — Hz 또는 환산 장력(N·kgf)을 읽고, 같은 위치에서 2~3회 반복해 값이 안정적인지 확인합니다. 값이 흔들리면 배경 소음·이중 진동(다른 벨트 공진)을 의심합니다.
  7. 조정·기록 — 목표값과 다르면 텐셔너·모터 베이스를 움직여 재조정하고, 최종값을 설비 이력(또는 RS-232·Wi-Fi로 PC)에 기록합니다.

신품 벨트는 두 번 맞춘다 — 초기 장력과 재장력

새 벨트는 가동 초기에 코드가 자리를 잡으면서 길이가 늘어나고 장력이 빠르게 떨어집니다. 그래서 벨트 제조사는 보통 '신품 설치 장력'과 '길들이기(run-in) 후 재장력' 값을 따로 제시합니다. 설치 직후에는 신품 기준으로 다소 높게 맞추고, 제조사가 권장하는 짧은 가동 시간이 지난 뒤 다시 측정해 운전 장력으로 맞추는 것이 원칙입니다. 이 재장력 단계를 건너뛰면 '설치할 땐 맞았는데 몇 주 뒤 슬립이 난다'는 전형적인 문제가 생깁니다.

정기 점검 주기는 설비 중요도에 따라 다르지만, 같은 방법·같은 위치·같은 벨트 정보로 측정해 추세를 보는 것이 핵심입니다. 진동 주파수법은 Hz 값 자체가 재현성이 높아 추세 관리에 가장 적합합니다.

측정 시 확인할 것

정리 — 방법을 통일하고, 수치로 추세를 본다

벨트 장력 측정은 처짐법 → 게이지법 → 진동 주파수법 순으로 정밀해집니다. 1차 육안 점검은 처짐법으로 충분하지만, 벨트 교체 셋업·정기 점검·품질 기록이 필요한 설비는 진동 주파수법으로 기준을 잡는 것이 정답입니다. 측정 전 단위질량과 스팬 길이를 정확히 입력하고, 스팬 중앙을 가볍게 튕겨 2~3회 반복 판독하며, 신품 벨트는 길들이기 후 반드시 재장력합니다. 세경하이테크는 Clavis 벨트 장력계를 비롯한 용도별 벨트 장력 측정 솔루션을 공급합니다. 벨트 종류·스팬 길이·현장 환경(소음·공간)을 알려주시면 적합한 모델과 측정 범위를 안내해 드립니다.

← 기술자료 목록으로

자주 하는 질문

벨트 장력은 어떻게 측정하나요?

세 가지 방법이 있습니다. 스팬 중앙을 눌러 처짐량을 보는 처짐법, 스프링 게이지로 누르는 힘을 재는 게이지법, 벨트를 튕겨 고유진동수(Hz)로 장력을 환산하는 진동 주파수법입니다. 정밀 설비·타이밍벨트·정기 점검에는 비접촉이고 재현성이 높은 진동 주파수법이 표준입니다.

벨트 장력 측정 공식은 무엇인가요?

T = 4·m·L²·f²입니다. T는 장력(N), m은 벨트 단위길이당 질량(kg/m), L은 스팬 길이(m), f는 고유진동수(Hz)입니다. 예를 들어 0.1 kg/m 벨트, 스팬 0.5 m, 50 Hz이면 장력은 250 N(약 25.5 kgf)입니다.

벨트 장력의 적정값은 얼마인가요?

벨트 단면·종류·소경 풀리 직경·전달 동력에 따라 다르며, 벨트 제조사의 설치 장력표(N·kgf 또는 Hz)를 따릅니다. 처짐법의 경험 기준은 스팬 길이의 약 1/64(1m당 약 16mm)이고, 신품 벨트는 길들이기 후 장력이 떨어지므로 설치 직후 값과 재장력 값이 따로 제시됩니다.

타이밍벨트도 같은 방법으로 재나요?

타이밍벨트는 강성이 높아 처짐법·게이지법의 오차가 크므로 진동 주파수법을 권장합니다. 장력이 부족하면 이가 넘어가는 치 점프가 생기고, 과하면 베어링 수명이 줄기 때문에 제조사가 제시한 Hz 기준에 맞춥니다.

음향식과 광학식 벨트 장력계는 어떻게 고르나요?

조용한 환경에서 다양한 벨트를 재면 음향(마이크)식이 범용적이고, 엔진룸·프레스 라인처럼 배경 소음이 크거나 미세·저주파 벨트를 잴 때는 광학식이 안정적입니다. 소음이 매우 크면 접촉 가속도(FFT)식도 대안입니다. Clavis 장력계는 두 센서를 선택할 수 있습니다.

측정값이 매번 다르게 나오는 이유는 무엇인가요?

대부분 스팬 길이·단위질량 입력 오류, 측정 위치가 스팬 중앙이 아님, 배경 소음이나 옆 벨트의 공진, 센서를 벨트에 접촉시킨 경우입니다. 같은 위치에서 2~3회 반복해 안정된 값을 취하고, Hz 값 자체로 추세를 관리하면 편차 원인을 찾기 쉽습니다.

벨트 장력계 가격과 모델 선택은 어떻게 하나요?

가격은 센서 방식·측정 범위·통신 기능에 따라 달라 별도 문의로 안내합니다. 모델은 벨트 종류, 예상 주파수 범위(저주파 광폭 벨트 vs 고주파 소형 벨트), 현장 소음·공간, 기록·통신(RS-232·Wi-Fi) 필요 여부를 기준으로 고르며, 세경하이테크에 벨트 사양을 알려주시면 적합한 모델을 추천해 드립니다.
