휴대용 벨트 장력계
1988년 Clavis는 벨트를 두드려 고유진동수를 감지하는 완전히 새로운 방식의 벨트 장력계를 발명했습니다. 더 이상 엄지손가락이나 투박한 힘/변위 측정기에 의존할 필요가 없어졌고, Clavis의 진동 방식은 곧 자동차 산업의 벨트 장력 측정 표준이 되었습니다.

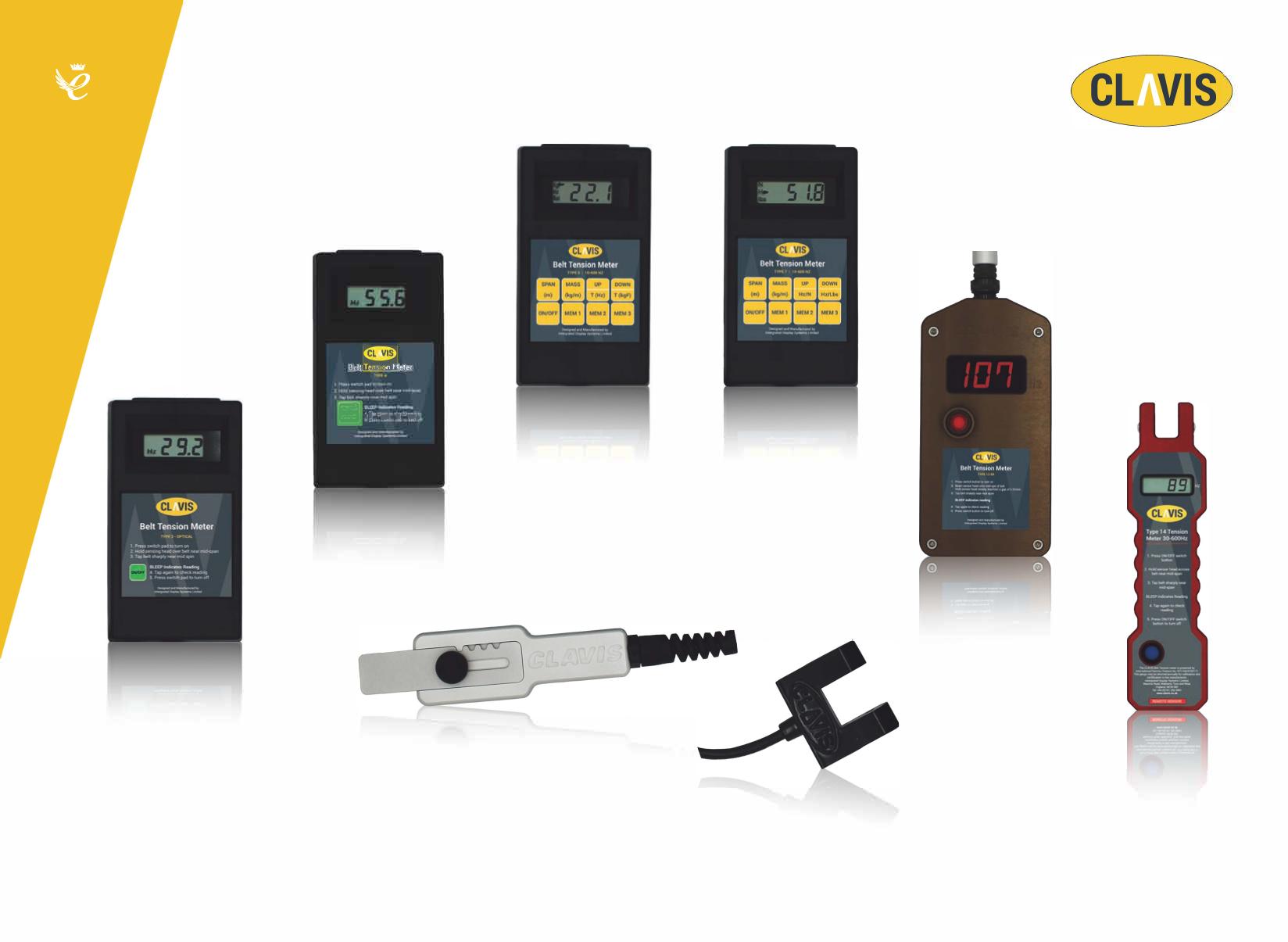

Clavis 휴대용 벨트 장력계 전 라인업 — 타입 3·4·5·7·13 SR·14와 광학/음향 센서
왜 올바른 벨트 장력이 중요할까요?
벨트 장력이 너무 작으면 슬립·과열·조기 마모가, 너무 크면 베어링·축·벨트에 과도한 스트레스가 발생합니다. 올바른 장력은 다음 6가지를 동시에 개선합니다.
측정 원리 — 두드리면 장력을 알 수 있다
벨트를 두드리면 고유진동수로 진동합니다. 장력이 높을수록 진동수도 높아지므로, 이 관계를 이용해 진동수(Hz)에서 장력(N, kgf, lbs)을 계산할 수 있습니다. Clavis는 이 진동을 감지하기 위해 광학과 음향 두 가지 센서 방식을 제공합니다.

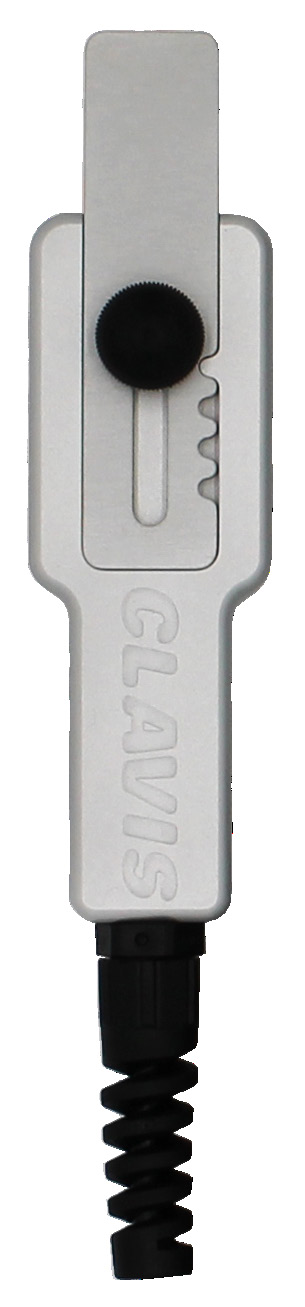

광학 (Optical) 센서
- 적외선 빔으로 벨트 표면 진동을 비접촉 감지
- 초당 50,000회 on/off로 주위 IR 노이즈 제거
- 센서에서 5~50mm 거리에서 측정 가능
- 저주파 벨트, 큰 스팬, 넓은 벨트에 적합
- 협각 주황색 LED로 조준 위치 확인

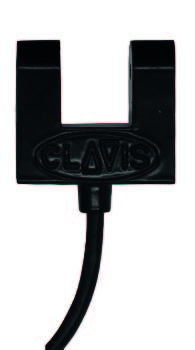

음향 (Acoustic) 센서
- Clavis 특허 기법으로 벨트 진동 신호 감지
- 이중 마이크 감산 방식으로 주위 소음 최소화
- 진동이 불량하거나 진폭이 매우 작은 벨트에 적합
- 센서의 조(jaw)를 벨트 중앙 위에 배치
- 벨트 폭에 따라 다양한 센서 선택 가능
시연 영상 — 두드려서 측정하는 과정
전 모델 한눈에 비교
| 모델 | 측정 범위 | 단위 | 통신 | 주요 특징 |
|---|---|---|---|---|
| 타입 3 | 광학 7~300Hz 음향 10~300Hz | Hz | — | 기본형. 광학·음향 양 방식. 저주파 특수 버전(4Hz~) 옵션 |
| 타입 4 | 광학 10~600Hz 음향 30~600Hz | Hz | — | 광대역 기본형. 알루미늄 몸체 + 일체형 센서 헤드. IP54 보호등급 |
| 타입 5 | 광학·음향 10~600Hz | Hz / kgf | RS-232 | kgf 단위 직접 표시. 벨트 스팬·질량 입력. 데이터 3세트 저장 |
| 타입 7 | 광학·음향 10~600Hz | Hz / N / lbs | RS-232 | N·lbs 단위. 최대 9,990N 계산. 데이터 3세트 저장 |
| 타입 13 SR | 광학 10~600Hz | Hz | — | 슈퍼 러기드. -40~+80°C. 15m 방수. CNC 알루미늄 빌렛 |
| 타입 14 | 음향 30~600Hz | Hz | — | 타입 4 견고화 버전. 비충전식. 교체형 센싱 헤드. 생산 라인용 |
모델별 상세

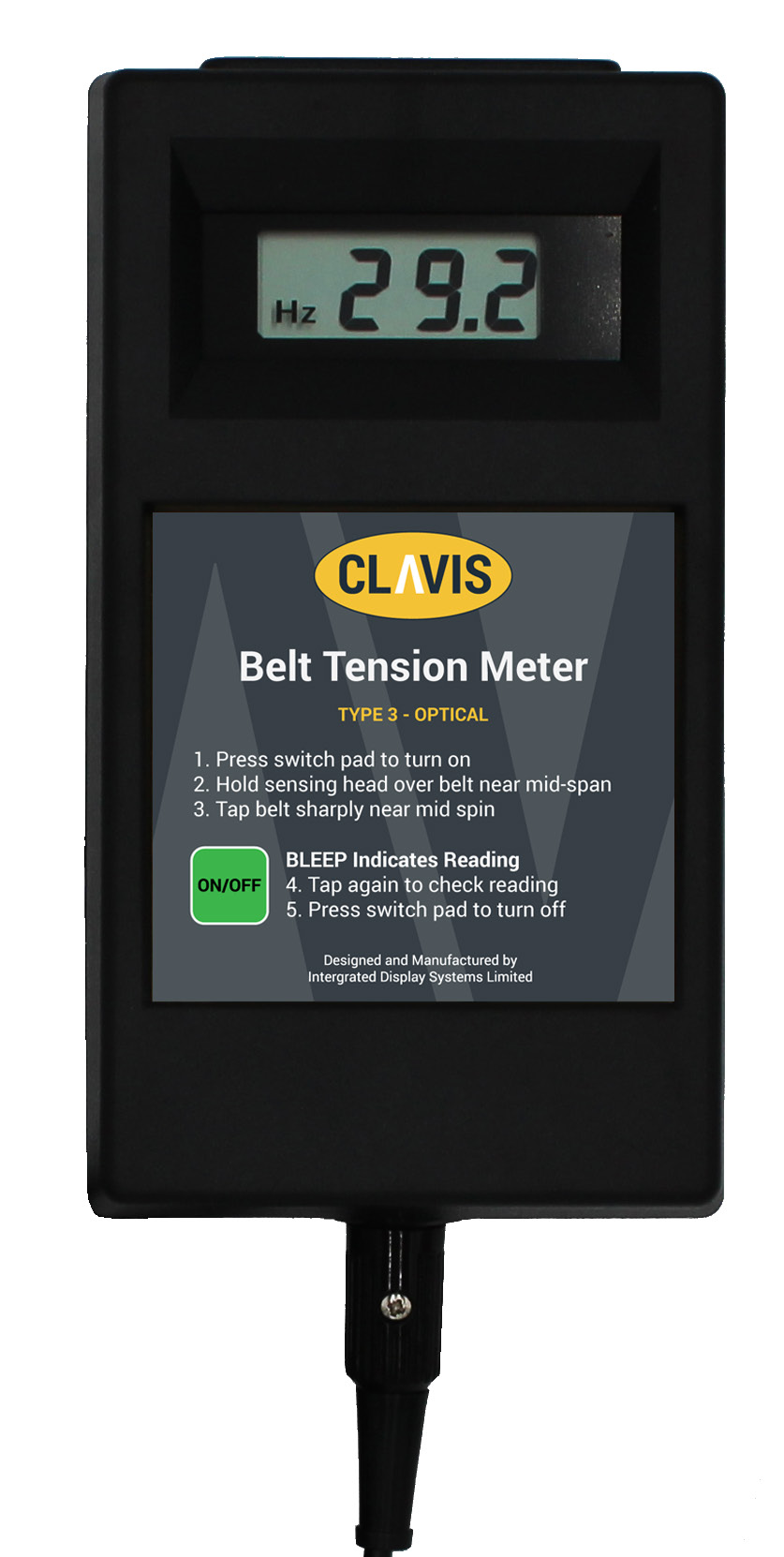

타입 3 — 기본형 (저주파 대응)
타입 3은 톱니형 타이밍 벨트부터 폴리-V 벨트까지 모든 유형의 동력 전달 벨트에 사용할 수 있는 기본형 장력계입니다. 광학 버전은 7Hz부터 측정이 가능해 저주파로 진동하는 긴 스팬 벨트에도 적합합니다. 요청 시 4Hz부터 측정 가능한 특수 광학 버전도 제공됩니다.
핵심 사양
- 광학: 7~300Hz / 음향: 10~300Hz
- 온/오프 단일 키패드 조작
- 충전식 배터리 30시간 연속
- 폴리스티렌 하우징, IP64
- 특수 저주파 4Hz~ 버전 옵션

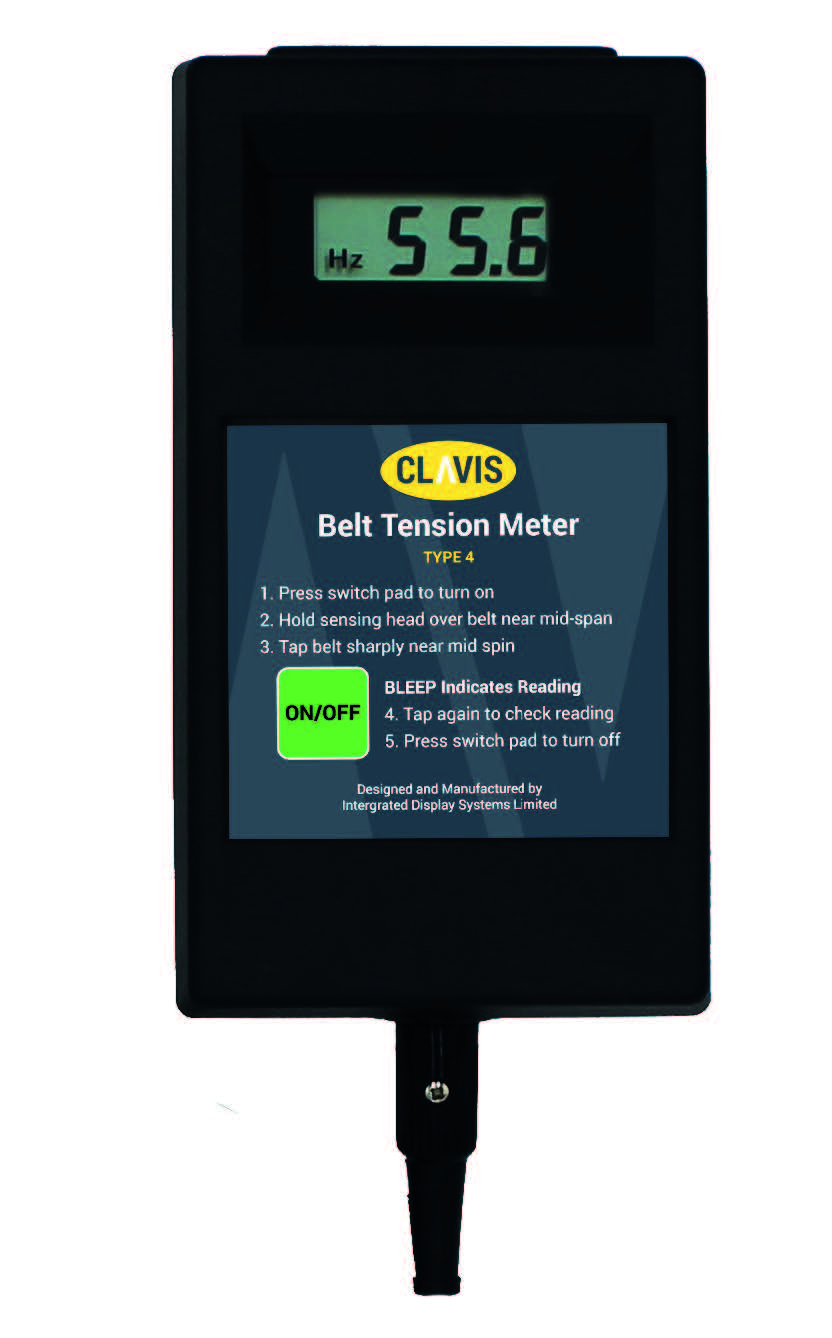

타입 4 — 광대역 기본형
타입 4는 타입 3보다 넓은 주파수 범위(최대 600Hz)를 커버하며, 자동차 엔진 보조 구동 벨트를 포함한 대부분의 산업 용도에 적합합니다. 알루미늄 몸체와 일체형 센서 헤드 구조로 튼튼하며, 타입 14의 베이스 모델이기도 합니다.
핵심 사양
- 광학: 10~600Hz / 음향: 30~600Hz
- 알루미늄 몸체 + 일체형 센서 헤드
- 충전식 배터리 30시간 연속 (AA × 4)
- IP54 보호등급
- 광학 센서: 적외선 970nm, 케이블 1m

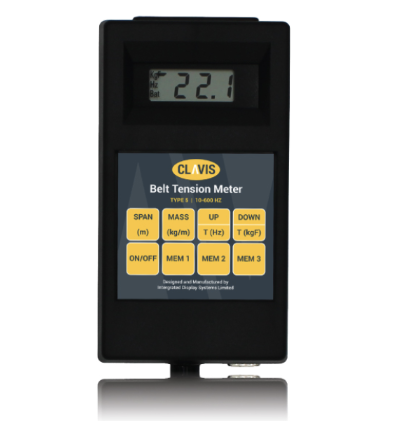

타입 5 — kgf 단위 + 직렬 통신
타입 5는 Hz에서 kgf로 자동 환산하는 고급형 장력계입니다. 벨트의 스팬(길이)과 단위 질량을 미리 입력하면 측정 즉시 kgf 값이 디스플레이에 표시됩니다. RS-232 직렬 출력(9600bps)으로 PC 연동이 가능하며, 데이터 세트 3개를 저장·재호출할 수 있어 여러 벨트를 순차 측정할 때 편리합니다.
핵심 사양
- 광학·음향: 10~600Hz
- 표시 단위: Hz / kgf (단일 키 전환)
- RS-232 직렬 출력 (9웨이 D-type, 핀5 공통, 핀3 전송)
- 데이터 세트 3개 저장·재호출
- 벨트 스팬(m) + 질량(kg/m) 입력 → kgf 자동 계산
타입 7 — N / lbs 단위 + 직렬 통신
타입 7은 타입 5의 형제 모델로, N(뉴턴)과 lbs(파운드) 단위를 직접 표시합니다. 최대 9,990N(2,200lbs)까지 장력을 계산할 수 있어 고장력 산업 벨트에도 대응합니다. 타입 5와 동일하게 RS-232 직렬 출력과 3세트 데이터 저장을 지원합니다.
핵심 사양
- 광학·음향: 10~600Hz
- 표시 단위: Hz / N / lbs (단일 키 전환)
- 최대 계산 장력: 9,990N (2,200lbs)
- RS-232 직렬 출력 (9600bps, 8N1, CR 종료)
- 데이터 세트 3개 저장·재호출

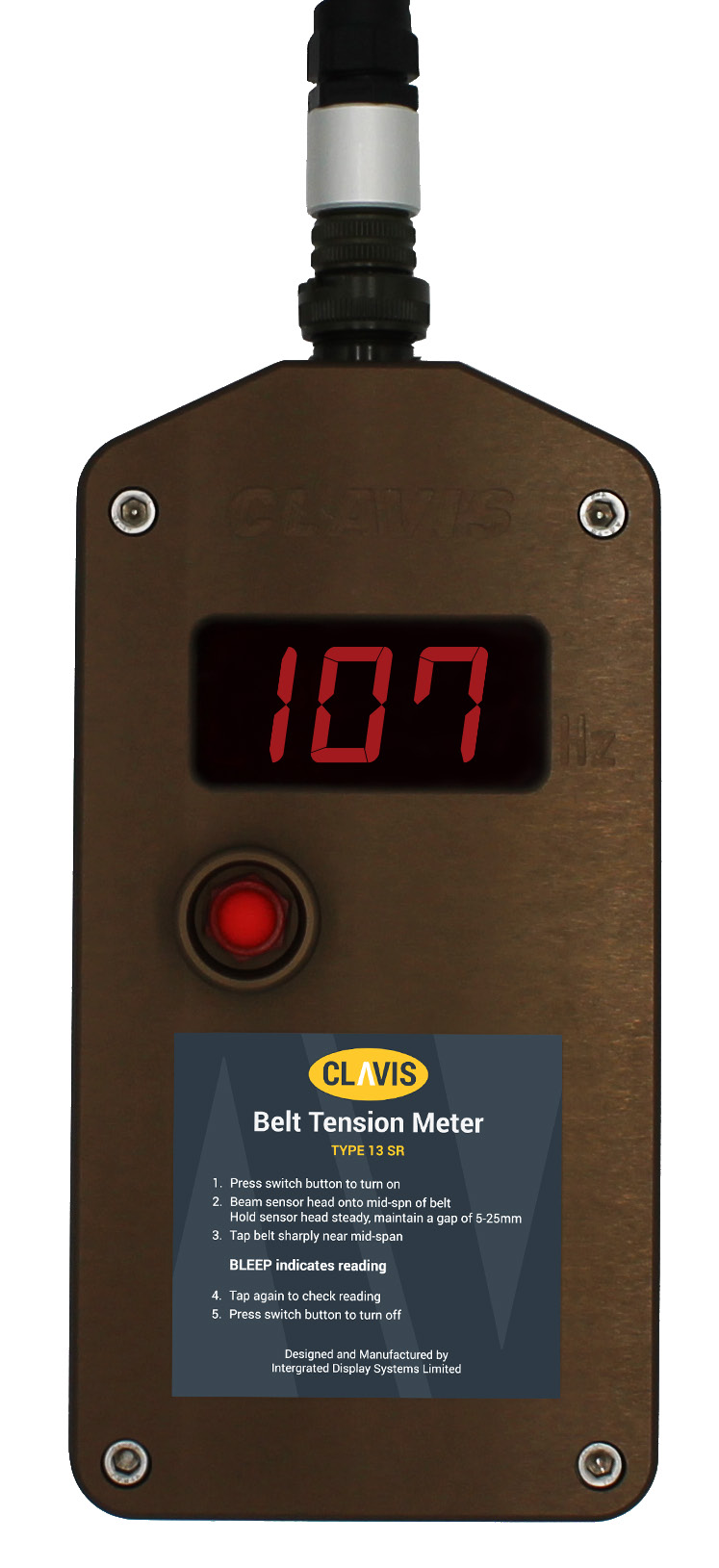

타입 13 SR — 슈퍼 러기드 (극한 환경)
타입 13 SR은 진동·낙하물·유출물·극한 기온·거친 취급을 견디도록 설계된 초내구형입니다. 알루미늄 빌렛을 CNC 가공한 하우징에 네오프렌 개스킷으로 완전 밀봉하여 -40°C 한랭지부터 15m 수심의 수중 환경까지 작동합니다. 25mm 대형 LED 디스플레이는 성에·눈이 덮여도 판독 가능하고, 장갑을 끼고도 조작할 수 있는 단일 버튼 구조입니다.
핵심 사양
- 광학: 10~600Hz
- 작동 온도: -40°C ~ +80°C
- 15m 수중 완전 방수
- 25mm LED 디스플레이 (성에·눈 속에서도 판독)
- 충전식 30시간 + 3시간 급속 충전 + 12V 차량 충전
건설, 방위, 긴급 구조, 석유·가스, 통신, 유틸리티 등 극한 현장용. 북극권 한랭 기후 시험이나 기갑 전투 차량 유지보수에 적합합니다.

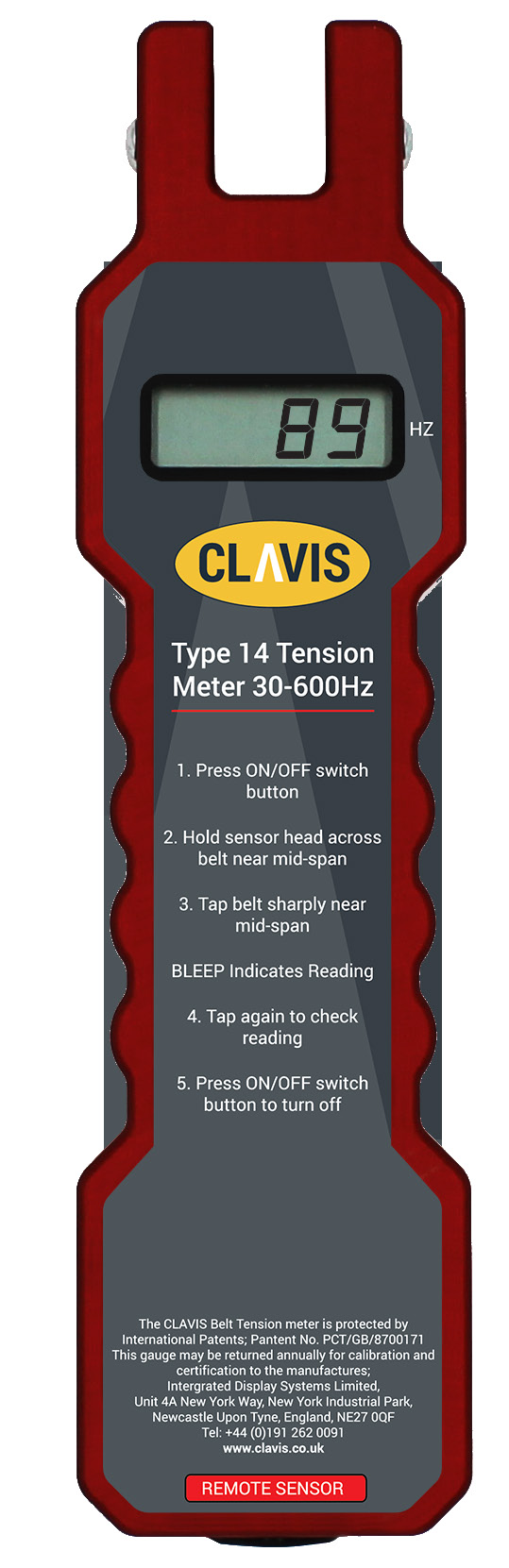

타입 14 — 생산 라인 견고화 버전
타입 14는 타입 4의 견고화(rugged) 버전으로, 조건이 까다로운 생산 라인에서의 사용을 전제로 설계되었습니다. 알루미늄 몸체, 교체식 음향 센싱 헤드, 비충전식 AA 배터리(교체 간편) 구조가 특징입니다. 하단부에 교체형 센서 헤드를 꽂아 다양한 접근 방식의 벨트를 측정할 수 있습니다.
핵심 사양
- 음향: 30~600Hz
- 알루미늄 하우징 (생산 라인 내구성)
- 비충전식 AA 배터리 × 1 (30시간)
- 교체식 센싱 헤드 — 벨트 접근 각도별 대응
- IP54 보호등급
공통 기술 사양
| 측정 정확도 | 100Hz 미만: ±1 유효 숫자 / 100Hz 초과: ±1% |
|---|---|
| 작동 온도 | +10°C ~ +50°C (타입 13 SR: -40°C ~ +80°C) |
| 보관 온도 | +5°C ~ +70°C |
| 보호 등급 | IP54 (타입 3: IP64) |
| 배터리 | 충전식 AA × 4, 30시간 연속 (타입 14: 비충전식 AA × 1) |
| 자동 전원 차단 | 마지막 사용 후 2분 경과 시 자동 꺼짐 |
| 광학 센서 | 적외선 970nm, 가시 조준 협각 주황색 LED, 가공 알루미늄 하우징, 케이블 1m |
| 교정 | 정밀 기계 진동자(음차) 포함. 음파 교정기 별도 옵션 |
모든 장력계에는 Clavis 특허 센서, 휴대용 케이스, 음차(교정 확인용), 교정 증명서, 배터리 충전기, 충전식 배터리가 표준 포함됩니다. (타입 14 제외 — 비충전식 배터리만 사용)

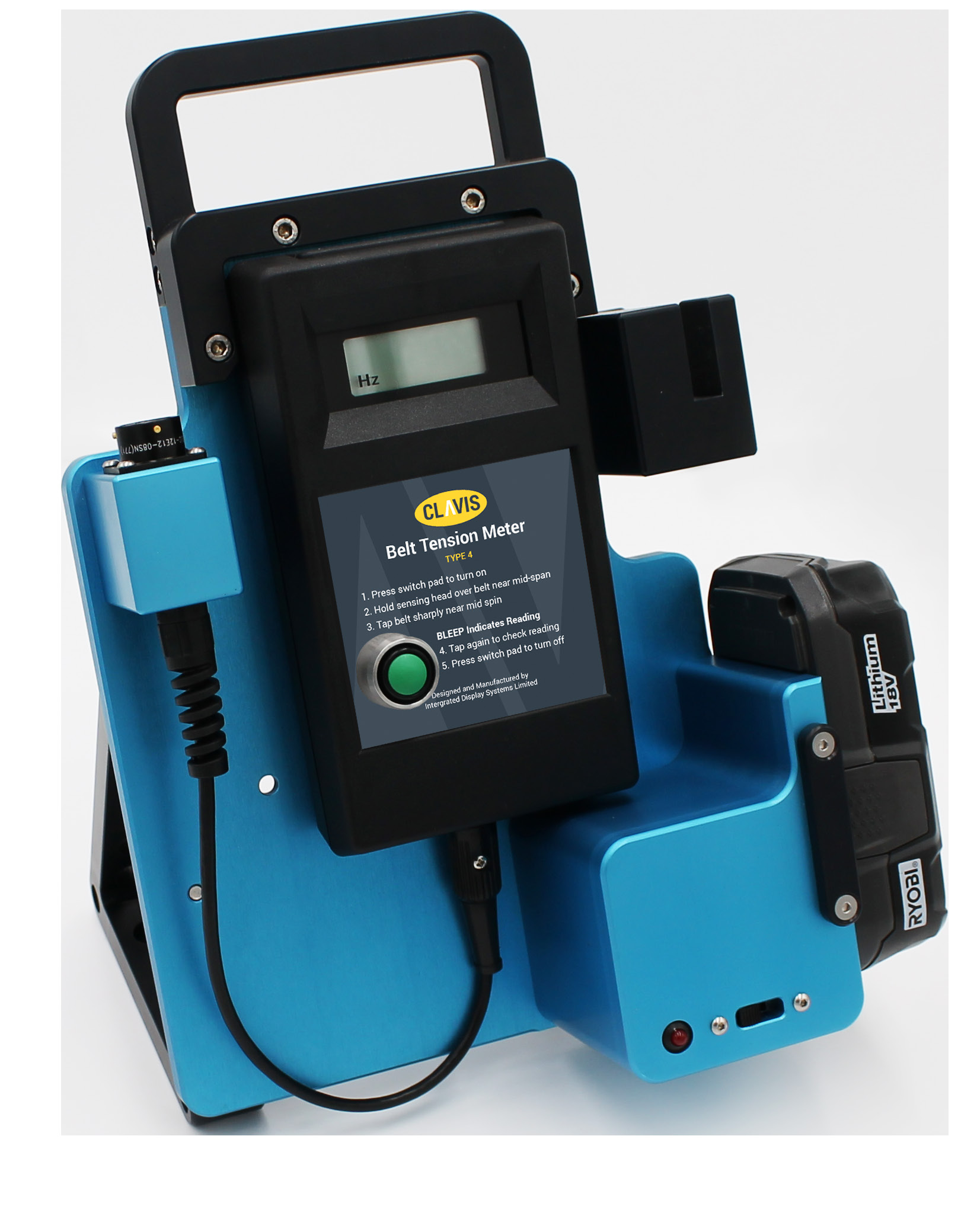

휴대용 크레이들 (Portable BM Cradle)
생산 라인 환경용 크레이들은 견고한 양극산화 처리 알루미늄 프레임과 60° 비스듬히 놓여진 나일론 발로 구성됩니다. 약 4kg의 가벼운 무게에 인체공학적 손잡이, 나일론 발의 자석으로 금속 표면에 안정 고정됩니다.
사양
- 무게: 약 4kg (장력계 + 배터리 포함)
- RYOBI 호환 리튬 이온 배터리 — 50시간 연속
- Harting 8웨이 신속 분리 산업용 커넥터
- 호환: 타입 3, 4, 5, 7 (타입 13·14 별도)
