영국 뉴캐슬 소재. 고유 진동수 방식 벨트 장력계 전문 브랜드. 광학 및 음향 센서 헤드 선택 가능. 모든 제품에 음차(교정 확인용) 및 교정 인증서 표준 포함.
독일 정밀 계측 브랜드. 광 펄스 방식으로 정지 상태의 벨트 고유 진동수를 측정. Hz·N·lbf 단위 전환. 10개 언어 지원. ISO 9001 기록 관리 대응.
Gates Unitta Asia 제조. 음파 방식 벨트 장력계. 10~5,000Hz 광폭 주파수 지원. 69종 벨트 질량 데이터 프리인스톨. USB PC 연동 및 대용량 메모리(500건) 내장.
일본 반도화학의 접촉식(가속도 센서) 벨트 텐션미터. 벨트에 센서를 붙이고 진동을 가하면 FFT 분석으로 고유진동수를 추출해 장력으로 환산합니다. 소음이 심하거나 저주파·미세 진동 벨트 환경에서도 정밀 측정이 가능하며, 스마트폰 앱(TENSION MASTER2)으로 진동수↔장력을 변환합니다.
제품별 상세 사양
제품명을 누르면 개요와 상세 사양이 펼쳐집니다. 사진과 문의는 위 제품 카드에서 확인하세요.
Type 3 벨트 장력계
Clavis · 영국
저주파·광폭 벨트 특화. 광학(7Hz) 및 음향(10Hz) 버전 선택 가능.
주요 사양
| 진동수(광학) | 7Hz ~ 300Hz |
|---|---|
| 진동수(음향) | 10Hz ~ 300Hz |
| 측정 정확도 | 100Hz 미만 ±1 유효 숫자 / 100Hz 초과 ±1% |
| 작동 온도 | +10°C ~ +50°C |
| 보호 등급 | IP54 |
| 배터리 | AA(1.5V) × 4 · 30시간 (충전식 옵션) |
제품 개요
Clavis Type 3은 저주파·광폭 벨트 측정에 특화된 비접촉 휴대용 벨트 장력계입니다. 광학 버전은 7Hz, 음향 버전은 10Hz의 낮은 진동수부터 감지할 수 있어, 폭이 넓고 장력이 낮은 대형 설비 벨트까지 정확히 측정합니다. 요청 시 4Hz까지 측정하는 특수 광학 버전도 제공됩니다.
벨트를 가볍게 두드려 유도된 고유 진동수를 적외선(970nm) 또는 음향 센서로 비접촉 감지하므로 벨트 손상이나 접촉 오차가 없으며, IP54 보호 등급과 동봉 음차(교정용)로 현장에서 신뢰성 있는 장력 품질 관리가 가능합니다.
센서 선택
| 광학 버전 | 적외선 빔(970nm) · 최대 50mm 거리 측정 · 오렌지 LED 조준 |
|---|---|
| 음향 버전 | Clavis 특허 기법 · 주위 소음 최소화 · 벨트 폭별 다양한 센서 |
| 특수 광학 | 요청 시 4Hz~300Hz 버전 가능 |
주요 특징
| 측정 방법 | 벨트를 두드려 고유 진동수 유도 → 센서가 비접촉 감지 |
|---|---|
| 측정 거리 | 최대 50mm (통상 5~15mm 권장) |
| 자동 전원 OFF | 마지막 사용 후 2분 |
| 교정 확인 | 정밀 기계 진동자(음차) 포함 |
| 데이터 출력 | RS-232 (옵션) |
구성품
적용 벨트

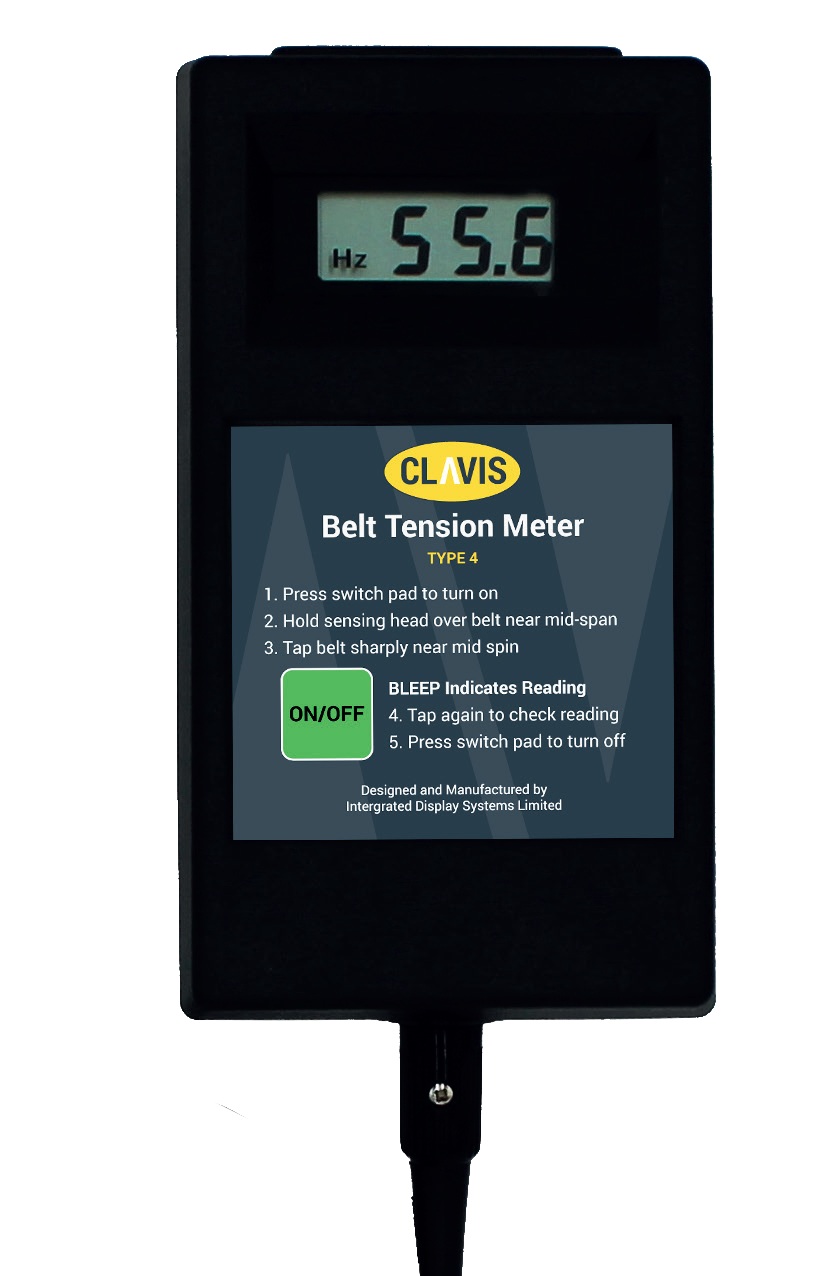

Type 4 벨트 장력계
Clavis · 영국
광학·음향 모두 10~600Hz. 모든 유형의 동력 전달 벨트 대응.
주요 사양
| 진동수(광학) | 10Hz ~ 600Hz |
|---|---|
| 진동수(음향) | 30Hz ~ 600Hz |
| 측정 정확도 | 100Hz 미만 ±1 유효 숫자 / 100Hz 초과 ±1% |
| 작동 온도 | +10°C ~ +50°C |
| 보호 등급 | IP54 |
| 배터리 | AA(1.5V) × 4 · 30시간 |
제품 개요
Clavis Type 4는 벨트의 고유 진동수를 읽어 장력을 산출하는 비접촉 휴대용 벨트 장력계입니다. 센싱 헤드를 벨트에 닿지 않게 가까이 댄 뒤 벨트를 가볍게 두드리면, 유도된 진동을 광학(적외선) 또는 음향 센서로 감지해 10~600Hz 범위의 진동수를 표시합니다. 접촉식 측정에서 발생하는 오차와 벨트 손상 위험이 없습니다.
광학·음향 두 가지 센서 버전을 모두 지원하여 타이밍 벨트, 폴리-V, V벨트, 코그드 벨트 등 거의 모든 동력 전달 벨트에 대응하며, IP54 보호 등급으로 분진·습기가 있는 생산 현장에서도 안정적으로 동작합니다. 동봉된 정밀 음차(Tuning Fork)로 언제든 교정 상태를 확인할 수 있어, 자동차·항공·정밀 기계 조립 라인의 벨트 장력 품질 관리에 폭넓게 사용됩니다.
센서 선택
| 광학 버전 | 적외선 빔(970nm) · 최대 50mm 거리 측정 |
|---|---|
| 음향 버전 | 표준 타입 3 센서 · 최대 벨트 폭 25mm · 후면/상단 입구 |
주요 특징
| 측정 방법 | 벨트를 두드려 고유 진동수 유도 → 비접촉 감지 |
|---|---|
| 자동 전원 OFF | 마지막 사용 후 2분 |
| 교정 확인 | 정밀 기계 진동자(음차) 포함 |
구성품
적용 벨트

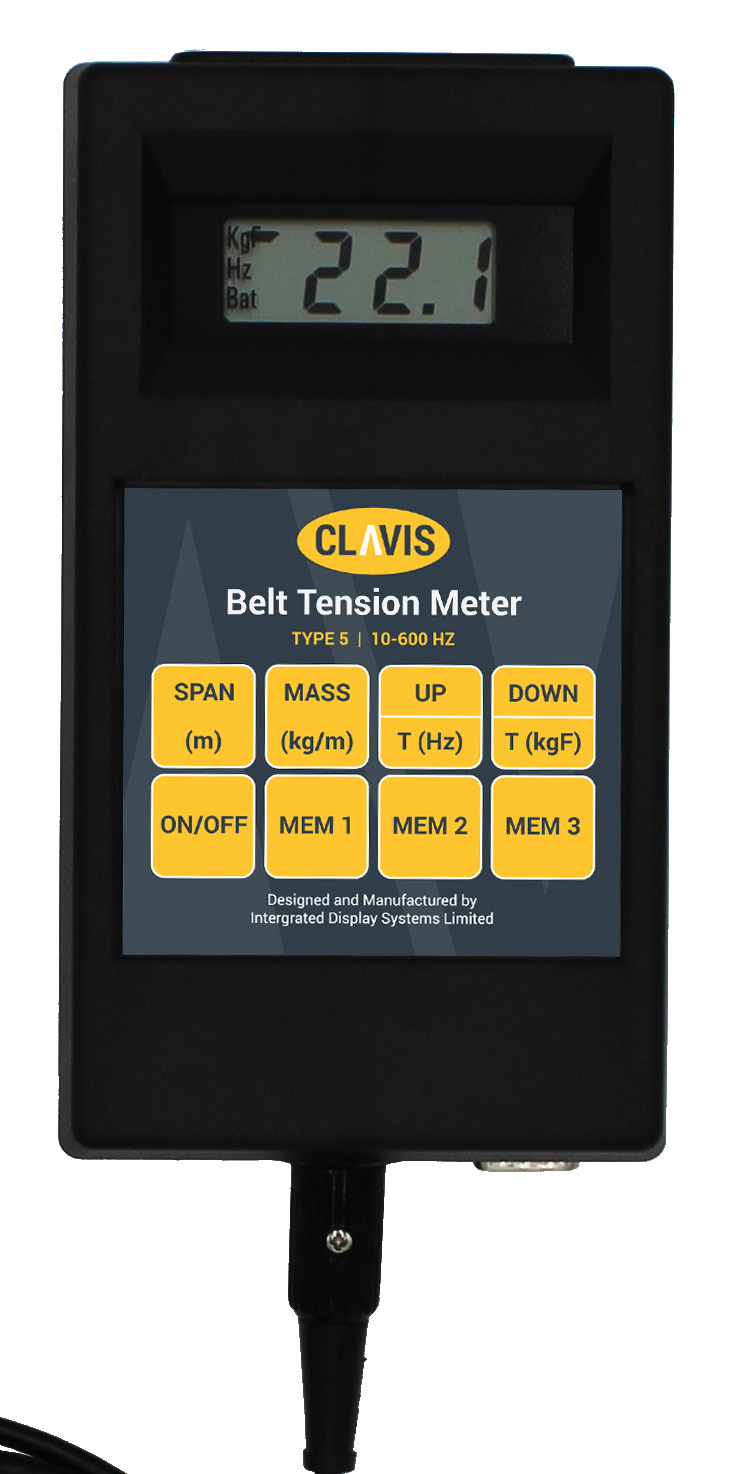

Type 5 벨트 장력계
Clavis · 영국
KgF·Hz 단위 전환 + 데이터 3세트 저장 + RS-232 직렬 출력.
주요 사양
| 진동수(광학) | 10Hz ~ 600Hz |
|---|---|
| 진동수(음향) | 30Hz ~ 600Hz |
| 표시 단위 | KgF / Hz 전환 |
| 데이터 저장 | 최대 3개 벨트 데이터 세트 |
| 데이터 출력 | RS-232 직렬 (9600bps, 8N1) |
| 배터리 | AA(1.5V) × 4 · 30시간 |
제품 개요
Clavis Type 5는 진동수(Hz)뿐 아니라 실제 장력값(KgF)을 직접 표시하는 휴대용 벨트 장력계입니다. 벨트의 스팬 길이와 단위 질량을 입력하면 측정 진동수로부터 KgF를 자동 계산하며, 단일 키로 Hz ↔ KgF를 즉시 전환할 수 있습니다.
최대 3개 벨트의 데이터 세트를 저장·재호출할 수 있고, RS-232 직렬 출력(9600bps)으로 측정값을 PC·기록 장치에 전송해 라인 품질 데이터를 체계적으로 관리할 수 있습니다. 광학·음향 센서를 모두 지원해 다양한 벨트에 대응합니다.
RS-232 통신 사양
| 전송 속도 | 9600 bps |
|---|---|
| 데이터 형식 | 8 데이터 비트, 1 정지 비트 |
| 종료 문자 | CR (십진수 13) |
| 커넥터 | 9웨이 D-타입 플러그 (핀5 공통, 핀3 전송) |
| 핸드셰이킹 | 미사용 |
주요 특징
| KgF 계산 | 벨트 스팬 + 질량 데이터 입력 → KgF 자동 계산 |
|---|---|
| 단위 전환 | 단일 키 조작으로 Hz ↔ KgF 전환 |
| 데이터 저장 | 3개 데이터 세트 저장·재호출 |
구성품
적용 벨트

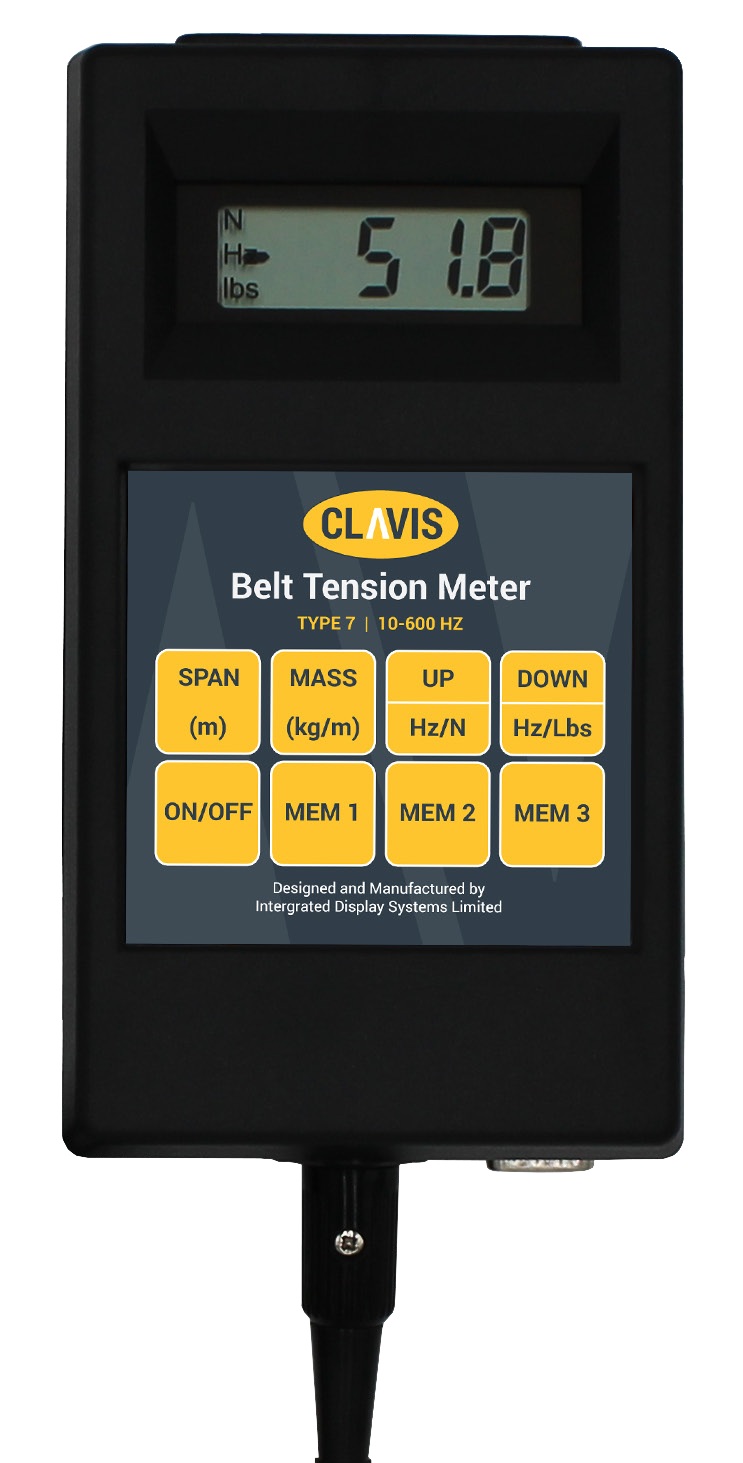

Type 7 벨트 장력계
Clavis · 영국
N·Lbs·Hz 단위 전환. 최대 9,990N 고장력 벨트 대응. RS-232 출력.
주요 사양
| 진동수(광학) | 10Hz ~ 600Hz |
|---|---|
| 진동수(음향) | 30Hz ~ 600Hz |
| 표시 단위 | Hz / N / Lbs 전환 |
| 최대 장력 계산 | 9,990 N (2,200 lbs) |
| 데이터 저장 | 최대 3개 벨트 데이터 세트 |
| 데이터 출력 | RS-232 직렬 |
제품 개요
Clavis Type 7은 장력을 뉴턴(N)·파운드(Lbs) 단위로 직접 표시하는 고장력 벨트 전용 휴대용 장력계입니다. 측정 진동수와 입력된 벨트 스팬·질량으로부터 장력을 자동 계산하며, 단일 키로 Hz → N → Lbs를 순환 전환할 수 있습니다. 최대 9,990N(약 2,200 lbs)의 높은 장력까지 대응합니다.
최대 3개 데이터 세트 저장과 RS-232 직렬 출력을 지원하여, 대형·고장력 동력 전달 벨트를 사용하는 중장비·산업 설비 라인의 장력 품질 관리에 적합합니다.
단위 계산 방식
| N / Lbs 계산 | 측정 진동수 + 입력된 벨트 스팬·질량 → 자동 계산 |
|---|---|
| 단위 전환 | 단일 키로 Hz → N → Lbs 순환 전환 |
| 최대 장력 | 9,990 N (약 2,200 lbs) |
RS-232 통신
| 전송 속도 | 9600 bps · 8N1 |
|---|---|
| 커넥터 | 9웨이 D-타입 (핀5 공통, 핀3 전송) |
구성품
적용 벨트

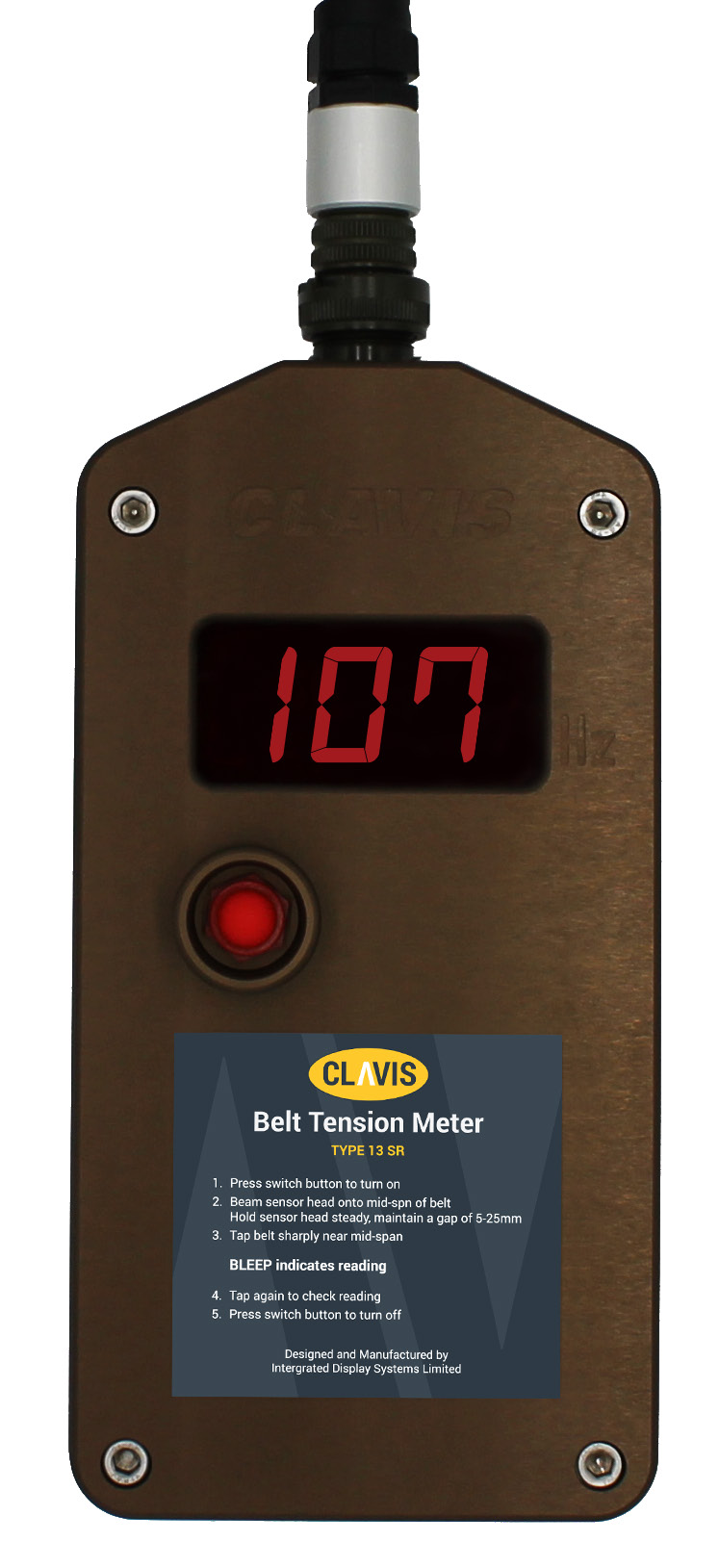

Type 13 SR (Super Rugged)
Clavis · 영국
극한 환경 전용. IP68 완전 방수·방진. -40°C~+80°C 작동.
주요 사양
| 진동수(광학) | 10Hz ~ 600Hz |
|---|---|
| 작동 온도 | -40°C ~ +80°C |
| 보호 등급 | IP68 (15m 완전 침수) |
| 디스플레이 | 25mm 문자 LED (성에·눈 환경 가독) |
| 배터리 | 1.2V Ni-MH 2500mAh × 4 · 30시간 |
| 충전 | 급속 충전 3시간 · 12V 차량 충전 가능 |
제품 개요
Clavis Type 13 SR(Super Rugged)은 극한 환경 전용으로 설계된 초내구형 벨트 장력계입니다. CNC 가공 알루미늄 빌렛 하우징을 네오프렌 가스킷으로 완전 밀봉해 IP68(수심 15m 방수)을 달성했고, -40°C~+80°C에서 작동합니다. 25mm 대형 LED는 성에·눈 속에서도 판독되며 장갑을 낀 채 단일 버튼으로 조작합니다. 건설·방위·석유가스·극한 기후 현장의 벨트 장력 점검에 사용됩니다.
극한 환경 설계
| 하우징 | CNC 가공 알루미늄 빌렛 · 네오프렌 고무 가스킷 완전 밀봉 |
|---|---|
| 침수 등급 | IP68 · 15m 수중 완전 방수 |
| 온도 범위 | -40°C ~ +80°C (-40°F ~ +176°F) |
| 운송·보관 | -60°C ~ +100°C |
| 조작 | 단일 헤비 듀티 온/오프 버튼 · 장갑 착용 가능 |
광학 센서
| 유형 | 적외선 광학 · 970nm |
|---|---|
| 조준 빔 | 협각 주황색 LED |
| 하우징 | 가공 알루미늄 · 케이블 1m |
| 측정 거리 | 최대 50mm (통상 5~15mm 권장) |
구성품
적용 산업

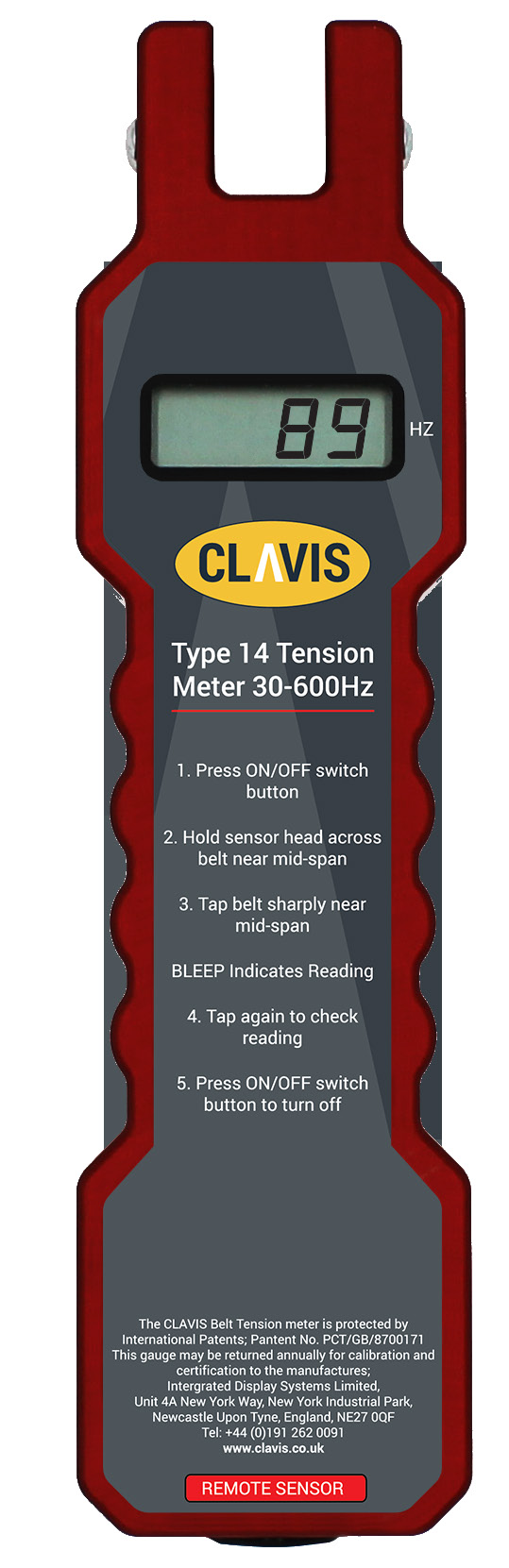

Type 14 벨트 장력계
Clavis · 영국
Type 4의 견고화 버전. 알루미늄 일체형 바디. 생산라인 상시 사용 최적화.
주요 사양
| 진동수(음향) | 30Hz ~ 600Hz |
|---|---|
| 측정 정확도 | 100Hz 미만 ±1 유효 숫자 / 100Hz 초과 ±1% |
| 작동 온도 | +10°C ~ +50°C |
| 보호 등급 | IP54 |
| 배터리 | AA(1.5V) 비충전식 × 1 · 30시간 |
| 센서 함 위치 | 장력계 하단 |
제품 개요
Clavis Type 14는 Type 4를 생산 라인 상시 사용에 맞게 강화한 견고화 버전 벨트 장력계입니다. 알루미늄 주조 일체형 바디에 음향 센서를 하단에 내장하고, 교체식 센싱 헤드로 벨트 접근 각도별로 대응합니다. 충전이 필요 없는 AA 배터리 방식이라 교대 근무가 이어지는 생산 현장에서 관리가 간편합니다.
Type 4 vs Type 14
| Type 4 | 착탈식 센서 헤드 · 충전식 배터리 옵션 |
|---|---|
| Type 14 | 일체형 알루미늄 바디 · 더 견고한 설계 · 비충전식 AA |
| 공통점 | 음향 센서 내장 · 30~600Hz · IP54 |
주요 특징
| 바디 | 알루미늄 주조 일체형 · 내충격 강화 |
|---|---|
| 센서 | 음향 센서 하단 내장 · 다양한 교체식 헤드 옵션 |
| 교정 | 정밀 기계 진동자(음차) 포함 |
구성품
적용 벨트
Portable Belt Meter Cradle
Clavis · 영국
Type 3/4/5/7 호환 산업용 거치대. 리튬 배터리 50시간 연속 구동.
주요 사양
| 호환 모델 | Type 3 / Type 4 / Type 5 / Type 7 |
|---|---|
| 배터리 | 18V 1.3Ah 리튬 이온 × 2 · 50시간 |
| 저배터리 알림 | 잔량 20% (약 8시간) 이하 시 |
| 무게 | 약 4kg (장력계·배터리 포함) |
| 작동 온도 | +10°C ~ +50°C |
| 보호 등급 | IP54 |
제품 개요
Portable Belt Meter Cradle은 Clavis Type 3/4/5/7 장력계를 생산 라인 환경에서 안정적으로 운용하기 위한 산업용 거치대입니다. 양극산화 알루미늄 프레임과 60° 나일론 발(자석 내장)로 금속 표면에 단단히 고정되며, RYOBI 호환 리튬 배터리로 50시간 연속 구동합니다. Harting 8웨이 퀵 릴리스 커넥터로 센서 교체도 신속합니다.
주요 특징
| 프레임 | 양극 산화 알루미늄 · 나일론 발판 60° 각도 |
|---|---|
| 발판 자석 | 금속 표면 부착 시 추가 안정성 |
| 센서 커넥터 | 산업용 8-way Harting 퀵 릴리스 |
| 전원 스위치 | 미사용 시 배터리 절약을 위한 온/오프 |
| 장력계 포함 여부 | 별도 구매 (장력계 미포함) |
구성품

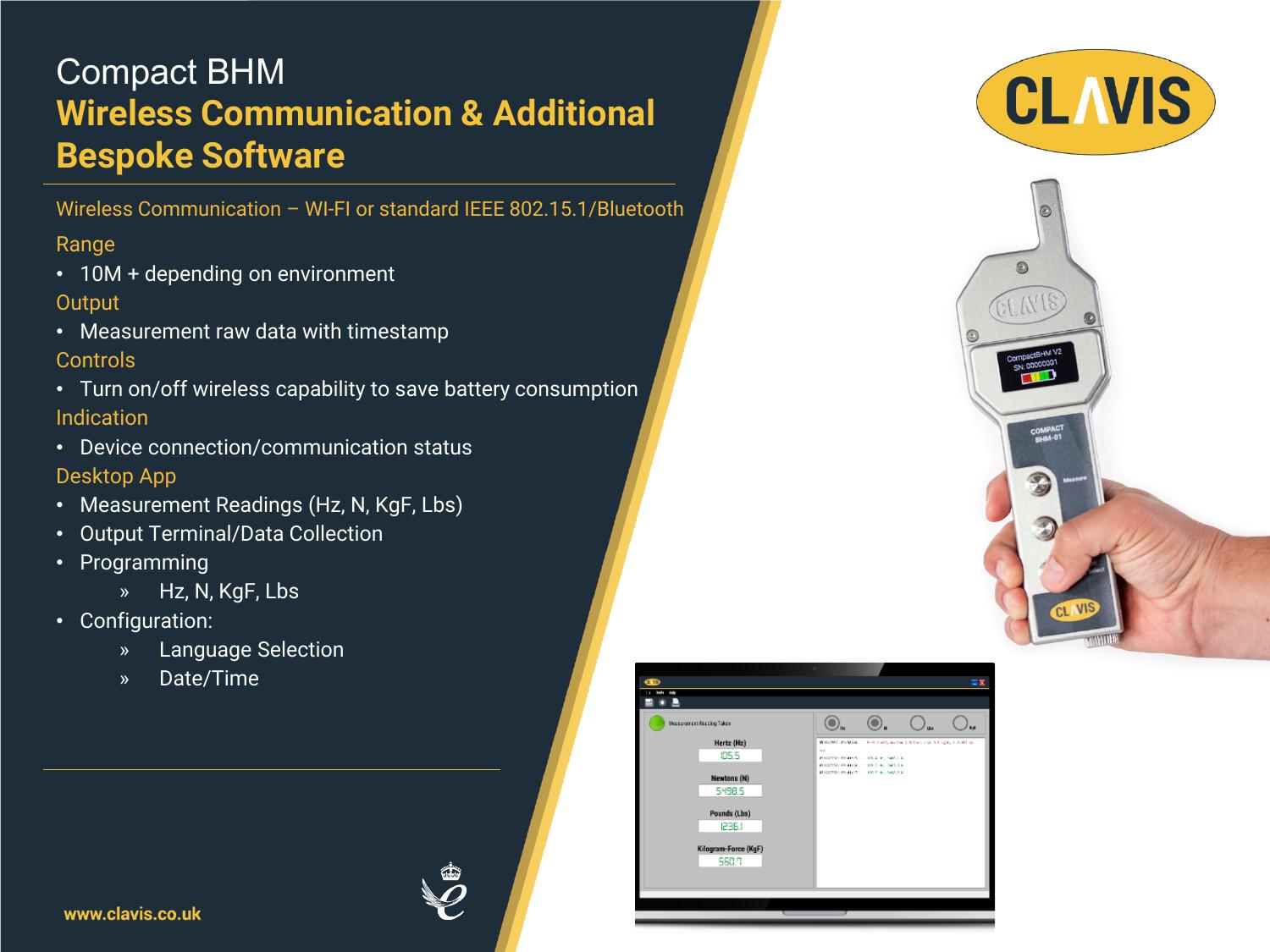

Compact BHM (BHM-01)
Clavis · 영국
초소형·경량 차세대 휴대용 벨트 장력계. 풀컬러 LCD·Wi-Fi 내장, 탈착형 센서 헤드.
주요 사양
| 측정 방식 | 고유 진동수 방식 (비접촉) |
|---|---|
| 크기·무게 | 250 × 78 × 30 mm · 0.7 kg (1.5 lbs) |
| 디스플레이 | 풀컬러 LCD |
| 데이터 통신 | Wi-Fi 내장 (Hz·N·lbs·KgF) |
| 보호 등급 | IP54 방진·방수 |
| 배터리 | AA 2850mAh × 4 (ANSMANN 충전기 포함) |
제품 개요
Clavis Compact BHM(BHM-01)은 250×78×30mm, 0.7kg(1.5 lbs)의 초소형·경량 차세대 벨트 장력계입니다. 기존 휴대용 장력계보다 훨씬 좁은 공간에서도 사용할 수 있으며, 벨트를 두드려 유도된 고유 진동수를 센서 헤드로 비접촉 감지해 장력을 측정합니다. 풀컬러 LCD로 측정값을 직관적으로 확인하고, 내장 Wi-Fi로 PC·태블릿·스마트폰에 실시간 측정값(Hz·N·lbs·KgF)을 전송해 전용 앱에서 기록·분석할 수 있습니다. IP54 방진·방수로 현장 내구성이 높고, 탈착형 센서 헤드로 협소 공간·광폭 벨트·특수 형상 등 다양한 환경에 대응합니다.
주요 특징
| 초소형 설계 | 250 × 78 × 30 mm · 0.7 kg — 좁은 공간 접근 |
|---|---|
| 디스플레이 | 풀컬러 LCD · 상단 버튼으로 측정값 취득 |
| 무선 통신 | Wi-Fi 내장 → 데스크탑·노트북·태블릿·스마트폰 실시간 전송 |
| 센서 헤드 | 탈착형 — 표준 헤드 외 협소·광폭·특수 형상 커스텀 교체 |
| 보호 등급 | IP54 방진·방수 |
측정 단위
구성품
적용 벨트

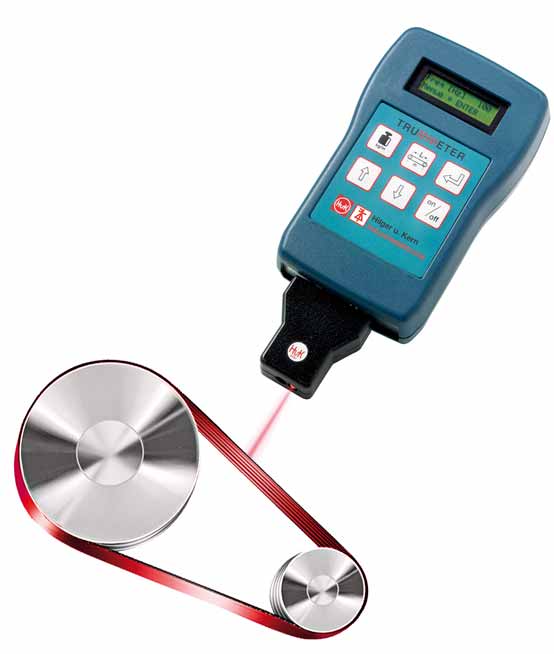

TRUMMETER
Hilger u. Kern · 독일
광 펄스 방식 정밀 벨트 장력·스트랜드 포스 측정기. ISO 9001 대응.
주요 사양
| 측정 방식 | 광 펄스 (정지 상태에서 벨트 고유 진동수 측정) |
|---|---|
| 표시 단위 | Hz / N / lbf |
| 언어 | 10개 언어 지원 |
| 배터리 | 9V |
| 프로브 | 2개 포함 |
| 케이스 | 강화 플라스틱 케이스 제공 |
제품 개요
Hilger u. Kern TRUMMETER는 광 펄스 방식으로 벨트의 고유 진동수를 감지하는 정밀 벨트 장력·스트랜드 포스 측정기입니다. 벨트 질량과 스팬 길이를 입력하면 T=4mL²f² 공식으로 스트랜드 포스(N)를 자동 계산하며 Hz·N·lbf 단위 전환을 지원합니다. ISO 9001 기록 관리가 필요한 설비의 벨트 장력 문서화에 적합합니다.
측정 원리
| 진동수 측정 | 정지된 벨트를 두드려 고유 진동수 유도 → 광 펄스 감지 |
|---|---|
| 스트랜드 포스 | 진동수 + 벨트 질량 + 스팬 길이 입력 → 자동 계산 (T = 4·m·L²·f²) |
| 단위 전환 | Hz → N → lbf 전환 가능 |
스트랜드 포스 계산 공식
| 공식 | T = 4 × m × L² × f² |
|---|---|
| T | 스트랜드 포스 (N) |
| m | 선형 벨트 질량 (kg/m) |
| L | 자유 스트랜드 길이 (m) |
| f | 고유 진동수 (Hz) |
지원 벨트 질량 (일부)
| 리브드 V벨트 PJ | 0.082 kg/m per 10 ribs |
|---|---|
| V벨트 SPZ | 0.074 kg/m |
| V벨트 SPB | 0.195 kg/m |
| V벨트 SPC | 0.377 kg/m |
적용 벨트

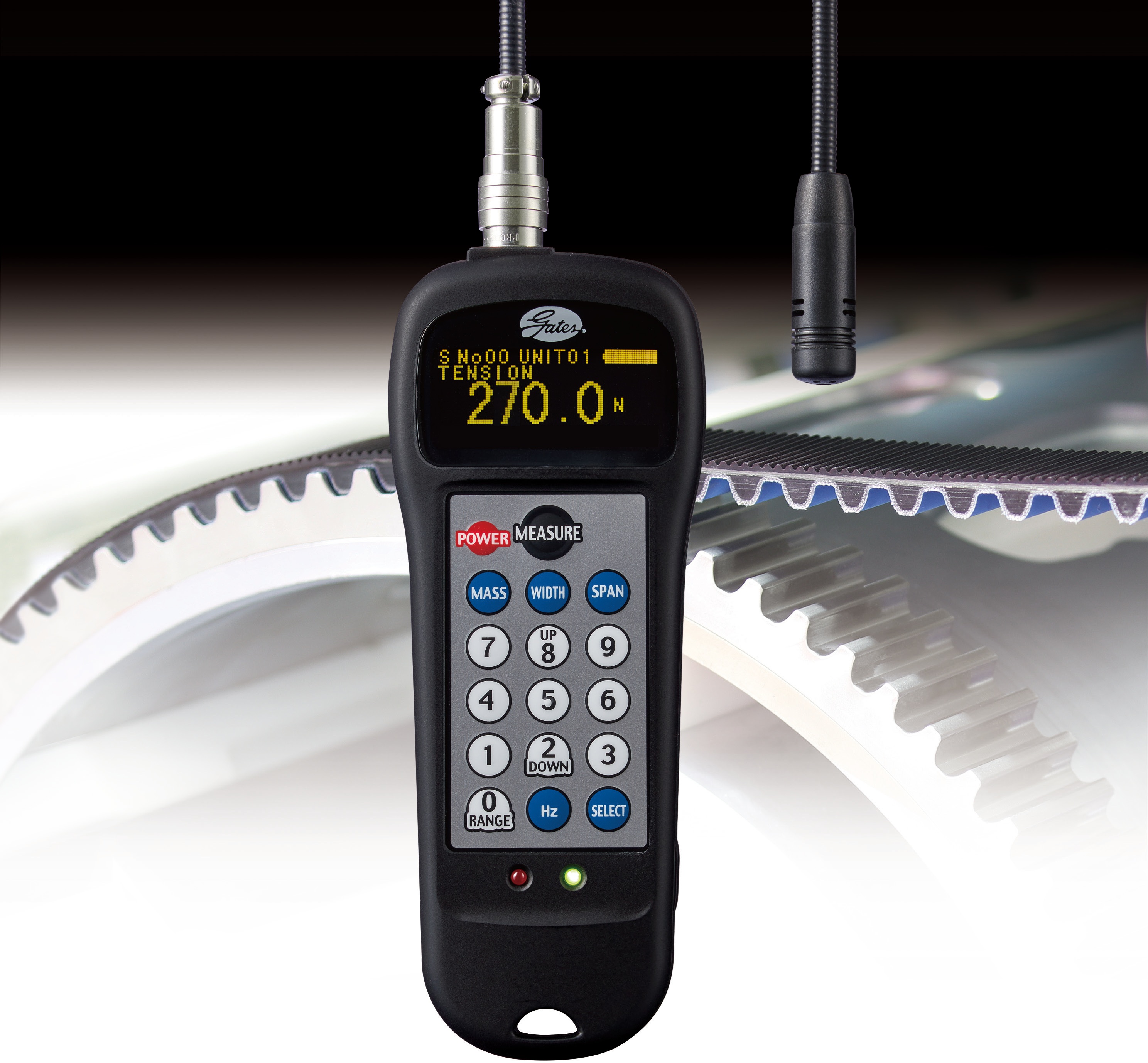

Sonic Tension Meter U-550
Gates Unitta Asia · 일본
음파 방식 10~5,000Hz 초광역. 0.2초 측정. 69종 벨트 데이터 탑재.
주요 사양
| 측정 범위 | 10Hz ~ 5,000Hz |
|---|---|
| 측정 시간 | 0.2초 (종래 1.2초 → 대폭 단축) |
| 디스플레이 | 유기EL (어두운 환경·사각 가독) |
| 배터리 | 알칼리 건전지 단4형 × 2 |
| 메모리 | 500건 측정 결과 + 40종 측정 조건 |
| 크기·무게 | 59 × 26 × 160mm · 120g |
제품 개요
Gates Unitta U-550은 음파 방식으로 10~5,000Hz 초광역 진동수를 0.2초 만에 측정하는 소닉 벨트 장력계입니다. 69종 Gates 벨트 질량 데이터가 프리인스톨되어 있고, 오토 트리거로 벨트를 튕기기만 하면 연속 자동 측정됩니다. 상·하한 판정 기능과 500건 메모리, USB PC 연동으로 자동차·산업 벨트 라인의 전수 검사에 적합합니다.
주요 기능
| 벨트 데이터 | 69종 Gates Unitta Asia 벨트 질량 데이터 프리인스톨 |
|---|---|
| 오토 트리거 | 측정 버튼 1회 → 이후 벨트를 튕기기만 해도 연속 자동 측정 |
| 저주파 강화 | LOW 레인지 전환 → 저장력·롱 스팬 측정 감도 향상 |
| PC 연동 | USB 케이블로 측정 결과 PC 전송 (USB 케이블 별도) |
| 자동 소음 캔슬 | 전원 입력 후 주변 소음 자동 감지·마이크 감도 조정 |
| 오토 파워 오프 | 마지막 측정 후 약 5분 |
| 판정 기능 | 40종 측정 조건에 상·하한값 설정 → 합격/불합격 판정 |
옵션 마이크
| TM-YOKO (횡형) | 측면 마이크 · 벨트 배면과 기계 틈새 좁은 곳 |
|---|---|
| TM-LONG2 (롱형) | 전장 350mm · 깊숙한 위치 벨트 |
| TM-COM (코드식) | 1m 코드 · 기계 내부 깊은 위치 |
| TM-DGS (전자식) | 자력 변화 감지 · 스틸 와이어·스틸 벨트 대응 |
적용 벨트

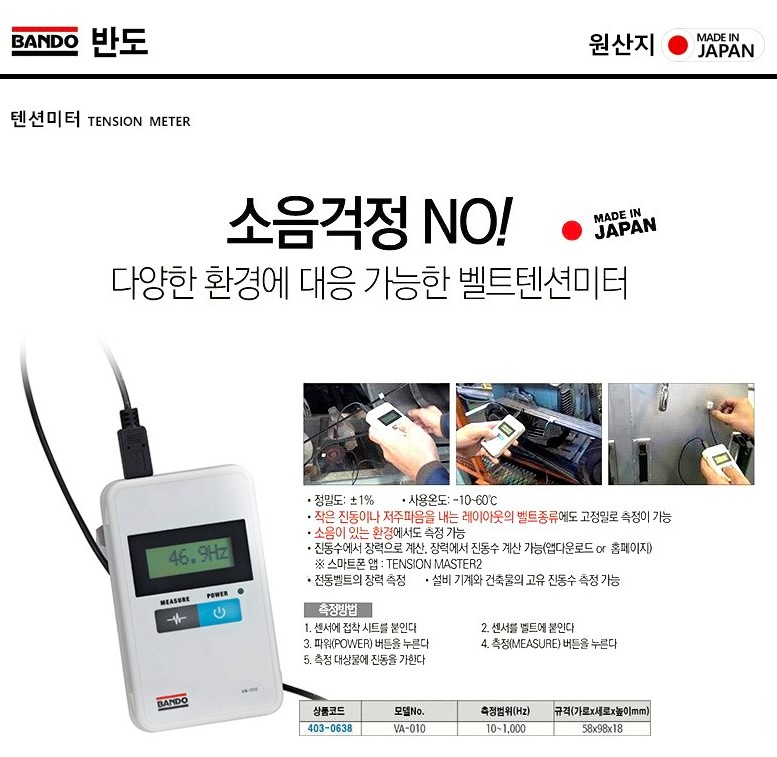

VA-010 (TENSION MASTER)
Bando · 일본
접촉식 가속도 센서 + FFT 진동 분석 벨트 텐션미터. 소음 환경·저주파 벨트에도 정밀 측정.
주요 사양
| 측정 방식 | 가속도 센서 + FFT 진동 분석 (접촉식) |
|---|---|
| 측정 범위 | 10 ~ 1,000 Hz |
| 측정 정밀도 | ±1% |
| 샘플링 주파수 | 3.2 kHz |
| 사용 온도 | -10°C ~ 60°C |
| 크기·코드 | 58 × 98 × 18 mm · 상품코드 403-0638 |
제품 개요
Bando VA-010(TENSION MASTER)은 일본 반도화학의 접촉식 벨트 텐션미터입니다. 소형 가속도 센서를 벨트에 부착하고 벨트에 진동을 가하면, 센서가 감지한 진동을 FFT(고속 푸리에 변환) 분석해 고유진동수(Hz)를 추출하고 이를 벨트 장력으로 환산합니다. 작은 진동이나 저주파음을 내는 레이아웃의 벨트에도 고정밀로 측정할 수 있고, 소음이 있는 환경에서도 안정적으로 측정되는 것이 특징입니다. 스마트폰 앱 TENSION MASTER2로 진동수↔장력을 상호 변환할 수 있으며, 전동 벨트 장력뿐 아니라 설비 기계·건축물의 고유진동수 측정에도 활용됩니다.
측정 방법
| 1 | 센서에 접착 시트를 붙인다 |
|---|---|
| 2 | 센서를 벨트에 붙인다 |
| 3 | 전원(POWER) 버튼을 누른다 |
| 4 | 측정(MEASURE) 버튼을 누른다 |
| 5 | 측정 대상물에 진동을 가한다 |
사양
| 모델 | VA-010 (센서 VAS-010) |
|---|---|
| 측정 방식 | 가속도 센서 진동 감지 + FFT 분석 |
| 측정 범위 | 10 ~ 1,000 Hz |
| 정밀도 | ±1% |
| 샘플링 주파수 | 3.2 kHz |
| 사용 온도 | -10°C ~ 60°C |
| 치수 | 58 × 98 × 18 mm |
| 원산지 | 일본 (Made in Japan) |
특징
구성품
