FP-2265은 마찰계수(COF), 박리강도(Peel), 블로킹(Blocking) 시험을 하나의 플랫폼에서 수행하는 다목적 소재 시험기입니다. 교환형 하중셀과 넓은 시험대로 포장재·필름·접착 라벨의 표면 특성을 정밀 측정합니다.
3장
5장
3장
제품별 상세 사양
제품명을 누르면 개요와 상세 사양이 펼쳐집니다. 사진과 문의는 위 제품 카드에서 확인하세요.
FP-2265 — 마찰계수(COF) 시험
Thwing-Albert · 미국
포장재·필름의 정적/동적 마찰계수(Static & Kinetic COF) 측정. ASTM D1894 준거.
주요 사양
| 시험 항목 | 정적 COF (μs) · 동적 COF (μk) |
|---|---|
| 하중셀 범위 | 0.5 / 1 / 2 / 5 / 10 kg (5종 교환) |
| 시험 속도 | 1 ~ 110 in/min (25 ~ 2,794 mm/min) |
| 시험대 크기 | 60 × 25.4 cm |
| 본체 중량 | 20 kg |
| 적용 규격 | ASTM D1894 |
제품 개요
Thwing-Albert FP-2265은 포장재·필름 표면의 미끄럼 특성을 정량화하는 마찰계수(COF) 시험기입니다. 슬레드(sled)를 시료 표면 위로 일정 속도로 끌면서 정적 마찰계수(static)와 동적 마찰계수(kinetic)를 동시에 측정해, 필름이 너무 미끄럽거나 반대로 들러붙는 문제를 사전에 잡아냅니다.
ASTM D1894 등 국제 규격을 준거하며, 포장 필름·라미네이트·코팅면의 슬립성을 관리해 자동 포장 라인에서의 이송 불량과 적재 안정성 문제를 예방합니다. 같은 본체에 픽스처만 바꿔 박리강도·블로킹 시험까지 확장할 수 있습니다.
FP-2265 본체 사양
| 구동 방식 | 정밀 서보 모터 · 볼스크류 |
|---|---|
| 하중셀 | 0.5 / 1 / 2 / 5 / 10 kg — 도구 없이 교환 |
| 속도 범위 | 1 ~ 110 in/min · 무단 조절 |
| 시험대 크기 | 60 × 25.4 cm (23.6 × 10 in) |
| 소프트웨어 | MAP4 Materials Testing Software (Windows) |
| 디스플레이 | 풀컬러 터치스크린 (FP-2265 신규) |
| 공압 제어 | 내장형 공압 컨트롤 (Built-in Pneumatic Controls · FP-2265 신규) |
| 데이터 저장 | 시험 방법 30종 · 시험 결과 128건 내장 저장 |
| 로드셀 인식 | 자동 인식 (Automatic Load Cell Recognition) |
| 데이터 내보내기 | USB 플래시 드라이브 CSV 내보내기 (FP-2265 신규) |
| 옵션 | 듀얼 로드셀 용량 · 히티드 플래튼(Heated Platen) · MAP4 소프트웨어 |
| 데이터 출력 | USB · RS-232 · 프린터 |
| 전원 | 120/220 VAC · 50/60 Hz |
| 본체 무게 | 20 kg (44 lb) |
COF 시험 원리
| 슬레드 방식 | 200g 슬레드(Sled)가 일정 속도로 끌리면서 마찰력을 측정 |
|---|---|
| 정적 COF | 슬레드가 움직이기 직전의 최대 힘 ÷ 슬레드 무게 |
| 동적 COF | 일정 속도 이동 중 평균 힘 ÷ 슬레드 무게 |
| 픽스처 | COF 전용 슬레드 픽스처 · ASTM D1894 준거 |
적용 규격
적용 소재
FP-2265 — 박리강도(Peel) 시험
Thwing-Albert · 미국
히트실(Heat Seal)·접착 라벨·테이프의 박리 강도를 90° 및 180° 각도로 측정. ASTM F88·D3330 준거.
주요 사양
| 시험 항목 | 90° 박리 · 180° 박리 · T-형 박리 |
|---|---|
| 하중셀 범위 | 0.5 / 1 / 2 / 5 / 10 kg (5종 교환) |
| 시험 속도 | 1 ~ 110 in/min (25 ~ 2,794 mm/min) |
| 시험대 크기 | 60 × 25.4 cm |
| 본체 중량 | 20 kg |
| 적용 규격 | ASTM F88 · ASTM D3330 |
제품 개요
Thwing-Albert FP-2265 박리강도 시험은 히트실(heat seal)·접착 라벨·테이프·의료용 파우치의 박리 강도(peel/seal strength)를 정밀 측정하는 구성입니다. 서로 붙은 두 면을 일정 속도로 벗겨낼 때 필요한 힘을 연속 기록해, 밀봉이나 접착이 충분히 강한지 또 개봉 시 매끄럽게 벗겨지는지를 정량 평가합니다.
90°·180°·T-형 등 규격이 요구하는 각도로 시험할 수 있고, 0.5~10kg 하중셀을 도구 없이 교체해 얇은 라벨부터 강한 히트실까지 대응합니다. 전용 MAP4 소프트웨어가 평균·최대 박리력, 박리 곡선, 표준편차를 자동 분석하며 ASTM F88(히트실 강도)·ASTM D3330(접착 테이프 박리)을 준거합니다. 식품·의료 포장의 실링 검증, 라벨·테이프 접착력 QC, 신제품 접착제 개발에 사용됩니다.
FP-2265 본체 사양
| 구동 방식 | 정밀 서보 모터 · 볼스크류 |
|---|---|
| 하중셀 | 0.5 / 1 / 2 / 5 / 10 kg — 도구 없이 교환 |
| 속도 범위 | 1 ~ 110 in/min · 무단 조절 |
| 시험대 크기 | 60 × 25.4 cm |
| 소프트웨어 | MAP4 Materials Testing Software |
| 디스플레이 | 풀컬러 터치스크린 (FP-2265 신규) |
| 공압 제어 | 내장형 공압 컨트롤 (Built-in Pneumatic Controls · FP-2265 신규) |
| 데이터 저장 | 시험 방법 30종 · 시험 결과 128건 내장 저장 |
| 로드셀 인식 | 자동 인식 (Automatic Load Cell Recognition) |
| 데이터 내보내기 | USB 플래시 드라이브 CSV 내보내기 (FP-2265 신규) |
| 옵션 | 듀얼 로드셀 용량 · 히티드 플래튼(Heated Platen) · MAP4 소프트웨어 |
| 전원 | 120/220 VAC · 50/60 Hz |
| 본체 무게 | 20 kg |
박리 시험 원리
| 90° 박리 | 한쪽 면을 고정, 나머지 면을 90° 방향으로 일정 속도 인장 |
|---|---|
| 180° 박리 | 두 면을 반대 방향으로 180° 인장 · 접착 강도 평가 |
| T-형 박리 | 양 면을 모두 인장 · 유연성 있는 재료 박리 강도 |
| 픽스처 | 박리 각도별 전용 픽스처 교체 · ASTM F88·D3330 준거 |
적용 규격
적용 소재

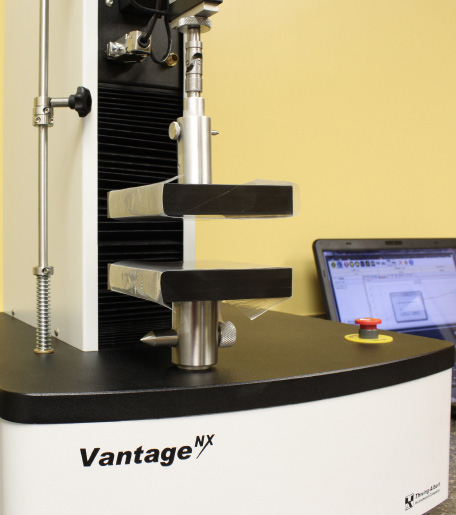

FP-2265 + 블로킹 픽스처
Thwing-Albert · 미국
필름·판지 층간 블로킹(원치 않는 접착) 저항력 측정. Blocking Fixture와 FP-2265의 조합으로 ASTM D3354·D918 시험.
주요 사양
| 시험 항목 | 블로킹 하중 (Blocking Load) |
|---|---|
| 측정 방식 | 평행 플레이트(Parallel Plate) 방식 · 층 분리 힘 측정 |
| 시험대 크기 | FP-2265 — 60 × 25.4 cm |
| 소프트웨어 | MAP4 — 실시간 하중-위치 곡선 |
| 디스플레이 | 풀컬러 터치스크린 (FP-2265 신규) |
| 공압 제어 | 내장형 공압 컨트롤 (Built-in Pneumatic Controls · FP-2265 신규) |
| 데이터 저장 | 시험 방법 30종 · 시험 결과 128건 내장 저장 |
| 로드셀 인식 | 자동 인식 (Automatic Load Cell Recognition) |
| 데이터 내보내기 | USB 플래시 드라이브 CSV 내보내기 (FP-2265 신규) |
| 옵션 | 듀얼 로드셀 용량 · 히티드 플래튼(Heated Platen) · MAP4 소프트웨어 |
| 적용 규격 | ASTM D3354 · ASTM D918 |
| 픽스처 호환 | Vantage 시리즈 UTM에도 적용 가능 |
제품 개요
FP-2265 블로킹 구성은 본체에 블로킹 픽스처를 결합해 필름·판지의 층간 블로킹(원치 않는 들러붙음) 저항을 측정합니다. 평행 플레이트 사이에 겹친 시료를 규정 하중·온도로 보관한 뒤 분리력을 측정하는 ASTM D3354·D918 방식으로, 권취 필름·적재 인쇄물의 블로킹 불량을 예방합니다.
블로킹이란?
| 정의 | 필름·종이·판지 레이어 간 보관 중 발생하는 원치 않는 접착(Unwanted Adhesion) |
|---|---|
| 원인 요소 | 필름 처리 공정, 보관 온도·압력, 표면 코팅 상태 |
| 측정 목적 | 분리 시 필요한 힘(블로킹 하중)을 수치화 → 소재 블로킹 경향 평가 |
시험 절차 (ASTM D3354 — 평행 플레이트 방식)
| 시료 준비 | 두 층의 필름을 상·하부 플라스틱 블록 사이에 삽입 |
|---|---|
| 부착 | 상부 필름 → 상부 블록 / 하부 필름 → 하부 블록에 고정 |
| 분리 | 상·하부 블록을 일정 속도로 천천히 분리 |
| 기록 | 층 분리에 필요한 최대 하중·평균 하중 실시간 기록 |
MAP4 소프트웨어 결과
| 출력 항목 | 최대 힘 (Maximum Force) · 피크까지 변위 · 평균 하중 |
|---|---|
| 그래프 | 하중-위치 실시간 곡선 · 복수 샘플 오버레이 |
| 통계 | 평균·표준편차·최대·최소 자동 계산 |
적용 규격
적용 소재
