폴딩 카톤이 포장기(카토너)에서 제대로 열리고 접히려면, 접힘선(스코어)의 힘 특성을 정량으로 관리해야 합니다. 접힌 카톤을 펼쳐 세우는 힘이 궁금하면 개봉력(Opening Force), 접힘선의 굽힘 저항이 궁금하면 굽힘력(Bending Force), 접힘선이 잘 가공됐는지가 궁금하면 스코어 품질(Score Ratio) 시험입니다. 이 글은 어떤 시험을 해야 하고, 어떤 장비를 골라야 하는지를 현장 관점에서 정리한 선택 가이드입니다.
3초 요약 — 카톤이 라인에서 안 열린다면 개봉력(Opening Force), 접힘선이 뻣뻣하거나 터진다면 굽힘력(Bending Force), 스코어링(접힘선 가공) 품질을 합격·불합격으로 판정하려면 스코어 비율(Score Ratio)입니다. 표면이 미끄러워 그리퍼가 놓친다면 마찰계수(COF)까지 함께 봅니다.
한눈에 보는 선택표 — 목적별 시험·규격·장비
| 알고 싶은 것 | 시험 | 대표 규격 | 해당 장비 |
|---|---|---|---|
| 접힌 카톤을 펼쳐 세우는 힘 | 개봉력 Opening Force | TAPPI T577 | 1270 PCA |
| 접힘선을 90°까지 굽히는 힘 | 굽힘력 Bending Force | TAPPI T577 | 1270 PCA |
| 접힘선의 뻣뻣함(굽힘 저항) | 굽힘 강성 Bending Stiffness | TAPPI T577 | 1270 PCA |
| 스코어가 잘 가공됐는지 합·부 판정 | 스코어 품질 Score Ratio | TAPPI T829 | 1270 PCA |
| 접힘 후 되튀는 힘 | 스프링백 Spring Back | TAPPI T577 | 1270 PCA |
| 카톤 표면의 미끄럼 특성 | 마찰계수 COF | COF 지그(옵션) | 1270 PCA |

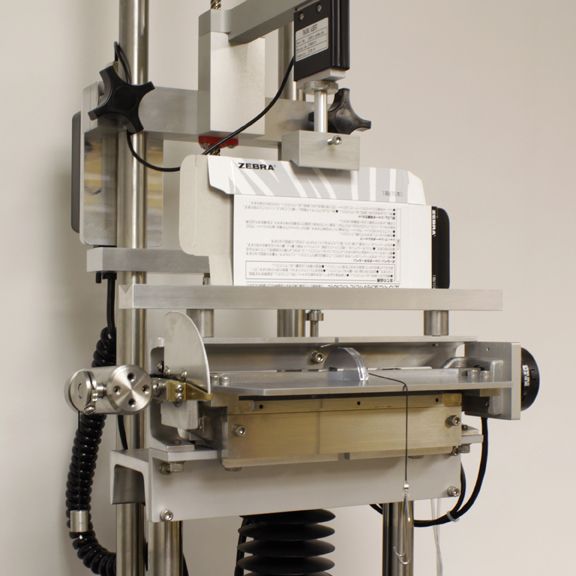

개봉력(Opening Force)이란 — 카톤이 열리는 힘
개봉력은 납작하게 접힌 폴딩 카톤을 스코어선을 따라 펼쳐 세울 때 필요한 최대 힘을 측정합니다. 자동 카토너는 진공 그리퍼로 카톤을 집어 열고 세운 뒤 제품을 충진하는데, 이때 개봉력이 너무 크면 카톤이 완전히 열리지 않아 잼이 발생하고, 너무 작으면 형태가 유지되지 않아 충진 불량이 생깁니다. 개봉력은 카톤이 충진·실링 라인에서 안정적으로 런어빌리티(runability)를 확보하는지를 판단하는 가장 직접적인 지표입니다.

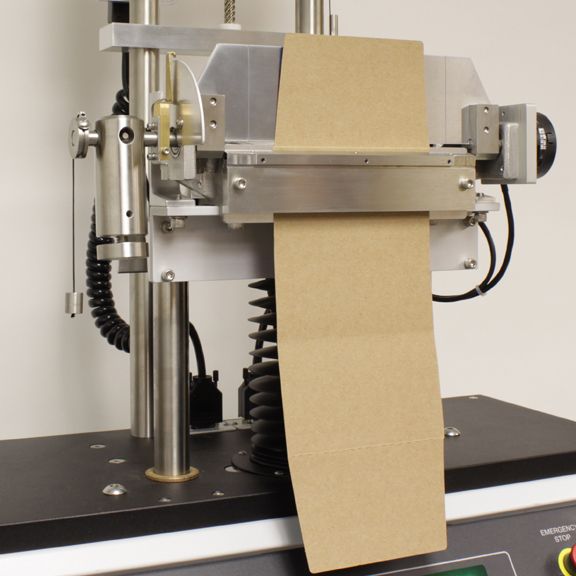

굽힘력·굽힘 강성(Bending Force) — 접힘선의 저항
굽힘력은 카톤 시편을 스코어선에서 최대 90°까지 굽히는 데 필요한 최대 힘을 측정합니다. 개봉력이 ‘완성된 카톤이 열리는 힘’이라면, 굽힘력은 접힘선 하나하나가 접힐 때의 저항을 봅니다. 값이 크면 카톤이 뻣뻣해 접힘 공정에서 스코어가 터지거나 크래킹이 생기기 쉽고, 값이 작으면 형태 유지가 어렵습니다. 같은 데이터로 굽힘 강성(Bending Stiffness)과 접힘 후 되튀는 스프링백(Spring Back)까지 평가할 수 있습니다.
1270 PCA는 저마찰 베어링과 비접촉 정지 스위치, 공압 클램핑을 채택해 굽힘 각도·힘을 흔들림 없이 읽습니다. 굽힘 지그는 옵션 구성으로, 개봉력 전용 구성과 목적에 맞게 선택합니다.

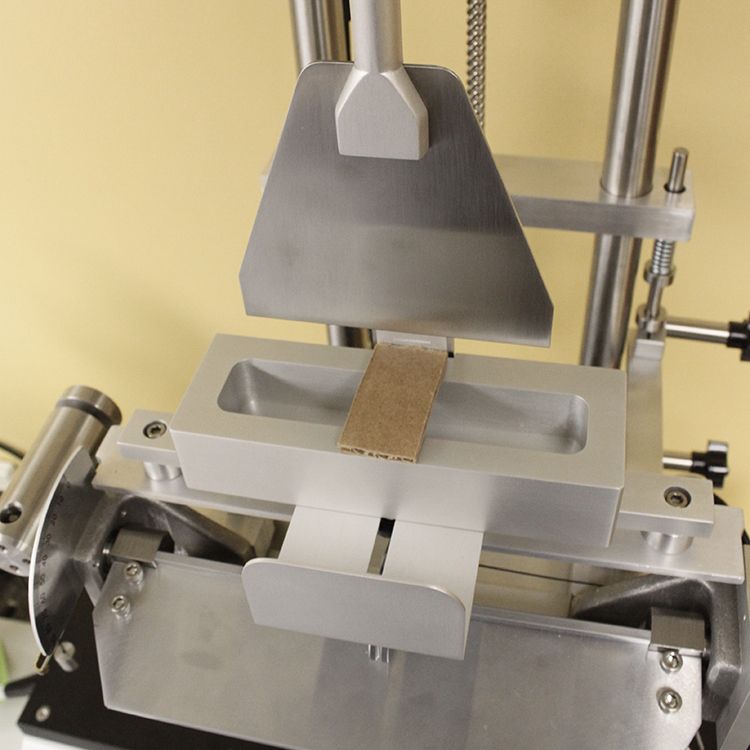

스코어 품질(Score Ratio) — 접힘선이 잘 가공됐는가
스코어링(접힘선 가공)이 제대로 됐는지는 스코어 비율(Score Ratio)로 판정합니다. 스코어가 있는 부위를 90° 굽히는 힘을, 스코어가 없는 같은 소재를 굽히는 힘으로 나눈 값입니다.
값이 낮을수록 접힘선이 잘 형성 — 부드럽게 접히고 크래킹 위험 낮음
비율이 지나치게 높으면 스코어가 얕아 접힐 때 힘이 많이 들고 라이너가 터지며, 지나치게 낮으면 스코어가 깊어 강도가 약해집니다. TAPPI T829는 이 스코어 비율로 골판지·판지 카톤의 스코어 품질을 합격·불합격 범위로 판정하도록 규정합니다.
표면 미끄럼까지 봐야 한다면 — 마찰계수(COF)
카톤이 잘 열려도 표면이 미끄러워 그리퍼가 놓치거나, 반대로 서로 달라붙어 낱장 공급이 안 되는 경우가 있습니다. 이때는 옵션 COF 지그를 장착해 카톤 표면의 정적·동적 마찰계수(COF)를 같은 장비로 측정합니다. 개봉력·굽힘력에 표면 특성까지 더하면 카토너 런어빌리티 문제를 한 대의 장비로 종합 진단할 수 있습니다.
어떤 장비를 골라야 하나 — 1270 PCA 스코어 벤드 시험기
카톤 접힘선 관리는 개봉력·굽힘력·스코어 품질을 하나의 워크플로로 묶는 것이 핵심입니다. Thwing-Albert 1270 PCA Score Bend Tester는 이 세 가지를 한 대로 지원합니다.
| 항목 | 내용 |
|---|---|
| 지원 측정 | 개봉력(Opening Force) · 굽힘력(Bending Force, 최대 90°) · COF(옵션) |
| 부가 모드 | 굽힘 강성 · 스코어 비율(Score Ratio) · 스프링백 |
| 적용 소재 | 골판지, 판지, 종이, 패키징 카톤 |
| 적용 규격 | TAPPI T577 (스코어 품질은 T829 병행) |
| 데이터 출력 | 평균·최대·최소·표준편차 / RS-232 인터페이스 |
| 교정·보호 | 자동 영점(Auto-zero) · 반자동 교정 · 자동 복귀 + 오버로드 보호 |
정리 — 목적에서 시작해 장비로
스코어 시험 선택도 언제나 ‘무엇을 알고 싶은가’에서 출발합니다. 카톤이 라인에서 열리는 힘이면 개봉력, 접힘선의 굽힘 저항이면 굽힘력·굽힘 강성, 스코어링 품질의 합·부 판정이면 스코어 비율(TAPPI T829), 표면 미끄럼이면 COF입니다. 이 항목들을 함께 관리한다면 개봉력·굽힘력·COF를 내장한 1270 PCA 한 대로 대응할 수 있습니다.
세경하이테크는 카톤 개봉력·스코어 굽힘 시험 장비(Thwing-Albert 1270 PCA)를 공급합니다. 측정하려는 카톤 소재와 규격, COF 지그 필요 여부를 알려주시면 현장에 맞는 구성을 안내해 드립니다.
