포장 필름이 너무 미끄러워 적재물이 무너지거나, 반대로 들러붙어 자동 포장 라인에서 걸리는 문제를 수치로 관리하는 지표가 마찰계수(COF)입니다. 필름의 슬립성, 종이의 미끄럼, 라벨·코팅면의 표면 특성 — 모두 마찰계수로 판단합니다. 이 글은 마찰계수 시험을 어떤 방법으로 하고, 어떤 규격을 따르며, 어떤 장비를 골라야 하는지를 현장 관점에서 정리한 선택 가이드입니다.
3초 요약 — 필름·포장재의 미끄럼 특성을 정적·동적으로 관리하려면 슬레드(Sled) 방식 COF 시험(ASTM D1894·ISO 8295)이 표준입니다. 종이·인쇄용지는 TAPPI T549, 골판지는 ASTM D4521을 사용합니다.
마찰계수(COF)란 — 표면이 얼마나 잘 미끄러지는가
마찰계수(COF, Coefficient of Friction)는 서로 맞닿은 두 표면이 미끄러질 때 필요한 마찰력을 수직 하중으로 나눈 무차원 값입니다. 값이 작을수록 잘 미끄러지고, 클수록 잘 들러붙습니다. 필름·포장재에서는 이 값을 슬립성(미끄럼성)이라 부르며, 슬립제(slip agent) 첨가량이나 코팅 상태에 따라 크게 달라집니다. 마찰계수는 정지 상태에서 움직이기 시작할 때의 정적 마찰계수와, 이미 미끄러지는 중일 때의 동적 마찰계수 두 가지로 나눠 관리합니다.
한눈에 보는 선택표 — 목적별 방법·규격·장비
| 알고 싶은 것 | 대상 소재 | 대표 규격 | 해당 장비 |
|---|---|---|---|
| 포장 필름 슬립성(미끄럼성) | 플라스틱 필름·시트 | ASTM D1894 · ISO 8295 | FP-2260 (COF 픽스처) |
| 라미네이트·코팅면 마찰 | 라미네이트·코팅지 | ASTM D1894 | FP-2260 (COF 픽스처) |
| 인쇄·필기용지 미끄럼 | 비코팅 종이 | TAPPI T549 | FP-2260 (COF 픽스처) |
| 골판지·판지 미끄럼 | 골판지·섬유판 | ASTM D4521 | FP-2260 (COF 픽스처) |
| 박리강도·블로킹까지 확장 | 히트실·접착 라벨·필름 | ASTM F88 · D3330 · D3354 | FP-2260 (픽스처 교체) |
정적 마찰계수와 동적 마찰계수 — 무엇을 언제 보나
마찰계수 시험의 핵심은 하나의 시험에서 두 값이 동시에 나온다는 점입니다. 두 값은 알려주는 정보가 다릅니다.
정적 마찰계수(Static COF, μs)
정지해 있던 두 면이 처음 미끄러지기 시작하는 데 필요한 최대 힘을 슬레드 무게로 나눈 값입니다. 값이 크면 표면이 쉽게 미끄러지지 않는다는 뜻으로, 팔레트 위 적재물이 미끄러져 무너지지 않는 안정성이나 시트가 겹쳐 쌓였을 때의 밀림 저항을 판단할 때 봅니다.
동적 마찰계수(Kinetic COF, μk)
이미 일정 속도로 미끄러지는 동안의 평균 힘을 슬레드 무게로 나눈 값입니다. 자동 포장기나 인쇄기에서 필름·종이가 롤러와 가이드를 매끄럽게 지나가는지, 이송 중 걸리거나 튀지 않는지를 판단할 때 봅니다. 보통 동적 값이 정적 값보다 작습니다.
선택 기준 — 적재·보관 안정성이 문제라면 정적 마찰계수를, 고속 이송·자동화 라인의 취급성이 문제라면 동적 마찰계수를 우선으로 봅니다. 필름 슬립제 처방을 조정할 때는 두 값의 균형(너무 미끄럽지도, 들러붙지도 않게)을 함께 관리합니다.
어떻게 측정하나 — 슬레드(Sled) 방식
표준 마찰계수 시험은 슬레드(sled)라 부르는 규정된 무게의 추를 시료 표면 위에 얹고, 이를 일정 속도로 수평으로 끌면서 마찰력을 연속 기록하는 방식입니다. ASTM D1894에서는 일반적으로 200g·63.5mm 사각 슬레드를 사용하며, 시험 속도는 대표적으로 150 mm/min을 씁니다(규격·소재에 따라 조정). 슬레드가 움직이기 직전의 힘 피크가 정적 마찰력, 이후 미끄러지는 동안의 평균 힘이 동적 마찰력입니다. ISO 8295는 이 방법의 국제 등가 규격으로 63mm 슬레드를 규정합니다.
무차원 값 — 값이 작을수록 잘 미끄러짐 (정적·동적 각각 산출)
온도·습도, 시료 조건화, 슬레드 무게와 속도가 결과에 영향을 주므로, 값을 비교할 때는 반드시 같은 조건에서 측정한 값인지 확인해야 합니다. 표면끼리 겹쳐 재는 face-to-face 시험인지, 시료와 표준 강판 사이를 재는지도 규격에 맞춰 지정합니다.

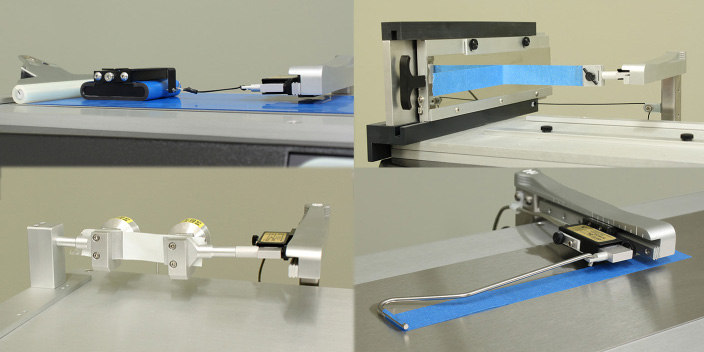

마찰계수 측정기(FP-2260) — 슬레드 방식 표준 장비
Thwing-Albert FP-2260은 포장재·필름 표면의 미끄럼 특성을 정량화하는 마찰계수(COF) 시험기입니다. 200g 슬레드를 일정 속도로 끌면서 정적·동적 마찰계수를 동시에 측정해, 필름이 너무 미끄럽거나 반대로 들러붙는 문제를 사전에 잡아냅니다. 0.5~10kg 하중셀을 도구 없이 교환할 수 있고, 같은 본체에 픽스처만 바꾸면 박리강도(Peel)·블로킹(Blocking) 시험까지 확장됩니다. ASTM D1894를 준거하며 MAP4 소프트웨어가 정적·동적 값과 마찰 곡선을 자동 분석합니다.
| 항목 | 사양 |
|---|---|
| 시험 항목 | 정적 COF(μs) · 동적 COF(μk) — 동시 측정 |
| 슬레드 | 200g 슬레드(Sled) · COF 전용 픽스처 |
| 하중셀 범위 | 0.5 / 1 / 2.5 / 5 / 10 kg (5종 교환) |
| 시험 속도 | 1 ~ 110 in/min (25 ~ 2,794 mm/min) 무단 조절 |
| 시험대 크기 | 60 × 25.4 cm |
| 소프트웨어 | MAP4 Materials Testing Software (Windows) |
| 적용 규격 | ASTM D1894 (COF) · 박리 F88·D3330 · 블로킹 D3354 확장 |
측정 시 확인할 것
- 시험 조건 고정 — 온도·습도가 다르면 슬립성이 달라집니다. 규격이 지정한 조건에서 시료를 충분히 조건화한 뒤 측정하고, 비교 대상과 조건을 일치시킵니다.
- 슬레드 무게·속도 — 규격이 지정한 슬레드 무게(일반적으로 200g)와 시험 속도를 지킵니다. 조건이 다르면 정적·동적 값이 함께 달라집니다.
- 측정 방향(face-to-face) — 같은 필름의 안쪽/바깥쪽, 겹치는 면 조합에 따라 값이 다릅니다. 규격이 요구하는 면 조합을 지정합니다.
- 표면 오염·정전기 — 지문·먼지·정전기가 마찰력을 왜곡합니다. 시료를 깨끗이 다루고 필요 시 제전합니다.
- 정적·동적 균형 — 슬립제 처방을 바꿀 때는 한 값만 보지 말고 정적·동적 균형을 함께 확인합니다.
정리 — 목적에서 시작해 장비로
마찰계수 시험 선택도 언제나 ‘무엇의 미끄럼 특성을, 어느 상황에서 알고 싶은가’에서 출발합니다. 적재 안정성이 걱정이면 정적, 자동화 라인 취급성이 걱정이면 동적을 우선으로 봅니다. 필름·라미네이트·코팅면은 ASTM D1894·ISO 8295, 종이는 TAPPI T549, 골판지는 ASTM D4521이 표준이며, 슬레드 방식 마찰계수 측정기 한 대로 이들 규격을 폭넓게 커버할 수 있습니다.
세경하이테크는 Thwing-Albert FP-2260 마찰·박리·블로킹 시험기를 공급합니다. 측정하려는 소재와 적용 규격, 필요한 시험 항목(COF·박리·블로킹)을 알려주시면 현장에 맞는 픽스처·하중셀 구성을 안내해 드립니다.
← 기술자료 목록으로
