ProGage Touch
터치스크린 자동 두께측정기. 분당 20회 자동 측정·기록. TAPPI T411·ISO 534 준거.
측정 원리: 데드웨이트(가중 레버) 정밀 마이크로미터
측정 범위: 1 / 2.5 / 5 / 12.7 mm (구성별)
정확도: ±0.001 mm~ (범위·압력발·추에 따라)
측정 속도: 가변속 모터 · 최대 20 tests/min
시료 저장: 최대 99개 · 단위 mil/μm/mm/in
소프트웨어: MAP4 / DAS · USB·PC 연동
적용 규격: TAPPI T411 · ISO 534 · ASTM D645/D374
제품 개요
Thwing-Albert ProGage Touch는 종이·판지·필름의 두께를 자동으로 반복 측정하는 터치스크린 정밀 두께측정기입니다. 시료를 올려두면 측정 헤드가 규정 압력으로 내려와 분당 최대 20회 자동 측정·기록하므로, 수동 측정에서 생기는 작업자 편차를 없애고 다수 시료를 빠르게 처리할 수 있습니다. TAPPI T411, ISO 534 등 국제 규격을 준거하며 코팅지·라미네이트·부직포·티슈 등 다양한 소재에 대응합니다. 측정값은 자동으로 통계 처리되어 평균·편차를 즉시 확인할 수 있어 제지·포장 품질관리에 적합합니다.
제품 영상
주요 특징
데드웨이트 방식: 가중 레버(weighted lever)로 시료에 가하는 압력을 낮춰, 하이로프트 부직포·티슈처럼 압력에 민감한 소재도 정확히 측정
교체형 압력발·추: 압력발(pressure foot)과 추 조합을 교체해 다양한 소재·규격에 대응
가변속 모터: 최대 20 tests/min으로 처리량을 높이면서 정확도 유지
강성 프레임: 영점·평행도 안정성 확보 · 정밀 교정 보장
커스텀 파라미터: 측정 속도·드웰 타임·개방 거리·복귀 속도를 저장 → 규격별/커스텀 셋업
사용자 프로파일: 비밀번호 보호 프로파일 4개 · 화면·파라미터 접근 제한
통계·데이터: 평균·최대·최소·표준편차 즉시 표시 · 결과 제외 편집 · USB·프린터·PC 전송
단위 전환: mil · μm · mm · in 자동 변환
측정 범위 (구성별)
범위 1 mm: 정확도 ±0.001 mm · 표시 분해능 0.001 mm
범위 2.5 mm: 정확도 ±0.0012 mm · 표시 분해능 0.001 mm
범위 5 mm: 정확도 ±0.0064 mm · 표시 분해능 0.005 mm
범위 12.7 mm: 정확도 ±0.013 mm · 표시 분해능 0.01 mm
비고: 정확도·평행도는 압력발 직경·추 무게에 따라 달라질 수 있음
사양
측정 속도: 가변속 · 최대 20 tests/min
시료 저장: 최대 99개
결과값: 평균 · 최대 · 최소 · 표준편차
테스트 모드: 단일 / 연속
개방 거리: 압력발–앤빌 간격 조절 가능
출력: USB 플래시 · 프린터 · PC(USB) · MAP4 호환
전원: 120 / 220 VAC
옵션·확장
샘플 피더: 자동 스트립 피더 · 최대 폭 7"(177.8mm) · 이송 0~20"(50.8cm) · 3.33 in/s(84.6mm/s) · 크로스릴 프로파일링
풋 스위치: 발로 시험 시작 → 양손으로 시료 삽입 가능
프린터: 40컬럼 컴팩트 프린터
DAS 소프트웨어: Windows 기반 · 실시간 한계선 대비 플롯 · 반자동 리포트 · 스프레드시트 내보내기
MAP4 소프트웨어: 드웰 타임 중 두께 변화 그래프 분석 · Excel 자동 내보내기 · 이력 검색·통계
적용 규격
TAPPI T411, ISO 534, ASTM D645, ASTM D374
적용 소재
종이·판지, 코팅지, 라미네이트, 부직포, 포장재, 티슈·위생지
Brunswick 두께 측정 시스템
0.000005" (0.127 μm) 분해능 고해상도 필름·포일 두께 측정. System 1·2·3 구성 선택.
분해능: 0.000005" (0.127 μm, 약 0.1 μm)
최대 측정 범위: 0.040" (약 1.0 mm)
System 구성: System 1 (기본) / System 2 (Floating Anvil) / System 3 (가변 측정력)
용도: 정밀 필름·포일·박막 두께 측정
측정력: System 3: 가변 측정력 선택 가능
제품 개요

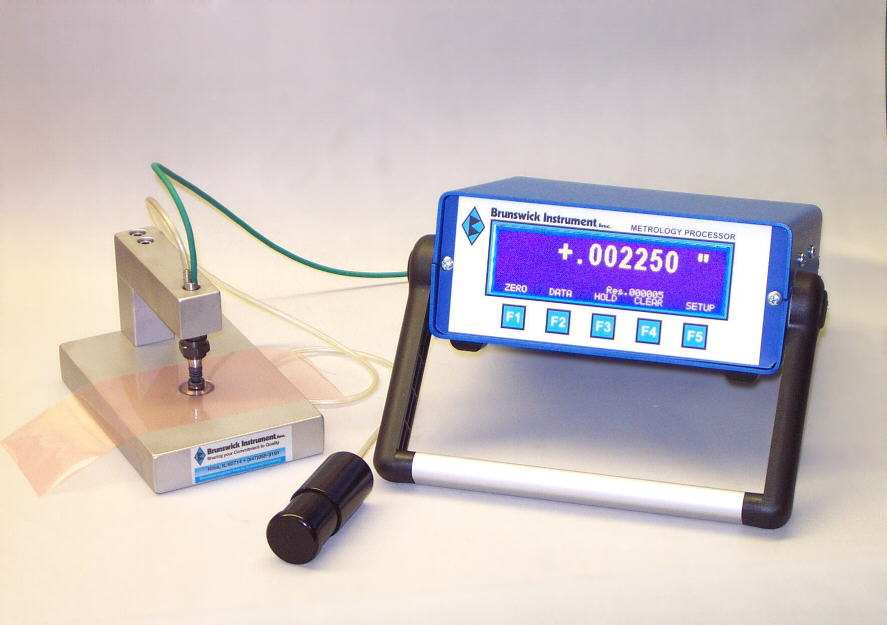

Brunswick Instrument 두께 측정 시스템은 필름·포일·박막의 두께를 0.000005"(약 0.1μm) 초고분해능으로 측정하는 접촉식 정밀 메트롤로지 장비입니다. Brunswick 고유의 플로팅 앤빌(Floating Anvil) 구조가 프로브 접점과 앤빌을 항상 완벽히 평행하게 자동 정렬해, 접점 정렬을 위한 주기적 정비 없이도 안정적인 반복 측정을 보장합니다. 진공 리트랙트(vacuum retract) 기능으로 프로브 팁을 들어 올려 연성 필름의 늘어짐·걸림 없이 시료를 넣고 뺄 수 있으며, 랩핑 카바이드 프로브 팁과 인증 게이지 블록으로 장기 정밀도를 유지합니다. MP-1 메트롤로지 프로세서로 푸시버튼 제로잉·인치/미터 전환·RS-232 데이터 출력을 지원하며, 용도에 따라 System 1(기본)·System 2(Performance)·System 3(R&D 가변 측정력)으로 구성합니다.
시스템 구성
System 1 — 기본: 접촉식 기본 구성 · 표준 측정력
System 2 — Performance: MP-1 프로세서 + TMS-1 플로팅 앤빌 스탠드 · 진공 리트랙트 · 푸시버튼 제로잉 · RS-232. 정렬 시간 최소화로 빠른 검사
System 3 — 실험실/R&D: System 2 + 가변 측정력(공기압 2~6 PSI = 10~100g) · MP-1VF 프로세서 · 풋스위치/원격 작동. 소재별 최적 압력 실험
주요 기능
플로팅 앤빌: 측정력 인가 시 앤빌이 프로브 접점과 자동 평행 정렬 → 주기적 정비 불필요
진공 리트랙트: 핸드 진공 펌프로 프로브 팁 상승 → 연성 필름 늘어짐·걸림 방지
MP-1 프로세서: Brunswick 자체 제작 디스플레이 · 푸시버튼 제로잉 · 인치/미터 전환 · RS-232 출력
카바이드 프로브 팁: 1/4" 평면(라운드 엣지·걸림 방지) · 랩핑 카바이드 · 장기 내마모
교정 검증: .01000" 인증 스틸 게이지 블록 제공
가변 측정력(Sys3): 공기압 조절 2~6 PSI → 10~100g · 작동에 20~60 PSI 건조·필터 공기 필요
성능 사양
분해능: 0.000005" (약 0.1 μm) · 0.040" 기준
측정 범위: 0 ~ 0.040" (0 ~ 약 1.0 mm)
데이터 출력: RS-232 디지털 (데이터 수집)
공기 연결(Sys3): 1/4" 퀵 디스커넥트 커플러
적용 소재
플라스틱 필름, 알루미늄 포일, 동박, 배터리 분리막, 광학 필름, 의료용 박막
MG-500C
0.1 μm 분해능 접촉식 정밀 두께측정기. 측정 범위 0~48 mm, 223.8 g 측정력. JIS 준거.
분해능: 0.1 μm (0.0001 mm)
측정 범위: 0 ~ 48 mm
측정력: 223.8 g (2.196 N)
측정 압력: 5.5 gf/mm² (약 53.9 kPa)
본체 중량: 45 kg
적용 규격: JIS 규격 준거
제품 개요

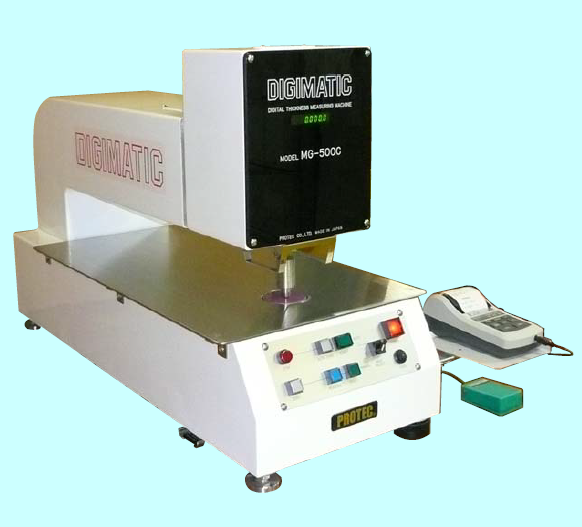

MG-500C는 0.1μm 분해능의 접촉식 정밀 두께측정기입니다. 0~48mm 측정 범위와 223.8g 일정 측정력으로 JIS 규격에 준거해 측정하며, 45kg의 견고한 스탠드 구조로 반복 정밀도가 높아 필름·시트·판재의 표준 두께 검사에 사용됩니다.
사양
분해능: 0.1 μm
측정 범위: 0 ~ 48 mm
측정력: 223.8 g (2.196 N)
측정 압력: 5.5 gf/mm²
앤빌 직경: JIS 규격 기준
디스플레이: 디지털 수치 표시
본체 중량: 45 kg
전원: AC 전원
측정 원리
방식: 접촉식(Contact) — 스핀들이 시료에 접촉 후 이동량을 정밀 측정
측정력: 223.8 g 일정 하중으로 시료 접촉 · 재료 압축 최소화
측정 압력: 5.5 gf/mm² (JIS 규격 준거)
적용 규격
JIS 규격
적용 소재
종이·판지, 플라스틱 필름, 고무·가스켓, 금속 박판, 부직포, 의료용 소재
