와이어·실 텐션메타

TX-1 Series

극세선·필라멘트 전용 디지털 장력계. 코일 와인딩, EDM, 섬유 공정 표준 장비.

측정 범위: 0 ~ 125 g / 0 ~ 1,000 g / 50 ~ 5,000 g (모델별)

정확도: ±1% Full-scale

배터리: NiMH 충전식 · 연속 8시간

교정: NIST 추적 가능 교정 인증서 표준 제공

단위: g / lb / N 선택

보증: 1년 (공장 결함)

제품 개요

Tensitron TX-1은 극세선·필라멘트의 장력을 정밀 측정하는 디지털 핸드헬드 장력계입니다. 측정할 선을 3개의 롤러 사이로 통과시키면 주행 중인 선의 장력이 디지털로 표시되어, 코일 와인딩·EDM 방전가공·광섬유 인선 등 가는 선재를 다루는 공정에서 실시간 장력 관리가 가능합니다. 구리선(20 AWG 이하), 마그넷 와이어, 카본 파이버, 광섬유, 얀·필라멘트 등 다양한 소재에 대응하며, 측정 범위별 모델(TX-125-1 ~ TX-1000-1)을 선택할 수 있습니다. 작업자의 감에 의존하던 장력 관리를 디지털 수치로 정량화해 단선·품질 편차를 줄입니다.

모델 라인업

TX-125-1: 0 ~ 125 g · 동선 54~37 AWG / 필라멘트 0.01~0.15 mm

TX-1000-1: 0 ~ 1,000 g · 동선 40~32 AWG / 필라멘트 0.01~0.30 mm

TX-5000-1: 50 ~ 5,000 g · 동선 40~28 AWG / 필라멘트 0.01~0.50 mm

TX-5EDM-1: 50 ~ 5,000 g · EDM 와이어 0.10/0.15/0.20/0.25/0.30 mm

주요 사양

디스플레이: 디지털 LCD · 컬러바 그래픽 · 5자리

데이터 출력: 아날로그 출력 (Option A) / RS-232 시리얼 (Option E)

속도·길이 측정: 옵션 S 추가 시 가능

롤러: 표준: V홈 (와이어·필라멘트용) · 옵션: 플랜지/원통/스쿠프 형상

마운팅 브래킷: 자석 베이스 TR-700 (옵션)

커스텀 교정: 최대 10개 재료별 교정 저장

적용 소재

구리선 (20 AWG 이하), EDM 와이어, 마그넷 와이어, 카본 파이버, 광섬유, 유리섬유 로빙, 얀·스레드·필라멘트, 테이프·리본 (38mm 이하), 튜빙 (5mm 이하)

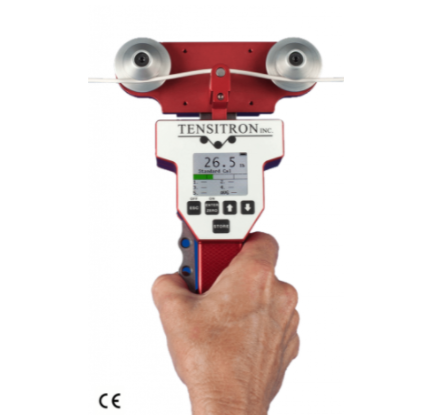

LX-1 Series

중형 와이어·케이블 장력계. 코일 와인딩·EDM·섬유 제조 공정 대응.

측정 범위: 0.5 ~ 500 lb (모델에 따라 다름)

정확도: ±2% Full-scale

배터리: NiMH 충전식 · 연속 8시간

단위: lb / kg / daN 선택

교정: NIST 추적 가능 교정 인증서 표준 제공

보증: 1년 (공장 결함)

제품 개요

Tensitron LX-1은 중형 와이어·케이블용 디지털 장력계입니다. TX-1보다 굵은 구리선(1~19AWG)·강선·브레이드 케이블(1/4인치 이하)에 대응하며, 3롤러에 걸어 주행 장력을 디지털로 표시해 코일 와인딩·EDM·케이블 제조 공정의 장력을 관리합니다.

모델 라인업

LX-25-1 (저범위): 0.5~25 lb · 정확도 ±0.5 lb · 분해능 0.2 lb

LX-50-1 (저범위): 1~50 lb · 정확도 ±1 lb · 분해능 0.2 lb

LX-100-1 (표준): 1~100 lb · 정확도 ±2 lb · 분해능 0.2 lb

LX-250-1 (표준): 1~250 lb · 정확도 ±5 lb · 분해능 0.2 lb

LX-500-1 (표준): 1~500 lb · 정확도 ±10 lb · 분해능 1 lb

LX-100/250/500-W-1 (와이드): 넓은 소재 대응 · 8.5인치 폭

주요 사양

디스플레이: 디지털 LCD · 컬러바 그래픽

데이터 저장: 연속/단일 포인트 저장 · 통계 기능

데이터 출력: 아날로그 출력 (Option A) / RS-232 시리얼 (Option E)

롤러: 표준: 라디어스형 (원형 소재 최대 8mm) · 옵션: 원통형 (평면 소재)

커스텀 교정: 각 소재별 캘리브레이션 (10ft 샘플 필요)

적용 소재

구리선 1~19 AWG, 고체 강선 (.08" 이하), 브레이드 케이블 (1/4" 이하), 테이프·밴드 (1인치 이하), EDM 와이어, 코일 와인딩

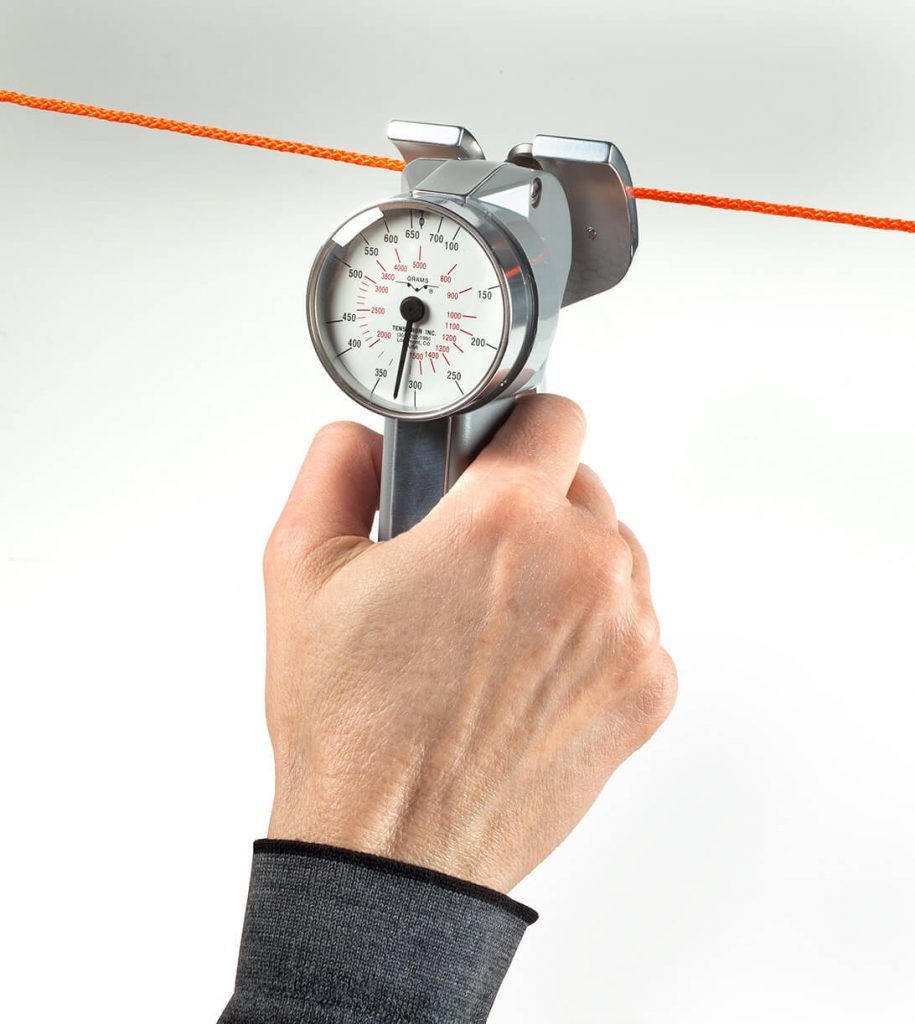

TR Series

기계식 아날로그 와이어·필라멘트 장력계. 배터리 없이 즉각 현장 측정.

측정 범위: 0 ~ 5,000 g (모델별 7단계)

정확도: ±8% Full-scale (특수 교정 시 ±2% 가능)

구동 방식: 기계식 (배터리 불필요)

다이얼: 흑색(1회전)+적색(2회전) 2중 눈금

교정: NIST 추적 가능 교정 인증서 표준 제공

보증: 1년 (공장 결함)

제품 개요

Tensitron TR 시리즈는 배터리 없이 작동하는 기계식 아날로그 장력계입니다. 와이어·필라멘트를 롤러에 걸면 다이얼이 즉시 장력을 표시해, 전원 걱정 없이 현장 어디서나 빠른 점검이 가능합니다.

모델 라인업

TR-25: 3 ~ 25 g · 정확도 ±2 g

TR-125: 3 ~ 125 g · 정확도 ±10 g

TR-250: 3 ~ 250 g · 정확도 ±20 g

TR-1000: 5 ~ 1,000 g · 정확도 ±80 g

TR-2000: 25 ~ 2,000 g · 정확도 ±160 g

TR-4000: 50 ~ 4,000 g · 정확도 ±320 g

TR-5000: 100 ~ 5,000 g · 정확도 ±400 g

옵션

롤러 형상: 표준: V홈 · 옵션: 플랜지/원통/스쿠프 (-R 옵션)

마운팅 브래킷: 자석 베이스 TR-700 · 핸즈프리 연속 모니터링

내부식 버전: -RT 버전 (습윤 환경 대응)

적용 소재

구리선 (20 AWG 이하), EDM 와이어 (0.8mm 이하), 마그넷 와이어, 고체 강선 (0.5mm 이하), 꼬임 강선 (1mm 이하), 얀·스레드·필라멘트, 유리섬유 로빙, 카본 파이버, 광섬유 스트랜드, 테이프·리본 (38mm 이하), 튜빙 (6mm 이하)

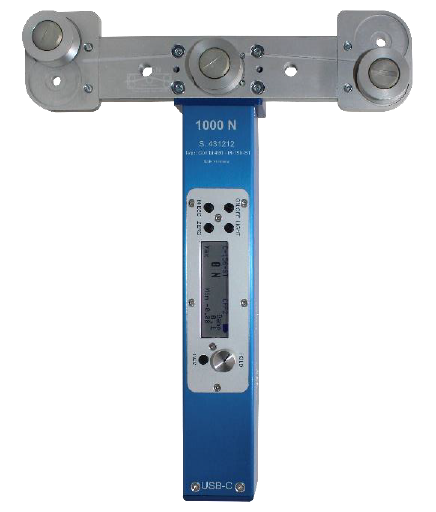

COMBI 490-XX-ST

전자식 인장력 측정 장치. 한 손 조작, USB-C 출력, NiMH 배터리.

공칭 하중: 100 / 200 / 300 / 500 / 1,000 / 2,000 N

측정 오차: < 2% (0~교정 포인트 범위)

과부하 보호: 공칭 하중의 500%

롤러 간격: X = 180 ~ 480 mm 조정 가능

무게: 600 ~ 1,000 g (버전 따라 다름)

하우징: 알루미늄 합금

제품 개요

Tensometric COMBI 490-XX-ST는 한 손 조작형 전자식 인장력 측정 장치입니다. USB-C 데이터 출력과 NiMH 충전 배터리를 갖추고 다양한 측정 헤드와 조합되며, 현장 장력 점검과 데이터 기록을 겸합니다.

주요 기능

제로 설정: 자동 영점 조정

디스플레이: 조명 LCD · 5자리 · MIN/MAX 메모리

데이터 저장: 실시간 클록 포함 측정값 저장

데이터 출력: USB-C 인터페이스

배터리: NiMH 내장 충전식 (충전 소켓 포함)

교정: 최대 10개 2포인트 교정 저장 가능

단위: N / daN / kN / kg / lb / oz

감쇠: 측정값 댐핑 조정 가능

기타: HOLD 기능 · 미사용 시 스탠바이

측정 헤드 사양

M150 적용: 케이블·스트랜드 최대 Ø25mm · 롤러를 소재에 가압 측정

M156 적용: 케이블·코드·와이어 Ø5mm 이하 / 평면 소재 5~40mm

롤러 재질: 이중 볼 베어링 V형 알루미늄 (세라믹 코팅·강철 옵션)

재료 속도: 최대 2,000 m/min

적용 소재

케이블, 와이어·스트랜드, 테이프, 평면 소재 (5~40mm)

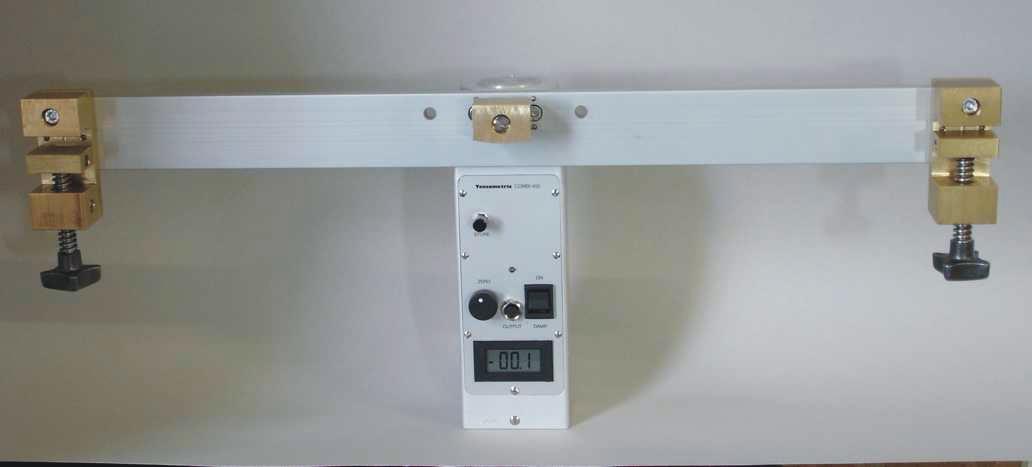

COMBI 490 M600

정적 장력 전용 전자식 텐션미터. 가이 로프, 케이블 프리텐션 측정.

공칭 하중: 50 / 100 / 199.9 / 300 / 500 / 1,000 / 1,999 N

과부하 보호: 300 ~ 500% (공칭 하중별)

측정 오차: < 0.5% (통합 측정 시스템)

디스플레이: 3½자리 LCD · 10mm 숫자 · 초당 3회 갱신

전원: 9V 배터리 6LR61 · 약 75시간

하우징: 알루미늄 합금 · 약 600~1,000g

제품 개요

Tensometric COMBI 490 M600은 정적 장력 전용 전자식 텐션미터입니다. 가이 로프·케이블의 프리텐션처럼 정지 상태 장력을 측정하며, COMBI 표시부와 결합해 설치 케이블의 장력 셋업에 사용됩니다.

주요 기능

측정 방식: 케이블을 두 클램프로 고정 후 정적 장력 직접 읽기

가이드 간격: X = 180mm (와이어) ~ 480mm (케이블) · 주문 커스텀 가능

클램프: 황동 클램프 2개 (로프용) · 기타 클램프 주문 제작 가능

영점 조정: 측정 롤러 무게 보정 (회전 노브)

HOLD 기능: 버튼 한 번으로 마지막 측정값 고정

피크 표시: 옵션: 버튼으로 피크값 표시

아날로그 출력: 0 ~ +1V (공칭 하중 0~100% 대응)

감쇠: 측정값 댐핑 스위치 가능

적용 소재

가이 로프 (Ø18mm 이하), 프리텐션 케이블, 모어링 로프, 와이어 로프

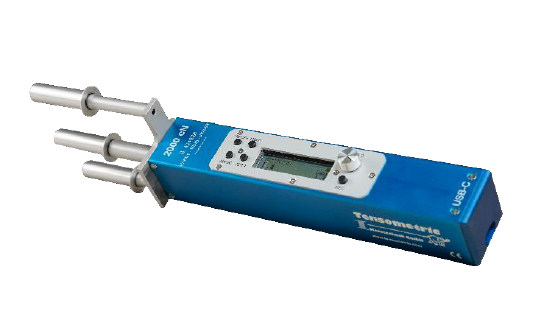

HANDY-TENS VK / VK2-ST

광범위 핸드헬드 장력계. USB-C 출력, NiMH 배터리, 슬라이딩 롤러.

VK-ST 범위: 1 ~ 20,000 cN (1cN 단계)

VK2-ST 범위: 2,000 cN / 80 N / 100 N

측정 오차: < 2% (0~교정 포인트)

과부하 보호: 500%

배터리: NiMH 내장 충전식

무게: 400 ~ 700 g (버전별)

제품 개요

Tensometric HANDY-TENS VK/VK2-ST는 광범위 소재 대응 핸드헬드 장력계입니다. 슬라이딩 롤러로 소재를 쉽게 걸고 USB-C로 데이터를 출력하며, NiMH 배터리로 현장 순회 측정에 적합합니다.

주요 기능

제로 설정: 자동 영점

디스플레이: 조명 LCD · 5자리 · MIN/MAX 메모리

단위: g / cN / N / oz

데이터 저장: 실시간 클록 포함

데이터 출력: USB-C 인터페이스

HOLD 기능: 버튼으로 마지막 측정값 고정

교정 저장: 최대 10개 2포인트 교정

스탠바이: 미사용 시 자동

롤러 사양

표준 롤러: 정밀 볼 베어링 가이드 · 긴 홀더

재료 속도: 최대 2,000 m/min

옵션 롤러: 세라믹 코팅 (최대 6,000 m/min) / 강철 / 2~65mm 테이프용 원통형

적용 소재

실·카펫 얀, 와이어 (극세), 필라멘트, 테이프, 기타 유연 소재

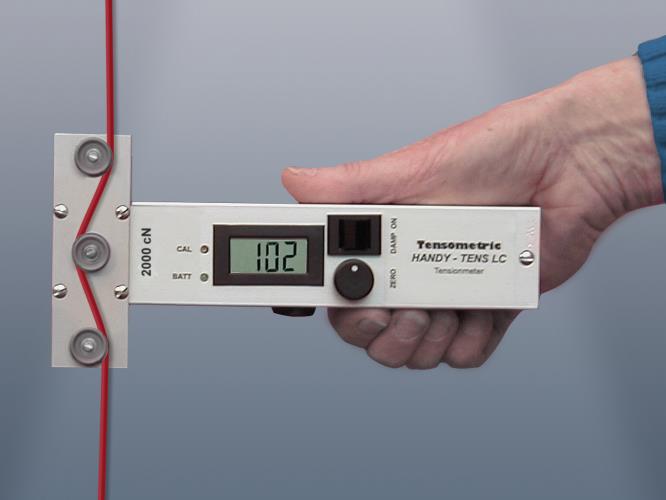

HANDY-TENS LC

로드셀 내장 핸드헬드 장력계. 실험실·현장 겸용.

공칭 하중 Type 20N: 최대 20 N (1 cN 단계) · 롤러 간격 63mm / 133mm

공칭 하중 Type 100N: 최대 100 N (0.1 N 단계) · 롤러 간격 133mm

과부하 보호: 500%

전원: 9V 배터리 6LR61 · 약 75시간

무게: 300 g

하우징: 알루미늄 합금

제품 개요

Tensometric HANDY-TENS LC는 로드셀을 내장한 핸드헬드 장력계입니다. 로드셀 방식의 안정된 정확도로 실험실 교정 측정과 현장 점검을 겸하며, 다양한 공칭하중 헤드를 선택할 수 있습니다.

주요 기능

디스플레이: 3½자리 LCD · 10mm 숫자 · 초당 3회 갱신

영점: 회전 노브 간편 조정

HOLD 기능: 버튼으로 마지막 측정값 고정

피크 표시: 옵션: 버튼으로 피크값만 표시

감쇠: 진동 소재 측정 시 댐핑 스위치

롤러 사양

표준 롤러: Ø10mm 이중 볼 베어링 알루미늄

옵션 롤러: 세라믹 코팅 (최대 2,200 m/min) / 강철 / 테이프용

교정: 공장 교정 · 현장 고객 직접 교정 가능

적용 소재

극세 와이어 (Ø0.5mm 이하), 섬유·텍스타일, 테이프, 기타 선형 소재

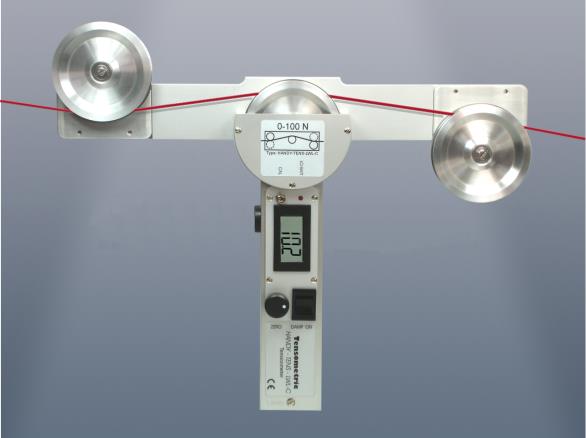

HANDY-TENS LWL

대구경 롤러 탑재 핸드헬드 장력계. 광섬유·탄소섬유 비파괴 측정 특화.

LWL 범위: 0 ~ 1,999 cN (1 cN 단계)

LWL-C 범위: 0 ~ 100.0 N (0.1 N 단계)

측정 오차: < 1%

과부하 보호: 500%

전원: 9V 배터리 6LR61 · 약 75시간

무게: 500 g

제품 개요

Tensometric HANDY-TENS LWL은 대구경 롤러를 탑재한 광섬유·탄소섬유 전용 핸드헬드 장력계입니다. 큰 곡률 반경의 롤러가 취약한 섬유의 꺾임을 방지해, 광섬유·카본 필라멘트의 장력을 비파괴로 측정합니다.

주요 사양

롤러: Ø50mm 대구경 볼 베어링 알루미늄 (V홈)

디스플레이: 3½자리 LCD · 초당 3회 갱신

HOLD 기능: 버튼으로 마지막 측정값 고정

피크 표시: 옵션: 버튼으로 피크값만 표시

감쇠: 진동 소재 측정 시 댐핑 스위치

교정: 공장 교정 · 현장 고객 직접 교정 가능

4가지 롤러 배치

배치 1: 핸드 측정용 · 소재 삽입 용이

배치 2: 배치 1에서 헤드 경량 회전으로 전환

배치 3: 설치형 · 소재 진행 방향 무편향

배치 4: 설치형 · 직경 변화가 측정에 영향 없음

적용 소재

광섬유, 탄소 섬유, 굽힘 손상 민감 소재

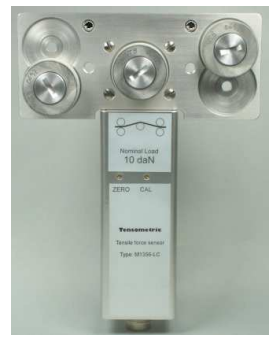

M1156-LC / M1356-LC

핸드·설치 겸용 측정 헤드. 스트레인게이지 풀브리지 방식.

공칭 하중: 5 / 10 / 20 / 50 / 100 daN

측정 오차: < 0.3%

측정 원리: 스트레인게이지 풀브리지

롤러 간격: 90 / 180 / 280 mm (M1156) · 180 / 280 / 380 / 480 mm (M1150)

재료 속도: 최대 1,200 m/min

보호 등급: IP 40

제품 개요

Tensometric M1156-LC/M1356-LC는 핸드·설치 겸용 3롤러 측정 헤드입니다. 스트레인게이지 풀브리지가 측정 롤러의 라디얼 포스를 전기 신호로 변환하며, COMBI 표시부에 연결해 휴대 측정하거나 라인에 고정해 연속 측정합니다.

시리즈 비교

M1150-LC: Ø25mm 이하 케이블·스트랜드 · 가압 방식 측정 · 외부 앰프 필요

M1156-LC: Ø2mm 이하 와이어·코드·실 · 4방향 롤러 가이드 · 외부 앰프 필요

M1350-LC: M1150-LC + 내장 앰프 · 24V 구동 · 0~10V 출력

M1356-LC: M1156-LC + 내장 앰프 · 24V 구동 · 0~10V 출력

전기 사양 (LC 시리즈)

특성값: 1.5 mV/V

온도 범위: +10 ~ +35°C

온도 계수: < ±0.1 %/°C

과부하: 최소 5배

고유 주파수: 150 ~ 300 Hz (공칭 하중 따라)

앰프 내장 (350/1356) 출력

전원: 24V (옵션: 5V / 12V / ±15V)

출력 신호: 0 ~ 10V (공칭 하중 0~100%)

출력 옵션: 4~20 mA 전류 출력

영점·게인: 드라이버로 현장 조정 가능

적용 소재

스트랜드 와이어, 케이블 (Ø25mm 이하), 코드·실 (Ø2mm 이하), 리본 (25mm 이하)

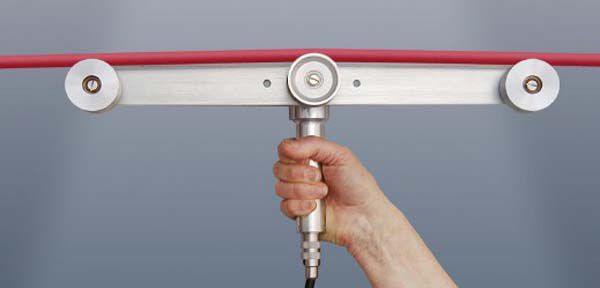

M150 / M350

비삽입 압력식 측정 헤드. 소재에 헤드를 가압하는 설치·핸드 겸용.

공칭 하중: 5 daN / 10 daN / 3 hN / 5 hN / 1 kN / 2 kN / 3 kN

측정 원리: 용량식 (Capacitive)

측정 오차: < 1%

롤러 간격: 480mm (표준) · 180/280/380mm 옵션

재료 속도: 최대 1,200 m/min

보호 등급: IP 40

제품 개요

Tensometric M150/M350은 소재를 끼우지 않고 헤드를 눌러 측정하는 비삽입 압력식 측정 헤드입니다. 이미 걸려 있는 실·와이어에 헤드를 가압하는 것만으로 장력을 읽어, 라인을 끊거나 통과시킬 수 없는 상황에 적합합니다.

M150 vs M350

M150: 외부 Tensometric 앰프 필요 · 측정 헤드만 공급

M350: 내장 앰프 · 5V/12V/24V/±15V 구동 · 0~10V 아날로그 출력

핸드 측정: M150 + MINI 710 앰프 필요

주요 사양

롤러 재질: AlCuMgPb · 옵션: 세라믹 코팅

측정 범위: 공칭 하중의 약 5 ~ 100%

고유 주파수: 150 ~ 300 Hz

과부하: 최소 10배

온도 계수: 0.1 %/°C

온도 범위: +10 ~ +35°C

적용 소재

와이어, 케이블 (Ø25mm 이하), 로프, 프로파일, 테이프, 벨트

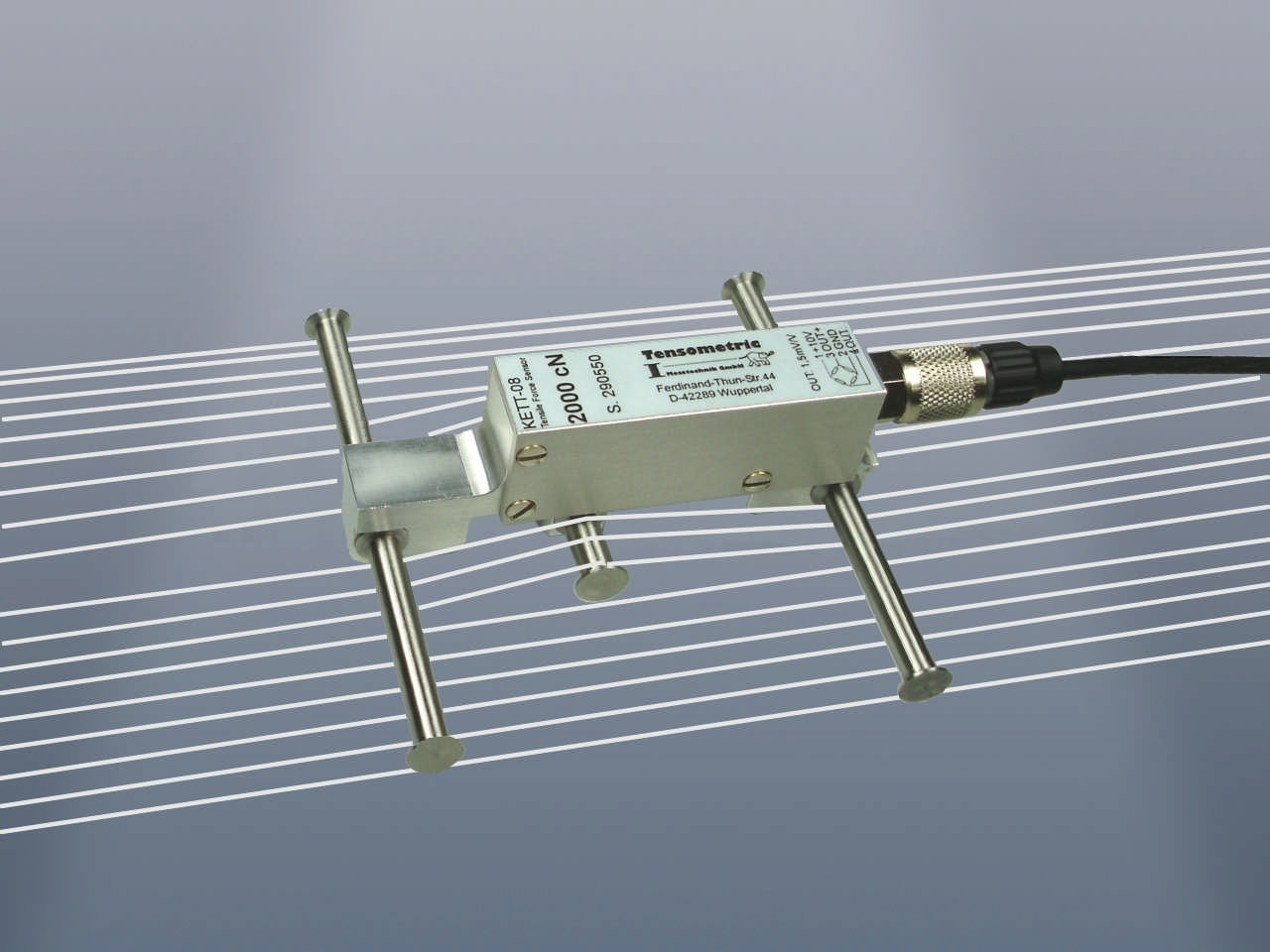

KETT-08

경사(Warp) 실 전용 장력계. 직기 생산 현장 20mm 폭 측정.

공칭 하중: 1,999 cN / 30.0 N (20mm 폭 기준)

측정 오차: < 0.3%

측정 원리: 스트레인게이지 풀브리지

무게: 75 g

입출력 저항: 350 Ω

보호 등급: IP 50

제품 개요

Tensometric KETT-08은 직기의 경사(warp) 실 전용 장력계입니다. 20mm 폭 측정부로 촘촘한 경사 다발의 장력을 직기 위에서 직접 측정해, 제직 중 경사 장력 편차로 인한 직물 결점을 예방합니다.

측정 방법

사용 방식: 텐션미터를 경사 위에 올려놓고 20mm 폭의 실 수를 손으로 센서 위로 통과시킴

측정 방향: 수평 또는 수직 주행 경사 모두 측정 가능

슬림 설계: 경사의 가장자리에서도 측정 가능

전기 사양

공칭값: 1.5 mV/V

온도 범위: +5 ~ +60°C

온도 계수: < ±0.05 %/°C

최대 급전 전압: 10V

고유 주파수: 최소 600 Hz

과부하 보호: 4배

DMS-TENS 표시 장치

디스플레이: 3½자리 LCD · 10mm 숫자

전원: 9V 블록 배터리

아날로그 출력: 0 → +1V

크기: 40 × 30 × 170 mm

옵션: DMS-TENS-P: 피크값 표시 추가

적용 소재

경사 실 (Warp), 직물 생산, 섬유 공정

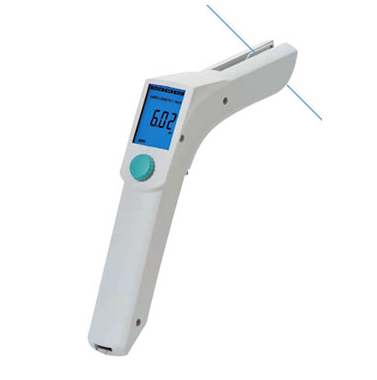

MLT WESCO Yarn Meter

편직기 전용 포터블 얀 미터. 소모량·속도·장력 동시 측정.

장력 범위: 0 ~ 50 cN (Normal / Average / Peak)

최대 실 속도: 1,000 m/min (또는 900 yd/min)

회전 측정 범위: 1 ~ 100 회전

정확도: ±1 cm 또는 ±1 인치

배터리: 1.2V NiMH 충전식 2개 · 약 50시간

충전 시간: 약 6 ~ 8시간

제품 개요

MLT WESCO Yarn Meter는 편직기 전용 포터블 얀 미터입니다. 실 소모량·급사 속도·장력을 동시에 측정해 편직기별 급사 조건을 비교·표준화하며, 니트 품질과 원사 사용량 관리에 사용됩니다.

측정 파라미터

얀 소모량: 머신 회전당 m 또는 야드 (1~100 회전 범위 설정)

얀 속도: m/min 또는 yd/min

장력: cN · Normal / Average / Peak 동시 표시

기계 속도: 현재 기계 속도 표시

기술 사양

디스플레이: 백라이트 LCD · 1 ~ 9,999 m 또는 인치

전원: 100~240V AC 50/60Hz 충전기 (5V 2A)

스탠바이: 약 300시간

소프트웨어: 옵션: PC 전송 인터페이스

적용 기계

환편기 (Circular), 평편기 (Flat), 양말편기 (Sock), 경편기 (Warp), 호시어리 기계, 심리스 기계

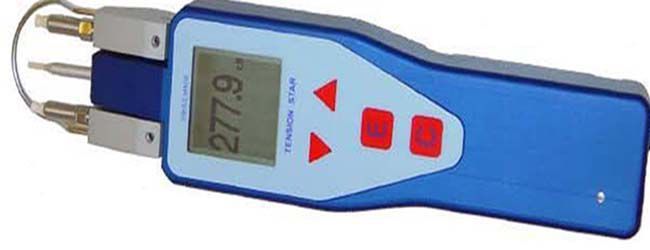

TS205P

와이어·실 장력 측정 전용 장력계. 컴팩트 설계.

용도: 와이어·실 장력 측정

설계: 컴팩트

문의: 상세 사양은 견적 문의

제품 개요

Tensometric TS205P는 와이어·실 장력 측정 전용의 컴팩트 장력계입니다. 소형 설계로 좁은 공정부에서도 다루기 쉬워 간이 순회 점검용으로 활용됩니다.

제품 안내

상세 사양: 제품 사양은 별도 문의 주시기 바랍니다.

연락처: 070-7124-3396 · skic@hipkorea.co.kr
