Compact BHM
Compact BHM 작동 시연 영상 — 측정부터 데이터 통신까지 전 과정

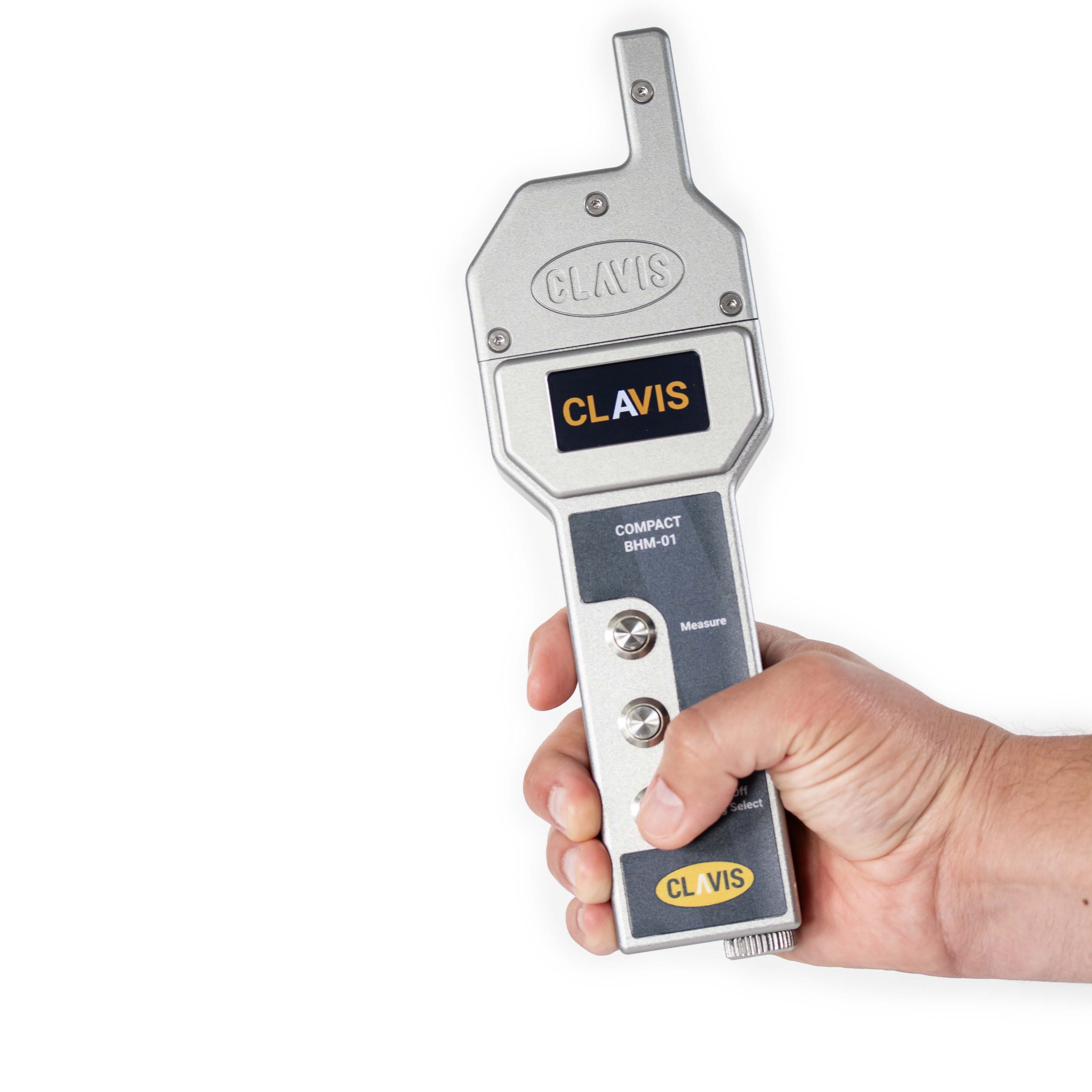

Compact BHM은 250 × 78 × 30mm, 0.7kg(1.5 lbs)의 초소형·경량 설계로, 기존 휴대용 장력계보다 훨씬 좁은 공간에서도 사용할 수 있는 차세대 벨트 장력계입니다. 풀컬러 LCD, Wi-Fi 내장, IP54 방진방수로 어떤 현장에서도 정밀 측정이 가능합니다.
1 / 5
주요 특징
외형 및 재질
- 크기: 250 × 78 × 30 mm
- 무게: 0.7 kg (1.5 lbs)
- 재질: 양극산화 처리 알루미늄 프레임 (회색 추가 보호)
디스플레이
- 고해상도 풀컬러 LCD
- 해상도: 320 × 170 픽셀
- 시야각: 70°
- 베젤로 화면 보호
버튼 구성
- 상단 버튼: 측정값 취득 (Take measurement)
- 중간 버튼: Wi-Fi 활성화 / 데이터 기록
- 하단 버튼: 전원 ON / 프로그램 선택
배터리
- AA 배터리 2개
- 연속 사용 4시간 / 일반 사용 8시간
- 분리형 배터리 컴파트먼트
- 배터리 잔량 10%(약 1시간)에서 부족 표시
- 2분 미사용 시 자동 전원 차단
측정 사양
| 측정 범위 | 30 Hz ~ 800 Hz |
|---|---|
| 보호 등급 | 센서 헤드 IP32 / 본체 IP54 |
| 작동 온도 | +1°C ~ +50°C (+34°F ~ +122°F) |
| 센서 헤드 | 탈착형 (Detachable) — 표준 및 커스텀 옵션 제공 |

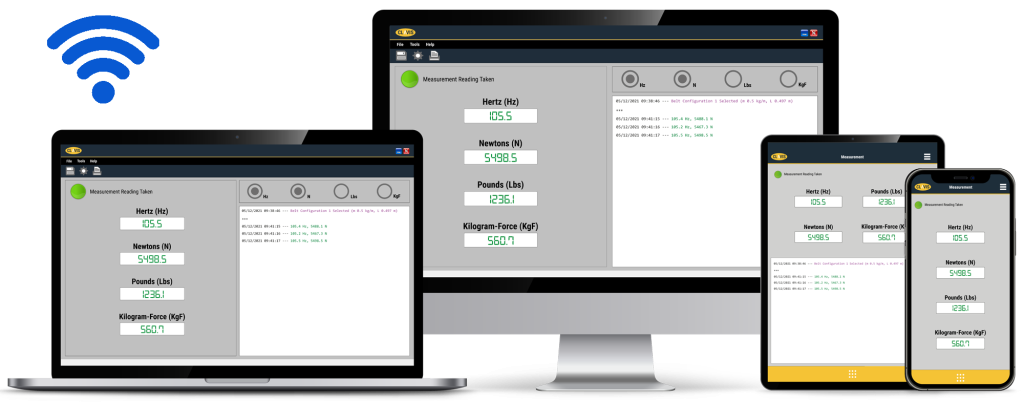

| 통신 | Wi-Fi 내장 — 중간 버튼으로 활성화 |
| 외형 크기 | 250 × 78 × 30 mm |
| 무게 | 0.7 kg (1.5 lbs) |
측정 범위 30~800Hz는 기존 타입 3~7 장력계(600Hz 상한)보다 넓어 고장력 고주파 벨트 및 정밀 소형 벨트까지 커버합니다. Wi-Fi 내장으로 PC·태블릿과 무선 데이터 연동이 가능합니다.

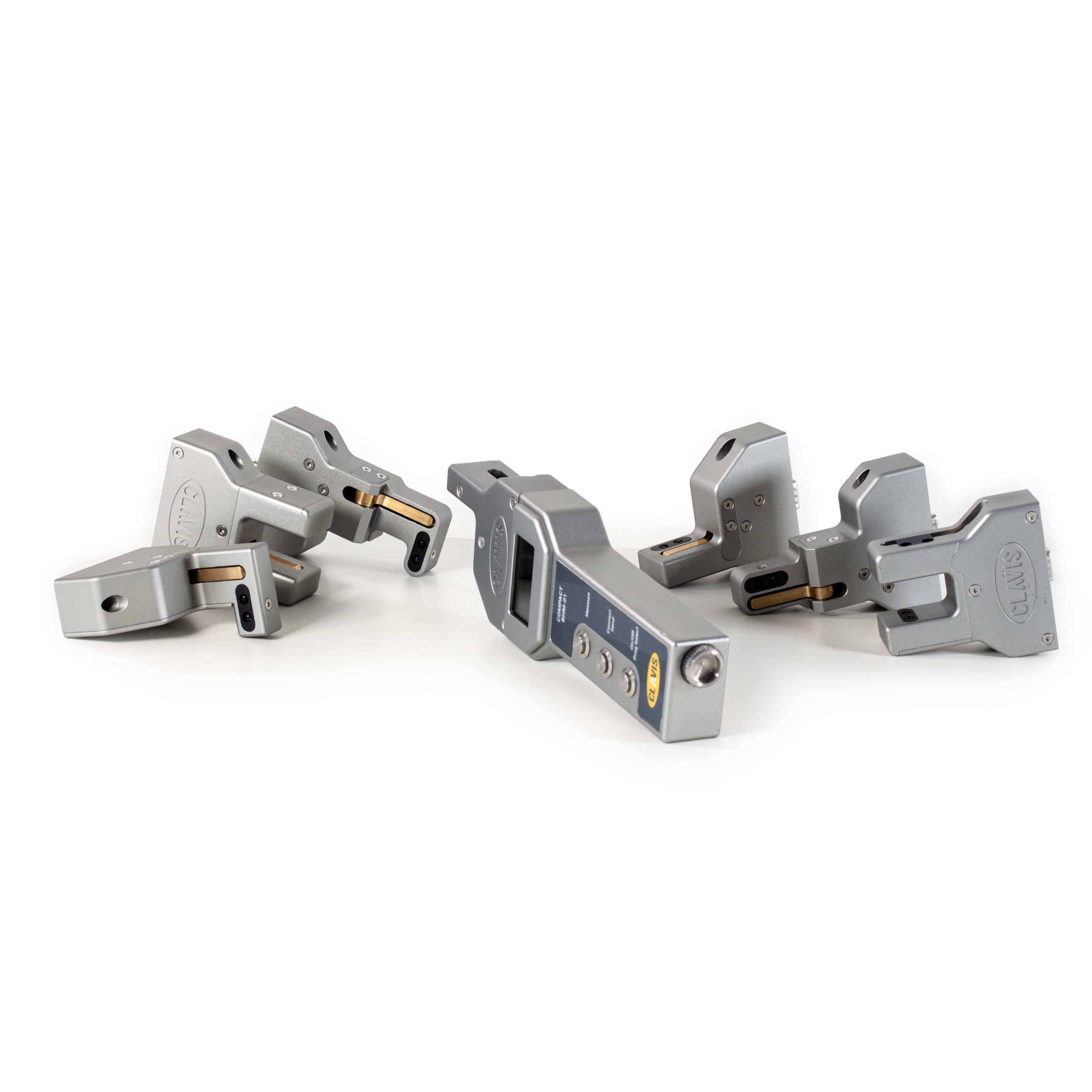

탈착형 센서 헤드

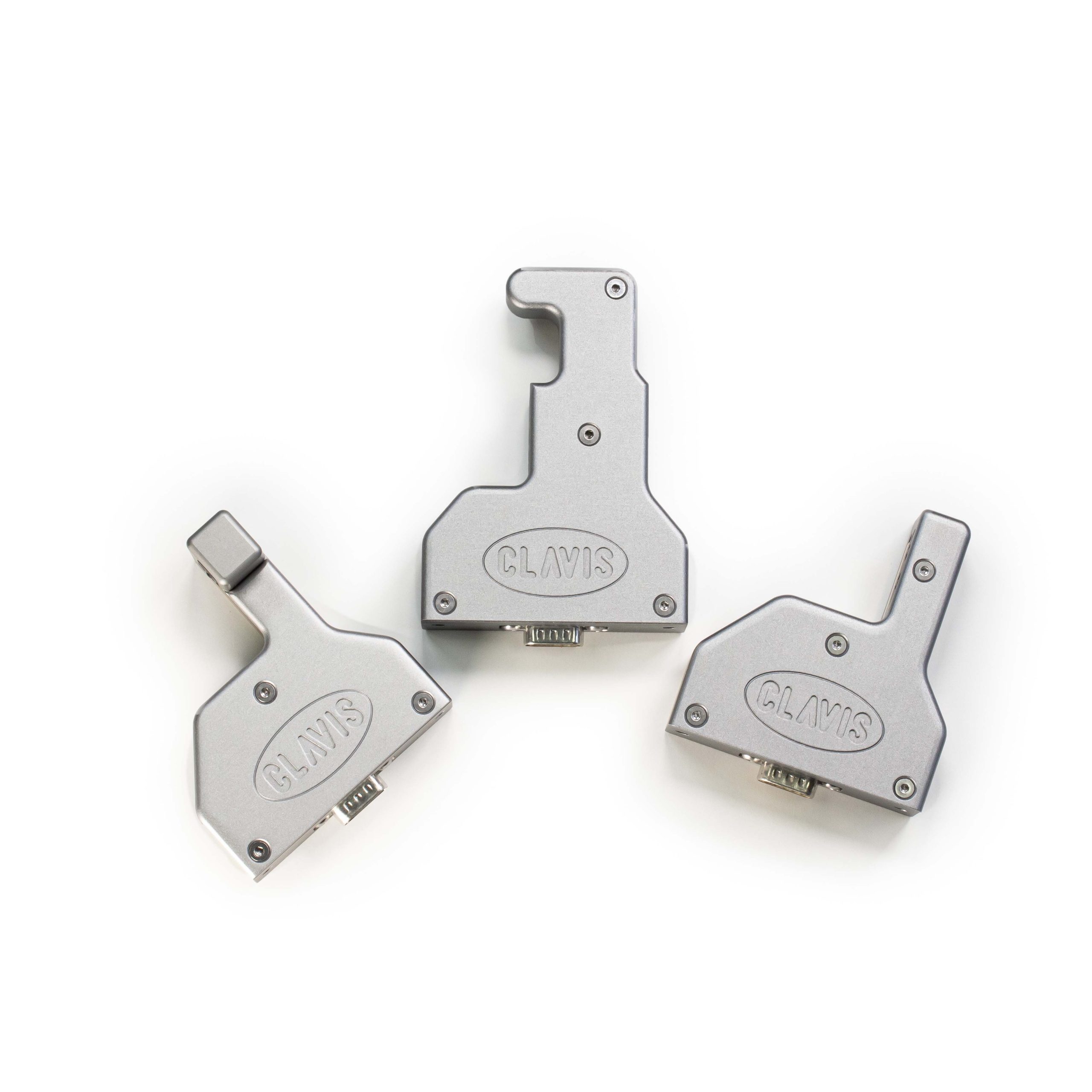

탈착형 센서 헤드 — 표준 및 커스텀 헤드 교체로 다양한 벨트·공간 조건 대응
Compact BHM은 탈착형 센서 헤드를 채택하여 측정 환경에 맞춰 헤드를 교체할 수 있습니다. 표준 헤드 외에 협소한 공간이나 특수 벨트 형상에 맞는 커스텀 메이드 옵션이 제공됩니다.
Compact BHM vs 기존 휴대용 장력계
| Compact BHM | 타입 3·4·5·7 | |
|---|---|---|
| 크기 | 250 × 78 × 30 mm | 더 큰 핸드헬드 바디 |
| 무게 | 0.7 kg | 1~1.5 kg |
| 측정 범위 | 30~800 Hz | 최대 600 Hz |
| 디스플레이 | 컬러 LCD 320×170 | 숫자 LED |
| 통신 | Wi-Fi 내장 | RS-232 (타입 5·7만) |
| 보호 등급 | IP54 (본체) / IP32 (센서) | IP32 수준 |
| 센서 헤드 | 탈착형 (커스텀 가능) | 일체형 또는 교체형 |
