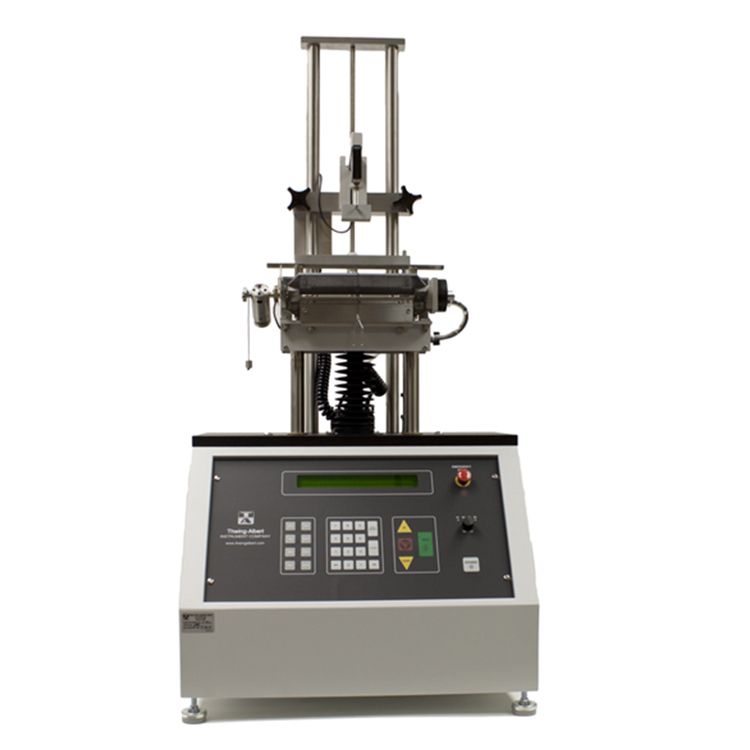

1270 PCA Score Bend Tester
Thwing-Albert · 미국 · Philadelphia, PA
1270 PCA Score Bend Tester는 판지·골판지 카턴의 스코어선을 따라 열거나 굽힐 때 필요한 힘을 측정합니다. 충진·실링 라인에서 카턴 런어빌리티와 품질을 분석하는 데 핵심 데이터를 제공합니다.
1270 PCA Score Bend Tester
Opening Force(개봉력) / Bending Force(굽힘력, 최대 90°) / COF(마찰계수, 옵션 지그) 3종 측정. 스프링백·스코어 비율 모드 내장. RS-232 인터페이스.
Opening Force · Bending Force (90°) · COF 옵션 · TAPPI T577
상세 사양 보기 →
제품별 상세 사양
제품명을 누르면 개요와 상세 사양이 펼쳐집니다. 사진과 문의는 위 제품 카드에서 확인하세요.
1270 PCA Score Bend Tester
Thwing-Albert · 미국
판지·골판지 카턴의 개봉력·굽힘력·마찰계수를 측정. 충진·실링 라인 설정 및 카턴 품질 분석에 필수. TAPPI T577 준거.
주요 사양
| 지원 측정 | 개봉력 / 굽힘력 / 마찰계수(COF) / 스프링백 / 스코어비 |
|---|---|
| 로드셀 | 500 g · 20 N · 50 N · 100 N |
| 힘 정확도 | 용량 10~100% 구간 ±0.25% (10% 미만 시 ±0.025%) |
| 크로스헤드 속도 | 5 ~ 500 mm/min |
| 각도 측정 | 0 ~ 90° (0.1° 단위 설정) · 분해능 0.36° |
| 적용 규격 | TAPPI T577 (Score Quality 지그 사용 시 T829) |
| 인터페이스 | RS-232 · PC 곡선 데이터 전송 |
| 치수·무게 | 558.8 × 406.4 × 1,219 mm · 68 kg |
제품 개요
Thwing-Albert 1270 PCA는 판지·골판지 카턴의 개봉력(opening force)·굽힘력(bending force)·마찰계수(COF)를 측정하는 스코어 벤드 시험기입니다. 카턴이 자동 충진·실링 라인에서 잘 열리고 접히도록, 접힘선(score)의 굽힘 저항과 표면 미끄럼 특성을 정량 평가합니다.
최대 90°까지 굽힘력을 측정하고 평균·최대·최소·표준편차를 RS-232로 출력하며, 자동 영점·오버로드 보호를 갖췄습니다. TAPPI T577 규격을 준거해 제약·식품 카턴의 라인 설정과 품질 분석에 사용됩니다.
측정 항목
| 개봉력 (Opening Force) | 납작하게 접힌 카턴을 스코어선을 따라 펼치는 데 필요한 최대 힘 |
|---|---|
| 굽힘력 (Bending Force) | 카턴 시편을 최대 90°까지 굽히는 최대 힘 (굽힘 지그 옵션) |
| 굽힘 강성 (Bending Stiffness) | 판지의 굽힘 저항 — 카턴 성형성 평가 |
| 스코어비 (Score Ratio) | 스코어된 판지 vs 스코어 없는 판지의 비율 — 접힘선 품질 지표 |
| 스프링백 (Spring Back) | 접은 뒤 되돌아오려는 힘 — 실링·접착 공정 설계에 필수 |
| 마찰계수 (COF) | 정적·동적 마찰계수 (소프트웨어 기본 포함, COF 지그 옵션) |
지그(픽스처) 구성
| 굽힘 지그 (Bending Fixture) | 공압 클램프 + 풋 페달 조작. 수동 클램핑보다 반복성이 높고, 굽힘 플레이트가 시편을 최대 90°까지 굽힘. 정확도 검증용 기준 플레이트 3종 포함 |
|---|---|
| COF 지그 (옵션) | 이동 거리 152.4 mm(6") 시료 플랫폼. 굽힘 지그 위 지지판에 빠르게 장착돼 굽힘↔COF 전환 시간 최소화. 다양한 시료 슬레드 선택 가능 |
| Score Quality 지그 (옵션) | TAPPI T829 스코어 품질 시험용. 상부 그립(압력 바) + 하부 그립(U-채널 벽) 2부 구성. 스코어부·비스코어부의 파단력으로 스코어비 산출 및 합·부 판정. Part #202-3010 (EJA Vantage용 #1750-3105) |
기술 사양
| 로드셀 | 500 g · 20 N · 50 N · 100 N |
|---|---|
| 힘 정확도 | 용량 10~100%: 측정값의 ±0.25% / 10% 미만: 로드셀 용량의 ±0.025% |
| 크로스헤드 속도 | 5 ~ 500 mm/min (0.2 ~ 20 in/min) |
| 각도 측정 범위 | 0 ~ 90° (0.1° 단위로 선택) |
| 각도 분해능 | 0.36° 이하 |
| 힘 단위 | 그램 · 온스 · 파운드 · 뉴턴 · 킬로그램 (선택) |
| 거리 단위 | 인치 · 센티미터 · 밀리미터 (선택) |
| 공압 요구 | 75 psi / 5.2 bar |
물리 사양·전원
| 본체 치수 | 558.8 × 406.4 × 1,219 mm (22" W × 16" D × 48" H) |
|---|---|
| 순중량 | 68 kg (150 lb) |
| 포장 치수 | 839 × 839 × 1,321 mm (33" × 33" × 52") |
| 전원 | 110-120 / 220-240 VAC, 50/60 Hz |
| 소비 전력 | 작동 33 W · 대기 28 W |
| 퓨즈 | 6 A @110 V 60 Hz / 3 A @220 V 50 Hz |
| 사용 환경 | 15 ~ 25 °C |
특징
| 내장 소프트웨어 | 개봉력·굽힘력·COF 시험 모드 기본 포함 |
|---|---|
| 통계 처리 | 평균·최대·최소·표준편차 자동 계산 |
| 시험 모드 | 스프링백 시험 · 스코어비(스코어드 vs 비스코어드) 모드 |
| 데이터 | 시험 결과·곡선 데이터 PC 전송 (옵션 데이터 취득 소프트웨어) |
| 교정·영점 | 자동 영점(Auto-zero) + 반자동 교정 |
| 안전 | 자동 복귀 + 오버로드 보호 |
| 인터페이스 | RS-232 |
도입 효과
카턴 생산 단계에서 설정값을 미리 결정할 수 있어 전체 생산 효율이 올라갑니다. 또한 카턴 생산자와 포장 업체가 동일한 패키지 규격을 유지하면 재작업·불량·라인 정지 시간이 줄어들어 양측 모두 비용을 절감할 수 있습니다.
적용 규격
적용 소재
