캡이 헛돌거나, 라벨이 비뚤게 붙거나, 충전 라인에서 병이 걸려 멈춥니다. 유리가 깨진 것도 아니고 무게가 틀린 것도 아닌데 문제가 반복된다면, 원인은 대개 치수와 기하 형상에 있습니다. 그런데 많은 현장의 유리병 치수 검사는 아직 go/no-go 게이지(한계 게이지)에 머물러 있어, "통과했다"는 사실만 남고 얼마나 여유 있게 통과했는지는 기록되지 않습니다. 이 글은 유리 용기에서 무엇을 왜 재야 하는지, 그 항목이 어떤 규격(ISO 9008·9058·9885·8106)과 연결되는지, 그리고 어떤 측정 방식·장비를 골라야 하는지를 순서대로 정리한 선택 가이드입니다.
3초 요약 — 유리병 치수 검사의 핵심은 높이·바디 직경(외형), 수직도·넥 휨(기하), 피니시 직경·높이·각도(밀봉) 세 갈래입니다. 수직도 시험법은 ISO 9008, 병의 표준 공차는 ISO 9058(원형 단면·50~5,000 mL), 광구 용기 상부 밀봉면 평면도는 ISO 9885, 용량은 ISO 8106(중량법)을 참조합니다. 합격/불합격만 남는 go/no-go 게이지를 숫자가 남는 변수 검사로 바꾸려면 비접촉 광학 측정기를 쓰며, Marposs VisiQuick-mini는 높이 ≤410 mm·외경 ≤120 mm·무게 ≤2 kg 용기를 반복정밀도 ≤±0.01 mm, 30~60초에 자동 측정합니다.
한눈에 보는 선택표 — 목적별 유리병 치수 검사 항목·규격·장비
| 알고 싶은 것 | 측정 항목 | 참조 규격 | 해당 장비 |
|---|---|---|---|
| 라인·포장에 맞는가 | 전체 높이, 바디 직경(비원형은 대각), 특정 높이의 직경 | ISO 9058(병 표준 공차) | Marposs VisiQuick-mini |
| 똑바로 서는가 | 수직도(verticality), 넥 휨(bent neck) | ISO 9008(수직도 시험법) | Marposs VisiQuick-mini |
| 제대로 밀봉되는가 | 피니시 직경·높이·각도·반경, 입구 평행도 | ISO 9885(광구 용기 상부 밀봉면 평면도) | Marposs VisiQuick-mini |
| 정량이 채워지는가 | 용량(브림풀/지정 충전선), 중량 | ISO 8106(중량법 용량 측정) | VisiQuick-mini 옵션 저울(0.1 g) |
| 두께가 얇은 곳은 없는가 | 벽두께·바닥두께 분포 | 사내 기준·도면 최소두께 | Parma Controls LMBWTG-2 / VMA LabTMC |
| 압력·하중·충격에 견디는가 | 내압(버스트), 수직하중, 충격 | ISO 8113(수직하중 저항) 등 | Parma Controls LMBPT / LMVLT-1 / LMGIT-1 |
왜 치수를 재나 — 불량의 대부분은 "깨짐"이 아니라 "안 맞음"
유리 용기의 클레임을 나눠 보면 파손보다 공정 정합성 문제가 훨씬 잦습니다. 피니시 직경이 상한에 몰리면 캡이 헐거워져 누설과 탄산 손실이 생기고, 하한에 몰리면 캡핑 토크가 올라가 넥이 손상됩니다. 수직도가 나쁘면 컨베이어에서 병이 흔들려 라벨이 비뚤어지고 이송 중 충돌이 늘며, 바디 직경이 커지면 스타휠·박스에서 걸립니다.
중요한 점은 이런 문제들이 어느 날 갑자기 생기지 않는다는 것입니다. 금형 마모, 성형 온도 변동, 블랭크·블로우 타이밍 이탈은 치수를 서서히 한쪽으로 밀어냅니다. 합격 범위 안에서 평균이 이동하는 이 구간을 잡아내면 불량이 되기 전에 조정할 수 있는데, 통과/불통과만 남기는 검사로는 이 신호가 보이지 않습니다. 치수 검사를 숫자로 남겨야 하는 이유가 여기에 있습니다.
무엇을 알고 싶은가 — 유리병 치수 검사의 네 갈래 의사결정
① 라인에 들어가는가 — 높이와 바디 치수
전체 높이, 바디 직경(비원형 용기는 대각 치수), 특정 높이 지점의 직경이 여기에 해당합니다. 충전기 높이 조정, 컨베이어 가이드 폭, 카톤·트레이 적재에 직접 영향을 줍니다. 원형 단면이고 공칭 용량 50 mL~5,000 mL인 병이라면 ISO 9058:2008 「Glass containers — Standard tolerances for bottles」가 표준 공차의 출발점입니다. 다만 실무에서는 고객 도면 공차가 더 좁은 경우가 많으므로 도면 공차 우선, 규격 공차 참조로 이중 관리하는 편이 안전합니다.
② 똑바로 서는가 — 수직도와 넥 휨
수직도(verticality)는 병을 세웠을 때 축이 수직에서 얼마나 벗어나는지를 나타냅니다. ISO 9008:1991 「Glass bottles — Verticality — Test method」가 시험 방법을 규정하며, 이 규격의 방법은 몸통 전체의 수직 이탈뿐 아니라 함께 존재할 수 있는 여러 변형이 합쳐진 효과까지 잡아내도록 설계되어 있습니다. 넥만 휜 경우(bent neck)와 몸통이 기운 경우는 원인 공정이 다르지만, 라인에서 나타나는 증상은 비슷합니다. 그래서 두 항목을 따로 수치화해 두면 성형 조건 중 어디를 손봐야 하는지 판단이 빨라집니다.
③ 밀봉되는가 — 피니시와 입구 평행도
피니시(finish)는 마개가 닿는 용기 개구부의 형상 전체 — 밀봉면, 나사산, 탬퍼에비던트 리브 등 — 를 가리킵니다. 밀봉 성능은 피니시 직경·높이·각도·반경과 입구(상부 밀봉면) 평행도가 함께 결정합니다. 광구 용기의 상부 밀봉면 평면도 이탈에 대해서는 ISO 9885:1991이 시험 방법을 규정합니다. 캡핑 토크나 누설 시험에서 산발적 불량이 나오는데 원인을 못 찾는다면, 피니시 치수의 분포부터 확인하는 것이 순서입니다.
④ 정량이 채워지는가 — 용량과 중량
용량은 ISO 8106:2004의 중량법(gravimetric)으로 확인합니다. 브림풀 또는 지정 충전선까지 채운 물의 질량을 재고, 시험 온도의 물 밀도를 반영한 체적 보정 계수(VCF)로 부피를 환산해 규격 한계와 비교하는 방식입니다(기준 온도 20 °C). 실무에서는 중량(무게)도 함께 관리합니다. 성형 유리량이 변하면 벽두께 분포와 강도가 함께 움직이기 때문에, 중량은 공정 이상의 빠른 지표가 됩니다.
go/no-go 게이지 vs 수치 검사 — 무엇이 달라지나
한계 게이지 검사는 빠르고 저렴하지만 결과가 속성(attribute), 즉 통과/불통과 두 값뿐입니다. 반면 치수를 실제 수치로 남기는 변수(variable) 검사는 같은 시료 수로도 훨씬 많은 정보를 줍니다.
| 구분 | go/no-go 게이지(한계 게이지) | 수치(변수) 검사 — 광학 치수 측정 |
|---|---|---|
| 결과 형태 | 합격 / 불합격 | 항목별 실측값(최대·최소·평균) |
| 추세 감지 | 불가 — 불량이 나야 알 수 있음 | 가능 — 평균 이동·산포 확대를 조기 감지 |
| 측정자 영향 | 삽입 힘·숙련도에 따라 판정 차이 | 비접촉 자동 측정으로 편차 적음 |
| 품목 전환 | 품목마다 전용 게이지 세트 필요 | 측정 레시피 전환 |
| 기록·분석 | 수기 집계 위주 | 데이터 저장·통계 분석·시스템 연동 |
| 시료 상태 | 접촉(스크래치 우려) | 비접촉 — 시료 손상 없음 |
게이지를 전부 없애자는 뜻은 아닙니다. 라인 옆의 즉석 확인에는 게이지가 여전히 빠릅니다. 다만 공정을 관리하려면 숫자가 필요하고, 그 숫자를 사람 손이 아니라 장비가 일정하게 만들어야 통계가 의미를 가집니다.
비접촉 광학 측정의 원리 — 텔레센트릭 렌즈와 실루엣
유리 용기 치수 측정에 광학 방식이 유리한 이유는 두 가지입니다. 첫째, 닿지 않으므로 시료에 흠집을 내지 않고 측정력에 따른 변형·판정 편차가 없습니다. 둘째, 한 번의 촬영으로 여러 항목을 동시에 얻습니다.
핵심 부품은 텔레센트릭 렌즈입니다. 일반 렌즈는 대상이 가까워지면 크게, 멀어지면 작게 찍혀 놓인 위치가 곧 오차가 됩니다. 텔레센트릭 렌즈는 시야 내에서 배율이 거리에 따라 변하지 않아, 병이 플레이트 위에서 조금 앞뒤로 놓여도 실루엣 치수가 흔들리지 않습니다. 여기에 백라이트로 병 윤곽을 뚜렷한 검은 실루엣으로 만들고 고해상 매트릭스 카메라로 에지를 검출하면, 투명·착색·원형·비원형을 가리지 않고 치수를 계산할 수 있습니다.
유리 용기 규격 측정기 — Marposs VisiQuick-mini

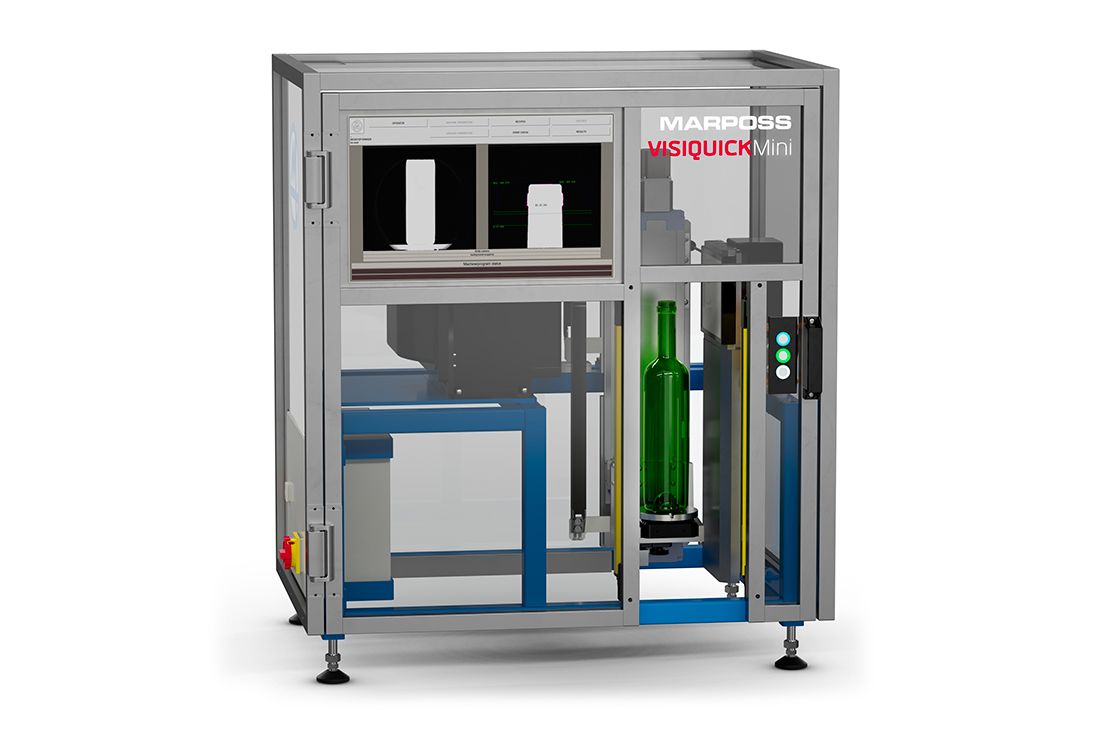

이탈리아 Marposs의 VisiQuick-mini는 다양한 크기·형상·색상의 유리 용기를 측정하는 반자동 광학 치수·형상 측정 벤치입니다. 용기를 회전·이동 플레이트에 수동으로 올리면 측정 사이클이 자동으로 진행되고, 텔레센트릭 렌즈·백라이트 조명·고해상 매트릭스 카메라로 비접촉 측정합니다. 콜드엔드(냉각 후 공정)의 QC 실험실이나 생산 라인 인근에 두고 외형 치수 검사에 쓰이던 go/no-go 게이지를 대체하는 용도로 설계되었습니다.
| 항목 | 사양 |
|---|---|
| 측정 방식 | 텔레센트릭 렌즈 + 고해상 매트릭스 카메라 (비접촉 광학) |
| 측정 항목 | 전체 높이, 수직도(Verticality), 넥 휨(Bent neck), 입구 평행도, 바디 직경·대각·특정 직경 높이, 피니시 직경·높이·각도·반경 |
| 측정 가능 높이 | ≤ 410 mm |
| 외경(비원형은 대각) | ≤ 120 mm |
| 용기 무게 | ≤ 2 kg |
| 반복 정밀도 | ≤ ±0.01 mm (마스터 기준) |
| 측정 시간 | 30 ~ 60초 |
| 측정 결과 | 항목별 최대·최소·평균값 |
| 옵션 | 산업용 저울 내장(플레이트 하부) · 분해능 0.1 g |
| 전원 | 220 VAC |
| 시스템 연동 | Industry 4.0 — Vertech SIL 생산 모니터링 연동, 측정 레시피 자동 생성·전송 |
속성 검사를 변수 검사로 바꾼다는 점이 이 장비의 요점입니다. 항목별 최대·최소·평균이 남으므로 로트 간 비교, 캐비티별 비교, 시간대별 추세 분석이 가능해집니다. Industry 4.0 대응으로 Vertech SIL 생산 모니터링 시스템과 연동해 측정 레시피를 자동 생성·전송할 수 있어, 품목 전환이 잦은 현장에서 세팅 시간을 줄입니다. 식음료·주류, 화장품·향수, 의약품 유리 용기 품질관리에 사용됩니다.
치수 검사를 어디에 끼워 넣을까 — 콜드엔드 QC 흐름
유리 용기 품질관리는 보통 비파괴 항목을 자주, 파괴 항목을 주기적으로라는 원칙으로 짭니다.
- 상시(비파괴) — 치수·기하 형상, 중량, 벽두께. 시료를 그대로 재사용할 수 있어 검사 주기를 짧게 가져가 추세 감시에 씁니다.
- 주기(파괴) — 내압(버스트), 수직하중, 충격. 로트·교대 단위 샘플링으로 강도를 검증합니다.
- 이상 발생 시 — 치수 추세가 한쪽으로 밀리면 해당 캐비티·금형을 우선 점검하고, 벽두께 최소값이 함께 떨어지면 강도 시험 빈도를 임시로 올립니다.
즉 치수 검사는 강도 시험을 대신하는 것이 아니라 강도 시험의 빈도를 합리적으로 결정하게 해 주는 앞단입니다. 두 축을 함께 봐야 "왜 이 로트만 약한가"라는 질문에 답할 수 있습니다.
도입 전 체크리스트 5가지
- ① 용기 사양 — 최대 높이(≤410 mm), 외경 또는 대각(≤120 mm), 무게(≤2 kg)가 장비 범위 안에 들어오는지 먼저 확인합니다.
- ② 측정 항목 — 관리하려는 항목(높이·수직도·넥 휨·입구 평행도·바디 직경·피니시 직경/높이/각도/반경)이 전부 포함되는지 도면 기준으로 대조합니다.
- ③ 공차 대비 정밀도 — 요구 공차가 반복 정밀도(≤±0.01 mm)에 비해 충분히 넓은지 확인합니다. 일반적으로 측정 산포는 공차 폭에 비해 충분히 작아야 판정이 안정적입니다.
- ④ 검사 물량 — 1개당 30~60초 사이클로 계획한 검사 주기·타점 수를 소화할 수 있는지 계산합니다.
- ⑤ 데이터 활용 — 결과를 사내 시스템이나 생산 모니터링(Vertech SIL)으로 내보낼 것인지, 중량(0.1 g 옵션 저울)을 함께 볼 것인지 정합니다.
정리 — 목적에서 시작해 장비로
유리병 치수 검사는 '무엇이 안 맞아서 문제가 생기는가'에서 출발합니다. 라인 정합성이면 높이·바디 직경, 이송·라벨링 품질이면 수직도·넥 휨, 밀봉 성능이면 피니시 치수와 입구 평행도, 정량이면 용량·중량입니다. 시험 방법과 공차는 ISO 9008(수직도)·ISO 9058(병 표준 공차)·ISO 9885(상부 밀봉면 평면도)·ISO 8106(용량)과 고객 도면을 함께 참조합니다. 그리고 이 항목들을 합격/불합격이 아니라 숫자로 남기려면, go/no-go 게이지를 비접촉 광학 측정으로 바꾸는 것이 가장 빠른 방법입니다.
세경하이테크는 Marposs VisiQuick-mini 유리 용기 규격 측정기와 Parma Controls·Dylog 유리병 시험 장비(내압·수직하중·충격·벽두께·토크) 라인업을 공급합니다. 용기 도면과 관리 항목, 검사 물량을 알려주시면 현장에 맞는 구성을 안내해 드립니다. (070-7124-3396 · skic@hipkorea.co.kr)
