유리 용기의 강도·치수·표면 품질을 검사하는 시험기 라인업입니다. 내압(버스트)·수직하중·충격·벽두께·바닥두께·수직도·마찰각·캡 토크 등 유리병 생산 전 공정의 품질 항목을 포괄합니다.
2장
이탈리아 Marposs의 유리 용기 자동 치수·형상 측정 시스템입니다. 텔레센트릭 렌즈와 고해상 매트릭스 카메라로 유리병의 치수·기하 형상을 비접촉 광학 측정해, 기존 게이지(go/no-go) 검사를 데이터화된 통계 검사로 대체합니다.
제품별 상세 사양
제품명을 누르면 개요와 상세 사양이 펼쳐집니다. 사진과 문의는 위 제품 카드에서 확인하세요.

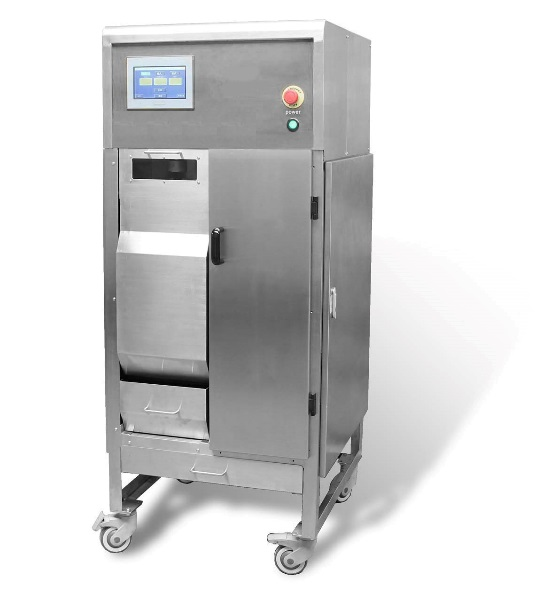

버스트 / 램프 압력 시험기
Parma Controls · 이탈리아
LMBPT-S / LMBPT-D — Burst Check Glass (Ramp Pressure Tester)
주요 사양
| 시험 항목 | 유리병 내압(램프 압력) / 파열값 |
|---|---|
| 측정 범위 | 0 ~ 6 MPa |
| 정밀도 | 0.01 MPa |
| 스테이션 | LMBPT-S: 1 / LMBPT-D: 2 |
| 시료 규격 | 최대 직경 140mm · 최대 높이 390mm |
제품 개요
Parma Controls LMBPT는 유리병의 내압 강도와 파열값을 측정하는 버스트(램프 압력) 시험기입니다. 병 내부에 압력을 서서히 높여(ramp) 병이 견디는 최대 압력 또는 파열되는 압력을 측정해, 유리 용기가 충전·살균·운반 중의 내압에 안전한지를 평가합니다.
0~6 MPa 범위를 0.01 MPa 정밀도로 측정하며, 1스테이션(LMBPT-S)·2스테이션(LMBPT-D) 모델로 최대 직경 140mm·높이 390mm 용기까지 시험합니다. 유리병 제조·주류·음료 산업의 안전 품질관리에 사용됩니다.
사양
| 모델 | LMBPT-S (BPT-4) / LMBPT-D (BPT-4000) |
|---|---|
| 테스트 스테이션 | 1 / 2 |
| 측정 항목 | 유리병 램프 압력 |
| 측정 범위 | 0 ~ 6 MPa |
| 정밀도 | 0.01 MPa |
| 급수 | 0.1 ~ 0.3 MPa 수돗물 |
| 작동 온도 | 0 ~ 50℃ |
| 전원 | 110-120 또는 220/240VAC, 50/60Hz |
| 데이터 출력 | RS232 |
| 치수 | L830 × W580 × H1600mm |
| 무게 | 220kg (1station) / 260kg (2station) |
| 시료 규격 | 최대 직경 140mm · 최대 높이 390mm |
| 클램프 조절 | 넥 직경 20~42mm · 최대 피니시 직경 45mm |
특징

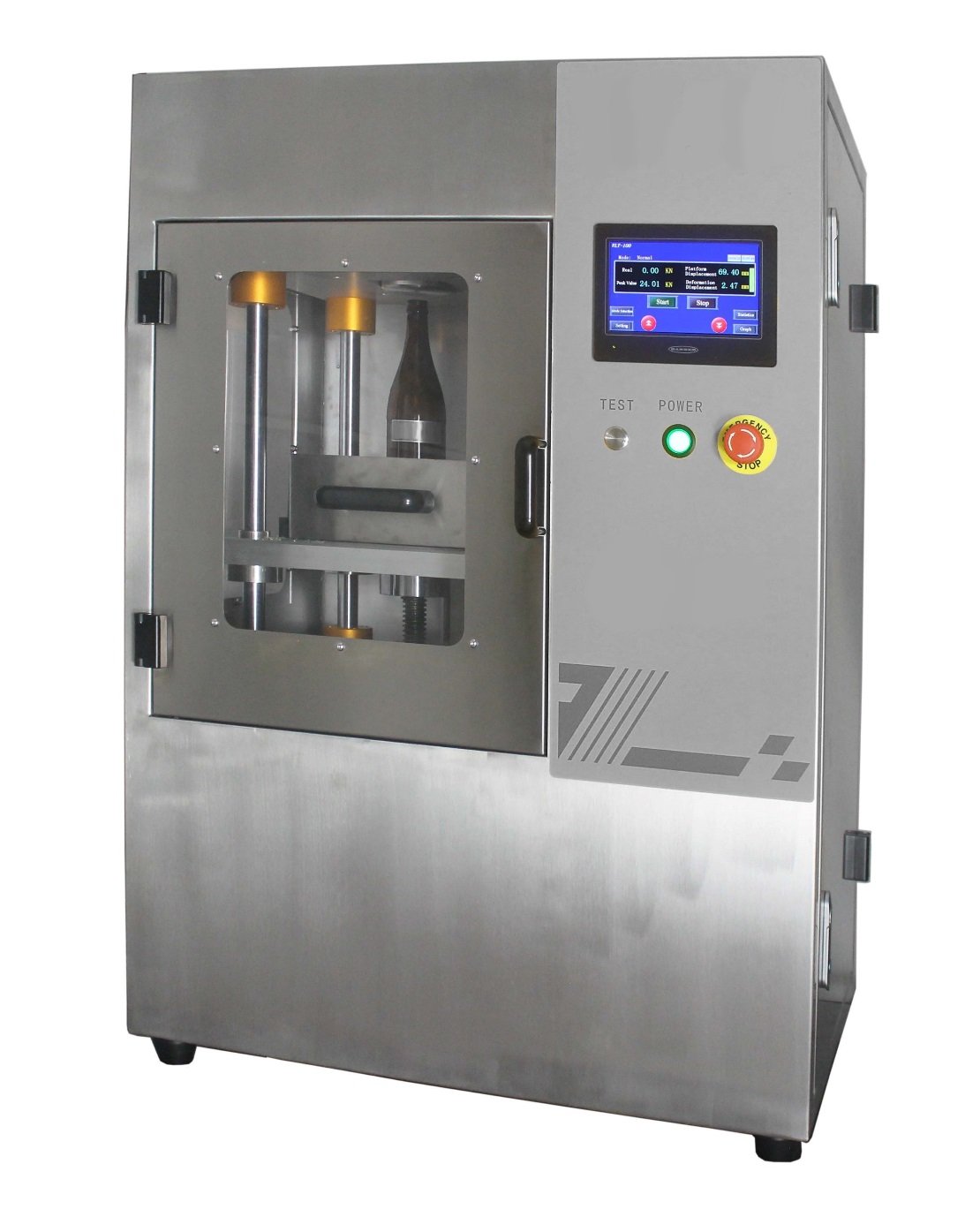

수직하중 시험기
Parma Controls · 이탈리아
LMVLT-1 (VLT-100) — Vertical Load Tester
주요 사양
| 시험 항목 | 축방향 하중(Axial force) |
|---|---|
| 측정 범위 | 0 ~ 25,000 N |
| 분해능 | 0.01 KN |
| 시료 규격 | 최대 직경 140mm · 최대 높이 390mm |
제품 개요
Parma Controls LMVLT-1(VLT-100)은 유리병의 수직 하중 강도를 시험하는 수직하중 시험기입니다. 병 축방향으로 하중을 가해 캡핑·적재 시 눌림에 견디는 강도를 측정하며, 경량화 병 설계 검증에 사용됩니다.
사양
| 측정 범위 | 0 ~ 25,000 N |
|---|---|
| 단위 | KN |
| 분해능 | 0.01 KN |
| 데이터 출력 | RS232 |
| 전원 | 240VAC, 50-60Hz |
| 치수 | L600 × W490 × H990mm |
| 무게 | 150kg |
| 시료 규격 | 최대 직경 140mm · 최대 높이 390mm |
특징
비고
| 최대 하중 용량 | 요청 시 증대 가능 (별도 기술 협의) |
|---|

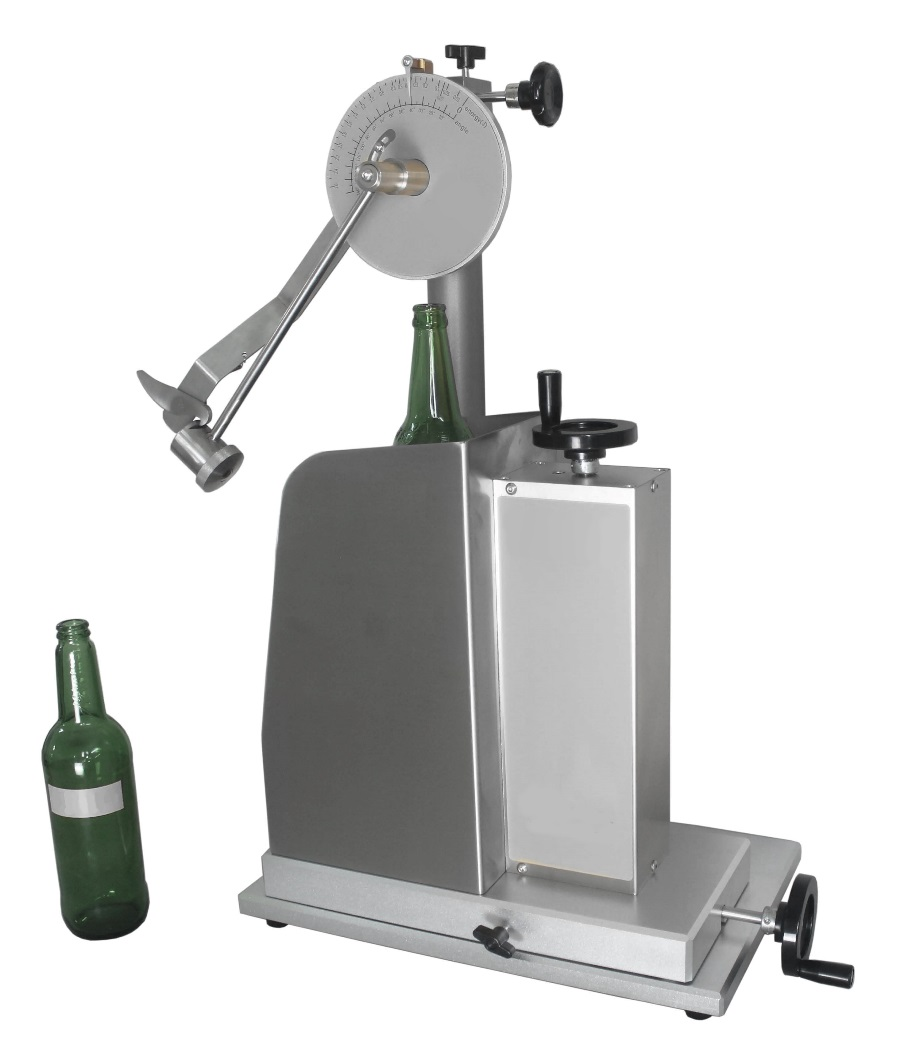

충격 시험기
Parma Controls · 이탈리아
LMGIT-1 — Impact Tester for Glass Bottles
주요 사양
| 시험 항목 | 유리병 내충격성 |
|---|---|
| 충격에너지 범위 | 0 ~ 2.5 N·m |
| 충격 위치 | 병 바닥에서 50 ~ 180mm |
| 병 직경 범위 | 60 ~ 165mm |
제품 개요
Parma Controls LMGIT-1은 유리병의 내충격 강도를 시험하는 충격 시험기입니다. 규정 에너지의 진자 충격을 병 측면에 가해 파손 여부를 판정, 라인 이송·유통 중 충돌에 대한 내성을 검증합니다.
사양
| 눈금 | 충격에너지(J) – 속도(cm/s) |
|---|---|
| 충격에너지 범위 | 0 ~ 2.5 N·m |
| 충격 위치 높이 | 병 바닥에서 50 ~ 180mm |
| 유리병 직경 범위 | 60 ~ 165mm |
| 치수 | L540 × W270 × H710mm |
| 무게 | 28kg |
특징

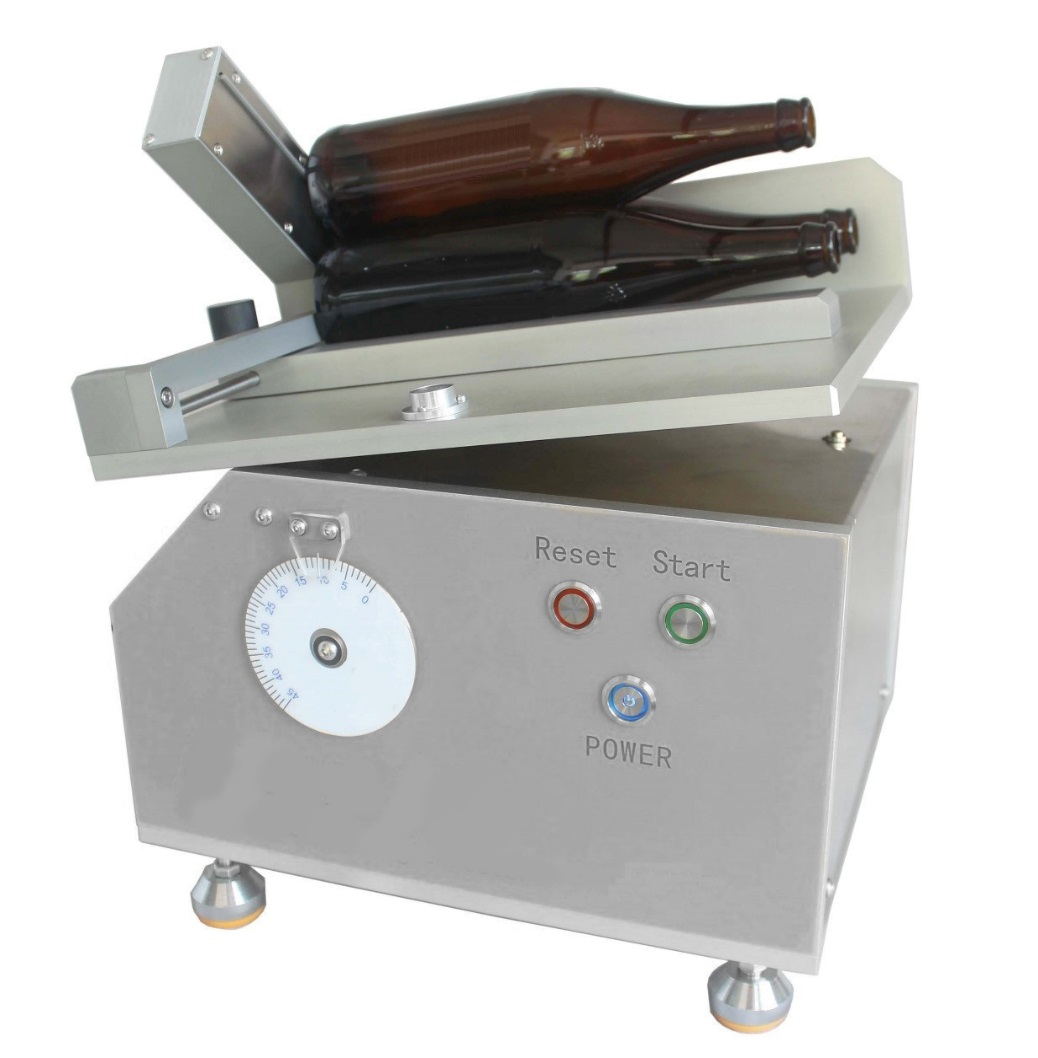

마찰각 시험기
Parma Controls · 이탈리아
LMSFAT-1 — Friction Angle Check
주요 사양
| 시험 항목 | 용기 표면 윤활성·정지마찰계수(각도) |
|---|---|
| 각도 측정 범위 | 0 ~ 40° |
| 정밀도 | ±0.15° |
| 직경 범위 | 40 ~ 115mm |
제품 개요
Parma Controls LMSFAT-1은 유리병 표면의 마찰각을 측정하는 마찰각 시험기입니다. 경사면에서 병이 미끄러지기 시작하는 각도로 외면 코팅(핫엔드·콜드엔드)의 윤활 상태를 정량화해, 라인 이송 원활성과 스커핑 방지를 관리합니다.
사양
| 정밀도 | ±0.15° |
|---|---|
| 직경 측정 범위 | 40 ~ 115mm |
| 각도 측정 범위 | 0 ~ 40° |
| 전원 | 110-120 또는 220/240VAC, 50/60Hz |
| 치수 | L404 × W302 × H440mm |
특징
벽두께 측정기
Parma Controls · 이탈리아
LMBWTG-2 — Wall Thickness Check
주요 사양
| 시험 항목 | 유리병 벽 두께 |
|---|---|
| 측정 범위 | 0 ~ 10mm |
| 분해능 | 0.01mm |
| 단위 | mm / inch |
제품 개요
Parma Controls LMBWTG-2는 유리병 벽 두께를 비파괴 측정하는 벽두께 측정기입니다. 병 안에 강구를 넣고 외부 자기 프로브로 0.01mm 분해능 측정하며, 두께 편차로 인한 강도 저하를 성형 공정에서 잡아냅니다.
사양
| 측정 항목 | 유리병 벽 두께 |
|---|---|
| 측정 범위 | 0 ~ 10mm |
| 분해능 | 0.01mm |
| 측정 단위 | mm / inch |
특징

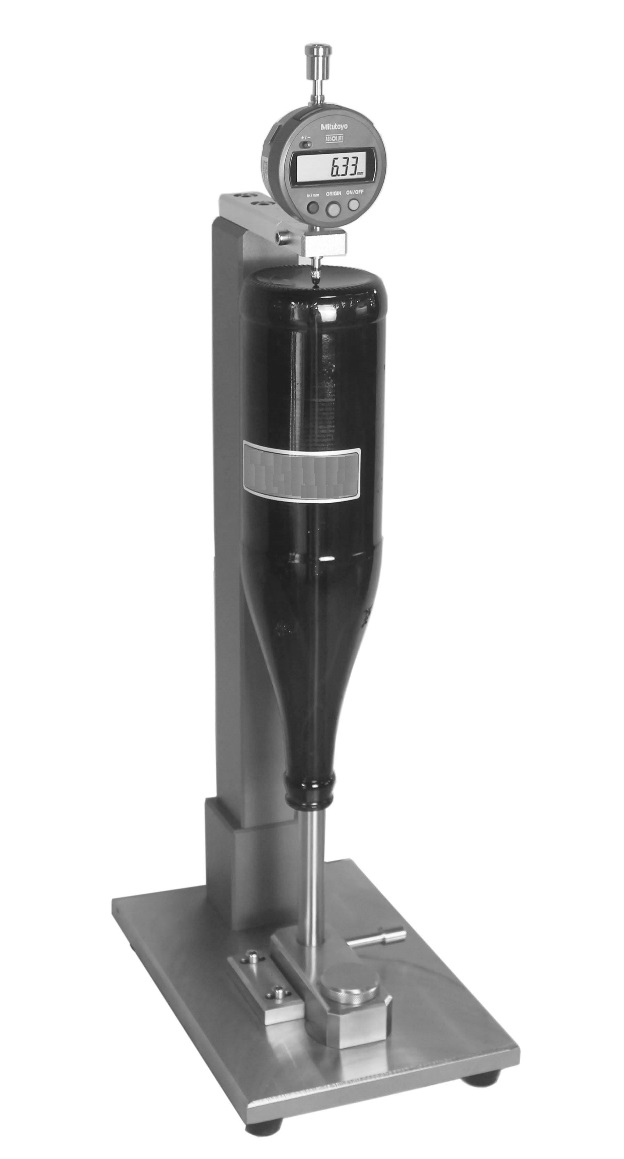

바닥두께 측정기
Parma Controls · 이탈리아
LMBBTG-2 — Bottom Thickness Check
주요 사양
| 시험 항목 | 유리병 바닥 두께 |
|---|---|
| 측정 범위 | 0 ~ 10mm |
| 분해능 | 0.01mm |
| 단위 | mm / inch |
제품 개요
Parma Controls LMBBTG-2는 유리병 바닥 두께를 측정하는 바닥두께 측정기입니다. 자기(강구) 방식으로 병 바닥의 두께 분포를 비파괴 확인해, 바닥 살빠짐으로 인한 파손 위험을 관리합니다.
사양
| 측정 항목 | 유리병 바닥 두께 |
|---|---|
| 측정 범위 | 0 ~ 10mm |
| 분해능 | 0.01mm |
| 측정 단위 | mm / inch |
특징

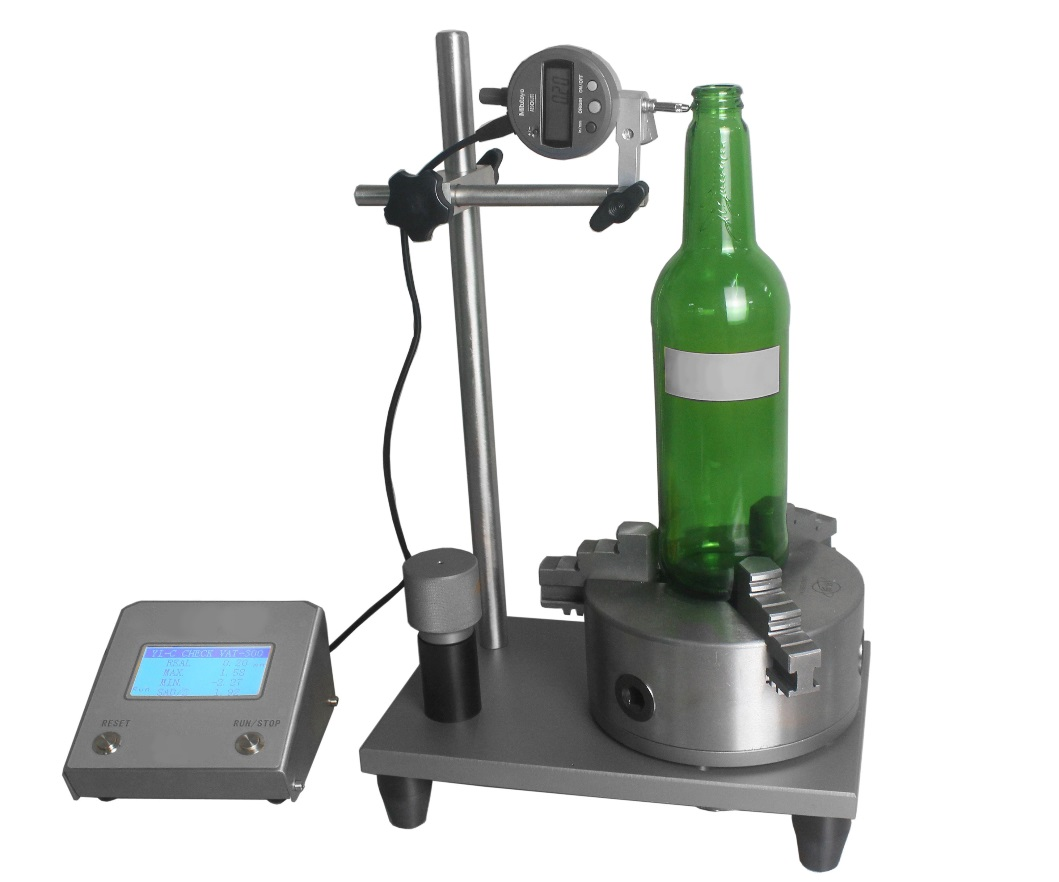

수직도 측정기
Parma Controls · 이탈리아
LMVAT-3 — Verticality Check
주요 사양
| 시험 항목 | 유리병 수직도 편차 |
|---|---|
| 측정 범위 | 0 ~ 10mm |
| 분해능 | 0.01mm |
| 최대 시료 직경 | 120mm (확장 옵션) |
제품 개요
Parma Controls LMVAT-3는 유리병의 수직도(기울어짐)를 측정하는 수직도 측정기입니다. 회전시키며 병목의 흔들림을 다이얼로 읽어 축 편차를 정량화하며, 캡핑·라벨링 불량을 유발하는 성형 편심을 관리합니다.
사양
| 최대 시료 직경 | 120mm (옵션으로 확장 가능) |
|---|---|
| 측정 범위 | 0 ~ 10mm |
| 측정 단위 | mm / inch |
| 분해능 | 0.01mm |
| 치수 | L280 × W180 × H380mm |
| 무게 | 12.5kg |
특징

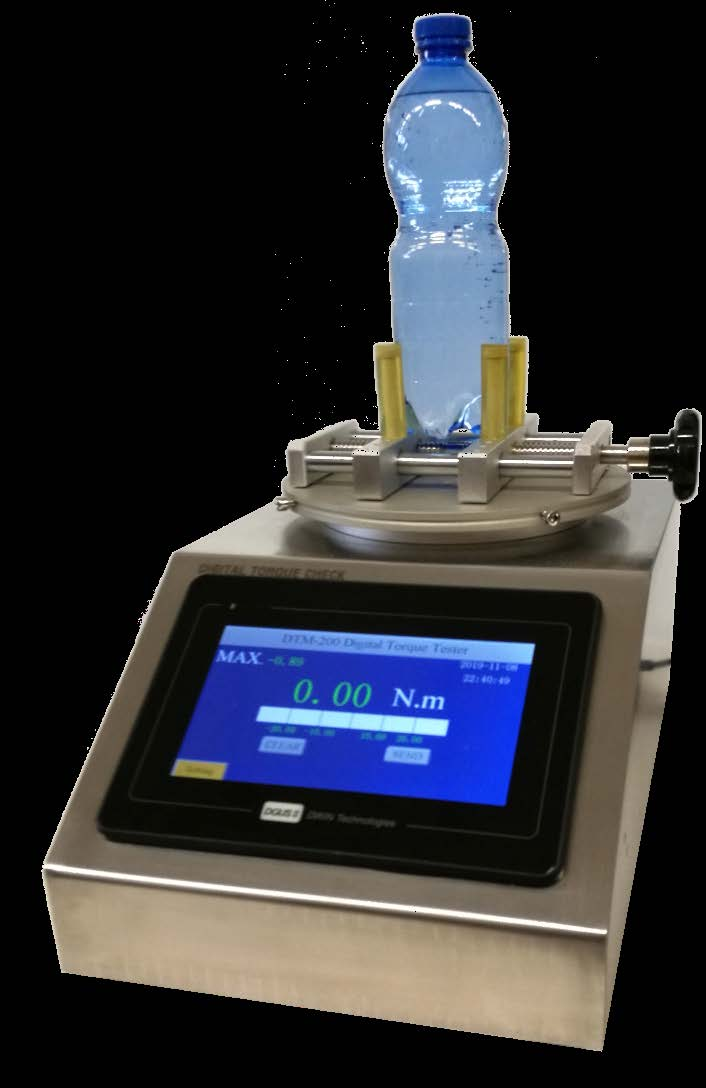

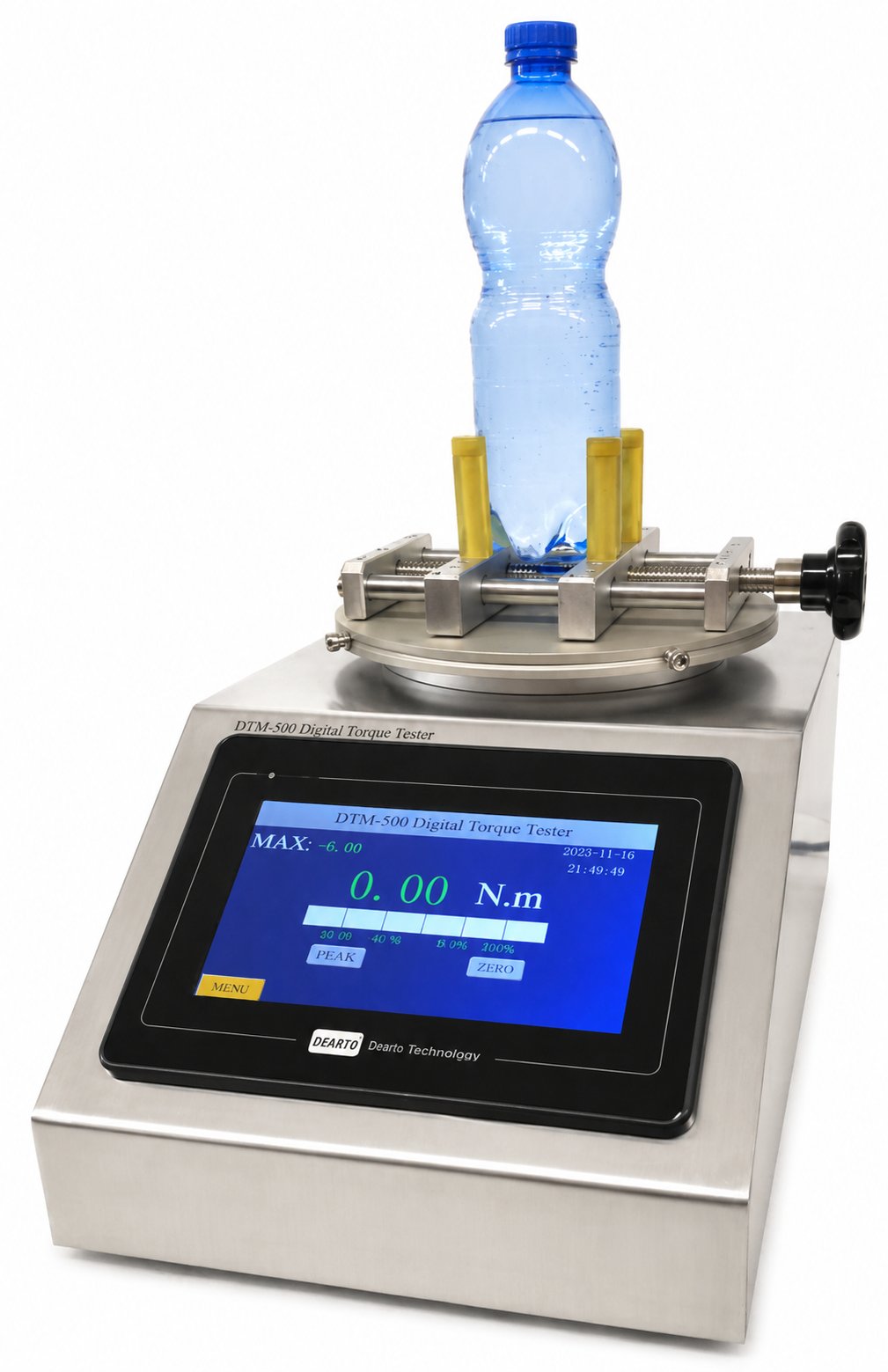

디지털 토크 측정기
Parma Controls · 이탈리아
LMDTM-2 — Digital Torque Check
주요 사양
| 시험 항목 | 캡 개봉·폐봉 토크 |
|---|---|
| 측정 범위 | 0 ~ 10 N·m (100 Kgf·cm) |
| 정밀도 | ±0.5% F.S. |
| 최대 시료 직경 | 115mm |
제품 개요
Parma Controls LMDTM-2는 캡의 개폐 토크를 측정하는 디지털 토크 측정기입니다. 캡을 여는 데 필요한 토크와 캡핑 토크를 디지털로 표시해, 소비자가 열기 쉬우면서 밀봉이 유지되는 적정 토크 범위를 관리합니다.
사양
| 측정 범위·정밀도 | 0 ~ 10 N·m (100 Kgf·cm), ±0.5% F.S. |
|---|---|
| 데이터 출력 | RS232 |
| 단위 | Kgf·cm / N·cm / daN·cm / Inch·lbs / N·m |
| 전원 | 115VAC, 50/60Hz (2.5A) |
| 구조 | 스테인리스 스틸 하우징 |
| 측정 모드 | 3모드: 실시간 / 피크+2임계 / 실시간+4임계 |
| 치수 | L345 × D190 × H255mm |
| 무게 | 10kg |
| 최대 시료 직경 | 115mm |
특징

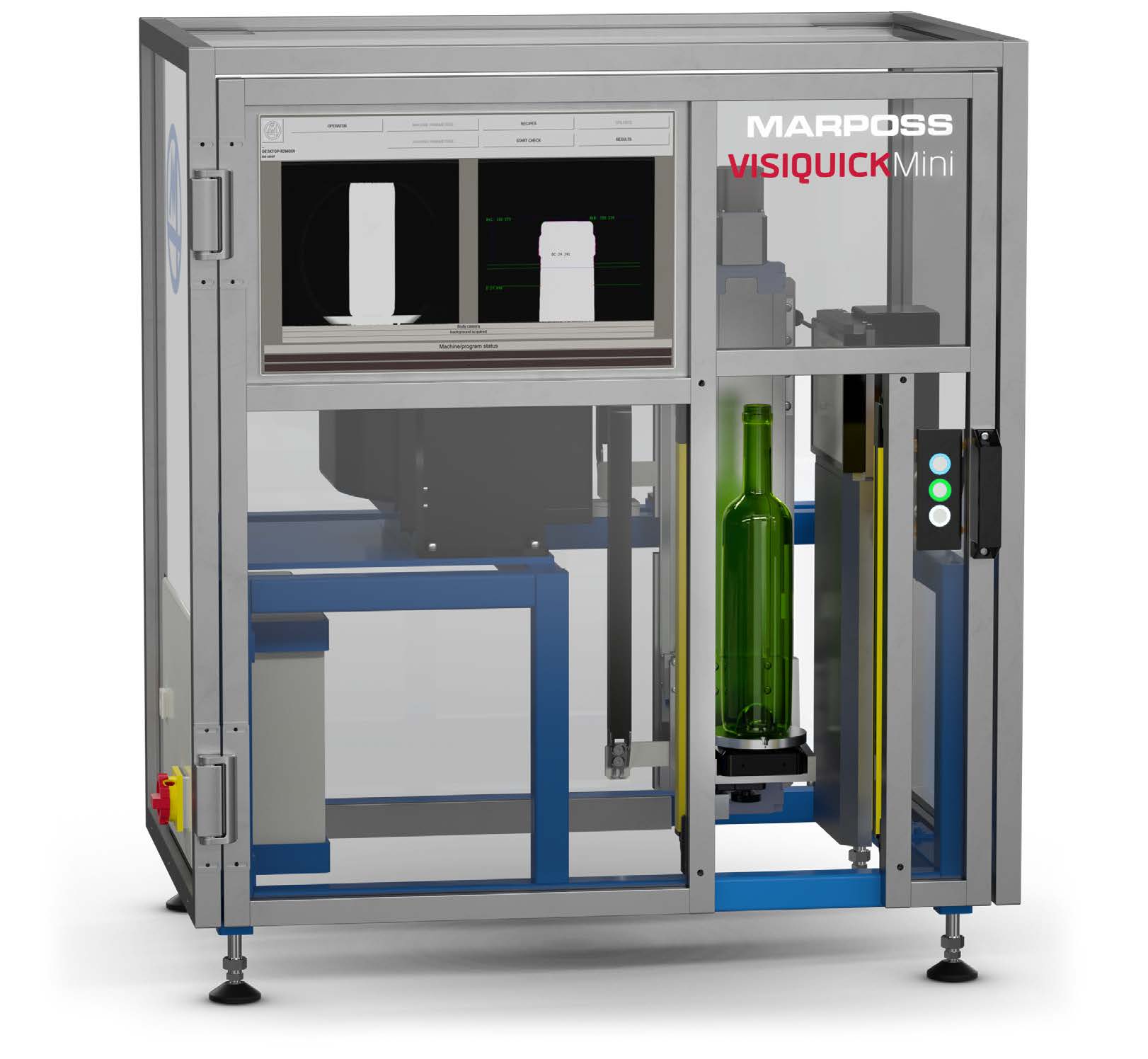

VisiQuick-mini 유리 용기 규격 측정기
Marposs · 이탈리아
Semi-Automatic Bench for Glass Containers — 유리병의 치수·기하 형상을 광학으로 자동 측정.
주요 사양
| 용도 | 유리 용기 치수·형상 자동 측정 |
|---|---|
| 측정 방식 | 텔레센트릭 렌즈 + 고해상 매트릭스 카메라 (비접촉 광학) |
| 측정 대상 | 식음료·화장품·의약품 유리 용기 |
| 측정 가능 규격 | 높이 ≤410mm · 외경/대각 ≤120mm · 무게 ≤2kg |
| 반복 정밀도 | ≤ ±0.01mm (마스터 기준) |
| 측정 시간 | 30 ~ 60초 |
제품 개요
Marposs VisiQuick-mini는 다양한 크기·형상·색상의 유리 용기를 정밀하게 측정하는 반자동 광학 치수·형상 측정 벤치입니다. 용기를 회전·이동 플레이트에 수동으로 올리면 측정 사이클이 자동으로 진행되며, 텔레센트릭 렌즈와 백라이트 조명, 고해상 매트릭스 카메라로 비접촉 측정합니다. 콜드엔드(냉각 후 공정)의 QC 실험실이나 생산 라인 인근에 설치해, 외형 치수 검사에 쓰이던 go/no-go 게이지를 대체합니다. 속성(합격/불합격) 검사를 변수(수치) 검사로 바꿔 데이터를 수집하고 통계 분석해, 공정 추세와 이탈을 조기에 감지할 수 있습니다. Industry 4.0 대응으로 Vertech SIL 생산 모니터링 시스템과 연동해 측정 레시피를 자동 생성·전송하며, 식음료·화장품·의약품 유리 용기 품질관리에 사용됩니다.
측정 항목
사양
| 전원 | 220 VAC |
|---|---|
| 측정 가능 높이 | ≤ 410 mm |
| 외경(비원형은 대각) | ≤ 120 mm |
| 용기 무게 | ≤ 2 kg |
| 반복 정밀도(마스터) | ≤ ±0.01 mm |
| 옵션 산업용 저울 | 분해능 0.1 g (플레이트 하부 내장) |
| 측정 시간 | 30 ~ 60초 |
| 측정 결과 | 항목별 최대·최소·평균값 제공 |
특징
적용 산업
