종이·판지·필름의 휨 저항력(Bending Resistance)을 정밀 측정하는 강연도 시험기. TAPPI T543 및 ASTM D-6125 표준 준거. 미국 Gurley / Thwing-Albert 제품을 공급합니다.
Gurley 방식 강연도(Stiffness)는 진자형 암(Pendulum Arm)이 시료를 ±75° 각도로 편향시키는 데 필요한 힘을 측정합니다. 종이·판지·필름의 인쇄 적성, 가공 적성, 포장재 강성 평가에 활용됩니다.
제품명을 누르면 개요와 상세 사양이 펼쳐집니다. 사진과 문의는 위 제품 카드에서 확인하세요.
진자형 암(±75°) 방식 강연도 시험기. 종이·판지·필름의 휨 저항력 정밀 측정. TAPPI T543 준거.
| 측정 원리 | 진자형 암(Pendulum Arm) ±75° 편향 · 편향 저항력 측정 |
|---|---|
| 암 편향 각도 | ±75° |
| 스케일 범위 | 1 ~ 3,358,720 (광범위 다단계 설정) |
| 데이터 출력 | RS-232 시리얼 포트 |
| 적용 규격 | TAPPI T543 · ASTM D-6125-97 |

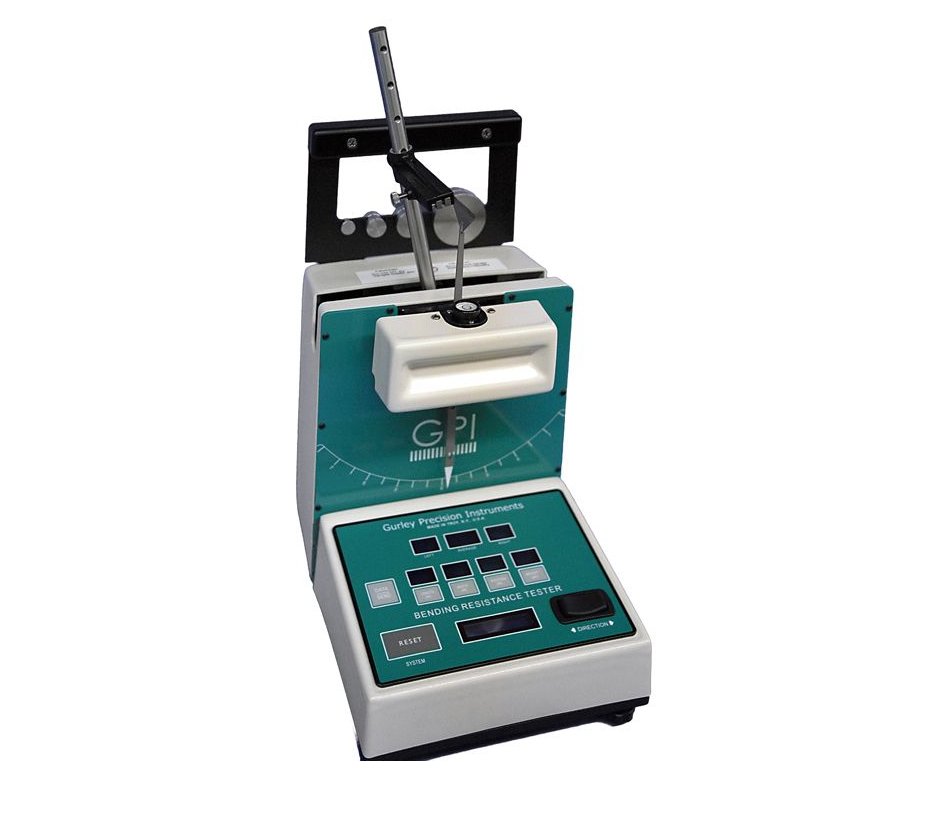

Gurley 4171S는 종이·판지·필름의 휨 저항력(강연도, stiffness)을 정밀 측정하는 진자형 강연도 시험기입니다. 시료를 클램프에 고정한 뒤 진자형 암이 시료를 ±75°까지 밀어 휠 때의 저항 모멘트를 측정해, 종이가 얼마나 빳빳한지를 정량적인 Gurley Stiffness Number(mg)로 표시합니다.
넓은 스케일 범위로 얇은 박엽지부터 두꺼운 판지까지 대응하며, RS-232로 데이터를 출력합니다. TAPPI T543, ASTM D6125 규격을 준거해 제지·인쇄·포장 분야의 강연도 품질관리에 사용됩니다.
| 방식 | 시료를 클램프에 고정 · 진자형 암이 ±75° 편향 · 저항 모멘트 측정 |
|---|---|
| 결과 단위 | Gurley Stiffness Number (mg) — 특정 편향 시 필요한 힘 |
| 측정 방향 | 종방향(MD) 및 횡방향(CD) 각각 측정 가능 |
| 스케일 | 1 ~ 3,358,720 범위 · 다단 추 교환으로 넓은 범위 대응 |
| 암 편향 각도 | ±75° |
|---|---|
| 스케일 범위 | 1 ~ 3,358,720 |
| 결과 표시 | 디지털 출력 · RS-232 |
| 데이터 출력 | RS-232 시리얼 포트 |
| 전원 | AC 어댑터 |
이렇게도 부릅니다: 강연도 측정기 · 굽힘 강성 시험기 · 걸리 강연도 시험기 · Gurley stiffness tester · 휨 강성 측정
측정 범위와 추·시편 구성에 따라 달라 별도 견적으로 안내합니다. 시료(종이·판지·필름)와 규격(TAPPI T543·ASTM D6125)을 알려주시면 맞는 모델과 견적을 보내드립니다.
(주)세경하이테크가 미국 Gurley 강연도 시험기(4171S)를 국내에 공급하고 구매 상담과 사후 문의를 맡고 있습니다(070-7124-3396 · skic@hipkorea.co.kr).
시편 끝으로 진자를 밀어 기울게 할 때 시편이 휘어지며 버티는 힘(굽힘 저항)을 읽습니다. 값이 클수록 뻣뻣한 소재입니다.
종이·판지·필름의 휨 저항을 관리할 때 씁니다. 포장재의 형태 유지, 카드·라벨의 기계 적성, 필름의 촉감과 가공성 평가에 활용됩니다.
규격 크기로 자른 시편을 물리고, 진자 위치와 추를 시편 강성에 맞게 고른 뒤 좌우로 굽혀 눈금을 읽습니다. 양쪽 값을 평균해 결과를 냅니다.
