Gurley 방식(Gurley Method)은 일정 압력 하에서 규정 면적을 통과하는 공기량 또는 통과 시간을 측정해 필름·종이의 투기도(Air Permeability)를 수치화합니다. 수동식 아날로그 시리즈(4110~4250N)와 자동 구동형 4340N을 공급합니다.
제품별 상세 사양
제품명을 누르면 개요와 상세 사양이 펼쳐집니다. 사진과 문의는 위 제품 카드에서 확인하세요.

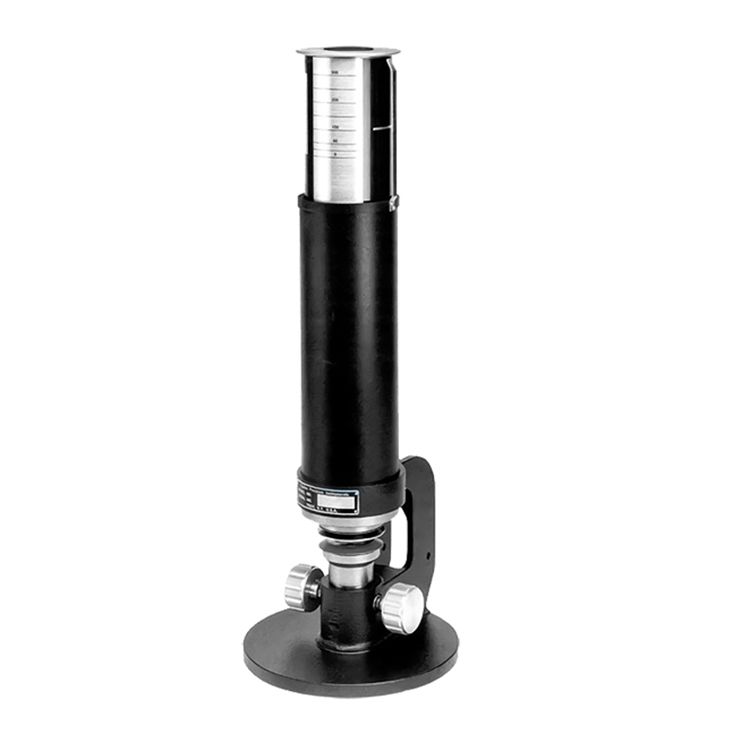

Gurley 아날로그 투기도 시험기
Gurley · Thwing-Albert · 미국
수동식 덴소미터 시리즈(4110~4250N). 표준압·고압·평활도 모델. 별매 디지털 타이머(4320) 호환.
주요 사양
| 측정 압력 | 4.88 inH₂O (12.4 cm H₂O) — 고정 |
|---|---|
| 측정 면적 | 1.0 in² (6.45 cm²) |
| 실린더 용량 | 100 cc (표준) · 옵션: 10 / 50 / 300 cc |
| 타이밍 방식 | 광전자 자동 타이밍 (Photoelectric) |
| 측정 범위 | 25 ~ 300 cc 실린더에 따라 가변 |
| 적용 규격 | TAPPI T460 · ISO 5636/5 |
제품 개요
Gurley 아날로그 투기도 시험기는 종이·판지·직물·필름의 공기 투과도(통기도, air permeability)를 측정하는 수동식 덴소미터 시리즈입니다. 규정 면적의 시료를 일정 압력으로 통과하는 공기의 통과 시간(Gurley 초)을 측정해 소재가 얼마나 치밀한지를 정량화하며, 100여 년간 투기도 측정의 표준으로 사용돼 온 방식입니다.
표준 압력형(4110·4118·4140N·4190N)과 고압형(4150N·4240N·4250N), 평활도까지 측정하는 H-P-S 모델(4250N)로 라인업이 넓어 매우 치밀한 종이부터 통기성 높은 부직포·필터까지 대응합니다. 별매 디지털 타이머(4320)를 더하면 자동/수동 측정과 평균·표준편차 계산, RS-232 출력이 가능합니다.
모델 라인업
| 4110 (표준압) | 20oz 실린더 · 1.0 in² 오리피스 · 눈금 25/50cc(총 300cc) · 노브 클램핑 |
|---|---|
| 4118 | 4110 + 5oz 실린더 · 0.1 in² 판 — 직물 등 고투기성 소재용 |
| 4140N | 4110 + 가중 암(weighted arm) · 무추/0.34lb/2.0lb → 3.2 / 9.6 / 40.5 psi |
| 4190N | 4140N 풀세트(시험판·페이퍼 펀치·0.34lb 추·보관함 포함) |
| 4150N (고압) | 고압형 · 1.0 in² 판 + 투기도 교정판 · 눈금 2.5/5cc(총 30cc) · 표준압 대비 최대 25배 고속 |
| 4240N (고압) | 4150N + 가중 암 조립체 |
| 4250N (H-P-S) | 투기도 + 평활도 겸용 · 인쇄 평활도 시험 · 4150/4240 구성 + 평활도 시험판·펀치·추·보관함 |
| 4320 디지털 타이머 | 전 모델 호환 별매 · 자동/수동 · 내장 교정 · 평균/표준편차 · RS-232 + Centronics |
측정 원리
| Gurley Method | 상부 실린더의 중력으로 내부 오일 위에 공기 컬럼을 유지 · 하부 클램프된 시료를 통해 공기를 밀어냄 |
|---|---|
| 측정값 | 100 cc 공기가 시료를 통과하는 데 걸리는 시간 (초) → Gurley Number |
| 자동 타이밍 | 광전자 센서가 실린더 이동을 감지 · 수동 조작 오차 최소화 |
사양
| 측정 압력 | 4.88 inH₂O (고정) |
|---|---|
| 표준 실린더 | 100 cc |
| 옵션 실린더 | 10 cc (고투기성) / 50 cc / 300 cc (저투기성) |
| 시료 클램프 | 원형 가스킷 · 나사 조임 |
| 전원 | AC 어댑터 |
적용 규격
적용 소재

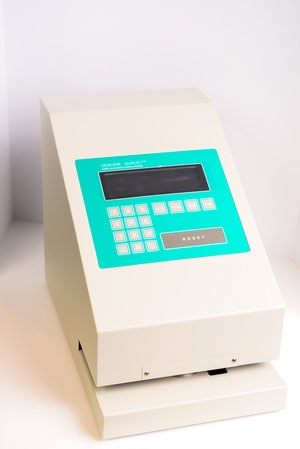

Gurley 4340N
Gurley · Thwing-Albert · 미국
저압·표준·고압을 통합한 자동 덴소미터 겸 평활도 시험기. 오토 드라이브 자동 반복 측정, RS-232 출력.
주요 사양
| 측정 항목 | 투기도(porosity)·공기저항 + 평활도(smoothness) |
|---|---|
| 압력 모드 | 저압 / 표준 / 고압 통합 (Gurley·Sheffield 단위) |
| 교체형 오리피스 | 1.0 in² 표준 · 0.25 / 0.1 in² 옵션 |
| 구동 | 오토 드라이브 — 시험 횟수·측정 구간 프로그래밍 |
| 출력 | RS-232 · 결과 초 단위 즉시 표시 |
| 필요 공압 | 최소 40.5 PSI |
| 치수·중량 | 400 × 317.5 × 235mm · 13kg |
| 전원 | 120V/60Hz · 220V/50Hz |
제품 개요
Gurley 4340N은 종이·판지·필름·부직포의 투기도(porosity)와 평활도(smoothness)를 자동으로 측정하는 자동 구동식 덴소미터 겸 평활도 시험기입니다. 저압·표준·고압 시험 기능을 한 대에 통합하고 디지털 타이머로 결과를 초 단위로 즉시 표시하며, 오토 드라이브(auto-drive) 기구로 시험 횟수와 측정 구간을 프로그래밍해 시료를 자동으로 반복 분석합니다.
표준/저압/고압 Gurley 및 Sheffield 단위 출력을 지원하고, 오리피스(1.0 in² 표준, 0.25·0.1 in² 옵션)를 교체해 필터·멤브레인·직물·다공성 금속까지 폭넓게 대응합니다. 코팅·사이징·잉크·수지 처리 효과 분석과 생산 라인 품질관리에 적합하며, RS-232 출력과 ASTM D726·TAPPI T460/T536/T538/T490·ISO 5636/5 규격을 준거합니다.
주요 특징
| 3압력 통합 | 저압·표준·고압 시험기 기능을 한 대에 통합 |
|---|---|
| 자동/수동 모드 | 디지털 타이머로 결과를 초 단위 표시 → 효율 향상 |
| 오토 드라이브 | 시험 횟수·측정 구간을 프로그래밍하여 시료 자동 반복 분석 |
| 교체형 오리피스 | 1.0 in²(표준), 0.25·0.1 in²(옵션)로 다양한 투기도 범위 대응 |
| 컴퓨터 출력 | RS-232로 PC·프린터 연동 |
아날로그 시리즈 대비
| 구동 | 4340N: 자동(오토 드라이브) / 아날로그: 수동 |
|---|---|
| 압력 | 4340N: 저압·표준·고압 통합 / 아날로그: 모델별 고정 |
| 결과 | 4340N: 디지털 타이머 내장 초 단위 / 아날로그: 별매 타이머(4320) |
| 평활도 | 4340N: 투기도+평활도 겸용 / 아날로그: 4250N만 평활도 |
적용 규격
적용 소재
