인장·압축 포스 게이지

Model X-C

압축 전용 기계식 포스 게이지. D형 편향 빔, 정밀 다이얼 인디케이터.

측정 범위: 50 lb ~ 25,000 lb (25 kg ~ 10,000 kg)

정확도: ±1% Full-scale (25,000 lb는 ±2%)

용량 단계: 9단계 (50 / 100 / 250 / 500 / 1,000 / 2,000 / 5,000 / 10,000 / 25,000 lb)

교정 단위: lb / kg / N

과부하 허용: 용량의 30% 이내 손상 없음

안전율: 5:1 설계 안전율

제품 개요

Dillon Model X-C는 D형 편향 빔(deflection beam) 원리를 이용한 기계식 압축 포스 게이지입니다. 하중이 가해지면 빔이 휘는 정도를 정밀 다이얼 인디케이터가 읽어 압축력을 표시하며, 전원이나 전자 회로 없이 견고하게 작동합니다. 과부하에도 손상되지 않는 구조로 거친 산업 현장에서 오래 사용할 수 있습니다. 프레스 공정 모니터링, 재료 강도 시험, 하중 보정 등에 사용되며 모델별로 다양한 압축 용량을 선택할 수 있습니다. 배터리·전자 부품이 없어 유지보수가 간단하고 극한 환경에서도 신뢰성 있게 동작합니다.

모델별 치수 (압축형 A타입)

50 ~ 500 lb (25~200 kg): A=4.25" / D=2.50" / H=0.38" / Thread J=1/4-28 / Dial K=2.94"

1,000 lb (500 kg): A=4.25" / D=2.50" / Thread J=1/2-20

2,000 / 5,000 lb: A=4.75" / D=3.00" / Thread J=1/2-20

10,000 lb (5,000 kg): A=5.87" / D=3.94" / Thread J=7/8-14

25,000 lb (10,000 kg): A=6.56" / D=4.68" / Thread J=1-14

구조 및 재질

빔 소재: 500 lb 이하: 고강도 알루미늄 / 그 이상: 항공기급 합금강

가압 방식: 경화 강구(Hardened Ball) · 스프링 클립 고정 · 자동 수직 정렬

마운팅: 빔 하단에 나사 마운팅 홀 (압축 하중 대응)

도장: 베이크 에나멜 · 내식·내청

운용 온도: 120°F (49°C) 이하

옵션

쇼크리스 다이얼: 급격한 하중 인가/해제 환경 대응

최대 하중 포인터: 피크 하중 유지 (X-PP 제외)

Zero 위치: 12시 / 3시 / 6시 / 9시 중 공장 설정 (기본: 12시)

적용 분야

압축 시험, 하중 보정, 재료 강도 시험, 프레스 공정 모니터링, 산업용 계측

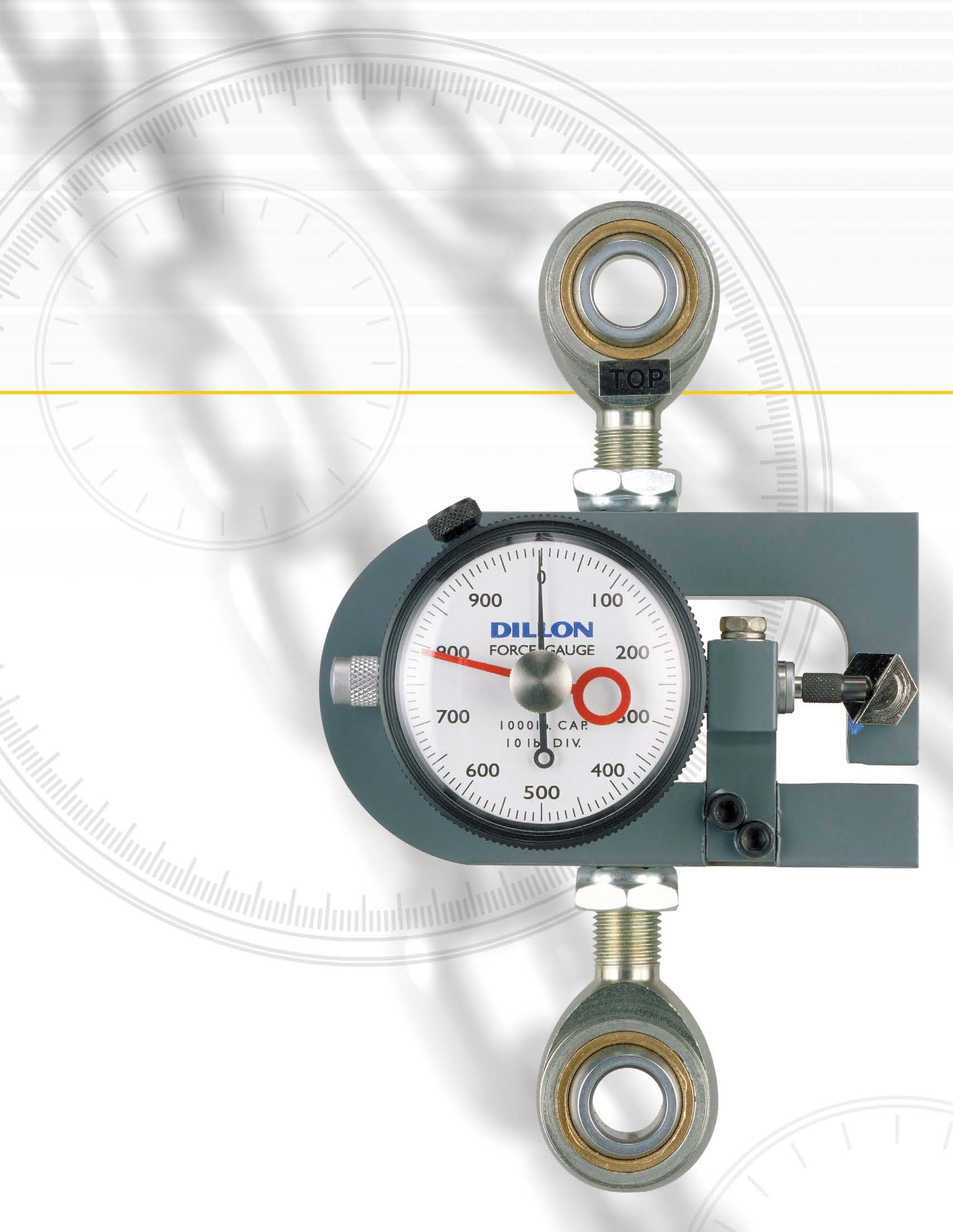

Model X-ST

인장 전용 기계식 포스 게이지. 로드엔드 커넥터 또는 샤클·핀 연결.

측정 범위: 100 lb ~ 10,000 lb (25 kg ~ 5,000 kg)

정확도: ±1% Full-scale

용량 단계: 7단계 (100 / 250 / 500 / 1,000 / 2,000 / 5,000 / 10,000 lb)

교정 단위: lb / kg / N

과부하 허용: 용량의 30% 이내 손상 없음

안전율: 5:1 설계 안전율

제품 개요

Dillon Model X-ST는 인장 전용 기계식 포스 게이지입니다. 로드엔드 커넥터 또는 샤클·핀으로 연결해 당김 하중을 다이얼로 직독하며, 전원이 필요 없어 현장 인장 시험과 하중 확인에 간편합니다.

연결 피팅 (하중 용량별)

100 ~ 2,000 lb (50~1,000 kg): 로드엔드 커넥터 2개 기본 제공 (자기 정렬 구형)

5,000 / 10,000 lb (2,000~5,000 kg): 샤클·핀 기본 제공 (도면 D 타입)

모델별 치수 (인장형 C타입)

100 ~ 1,000 lb (50~500 kg): A=4.25" / L=5.00" / M=4.25" / Thread N=1/4-28

2,000 lb (1,000 kg): A=4.75" / Thread N=1/2-20

5,000 lb (2,000 kg): A=4.75" / Thread N=1/2-20

10,000 lb (5,000 kg): A=5.87" / Thread N=7/8-14

구조 및 재질

빔 소재: 500 lb 이하: 고강도 알루미늄 / 그 이상: 항공기급 합금강

편향량: 100~250 lb: 0.019" / 1,000 lb: 0.018" / 10,000 lb: 0.010"

도장: 베이크 에나멜 · 내식·내청

운용 온도: 120°F (49°C) 이하

옵션

쇼크리스 다이얼: 급격한 하중 인가/해제 환경 대응

최대 하중 포인터: 피크 하중 유지 (최대눈금 수동 리셋)

Zero 위치: 12시 / 3시 / 6시 / 9시 중 공장 설정

적용 분야

인장 강도 시험, 앵커·행거 하중 확인, 로프·케이블 장력, 재료 인장 시험, 리깅 작업 검증

Model X-PP

인장·압축 양방향 기계식 포스 게이지. 중앙 Zero 눈금, 양방향 측정.

측정 범위 (lb): 50-0-50 / 125-0-125 / 500-0-500 / 2,500-0-2,500 lb

측정 범위 (kg): 50-0-50 / 250-0-250 / 1,000-0-1,000 kg

정확도: ±2% (압축+인장 합산 전체 범위 기준)

교정 단위: lb / kg / N

과부하 허용: 용량의 30% 이내 손상 없음

안전율: 5:1 설계 안전율

제품 개요

Dillon Model X-PP는 인장과 압축을 한 대로 측정하는 양방향 기계식 포스 게이지입니다. 중앙 제로(Zero) 눈금에서 양방향으로 바늘이 움직여 밀고 당기는 힘을 모두 표시하며, 범용 힘 측정에 활용도가 높습니다.

연결 피팅 (하중 용량별)

50-0-50 ~ 500-0-500 lb (50-0-50~250-0-250 kg): 자기 정렬 구형 로드엔드 커넥터 2개 (인장 하중용)

2,500-0-2,500 lb / 1,000-0-1,000 kg: 샤클 어댑터·샤클·핀 2세트 (인장용) · 압축 시 샤클 제거

전 모델 공통: 압축 하중용 구형 볼 피팅 1개 기본 제공

다이얼 읽기 방법

압축 방향: 시계 방향 180° (눈금 0→최대)

인장 방향: 반시계 방향 180° (눈금 0→최대)

Zero 기준: 다이얼 중앙 Zero 위치

모델별 치수

50-0-50 ~ 500-0-500 lb: A=4.25" / D=2.50" / Thread N=1/4-28 / L=5.00"

2,500-0-2,500 lb / 1,000-0-1,000 kg: A=4.75" / D=3.00" / Thread N=1/2-20

적용 분야

인장·압축 겸용 시험, Push-Pull 측정, 스프링 시험, 재료 강도 평가, 지그·픽스처 측정

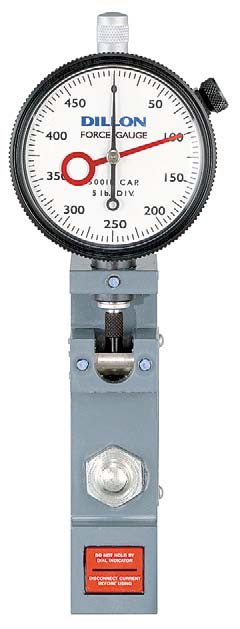

Model U

슬림형 압축 기계식 포스 게이지. 협소 공간 설치, 핸드헬드·마운트 겸용.

측정 범위: 25 lb ~ 5,000 lb (10 kg ~ 500 kg)

정확도: ±1% Full-scale

측정 방식: 압축 전용

용량 라인업: 25 / 100 / 250 lb (저범위) + 500 / 1,000 / 5,000 lb (고범위)

교정 단위: lb / kg / N

설치 방식: 핸드헬드 / 평면 서페이스 마운트 / 시험 픽스처

제품 개요

Dillon Model U는 협소 공간용 슬림형 압축 포스 게이지입니다. 낮은 높이로 좁은 틈에 설치해 압축 하중을 측정하며, 핸드헬드와 고정 마운트 겸용으로 프레스·지그의 하중 확인에 사용됩니다.

저범위 U 게이지 (25~250 lb, 10~100 kg)

빔 치수 (A×B): 3.28" × 5.50" (83.3 × 139.6 mm)

가압 피팅 포켓: Recessed 하단 · 피팅 2개 선택 포함

피팅 종류: Flat / Cupped / Domed / Nylon Insert (4가지 중 택)

Newton 교정: 가능

고범위 U 게이지 (500~5,000 lb, 500 kg)

500 / 1,000 lb (500 kg) 치수: 3.87" × 6.75" (98.0 × 171.3 mm)

5,000 lb 치수: 4.74" × 7.94" (120.1 × 201.5 mm)

설계 방식: Flat-Bottom (피팅 1개 선택 포함)

피팅 종류: Domed / Cupped / Flat

옵션

최대 하중 포인터: 피크 하중 유지 포인터

쇼크리스 다이얼: 급격한 하중 환경 대응

Zero 위치: 12시 / 3시 / 6시(기본) / 9시

다이얼 방향: 0° (기본) / 90° / 180° / 270° 시계방향

적용 분야

협소 공간 압축 시험, 시험 픽스처 내 설치, 품질 검사 라인, 핸드헬드 현장 측정, 압축 강도 시험

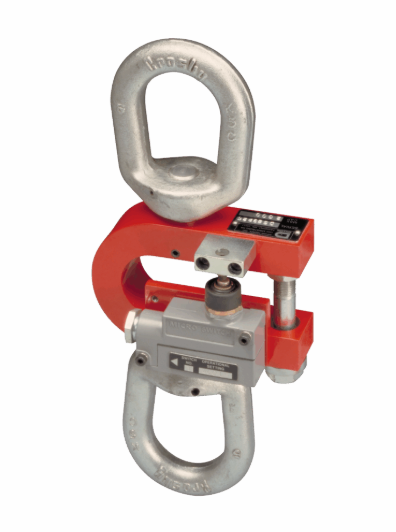

DynaSwitch® DSW 시리즈

케이블 단말·지지 하중에 설치하는 포스 컨트롤 스위치. 다이얼 없이 설정 하중에서 스위치가 작동해 과부하 차단·경보·슬랙라인 감지.

용량 범위: 100 lb ~ 50,000 lb (45 kg ~ 22,700 kg) · DSW-1~7

하중 방향: 인장·압축 겸용 포스 빔

스위치: 최대 4개/유닛 · 상승(과부하)/하강(슬랙) 설정

스위치 종류: A(실내)·B(내후성)·C(방폭)·J(내후 소형)

접점 정격: A: 5A 125/250VAC·30VDC / B: 15A 125/250/480VAC

용도: 크레인·호이스트·엘리베이터 과부하 방지·자동화 제어

제품 개요

Dillon DynaSwitch® DSW는 케이블 단말이나 지지 하중부에 설치하는 포스 컨트롤 스위치(리밋 스위치)입니다. 다이얼 지시계 없이, 설정 하중에 도달하면 내장 스위치 접점이 열리거나 닫혀 전원을 차단하거나 경고등·버저·클랙슨을 작동시킵니다. 과부하가 되는 상승 하중은 물론, 슬랙라인(이완) 감지를 위한 하강 하중 설정도 가능합니다. 인장·압축 모두에서 작동하는 포스 빔이 핵심으로, 라인의 데드엔드(고정단)에 설치하거나 이퀄라이저 시브를 지지하거나 호이스트 전체를 매달아 사용합니다. 스위치를 유닛당 최대 4개까지 장착해 다단계 하중(예: 경보 → 차단)을 구성할 수 있고, 단순·초신뢰성의 패시브 센서 구조로 일반·극한 환경 모두에서 동작합니다.

모델별 용량 (7종)

DSW-1: 100 lb (45 kg)

DSW-2: 1,000 lb (450 kg) · 최소 세트포인트 100 lb · 반복 ±30 lb

DSW-3: 2,000 lb (900 kg) · 최소 200 lb · 반복 ±60 lb

DSW-4: 5,000 lb (2,270 kg) · 최소 500 lb · 반복 ±150 lb

DSW-5: 10,000 lb (4,540 kg) · 최소 1,000 lb · 반복 ±300 lb

DSW-6: 25,000 lb (11,340 kg) · 최소 2,500 lb · 반복 ±750 lb

DSW-7: 50,000 lb (22,680 kg) · 최소 5,000 lb · 반복 ±1,500 lb

스위치 옵션

A — 저차등 마이크로스위치: DSW-2/4 · 환경 제어 실내용 · 단극쌍투 · 5A 125/250VAC·30VDC · 리드 12" · 최대 4개 · -54~82°C

B — 내후성 저차등 스위치: DSW-3/5/6/7 · 단극쌍투 0.002" 트래블 · 15A 125/250/480VAC·¼A 250VDC · 네오프렌 가스킷 밀봉 · 최대 4개 · -32~71°C

C — 방폭형 스위치: Class I Div.I 방폭형 · 최대 2개/유닛

J — 내후성 소형: DSW-2/4 · 소형 내후 스위치 · 최대 4개/유닛

하드웨어(피팅) 옵션 — 빔 상·하단

D — 로드엔드 커넥터: 인장 리깅용 자기정렬 로드엔드 (DSW-2)

E — 경화 볼·컵: 압축 하중용 열처리 합금강 볼&컵 (전 모델)

F — 리프팅 아이: 인장 리깅용 아이 볼트

G — 어댑터·샤클·핀: 인장 리깅용 단조 샤클

S — 나사 스터드: 요크·특수 픽스처 연결

주문 방법 (예: DSW-5-B2-F-G)

1. 모델: DSW-1 ~ DSW-7 (용량)

2. 스위치: 옵션(A/B/C/J) + 수량 · 예: B2 = 내후성 2개

3. 상단 피팅: 포스 빔 상단 피팅 옵션 · 예: F 리프팅 아이

4. 하단 피팅: 포스 빔 하단 피팅 옵션 · 예: G 샤클·어댑터

5. 세트포인트: 공장 설정값 지정 (상승=과부하 / 하강=슬랙라인)

적용 분야

크레인 과부하 방지, 호이스트 하중 제한, 엘리베이터 안전, 슬랙라인(이완) 감지, 자동화 컨베이어 제어, 리깅 안전, 경보등·버저·클랙슨 구동

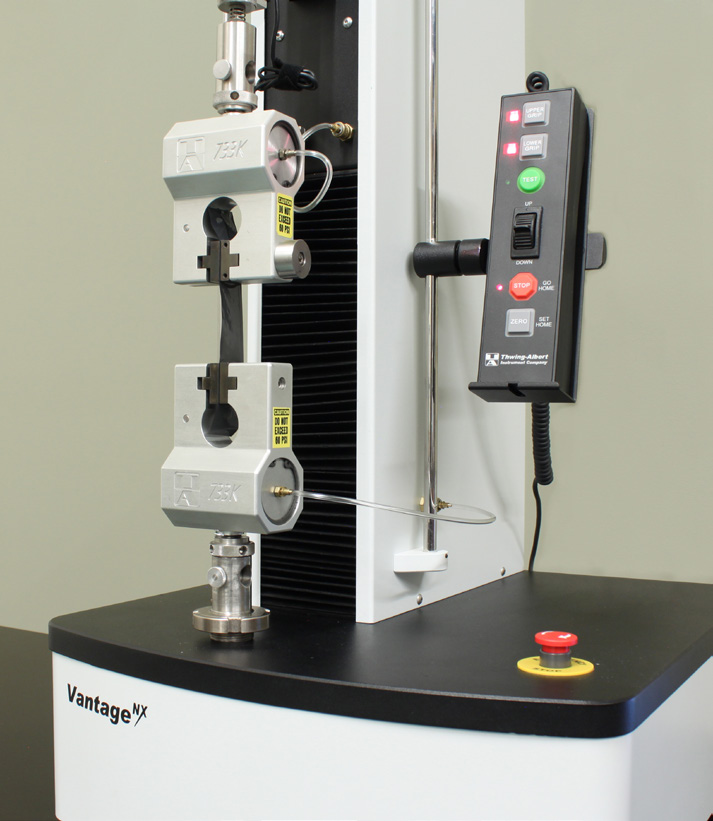

Vantage NX

소형 만능재료시험기(UTM). 단일·이중 컬럼, MAP4 소프트웨어, ASTM/ISO/TAPPI/DIN 지원.

프레임 하중 용량: 1 kN (225 lbf) / 2 kN (450 lbf) / 5 kN (1,125 lbf)

교환 가능 하중셀: 5 N ~ 5 kN (로드셀 교체 방식)

크로스헤드 이동 거리: 610 mm ~ 1,219 mm (모델별 24~48 in)

크로스헤드 속도: 1.3 ~ 1,000 mm/min (0.05~40 in/min)

하중 정확도: ±0.25% (10~100% 로드셀 용량) / ±0.025% (<10%)

연결: USB 또는 Bluetooth · MAP4 소프트웨어

제품 개요

Thwing-Albert Vantage NX는 포스 게이지 라인업과 연계되는 소형 만능재료시험기(UTM)입니다. 단일·이중 컬럼 구성과 MAP4 소프트웨어로 인장·압축·박리 시험을 수행하며 ASTM·ISO·TAPPI·DIN 규격을 지원합니다.

모델 라인업

1900 시리즈 (Single, 1kN): 1900-2000 (24"), 1900-2001 (36"), 1900-2002 (48") · 51~68 kg

1902 시리즈 (Single, 2kN): 1902-2000 / 2001 / 2002 · 56~75 kg

1905 시리즈 (Single, 5kN): 1905-2000 / 2001 / 2002 · 58~77 kg

1910 시리즈 (Dual, 5kN): 1910-2000 / 2001 / 2002 · 68~82 kg · 작업폭 무제한

성능 사양

위치 정확도: ±6.4 μm/25 mm (±0.00025 in/in)

위치 분해능: 1kN: 0.17 μm / 2kN: 0.05 μm / 5kN: 0.11 μm

샘플 주파수: 50 / 60 / 250 samples/sec 선택

크로스헤드 가이드: 정밀 볼스크류

전원: 120-230 VAC ±10%, 50/60 Hz

운용 온도: 10~50°C · 습도 10~85% (비응결)

표준 그립 & 픽스처

인장: 공압/바이스/웨지 그립

압축: 플랫·구형 컴프레션 플래튼

박리(Peel): 90°/180° 박리 픽스처

굴곡(3점): 3-Point Bend 픽스처

기타: COF / Puncture / Tissue Burst / Yarn 그립 등

MAP4 소프트웨어

플랫폼: Windows / SQLite DB / .NET 4.5

시험 방법: ASTM·ISO·TAPPI·DIN·NWSP 표준 라이브러리 내장

커스텀 시험: 복합 모션 제어·알고리즘·데이터 프레젠테이션 사용자 정의

데이터 내보내기: 자동 시험 결과 및 어레이 내보내기

보안: 감사 추적 DB · 자동 저장

적용 소재 및 시험

포장재·필름, 종이·판지, 플라스틱·고무, 섬유·부직포, 접착제·바이오소재, 인장·신장률, 박리·COF, 압축·굴곡, 파단·응력이완, 두께·삽입력
