3R-100-B-500 — 3롤러 측정 스테이션
Tensile Force Measuring Station — Three Roller Type
측정 항목: 주행 소재 인장력
측정 범위: 15 ~ 2,000N (내장 센서 공칭하중에 따라)
소재 직경: ≤ 6mm
롤러 직경: 100mm
편향각: 12°
제품 개요
Tensometric 3R-100-B-500은 생산 라인에서 주행하는 와이어·케이블·섬유의 장력을 상시 측정하는 3롤러 인라인 측정 스테이션(설치형)입니다. 소재가 3개의 롤러를 지나며 중앙 롤러를 약 12° 편향시킬 때의 힘을 내장 센서가 감지해, 공정 중 장력을 실시간으로 모니터링합니다. 15~2,000N 범위(센서 공칭하중에 따라)에서 직경 6mm 이하의 소재에 대응하며, 표시기와 연결해 장력 변동을 감시·기록합니다. 권선·압출·연선 공정의 장력 자동 제어와 품질 관리에 사용됩니다.
사양
측정 항목: 강선·동선·유리섬유봉 등 주행 소재 인장력
측정 범위: 최소 15~250N · 최대 100~2,000N (내장 라디얼 포스 센서 공칭하중에 따라)
소재 직경: 최대 6mm
롤러 직경: 100mm
편향각: 12° (소재 굽힘 최소화)
길이: 500mm 또는 1,000mm
롤러 재질: 알루미늄 합금 + 세라믹 코팅 그루브
내장 센서: Tensometric Radial Force Sensor M-1100-20 / M-1300-20
특징
3롤러 측정 방식, 편향 12° 소재 손상 최소화, 세라믹 코팅 롤러, 컴팩트 구조(500/1000mm), 5~100% 광범위 정밀 측정
M-1100-6 — 라디얼 포스 센서
Radial Force Sensor (Measuring Roller)
측정 항목: 주행 소재 편향력 → 장력
방식: 라디얼 포스(측정 롤러)
설치: 인라인 고정 설치
제품 개요
Tensometric M-1100-6은 측정 롤러 일체형 라디얼 포스 센서입니다. 주행 소재가 롤러를 지나며 발생시키는 편향력(라디얼 포스)으로 장력을 환산하며, 생산 라인에 고정 설치해 연속 모니터링합니다. Tensometric 앰프와 연동해 신호를 처리합니다.
사양
측정 항목: 주행 소재의 편향력(라디얼 포스)으로 장력 환산
방식: 측정 롤러형 라디얼 포스 센서
설치: 생산 라인 인라인 고정
특징
라디얼 포스 측정, 측정 롤러 일체형, 인라인 연속 측정, Tensometric 앰프 연동
M-1191-C — 라디얼 포스 센서
Radial Force Sensor M-1191-C
측정 항목: 주행 소재 장력(라디얼 포스)
본체 직경: Ø40mm
샤프트: Ø20 h6 (저널 베어링)
제품 개요
Tensometric M-1191-C는 Ø40mm 컴팩트 바디의 라디얼 포스 센서입니다. Ø20 h6 저널 베어링 샤프트에 측정 롤러를 장착해 인라인 장력을 측정하며, 커넥터 연결로 설치·교체가 간편합니다.
사양
측정 항목: 주행 소재의 라디얼 포스(편향력)
본체 직경: Ø40mm (−0.1)
샤프트: Ø20 h6, 저널 베어링
연결: 커넥터 방식
특징
컴팩트 라디얼 포스 센서, 저널 베어링 샤프트, 인라인 장력 측정, Tensometric 앰프 연동
M-1191-KA(S) — 라디얼 포스 센서
Radial Force Sensor M-1191-KAS (without amplifier)
측정 항목: 유연 소재 장력(라디얼 포스)
공칭하중: 30 / 40 / 50 / 60 / 100 / 200 / 300N
과부하 보호: 공칭하중의 10배 이상
앰프: 외부 앰프 필요 (KMV/MV/SA-DMS)
제품 개요
Tensometric M-1191-KA(S)는 앰프 분리형 라디얼 포스 센서입니다. 공칭하중 30~300N 7단계로 유연(flexible) 소재의 장력 측정에 적합하며, KMV·MV·SA-DMS 등 외부 앰프와 조합해 설치 자유도가 높습니다. 과부하 보호는 공칭하중의 10배 이상입니다.
사양
측정 항목: 유연(flexible) 소재 인장력
공칭하중: 30 · 40 · 50 · 60 · 100 · 200 · 300N
과부하 보호: 공칭하중의 10배 이상
앰프: 미내장 — 외부 앰프 KMV 10 / MV 10 / SA-DMS 610 / SA-DMS 310
특징
유연 소재 장력 측정, 앰프 분리형(설치 자유도), 다양한 공칭하중 선택, 과부하 보호 10배
M-1191-XY — 2축 라디얼 포스 센서
Radial Force Sensor M-1191-XY (2-axis)
측정 항목: X·Y 2방향 라디얼 포스
용도: 방향 가변 주행 소재 장력 측정
제품 개요
Tensometric M-1191-XY는 X·Y 두 방향의 힘을 동시에 측정하는 2축 라디얼 포스 센서입니다. 주행 방향·각도가 변하는 라인에서도 합력을 정확히 산출해 장력을 측정하며, 방향 가변 공정의 장력 모니터링에 사용됩니다.
사양
측정 항목: X·Y 2방향 힘(라디얼 포스)
용도: 주행 방향·각도가 변하는 소재의 장력 측정
특징
2축(XY) 동시 측정, 방향 가변 라인 대응, 라디얼 포스 방식, Tensometric 앰프 연동
LC-1121 / LC-1421 — 컴팩트 3롤러 인장력 센서
Tensile Force Sensor Series LC-1121 & LC-1421
공칭하중: 2N · 5N · 10N ~ 50N (요청 시 기타)
출력: 0~10V (옵션 4-20mA) = 0~100% 공칭하중
과부하 보호: 공칭하중의 4~10배 이상
보호 등급: IP50
변형: LC-1121: 앰프 내장 / LC-1421: 앰프 분리(높이 18mm)
제품 개요
Tensometric LC-1121/LC-1421은 주행하는 와이어·실·테이프의 장력을 측정하는 컴팩트 3롤러 인장력 센서입니다. 측정·가이드 롤러와 측정 요소를 하나의 하우징에 통합해 라인에 설치하는 즉시 사용할 수 있고, 설치 방향도 자유롭습니다. LC-1121은 앰프를 내장해 0~10V(옵션 4-20mA) 아날로그 신호를 바로 출력하고, LC-1421은 앰프 분리형으로 하우징 높이가 18mm에 불과해 협소한 공간에 적합합니다. 영점·게인(교정)은 케이블 출력부에서 조정합니다.
사양
공칭하중: 2N, 5N, 10N ~ 50N (기타 요청)
출력: 0~10V (옵션 4-20mA)
과부하 보호: 공칭하중의 4~10배 이상
보호 등급: IP50
롤러: Ø10 알루미늄(세라믹 코팅 또는 스틸) · Ø11 원통형(테이프 2~65mm)
옵션: 고객 도면 롤러 제작
특징
3롤러 일체형, 설치 즉시 사용, 설치 방향 자유, LC-1421 초박형 18mm, 테이프 2~65mm 대응

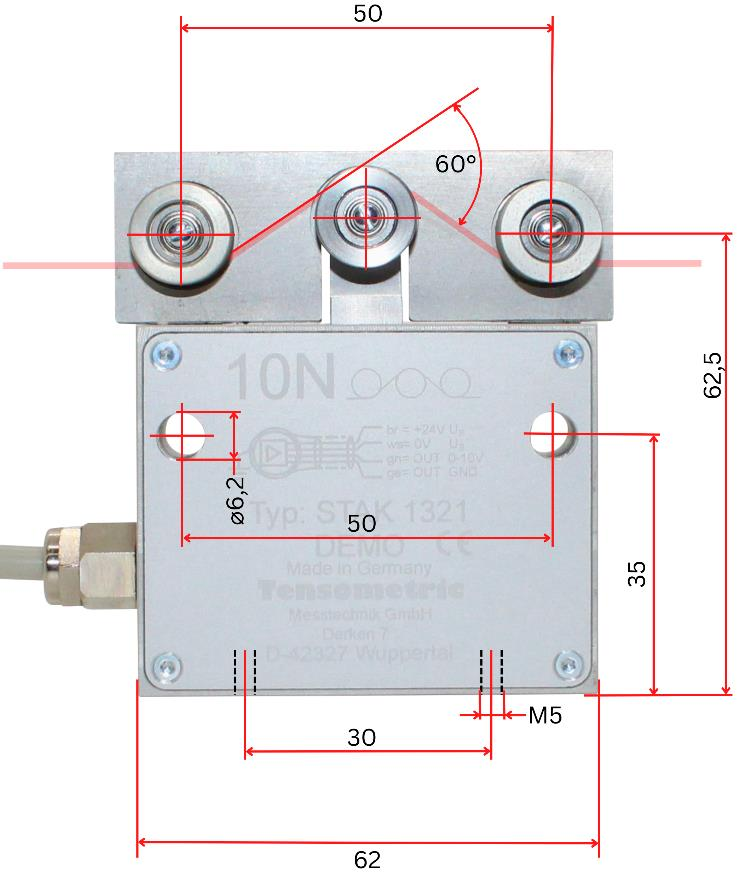

STAK-1321 — 초박형 인장력 측정 헤드
Tensile Force Measuring Head STAK-1321
하우징 높이: 16mm (초박형)
공칭하중: 2N · 5N · 10N ~ 50N
출력: 0~10V = 0~100% 공칭하중
보호 등급: IP50 · 하우징 알루미늄 약 150g
제품 개요
Tensometric STAK-1321은 높이 16mm의 초박형 인장력 측정 헤드입니다. 측정·가이드 롤러와 앰프를 한 하우징에 담아, 생산 라인의 좁은 틈에도 쉽게 설치해 즉시 주행 소재의 장력을 측정합니다. 영점·게인 교정은 케이블 출력부에서 조정합니다.
사양
하우징: 알루미늄 · 높이 16mm · 약 150g
공칭하중: 2N, 5N, 10N ~ 50N (기타 요청)
출력: 0~10V (스트레인게이지 풀브리지 · 24V 공급)
과부하 보호: 공칭하중의 4~10배 이상
보호 등급: IP50
롤러: Ø10 알루미늄 세라믹 코팅 또는 스틸 (고객 도면 옵션)
특징
초박형 16mm, 측정·가이드 롤러 일체, 설치 즉시 사용, 앰프 내장

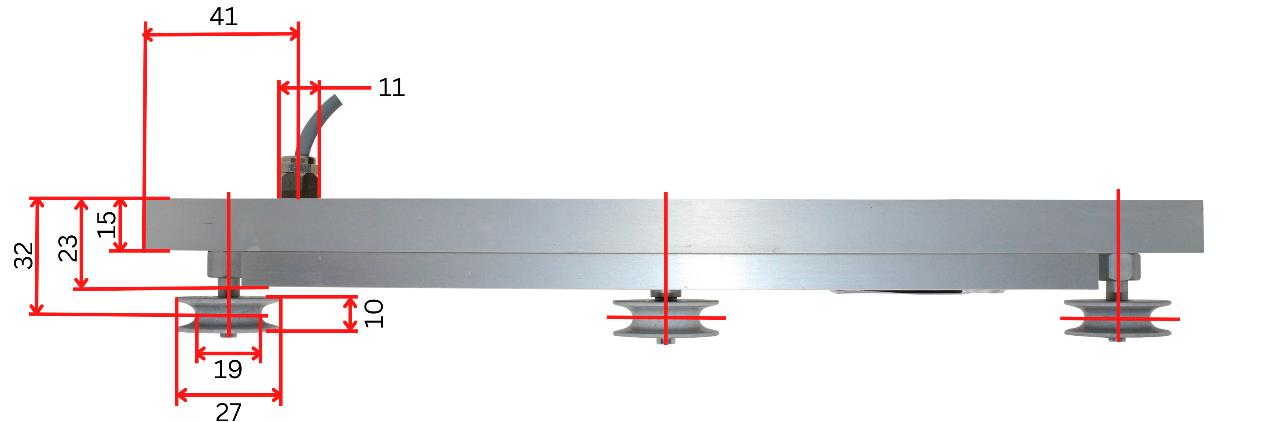

M-1356(-A) — 3롤러 측정 헤드
Tensile Force Measuring Head M-1356 / M-1356-A (digital display)
하우징 높이: 23mm
공칭하중: 5N · 10N ~ 300N
출력: 0~10V (옵션 4-20mA)
A형: 디지털 디스플레이 내장
제품 개요
Tensometric M-1356은 23mm 하우징에 측정 시스템과 앰프를 통합한 컴팩트 3롤러 인장력 측정 헤드입니다. 공칭하중 5~300N으로 STAK·LC 시리즈보다 넓은 하중 범위를 커버하며, 설치 위치·방향이 자유롭고 라인에 붙이는 즉시 사용할 수 있습니다. M-1356-A는 디지털 디스플레이를 내장해 현장에서 장력을 바로 읽을 수 있습니다.
사양
공칭하중: 5N, 10N ~ 300N (기타 요청)
출력: 0~10V (옵션 4-20mA) · 24V 공급
과부하 보호: 공칭하중의 4~10배 이상 · IP50
롤러: Ø18.5 알루미늄(전세라믹·세라믹 코팅·스틸) · 원통형(테이프 2~45mm)
옵션: Ø50 롤러 · 고객 도면 롤러
특징
23mm 컴팩트, 공칭 5~300N 광범위, A형 디지털 표시, 테이프 2~45mm

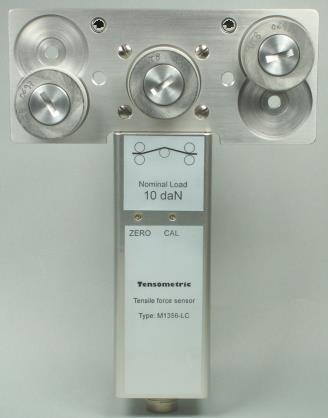

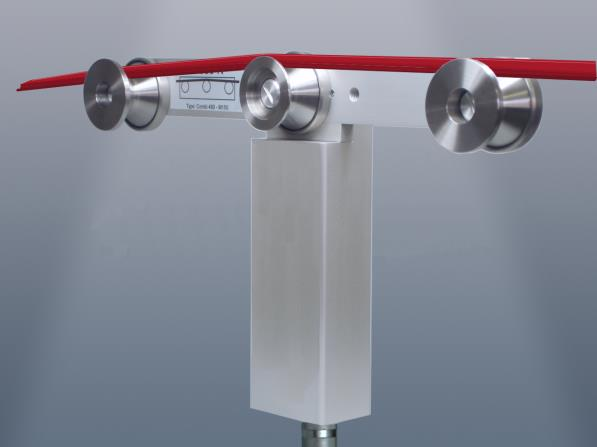

M-1356-LC — 케이블·연선 측정 헤드
Tensile Force Measuring Head M-1156-LC / M-1356-LC
측정 대상: 케이블·연선·와이어(Ø≤1mm)·코드·벨트(≤25mm)
공칭하중: 5 daN · 10 daN · 2 hN · 5 hN
가이딩: 외측 가이드 롤러 교체로 3가지
가이드 간격: 표준 90mm (옵션 180 / 280mm)
제품 개요
Tensometric M-1356-LC는 케이블·연선(stranded wire)·와이어·코드·벨트의 장력을 측정하는 3롤러 측정 헤드입니다. 볼베어링으로 부드럽게 회전하는 롤러를 소재에 맞춰 조정하며, 외측 가이드 롤러 2개를 교체해 3가지 소재 가이딩을 구성할 수 있습니다. 와이어는 직경 1mm까지, 코드·벨트는 원통 롤러로 폭 25mm까지 대응하고, 강성 소재용으로 가이드 간격 180/280mm 옵션을 제공합니다. 스트레인게이지 브리지가 측정 롤러의 라디얼 포스를 비례 전기 신호로 변환합니다.
사양
공칭하중: 5 daN, 10 daN, 2 hN, 5 hN
측정 대상: 케이블 · 연선 · 와이어(Ø≤1mm) · 코드·벨트(폭≤25mm)
가이드 롤러 간격: 표준 90mm · 옵션 180mm / 280mm (강성 소재)
롤러 재질: AlCuMgPb (옵션: 세라믹 코팅 · 원통형)
특징
케이블·연선 전용, 3가지 가이딩 구성, 볼베어링 롤러, 강성 소재 옵션

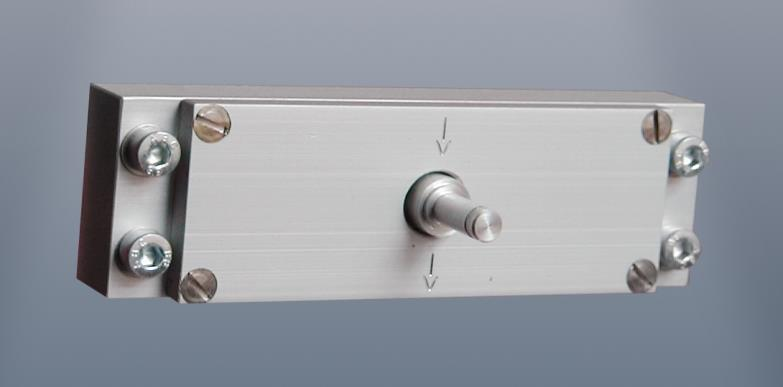

LC-1190 / LC-1490 — 라디얼 포스 센서
Radial Force Sensor Series LC-1190 & LC-1490
하우징: 18/33mm 초박형 · 알루미늄 약 150g
공칭하중: 2N ~ 50N (기타 요청)
출력: 0~10V (4-20mA) = 0~100% 공칭하중
측정 범위: 1% ~ 최소 120%
제품 개요
Tensometric LC-1190/LC-1490은 힘 측정에 필요한 모든 요소를 18/33mm 초박형 하우징에 통합한 컴팩트 라디얼 포스 센서입니다. 큰 공사 없이 측정 위치에 붙이면 즉시 사용할 수 있고 설치 방향도 자유로우며, 측면 포텐셔미터로 영점과 게인(교정)을 조정합니다.
사양
공칭하중: 2N ~ 50N (기타 요청)
출력: 0~10V (4-20mA) · 24V ±10% 공급 · 필터 30Hz
측정 원리: 스트레인게이지 풀브리지 · 측정 범위 1~120%
과부하 보호: 공칭하중의 4~10배 이상 · IP50
샤프트: 저널 베어링 Ø5 표준 · 서클립 롤러 고정 (기타 요청)
하우징: 알루미늄 합금 · 약 150g
특징
초박형 18/33mm, 설치 방향 자유, 포텐셔미터 교정, 즉시 사용

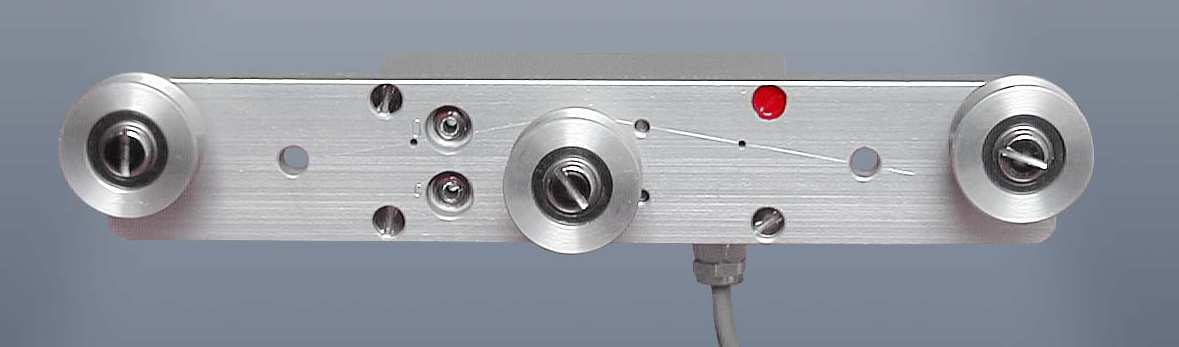

LC-1122 / LC-1322 — 인장력 센서 (롤러 간격 조절형)
Tensile Force Sensor Series LC-1122 & LC-1322
측정 대상: 와이어 · 벨트 · 실 등 (온라인/실험실)
롤러 간격: 소재에 맞춰 100 ~ 500mm 조절
공칭하중: 50 · 100 · 200 · 300 · 500N
변형: LC-1322: 앰프 내장 / LC-1122: 스트레인게이지 출력
제품 개요
Tensometric LC-1122/LC-1322는 와이어·벨트·실의 장력을 인라인 또는 실험실에서 측정하는 초평면 3롤러 인장력 센서입니다. 소재 특성에 맞춰 롤러 간격을 100~500mm까지 조절할 수 있고, 레버암 위치와 무관하게 작동해 폭이 넓은 롤러에도 대응합니다. 중앙 측정 롤러에 걸리는 라디얼 포스가 미세 변형으로 나타나고 이를 비례 전기 신호로 변환하는 방식이며, LC-1322는 앰프를 내장해 아날로그 신호를 바로 출력합니다.
사양
공칭하중: 50N, 100N, 200N, 300N, 500N (기타 요청)
측정 범위: 공칭하중의 1~115% · 과부하 보호 10배 이상
롤러 간격: 100 ~ 500mm 조절
롤러: 표준: V형 알루미늄(더블 볼베어링) · 옵션: 세라믹 코팅 / 스틸
액세서리: 맞춤 제작 롤러
특징
롤러 간격 100~500mm, 레버암 무관 측정, 초평면 구조, 온라인·실험실 겸용

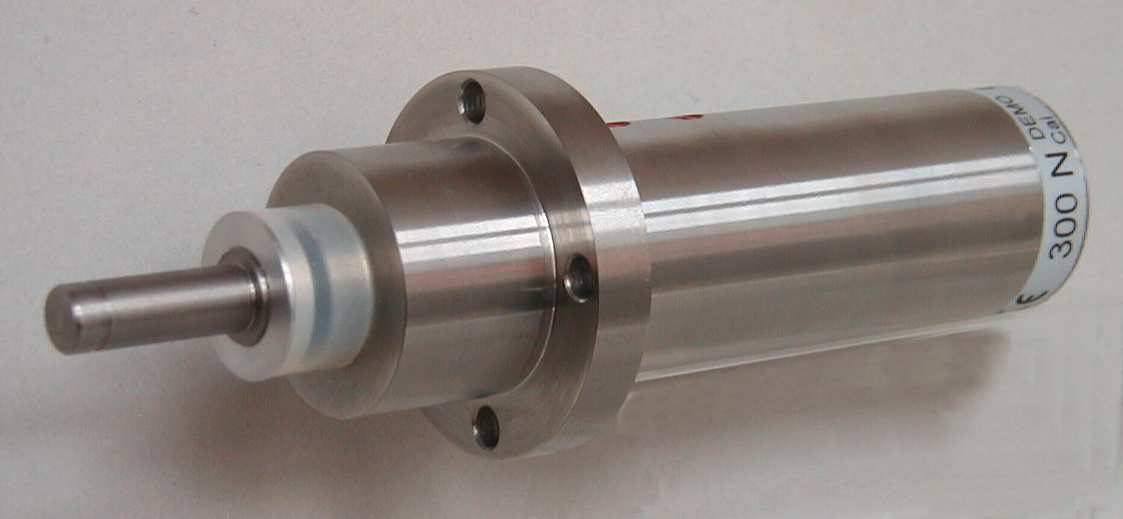

M-1100-20 / M-1300-20 — 라디얼 포스 센서
Radial Force Sensor Series M-1100-20 & M-1300-20
공칭하중: 30 · 50 · 100 · 200 · 300 · 400N
접촉각: 3° ~ 180° 가변 → 측정 범위 가변
저널 베어링: 표준 Ø10mm
특징: 롤러 폭과 무관한 측정
제품 개요
Tensometric M-1100-20/M-1300-20은 고과부하 보호와 장기 안정성을 갖춘 정밀 라디얼 포스 센서입니다. 저널 베어링에 볼베어링 측정 롤러를 장착하고 소재가 일정 각도로 감기도록 설치하면, 그 편향력(라디얼 포스)으로 장력을 환산합니다. 접촉각을 3~180°에서 자유롭게 잡을 수 있어 같은 센서로도 측정 범위를 조정할 수 있고, 측정값은 사용 롤러의 폭과 무관합니다. 3R-100-B-500 측정 스테이션의 내장 센서로도 사용됩니다.
사양
공칭하중: 30N, 50N, 100N, 200N, 300N, 400N (기타 요청)
접촉각: 3° ~ 180° (접촉각 변경으로 측정 범위 가변)
저널 베어링: 표준 Ø10mm · 풀리/가이드 롤러 장착
안정성: 고과부하 보호 · 장기 안정성
특징
접촉각 3~180°, 롤러 폭 무관, 3R 스테이션 내장 센서, 고과부하 보호

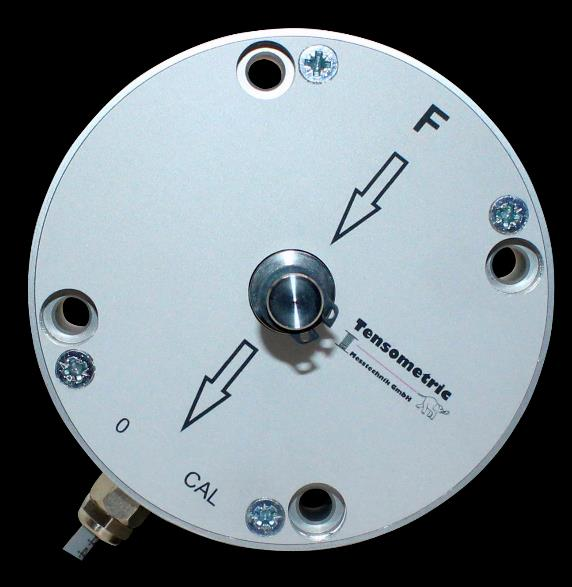

M-1355-NH / NH1 / NH2 — 라디얼 포스 센서
Radial Force Sensor Series M-1355-NH · NH1 · NH2
형태: 디스크형 · 앰프 내장
출력: 0~10V (4-20mA) = 0~100% 공칭하중
저널 베어링: Ø10×23.5 또는 Ø12×25.5mm
교정: 측면 포텐셔미터 (영점·게인)
제품 개요
Tensometric M-1355-NH 시리즈는 앰프를 내장한 디스크형 라디얼 포스 센서입니다. 저널 베어링에 볼베어링 측정 롤러를 장착하고 소재를 일정 접촉각으로 감아, 롤러에 걸리는 라디얼 포스로 장력을 환산합니다. 측면 포텐셔미터로 영점·게인을 교정하며, 고과부하 보호와 장기 안정성을 갖췄습니다. 베어링 길이·직경은 맞춤 제작이 가능합니다.
사양
출력: 0~10V (4-20mA) · 앰프 내장
저널 베어링: Ø10×23.5mm 또는 Ø12×25.5mm (맞춤 길이·직경)
교정: 측면 설치 포텐셔미터 (영점·게인)
안정성: 고과부하 보호 · 장기 안정성
특징
디스크형 앰프 내장, NH/NH1/NH2 3형, 맞춤 베어링, 포텐셔미터 교정

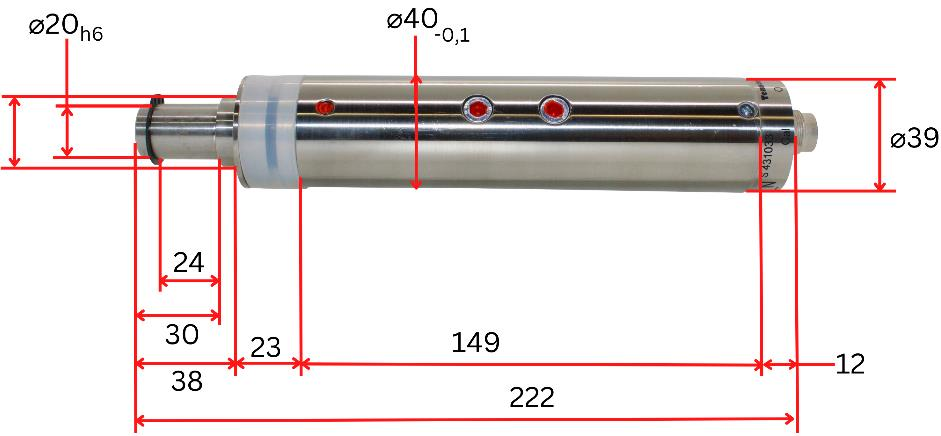

M-1391 / M-1391-C — 라디얼 포스 센서 (고하중)
Radial Force Sensor M-1391 · M-1391-C (·FL ·C50)
M-1391 공칭하중: 20 · 30 · 50 · 100 · 200 · 300N
M-1391-C 공칭하중: 100N ~ 5,000N (100N 단위)
출력: 0~10V (C: 옵션 4-20mA) · 갈바닉 절연
보호 등급: IP52 (옵션 IP65)
제품 개요
Tensometric M-1391 시리즈는 앰프를 내장한 원통형 라디얼 포스 센서입니다. 외부에서 접근 가능한 포텐셔미터로 영점·게인을 교정하고, 공급 전압과 출력 신호가 갈바닉 절연되어 노이즈에 강합니다. 기본형 M-1391은 공칭 20~300N, 고하중형 M-1391-C는 100N부터 5,000N까지 100N 단위로 선택할 수 있으며 하우징·샤프트가 스테인리스라 부식 환경에도 적합합니다. FL·C50 등 변형 모델도 제공됩니다.
사양
M-1391: 공칭 20~300N · 과부하 10배 이상 · IP52(샤프트)/IP50(케이블) · 케이블 3m · 저널 Ø10
M-1391-C: 공칭 100~5,000N (100N 단위) · 과부하 4~20배 · IP52(옵션 IP65) · 스테인리스 하우징·샤프트
출력: 0~10V = 0~100% 공칭하중 (C: 옵션 4-20mA) · 갈바닉 절연 · 24V 공급
측정 범위: 1% ~ 115% 이상 · 사용 온도 +5~60°C
변형: M-1391-C-FL · M-1391-C50
특징
고하중 최대 5,000N, 스테인리스(C형), 갈바닉 절연, 외부 교정 포텐셔미터

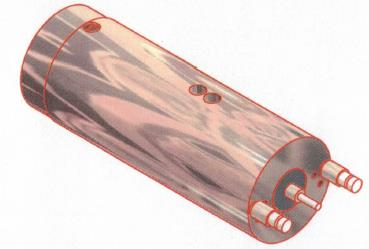

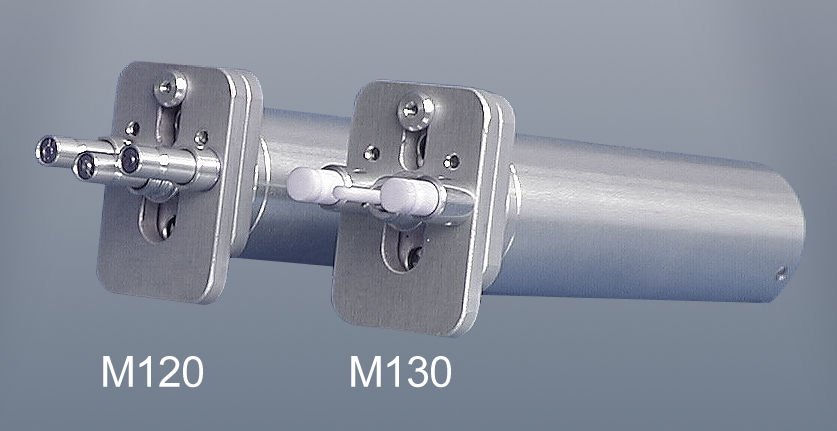

M-1320 / M-1330 — 미세 장력 센서
Tensile Force Sensor M-1320 · M-1330 (weft, optical fiber, yarn)
용도: 위빙기 위사(weft) · 광섬유 · 와이어 · 얀
공칭하중: 1 · 2 · 3 · 4 · 5N
3중 측정범위: 가이드 핀 이동 (예: 1N → 0-1/0-2/0-5N)
접촉부: M-1330: 세라믹 핀(Alsint) / M-1320: 그루브 4mm 롤러
제품 개요
Tensometric M-1320/M-1330은 위빙기의 위사(weft)나 광섬유·와이어·얀 같은 미세 장력 소재 전용 3롤러 센서입니다. 가이드 핀 위치를 옮기는 것만으로 한 센서에서 3가지 측정 범위를 쓸 수 있어(공칭 1N이면 0-1N·0-2N·0-5N), 다양한 소재·조건을 센서 교체 없이 커버합니다. 중앙 측정 롤러(핀)에 걸리는 미세한 라디얼 포스를 비례 전기 신호로 변환하며, M-1330은 내마모 세라믹 핀(Alsint), M-1320은 그루브 4mm 롤러를 사용합니다. 생산 라인 설치와 실험실 온라인 측정 모두에 적합합니다.
사양
공칭하중: 1N, 2N, 3N, 4N, 5N
측정 범위: 공칭하중의 1~115% · 3중 범위(가이드 핀 이동)
과부하 보호: 공칭하중의 10배 이상
접촉부: M-1330: 세라믹 핀(Alsint 표준) / M-1320: 그루브 4mm 롤러 · 옵션: 경질 크롬도금 황동 볼베어링 롤러
액세서리: 맞춤 세라믹 핀·롤러
특징
1센서 3측정범위, 위사·광섬유 미세장력, 세라믹 핀 내마모, 온라인·실험실 겸용

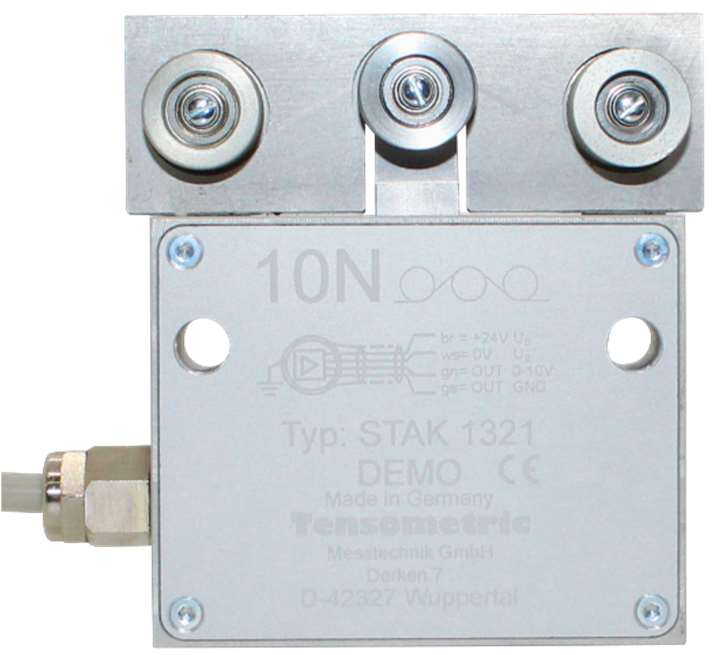

3RO-MV — 3롤러 인장력 센서 (앰프 내장)
3-Roller Tensile Force Sensor with built-in amplifier
형식: 3롤러 인장력 센서
앰프: 내장
교정: 인장력 기준 / 라디얼 포스 기준 모두 지원
제품 개요
Tensometric 3RO-MV는 앰프를 내장한 3롤러 인장력 센서입니다. 주행 소재가 세 롤러를 지나며 중앙 측정 롤러를 감싸는 각도(wrap angle)에서 발생하는 라디얼 포스로 장력을 환산하며, 정확한 인장력 기준 교정과 라디얼 포스 기준 교정을 모두 지원해 설치 조건에 맞는 정밀 측정이 가능합니다.
사양
형식: 3롤러 인장력 센서 · 앰프 내장
교정: 인장력 기준 / 라디얼 포스 기준 교정 · 출력 신호 계산식 제공
설치: 생산 라인 인라인 고정
특징
3롤러 방식, 앰프 내장, 이중 교정 지원, 인라인 설치

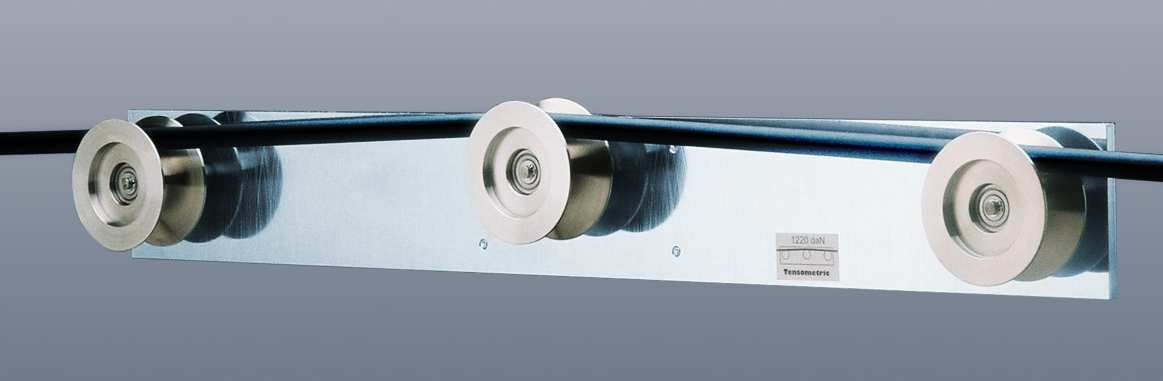

3R-50A / 5R-50 — 대구경 측정 스테이션
Tensile Force Measuring Station 3R-50A & 5R-50
소재 직경: 최대 50mm
편향각: 3R-50A: 4.7° / 5R-50: 3° (무시 가능 수준)
5R-50: 가이드 롤러 2개 추가 · 접촉각 30° · 측정범위 10배
측정 범위: 최대 인장력의 0.5 ~ 100%
제품 개요
Tensometric 3R-50A/5R-50은 직경 50mm까지의 대구경·강성 소재 전용 인장력 측정 스테이션입니다. 굵거나 뻣뻣한 소재는 측정 헤드가 그에 걸맞은 크기여야 정확도가 나오는데, 이 스테이션은 큰 측정 롤러로 편향각을 4.7°(3R-50A)·3°(5R-50)로 최소화해 소재 손상 없이 측정합니다. 5R-50은 가이드 롤러 2개를 추가해 측정 롤러 접촉각을 30°로 만들어 측정 범위를 10배 아래로 확장, 가는 소재까지 최대 인장력의 0.5~100%를 신뢰성 있게 측정합니다.
사양
소재 직경: 최대 50mm (대구경·박형 강성 소재)
3R-50A: 3롤러 구성 · 편향각 4.7°
5R-50: 5롤러 구성(가이드 2개 추가) · 편향각 3° · 접촉각 30° → 측정범위 10배 확장
측정 범위: 최대 인장력의 0.5 ~ 100%
특징
대구경 Ø50mm, 편향 최소화, 5R-50 범위 10배 확장, 강성 소재 대응

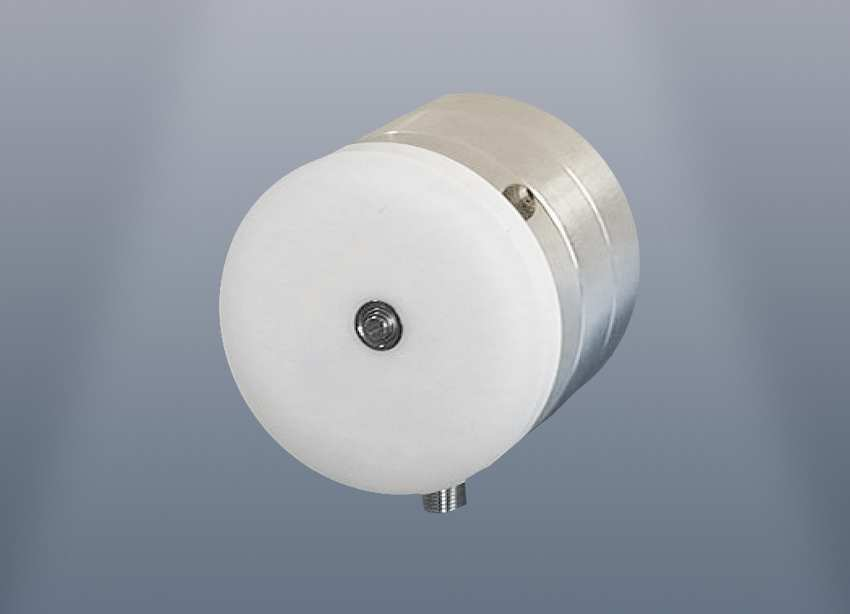

CF-COMP — 원심력 보상 라디얼 포스 센서
Centrifugal-force & weight-force compensated Radial/Tensile Force Sensor
용도: 연선기(stranding machine) 회전부 내부 측정
보상: 원심력 + 측정 롤러 자중
과부하 보호: 고과부하 보호 설계
변형: CF-COMP-PRO-FM · CF-COMP-PRO-C
제품 개요
Tensometric CF-COMP는 회전하는 연선기(stranding machine) 내부처럼 원심력이 작용하는 환경에서 장력을 측정하기 위한 보상형 센서입니다. 측정 롤러의 자중과 회전에 의한 원심력을 모두 보상해, 오직 라디얼 포스(=장력)만을 측정값으로 남깁니다. 저공칭하중 센서에서 부족해지기 쉬운 과부하 보호를 강화한 설계로, 단독 라디얼 포스 센서로도, 3롤러 인장력 측정 시스템의 센서로도 사용할 수 있습니다. PRO-FM·PRO-C 변형이 제공됩니다.
사양
보상 대상: 원심력 · 측정 롤러 자중
측정: 라디얼 포스(장력)만 검출 — 회전·자중 영향 배제
구조: 저널 베어링 + 볼베어링 측정 롤러
적용: 연선기 등 회전 기계 내부 · 3롤러 시스템 센서
변형: CF-COMP-PRO-FM · CF-COMP-PRO-C
특징
원심력 보상, 자중 보상, 연선기 회전부 전용, 고과부하 보호
