미국 피츠버그 소재. 케이블·와이어 로프 전용 디지털 장력계. NIST 추적 가능 교정 인증서 표준 포함. 엘리베이터, 통신 케이블, 집라인, 안전 케이블 등 폭넓은 적용.
디지털 로드셀 방식. 복잡한 환산표 없이 5초 내 측정·제거. 타워·철탑 가이 와이어, 케이블 배리어, 교량 케이블 현장에 최적화.
스웨덴 중공업 계측 브랜드. 고정 와이어 로프의 정적 장력 측정 전문. 20톤 용량, Ø38mm 대구경 로프 대응. 30개국 이상 공급.
영국 해양·오프쇼어 전문 계측 브랜드. 운항 중인 로프·케이블의 장력을 실시간 모니터링. SmartLoad® 무선 기술로 현장 PC 없이 핸드셋만으로 시스템 제어 가능.
제품별 상세 사양
제품명을 누르면 개요와 상세 사양이 펼쳐집니다. 사진과 문의는 위 제품 카드에서 확인하세요.
CX-1 Series
Tensitron · 미국
케이블·와이어 로프 전용 디지털 장력계. NIST 추적 교정 표준 제공.
주요 사양
| 측정 범위 | 10~2,000 lb (모델별 상이) |
|---|---|
| 정확도 | ±2% Full-scale |
| 케이블 직경 | 1/16"~3/4" (1.6~19mm) |
| 단위 | lb / kg / daN |
| 배터리 | NiMH 충전식 · 8시간 |
| 교정 | NIST 추적 가능 · 최대 10개 소재 교정 |
제품 개요
Tensitron CX-1은 케이블과 와이어 로프의 장력을 정밀 측정하는 디지털 핸드헬드 장력계입니다. 측정할 케이블을 3개의 롤러 사이에 끼우면 장력이 디지털로 표시되어, 항공기 조종 케이블·엘리베이터 와이어·구조용 케이블 등 안전이 중요한 케이블의 장력을 빠르고 정확하게 점검할 수 있습니다.
측정 범위·케이블 굵기별 모델(CX-250-SM-1 등)을 선택할 수 있으며, NIST 추적 교정 표준이 제공되어 교정 신뢰성이 보장됩니다. 피크 홀드 기능으로 작업 중 최대 장력을 놓치지 않고 기록할 수 있습니다.
모델 라인업
| CX-250-SM-1 (Small) | 20~250 lb · 최대 케이블 3/16"(4.8mm) · 폭 15" |
|---|---|
| CX-500-SM-1 (Small) | 20~500 lb · 최대 케이블 3/16"(4.8mm) · 폭 15" |
| CX-1000-SM-1 (Small) | 50~1,000 lb · 최대 케이블 3/16"(4.8mm) · 폭 15" |
| CX-1000-M-1 (Medium) | 50~1,000 lb · 최대 케이블 1/4"(6.35mm) · 폭 16.73" |
| CX-2000-M-1 (Medium) | 100~2,000 lb · 최대 케이블 1/4"(6.35mm) · 폭 16.73" |
| CX-1000-1 (Standard) | 50~1,000 lb · 최대 케이블 3/4"(19mm) · 폭 19.73" |
| CX-2000-1 (Standard) | 100~2,000 lb · 최대 케이블 3/4"(19mm) · 폭 19.73" |
주요 기능
| 디스플레이 | 백라이트 디지털 LCD · 컬러바 그래픽 |
|---|---|
| 데이터 저장 | 연속/단일 포인트 저장 |
| 데이터 출력 | 아날로그 출력 (Option A) / RS-232 시리얼 (Option E) |
| 롤러 | 표준: 플랜지형 7/8" OD · 옵션: 2"/3" 원통형 (평면 소재용) |
| 교정 | 각 소재별 맞춤 교정 (10ft 샘플 필요) |
적용 분야
Quick-Check
Dillon · 미국
5초 내 측정·이탈. 타워·교량·배리어 케이블 현장 표준 장비.
주요 사양
| 케이블 범위 | 3/16"~1" (4.75~25.4mm) |
|---|---|
| 정확도 | ±3% 계기 용량 |
| 교정 저장 | 최대 20종 와이어 규격 |
| 디스플레이 | 도트 그래픽 LCD · 24mm 숫자 |
| 전원 | AA 배터리 · 장기간 사용 |
| 출력 | RS-232 포트 · lb/kg/N 단위 |
제품 개요
Dillon Quick-Check는 케이블에 걸고 5초 안에 장력을 읽고 빠지는 현장 표준 케이블 장력계입니다. 통신 타워·교량·가드레일 케이블의 장력을 절단이나 분리 없이 측정하며, 케이블 직경·종류별 교정 데이터를 내장해 즉시 실장력을 표시합니다. 대형 백라이트 LCD와 간편한 3롤러 구조로 고소 작업에서도 한 손으로 조작합니다.
주요 특징
| 측정 속도 | 케이블에 거치·측정·제거 5초 이내 |
|---|---|
| 체크 텐셔닝 모드 | 현재 장력과 목표 장력을 그래픽으로 동시 표시 |
| 교정 저장 | 20종 와이어 규격·타입별 독립 저장 |
| 내장 평균화 | 진동 오차 제거 빌트인 평균값 기능 |
| 데이터 저장 | 측정값 저장 및 RS-232 데이터 출력 |
| 환경 | -20°C~+70°C · 야외 지속 사용 적합 |
적용 분야

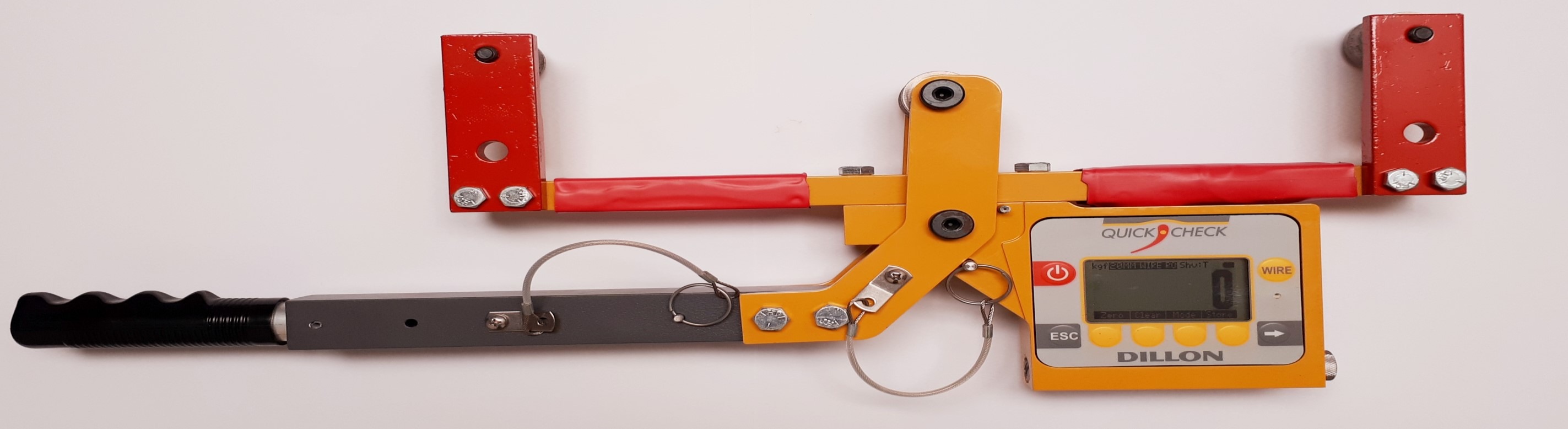

TTXL
Dillon · 미국
대구경 케이블 전용. Quick-Check 기반 19~32mm 대응 버전.
주요 사양
| 용량 | 26,500 lb / 120 kN / 12,000 kg |
|---|---|
| 케이블 범위 | 3/4"~1 17/64" (19~32mm) |
| 정확도 | ±3% 계기 용량 |
| 교정 저장 | 최대 20종 |
| 전원 | AA 배터리 × 2 · 250시간 (10Hz) |
| 크기·무게 | 25×59×8cm · 약 5kg |
제품 개요
Dillon TTXL은 Quick-Check의 측정 원리를 대구경 케이블로 확장한 대구경 케이블 장력계입니다. 직경 19~32mm 케이블에 대응해 대형 구조물 케이블·앵커 로프의 장력을 현장에서 신속히 점검합니다.
주요 기능
| 체크 텐셔닝 모드 | 현재·목표 장력 그래픽 동시 표시 |
|---|---|
| 신축 핸들 | 최소 힘으로 케이블에 고정 |
| AZT | 자동 영점 추적 및 필터링 (설정 가능) |
| 백라이트 | 밝기·타이머 조절 가능 |
| 데이터 출력 | 4핀 LEMO RS-232 포트 |
| 교정 리마인더 | 공장 설정 교정 주기 알림 |
| 환경 | -20°C~+70°C · 실외 지속 사용 적합 |
적용 분야

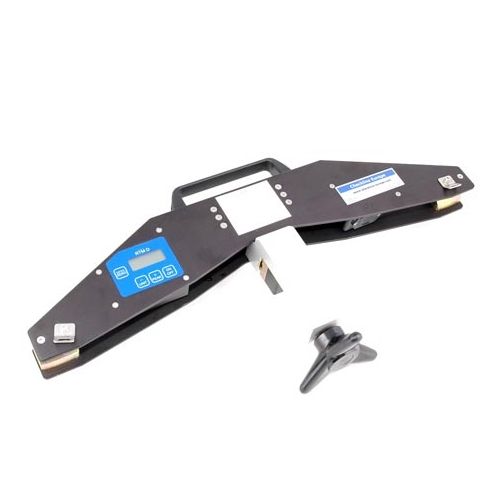

RTMe — Rope Tension Meter
Gigasense · 스웨덴
고정 와이어 로프 정적 장력 측정. 가이 와이어·현수 로프·철도 현수선.
주요 사양
| 용량 | 5톤 / 20톤 (2가지) |
|---|---|
| 로프 직경 | Ø6~38mm |
| 정확도 | ±2% (스틸 로프) · ±6% (구리 로프) |
| 보호 등급 | IP65 |
| 배터리 | 리튬이온 3.7V 850mAh · 60시간 |
| 저장 로프 | 최대 20종 (공장 프로그래밍) |
제품 개요
Gigasense RTMe는 고정된 와이어 로프의 정적 장력을 측정하는 로프 텐션 미터입니다. 가이 와이어·현수 로프·철도 현수선처럼 팽팽하게 고정된 로프에 장착해 장력을 확인하며, 통신탑·송전 설비의 지지 로프 유지보수 점검에 사용됩니다.
주요 기능
| 사용 방법 | 로프에 직접 부착 → 조임 나사 조임 → 디스플레이 직접 읽기 |
|---|---|
| 단위 전환 | kN / 톤 / lbs / daN / US톤 전환 |
| 멀티포인트 | 최대 6개 측정값 저장 → 한눈에 개요 확인 |
| 과부하 | 정격 용량 100% 임시 과부하 허용 (정확도 영향 없음) |
| 재질 | 양극 산화 알루미늄 측판 · 내식·내후성 |
| 운반 케이스 | 760×400×170mm 경량 강화 케이스 포함 |
제품 크기·무게
| 본체 치수 | 135×380×685mm |
|---|---|
| 무게 | 6kg |
| 온도 범위 | -20°C~+60°C |
적용 분야

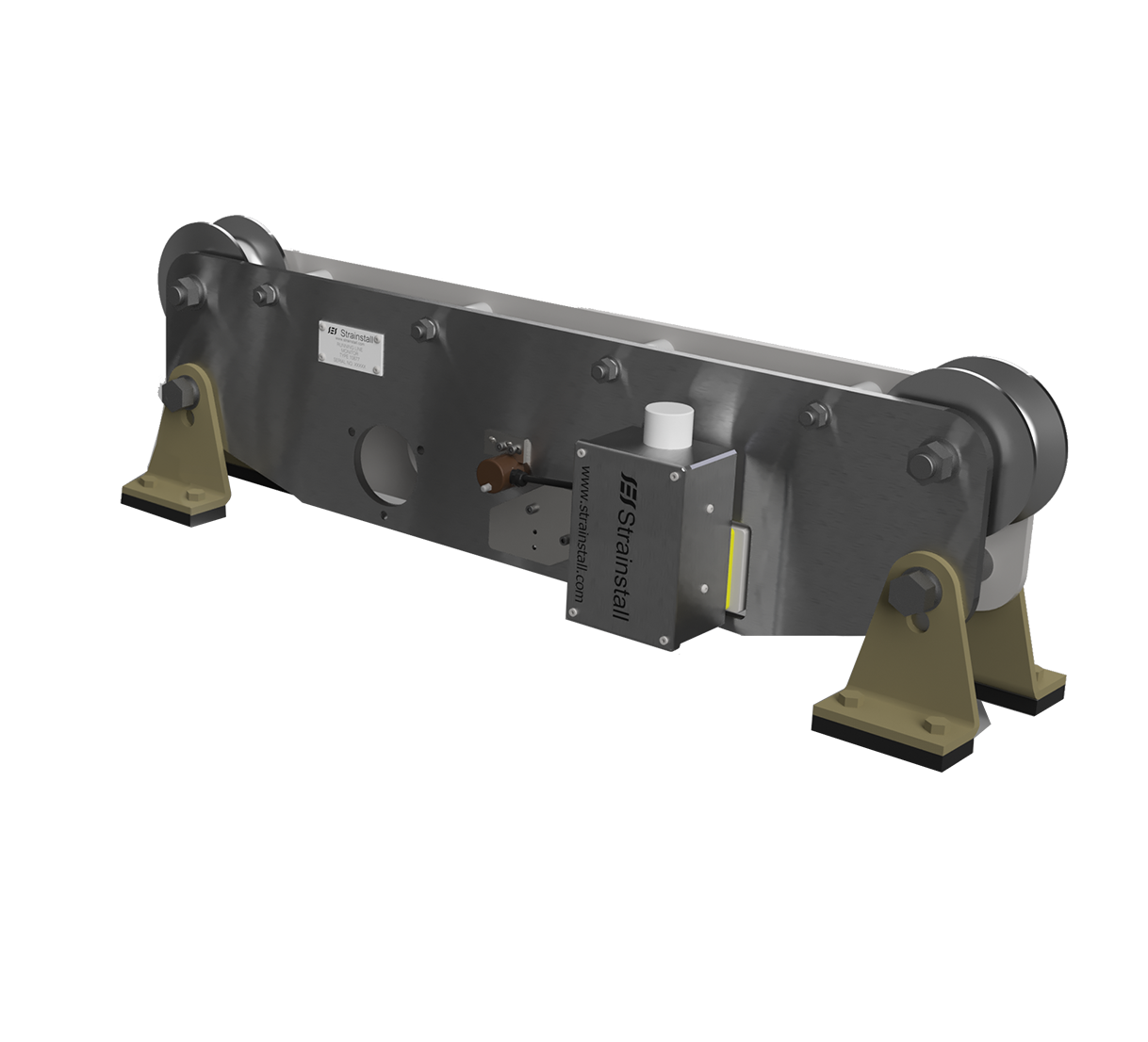

Running Line Monitor
Strainstall · 영국
운항 중 로프 실시간 장력 모니터링. SmartLoad® 무선 기술.
주요 사양
| 최대 장력 | 150+ 톤 (모델별 상이) |
|---|---|
| 로프 직경 | Ø10~125mm |
| 비선형성 | < ±1% Full-scale |
| 보호 등급 | IP66 |
| 작동 온도 | -20°C~+60°C |
| 무선 범위 | 최대 150m (SmartLoad®) |
제품 개요
Strainstall Running Line Monitor는 운항 중인 로프의 장력을 실시간 감시하는 러닝 라인 모니터입니다. 윈치·크레인·해양 설비에서 움직이는 로프에 설치해 SmartLoad® 무선 기술로 장력을 원격 모니터링하며, 과부하 사고를 예방합니다.
모델 라인업
| Model 1 | Ø10~25mm · 최대 9톤 · A=722mm |
|---|---|
| Model 2 | Ø22~28mm · 최대 22톤 · A=810mm |
| Model 3 | Ø32~40mm · 최대 45톤 · A=963mm |
| Model 4 | Ø42~48mm · 최대 60톤 · A=1028mm |
| Model 8 | Ø52~100mm · 최대 150+톤 · A=1240mm |
SmartLoad® 무선 기술
| 제어 | 핸드셋으로 현장 로깅 제어 (현장 PC 불필요) |
|---|---|
| 안전 | 자동 과부하 모니터링 |
| 지능형 | 로드셀 자체에 인텔리전스·메모리 내장 |
| 신뢰성 | 기존 기술 대비 범위·신호 신뢰성 향상 |
| 호환성 | 기존 장비 소급 적용 가능 · 원클릭 연결 |
| 데이터 로깅 | 빌트인 · 10Hz 샘플링 |
출력 옵션
| 유선 출력 | 4~20mA (하중) + 펄스 출력 (거리/속도) |
|---|---|
| 무선 출력 | 2.4GHz ISM · 3×AAA 또는 3×D 배터리 |
| 위험 지역 | Zone 1 & 2 인증 옵션 |
적용 분야
