Thwing-Albert EZ-Cup Vapometer는 종이·필름·라미네이트·가죽·비닐 등 시트 소재의 수증기 투과도(WVTR)를 측정하는 투습컵입니다. 나사식 플랜지 링과 네오프렌 가스켓·테플론 씰로 시료를 빠르고 확실하게 밀봉하며, 일반형과 연료 투과(SAE J2665)용을 공급합니다. ASTM E96·TAPPI T464·ISO 12572 준거.
한 세기 이상의 시험 솔루션 경험을 가진 Thwing-Albert의 수증기 투과도(WVTR) 측정 컵입니다. 이지오픈(EZ) 나사식 플랜지 링으로 시료를 신속·확실하게 밀봉하며, 일반 소재용과 연료 투과(SAE J2665)용을 제공합니다.


제품명을 누르면 개요와 상세 사양이 펼쳐집니다. 사진과 문의는 위 제품 카드에서 확인하세요.
Water Vapor Permeability Cups (68-3000 시리즈) — 시트 소재의 수증기 투과도(WVTR)를 컵 무게법으로 측정. 이지오픈 나사식 밀봉.
| 용도 | 수증기 투과도(WVTR) 측정 |
|---|---|
| 적용 소재 | 종이·PE·라미네이트·가죽·비닐·포일·건축자재 등 |
| 밀봉 | 네오프렌 가스켓 2개 + 테플론 씰 (기계식) |
| 시료 두께 | 최대 3 mm (1/8") |
| 시료 직경 | 2.9375" (전용 원형 다이로 재단) |
| 적용 규격 | ASTM E96 · TAPPI T464/T448 · DIN 53122 · ISO 12572 |
Thwing-Albert EZ-Cup Vapometer는 종이·폴리에틸렌·라미네이트·가죽·비닐·포일·건축자재 등 시트 소재의 수증기 투과도(WVTR)를 측정하는 투습컵입니다. 컵 바닥에 물 또는 건조제를 넣고 시료를 두 개의 네오프렌 가스켓과 테플론 씰 사이에 끼운 뒤 나사식 플랜지 링을 돌려 밀봉하고, 온습도가 제어된 챔버에서 일정 시간마다 무게 변화를 기록해 수증기 투과량을 산출합니다. 개별 나사 없이 상부 알루미늄 플랜지를 돌리기만 하면 되는 이지오픈(EZ) 구조라 가장자리 누설을 없애고 밀봉이 신속·확실하며, 컵마다 일련번호가 있어 다중 시료 관리가 편리합니다. 소재가 방습성이 있는지, 내용물을 수증기로부터 보호하는지 판정하는 데 사용됩니다.
| 68-3000 | 깊이 2" |
|---|---|
| 68-3002 | 깊이 3/4" · 127.7 g |
| 68-3003 | 깊이 1/2" · 123.3 g |
| 68-3014 | SAE J2665 연료 투과용 (별도 항목 참조) |
| 재질 | 경량 알루미늄 컵 + 알루미늄 나사식 플랜지 링 |
|---|---|
| 밀봉 방식 | 네오프렌 가스켓 2개 + 테플론 씰 (기계식) |
| 시료 두께 | 최대 3 mm (1/8") |
| 시료 직경 | 2.9375" (74.6 mm) |
| 시험 조건 | 임의 온도·상대습도에서 사용 가능 |
| 시료 준비 | 원형 스틸 다이(2.9375") + 240-7B 공압 Alfa 커터 |
Fuel Permeability Cups — 연료 투과도를 컵 무게감량법으로 측정하는 SAE J2665 규격 전용 패키지.
| 용도 | 연료 투과도(Fuel Permeability) 측정 |
|---|---|
| 규격 | SAE J2665 (컵 무게감량법) |
| 적용 소재 | 엘라스토머·플라스틱·복합재 (≤3mm) |
| 시험 온도 | 40°C · 60°C (표준) |
| 시험 유체 | Fuel C · Fuel CE10 · Fuel CM15 |
| Part # | 68-3014 |

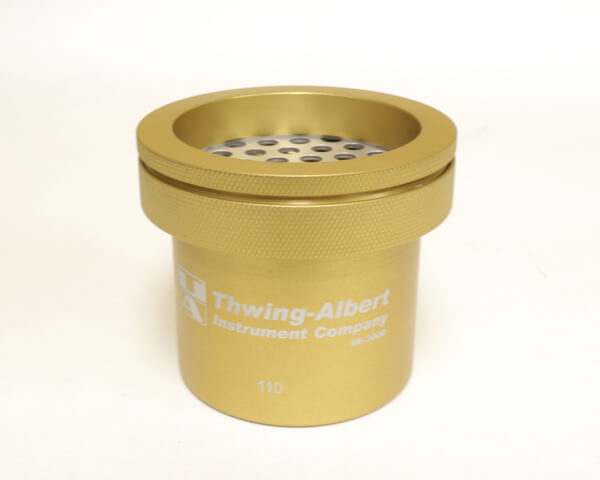

68-3014 Vapometer for SAE J2665은 연료 투과도(Fuel Permeability)를 컵 무게감량법(Cup Weight Loss Method)으로 측정하는 SAE J2665 규격 전용 패키지입니다. 엘라스토머·플라스틱·복합재(최대 3mm 두께) 시료를 통과하는 연료 또는 연료 대체물의 투과량을 평가합니다. 표준 시험 온도는 40°C·60°C, 표준 시험 유체는 Fuel C·Fuel CE10·Fuel CM15입니다. 기본 EZ-Cup 구조에 연료용 플루오로엘라스토머 가스켓과 천공 플레이트를 조합해 연료 증기의 정밀 투과 측정을 지원하며, 자동차 연료계통 소재의 투과 특성 평가에 사용됩니다.
| 2" 컵 모델 | 68-3000 · 1개 |
|---|---|
| EZ-Cup 테플론 씰 | 68-0109 · 1개 |
| J2665 가스켓 1mm | 플루오로엘라스토머 · 1개 |
| J2665 가스켓 2mm | 플루오로엘라스토머 · 1개 |
| 천공 플레이트 | 68-0135 · 1개 |
| 블랭크 디스크 | 68-0138 · 1개 |
| 시험 방법 | 컵 무게감량법 (SAE J2665) |
|---|---|
| 적용 소재 | 엘라스토머·플라스틱·복합재 (최대 3mm) |
| 시험 온도 | 40°C · 60°C (표준) |
| 시험 유체 | Fuel C · Fuel CE10 · Fuel CM15 |
| 68-0110 | EZ-Cup 테플론 씰 |
|---|---|
| 68-0109 | EZ-Cup Buna-N 가스켓 |
| 68-0135 | 천공 플레이트 |
| 68-0136 / 68-0137 | J2665 가스켓 1mm / 2mm 플루오로엘라스토머 |
| 68-0138 | 블랭크 디스크 |
| 68-0153 | 원형 말렛 다이(2.9375") |
| 68-0152 | Alfa 커터용 원형 다이 |
이렇게도 부릅니다: 투습컵 · 투습도 시험기 · 투습도 측정 · WVTR 측정기 · 수증기 투과도 측정기 · Vapometer
컵 모델과 수량, 가스켓·씰 구성에 따라 달라 별도 견적으로 안내합니다. 측정 소재와 따라야 할 규격(ASTM E96 등), 동시에 시험할 시편 수를 알려주시면 구성을 맞춰 드립니다.
(주)세경하이테크가 Thwing-Albert EZ-Cup Vapometer를 국내에 공급합니다(070-7124-3396 · skic@hipkorea.co.kr).
컵에 물이나 건조제를 넣고 무게 변화로 재는 컵법(중량법)과, 센서로 수증기를 직접 읽는 센서법이 있습니다. EZ-Cup Vapometer는 컵법 장비이며, 자동차 소재용 SAE J2665 모델도 있습니다.
컵에 물(또는 건조제)을 넣고 시료로 입구를 밀봉한 뒤, 일정 온습도에서 시간이 지나며 줄거나 늘어난 무게로 하루 동안 통과한 수증기량(g/m²·day)을 계산합니다.
컵에 물이나 건조제를 넣고 시료를 올려 나사식 플랜지로 조여 밀봉합니다. 항온항습 조건에 두고 정해진 간격으로 무게를 달아 기록합니다. 정밀 저울과 항온항습 환경이 함께 필요합니다.
