다이나모미터 (다이나모메타·크레인 저울)

다이나모미터(다이나모메타)는 크레인 인양 하중·견인력을 재는 하중계입니다. 아날로그 기계식부터 Bluetooth 무선 디지털, 상시 감시형 로드링크까지 미국 Dillon, 영국 Strainstall, 일본 Hitool 제품을 공급합니다.

검색 결과가 없습니다.
Dillon — EDXtreme미국 · Fairmont, MN

미국 Dillon 전자식 다이나모메타 플래그십. 2,500~550,000 lbf 초광범위. RS-232 통신, Communicator II 무선 리모트. 10/100/1,000Hz 피크 캡처. IP55.

EDXtreme
EDXtreme
전자식 플래그십. 2,500~550,000 lbf. RS-232·무선 Communicator II. 피크 캡처 1,000Hz. 400+시간 배터리.
2,500~550,000 lbf · ±0.1% · IP55 · RS-232·무선
상세 사양 보기 →

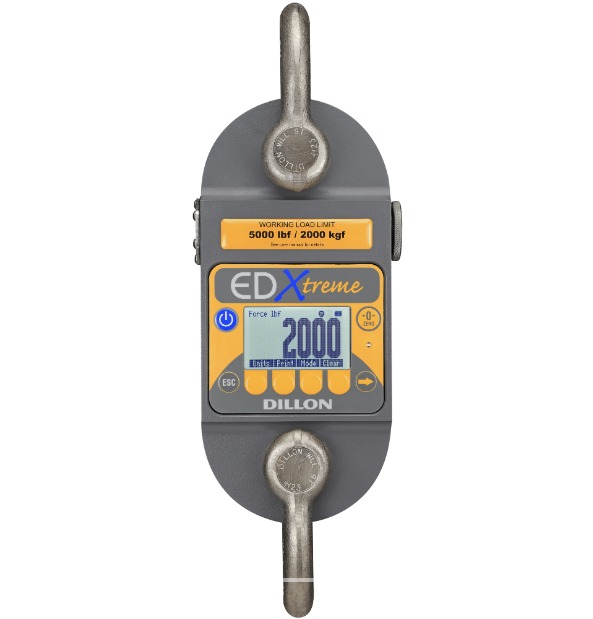

EDXtreme Blue
EDXtreme Blue
Bluetooth 스마트폰 연동 버전. EDX 앱으로 실시간 표시·저장·내보내기. IP68 완전 방수. 최대 120m 무선 범위.
2,500~25,000 lbf · IP68 · Bluetooth · 400+시간
상세 사양 보기 →

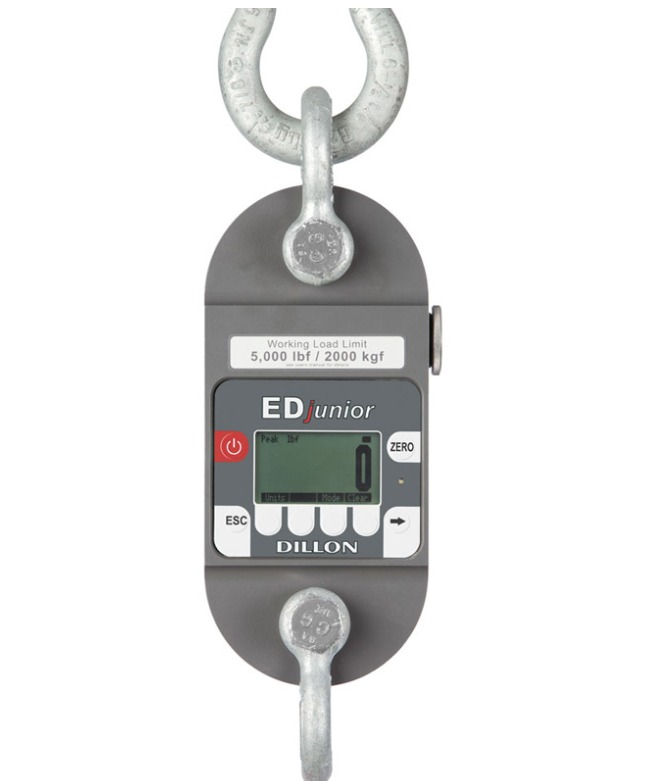

EDjunior
EDjunior
전자식 디지털 다이나모메타. 2,500~25,000 lbf. 항공기급 알루미늄 바디. IP55 방수. 피크 홀드. 425시간 배터리.
2,500~25,000 lbf · ±0.2% · IP55 · 425시간
상세 사양 보기 →

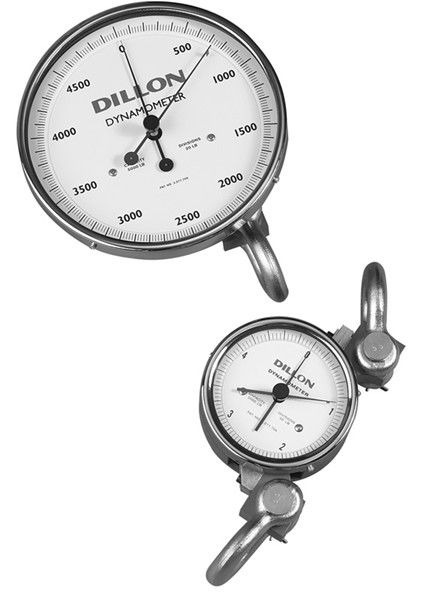

Dillon AP
AP Mechanical Dynamometer
기계식 아날로그. 5"/10" 다이얼. 500lb~50,000lb (200kg~20,000kg). 극한 온도 대응. ASME b30.26 준수.
500~50,000 lb · ±0.5% · -45°C~60°C · CE 인증
상세 사양 보기 →
Strainstall — Load Link영국 · BES Group

영국 Strainstall·BES Group 제조. 항공우주급 알루미늄 로드링크. SmartLoad® 무선 기술 탑재. 3.25~500톤 재고 보유, 즉시 출고. IP66/IP67. Zone 1·2 위험지역 인증.

Load Link
Load Link
항공우주급 알루미늄 로드링크. SmartLoad® 무선·유선·mA 출력 선택. 3.25~500톤 14가지. 위험지역 Zone 1·2 옵션.
3.25~500t · IP66/IP67 · SmartLoad® 무선 · Zone 1·2
상세 사양 보기 →
Hitool — N.G.K일본

일본 제조. 소형 경량 아날로그 다이나모메타. kN 눈금 표시. 양쪽 고리 360° 회전. 5kN~100kN 6가지 모델. 교정 인증서 포함.

Hitool TM Series
TM Series
소형 경량 아날로그 다이나모메타. kN 눈금. 양쪽 고리 360° 회전. 5~100kN 6가지 용량. 현장 직결 사용.
5~100 kN · ±3% · 6개 모델 · 교정 인증서 포함
상세 사양 보기 →

다이나모미터(다이나모메타) 고르는 법 — 종류·원리·용량 선택

다이나모미터(다이나모메타, Dynamometer)는 크레인 훅과 인양물 사이, 또는 견인 줄 중간에 걸어서 실제로 걸린 하중(힘)을 재는 측정기입니다. 크레인 저울, 하중계, 로드링크, 견인력 측정기라고도 부릅니다. 인양 하중 확인, 윈치·호이스트 로드 테스트, 차량·선박 견인력 측정, 와이어로프·체인 장력 확인에 씁니다.

엔진·샤시·모터 다이나모미터와는 다른 장비입니다. 검색하면 함께 나오는 엔진·샤시·모터 다이나모미터(동력계)는 회전하는 엔진·모터의 토크와 출력(마력)을 재는 시험 설비입니다. 이 페이지의 다이나모미터는 매달거나 당기는 하중·견인력을 재는 휴대형 측정기입니다.

다이나모미터 종류 — 어떤 방식이 맞을까?

종류값을 읽는 방법잘 맞는 현장해당 모델
기계식(아날로그)다이얼 바늘. 전원이 필요 없음전원·배터리 관리가 어려운 현장, 간단한 견인력·장력 확인Dillon AP Mechanical, Hitool TM
디지털LCD 숫자 표시, 피크(최대값)·단위 전환인양 하중 확인, 로드 테스트, 기록이 필요한 측정Dillon EDjunior, EDXtreme
무선(블루투스)스마트폰·원격 표시기로 떨어져서 읽음매달린 하중 아래로 들어가면 안 되는 인양, 높은 곳Dillon EDXtreme Blue
로드링크(상시 감시형)무선 표시기, 과부하 경보크레인·윈치·계류 라인에 달아 두고 계속 감시Strainstall Load Link

다이나모미터 원리

디지털 다이나모미터는 몸체 안 금속 소자에 붙은 스트레인 게이지(로드셀)가 하중만큼 늘어나는 아주 작은 변형을 전기 신호로 바꿔 t·kN·kgf·lbf로 표시합니다. 기계식은 스프링이나 링이 하중만큼 변형되는 양을 기어로 키워 다이얼 바늘로 보여 줍니다.

용량은 어떻게 고르나요?

다이나모미터 사용법

  1. 용량과 샤클이 맞는지 확인하고, 크레인 훅과 인양물(또는 견인 줄) 사이에 일직선으로 연결합니다.
  2. 하중이 걸리기 전에 영점을 잡습니다(디지털형은 ZERO 버튼).
  3. 천천히 하중을 걸고 값이 안정되면 읽습니다. 순간 최대 하중이 필요하면 피크(최대값) 기능을 씁니다.
  4. 옆으로 당기는 하중이나 비틀림이 걸리지 않게 하고, 매달린 하중 아래에는 들어가지 않습니다.
  5. 정해진 주기로 교정합니다. 다이나모미터는 국내 KOLAS 공인 교정기관에서 교정받을 수 있습니다.

더 읽기: 크레인 인양 하중 측정 — 다이나모미터·크레인 저울 선택 가이드 · 무선 로드링크 가이드 · 포스게이지·로드셀 비교 · 손으로 재는 작은 힘은 푸쉬풀게이지(포스게이지)

제품별 상세 사양

제품명을 누르면 개요와 상세 사양이 펼쳐집니다. 사진과 문의는 위 제품 카드에서 확인하세요.

TM Series

Hitool · N.G.K · 일본

소형 경량 아날로그 다이나모메타. kN 눈금. 5~100kN 6가지 모델.

주요 사양

용량 범위5kN / 10kN / 20kN / 30kN / 50kN / 100kN
정확도±3% Full Scale
눈금kN
고리양쪽 360° 회전
교정교정 인증서 포함
케이스헤비듀티 패브릭 케이스

제품 개요

Hi-Tool TM 시리즈는 kN 눈금의 소형 경량 아날로그 다이나모메타입니다. 5~100kN 6가지 모델로 전원 없이 인장 하중을 직독하며, 크레인·윈치 작업의 간이 하중 확인과 로프 장력 점검에 사용됩니다.

모델 라인업

TM-55kN · 눈금 0.1kN · A=160mm · 무게 0.9kg
TM-1010kN · 눈금 0.2kN · A=190mm · 무게 1.0kg
TM-2020kN · 눈금 0.5kN · A=190mm · 무게 1.1kg
TM-3030kN · 눈금 0.5kN · A=240mm · 무게 1.9kg
TM-5050kN · 눈금 1.0kN · A=250mm · 무게 2.6kg
TM-100100kN · 눈금 2.0kN · A=350mm · 무게 6.0kg

옵션

TM5/30 POINTER최대 지시 포인터 키트 (TM-5~TM-30용)
TM50/100 POINTER최대 지시 포인터 키트 (TM-50~TM-100용)
TM5/30 BARS트윈 스틸 보호 바 (TM-5~TM-30용)
TM50/100 BARS트윈 스틸 보호 바 (TM-50~TM-100용)

주요 특징

설계소형 경량 · 견고한 구조 · 현장 작업 최적화
환경혹한·혹서 현장 조건 대응
고리양쪽 풀링 아이 360° 회전

적용 분야

  • 인양·견인
  • 라인 작업
  • 현장 하중 측정

AP Mechanical Dynamometer

Dillon · 미국

기계식 아날로그. 5"/10" 다이얼. 500lb~50,000lb. 극한 환경 대응.

주요 사양

용량 범위500lb~50,000lb (200kg~20,000kg)
정확도±0.5% 용량
다이얼 크기5인치(125mm) / 10인치(250mm)
온도 범위-45°C~60°C
영점 조정용량의 20%까지
교정NIST 추적 가능 · 교정 카드 포함

제품 개요

Dillon AP는 극한 환경에서도 동작하는 기계식 아날로그 다이나모메타입니다. 5인치/10인치 대형 다이얼로 500lb부터 50,000lb까지 하중을 표시하며, 전자부품이 없어 온도·습도·충격에 강해 야외 리깅·군용·조선 현장에서 오래 사용됩니다.

Pound 용량 라인업 (5인치 다이얼)

LOW500×5 / 1,000×10 / 2,000×20 / 4,000×25 / 5,000×50 / 8,000×50 / 10,000×100 / 15,000×100 / 20,000×200
HIGH30,000×200 / 50,000×200

주요 특징

바디고강도 E4340 합금강 또는 7075-T651 알루미늄
샤클A4140 단조강 · 전기무전해 니켈 도금
부식 방지파우더 코팅 · 비부식 재료 사용
케이스5인치 저·중 용량: 플라스틱 케이스 / 고용량: 합판 크레이트
인증CE (50,000lb 제외) · ASME b30.26 (20,000lb 이하)
보증2년 부품·노동

적용 분야

  • 크레인·호이스트
  • 인양 작업
  • 견인력 측정
  • 구조·건설

EDjunior

Dillon · 미국

전자식 디지털 다이나모메타. 2,500~25,000 lbf. IP55. 425시간.

주요 사양

용량 범위2,500 / 5,000 / 10,000 / 25,000 lbf
정확도±0.2% 용량
보호 등급NEMA4X / IP55
배터리C셀 알칼리 2개 · 425시간
피크 캡처초당 10회
보증2년 부품·노동

제품 개요

Dillon EDjunior는 보급형 전자식 디지털 다이나모메타입니다. 2,500~25,000lbf 용량과 IP55 방진방수, 425시간의 긴 배터리 수명으로 크레인 하중 확인·로드 테스트를 간편하게 수행합니다.

모델 라인업

EDjr-1T (2,500 lbf)2,500 lbf × 2 / 1,000 kgf × 1 / 10,000 N × 10 · 알루미늄 · 700% 과부하
EDjr-2T (5,000 lbf)5,000 lbf × 5 / 2,000 kgf × 2 / 20,000 N × 20 · 알루미늄 · 700% 과부하
EDjr-5T (10,000 lbf)10,000 lbf × 10 / 5,000 kgf × 5 / 50,000 N × 50 · 알루미늄 · 700% 과부하
EDjr-10T (25,000 lbf)25,000 lbf × 20 / 10,000 kgf × 10 · 합금강 · 500% 과부하

주요 기능

디스플레이128×64 도트 그래픽 LCD · 숫자 26mm 높이
피크 홀드초당 10회 샘플링
과부하 기록120% 초과 시 날짜·시간 자동 기록
백라이트설정 가능
RS-232미지원 (EDXtreme 참조)
구성품캐리케이스·배터리·매뉴얼·교정 카드

적용 분야

  • 크레인·호이스트
  • 인양·견인
  • 하중 모니터링
  • 안전 점검

EDXtreme

Dillon · 미국

전자식 플래그십. 2,500~550,000 lbf. RS-232. 무선 Communicator II.

주요 사양

용량 범위2,500~550,000 lbf (10개 모델)
정확도±0.1% (EDX-50T 이하) · ±0.3% (EDX-75T 이상)
보호 등급NEMA4X / IP55
피크 캡처10 / 100 / 1,000 Hz
무선ISM 2.4GHz · 최대 600피트(180m)
배터리C셀 알칼리 2개 · 400+시간

제품 개요

Dillon EDXtreme은 전자식 다이나모메타의 플래그십 모델입니다. 2,500lbf부터 550,000lbf까지 광범위한 용량, RS-232 출력, 무선 Communicator II 원격 표시를 지원해 대형 리프팅·시험 하중의 정밀 측정과 기록이 가능합니다.

소형 모델 (알루미늄, 700% 과부하)

EDx-1T2,500 lbf × 2/0.5 · 1,000 kgf × 1/0.2
EDx-2T5,000 lbf × 5/1 · 2,000 kgf × 2/0.5
EDx-5T10,000 lbf × 10/2 · 5,000 kgf × 5/1
EDx-10T25,000 lbf × 20/5 · 10,000 kgf × 10/2

대형 모델 (합금강)

EDx-25T55,000 lbf · 500% 과부하
EDx-50T100,000 lbf · 500% 과부하
EDx-75T160,000 lbf · 400% 과부하
EDx-100T220,000 lbf · 400% 과부하
EDx-150T330,000 lbf · 400% 과부하
EDx-250T550,000 lbf · 400% 과부하

Communicator II 무선 리모트

동시 연결최대 15대 EDXtreme
무선 주파수ISM 2.4GHz · 개방 공간 600피트
디스플레이최대 5대 동시 표시 · 합산 표시
배터리AA 알칼리 4개 · 80시간
보호 등급NEMA3 / IP54
알람 옵션105dB 가청 알람 (한계 하중 초과 시)

적용 분야

  • 크레인·호이스트
  • 다점 동시 하중 측정
  • 구조·교량
  • 오프쇼어·해양
  • 스코어보드 연동

EDXtreme Blue

Dillon · 미국

Bluetooth 스마트폰 연동. IP68 완전 방수. EDX 앱으로 실시간 관리.

주요 사양

용량 범위2,500 / 5,000 / 10,000 / 25,000 lbf
정확도±0.1% 용량
보호 등급IP68
Bluetooth2.402~2.480GHz · 최대 120m
배터리C셀 알칼리 2개 · 400+시간
인증CE · FCC

제품 개요

Dillon EDXtreme Blue는 EDXtreme에 Bluetooth 스마트폰 연동을 더한 모델입니다. IP68 완전 방수에 EDX 앱으로 실시간 하중 확인·기록·리포트가 가능해, 여러 측정점을 한 화면에서 관리하는 현장에 적합합니다.

모델 라인업

EDx-1T Blue2,500 lbf × 2/0.5 · 알루미늄 · 700% 과부하
EDx-2T Blue5,000 lbf × 5/1 · 알루미늄 · 700% 과부하
EDx-5T Blue10,000 lbf × 10/2 · 알루미늄 · 700% 과부하
EDx-10T Blue25,000 lbf × 20/5 · 합금강 · 500% 과부하

EDX 앱 기능

실시간 표시스마트폰에서 하중값 실시간 확인
데이터 저장측정값 저장 · CSV 내보내기
영점·단위앱에서 영점 설정 및 단위 전환
호환iOS / Android

EDXtreme vs EDXtreme Blue

통신EDXtreme: RS-232·2.4GHz 무선 / Blue: Bluetooth만
방수EDXtreme: IP55 / Blue: IP68
용량EDXtreme: 최대 550,000 lbf / Blue: 최대 25,000 lbf
스마트폰 연동EDXtreme: 없음 / Blue: EDX 앱 직접 연동

적용 분야

  • 소형 크레인·호이스트
  • 스마트폰 데이터 관리
  • 현장 즉시 기록·공유
  • IP68 요구 환경

다이나모미터(하중계) 구매 전 자주 묻는 질문

이렇게도 부릅니다: 다이나모메타 · 크레인 저울 · 하중계 · 로드링크 · 인양 하중 측정기 · 견인력 측정기 · dynamometer

다이나모미터(크레인 저울) 가격은 얼마인가요?

용량(톤), 기계식·디지털·무선 방식, 정확도와 인증 요구에 따라 달라 별도 견적으로 안내합니다. 최대 인양 하중과 용도(인양·견인·로드테스트)를 알려주시면 맞는 모델을 추천합니다.

다이나모미터는 어디서 사나요?

(주)세경하이테크가 미국 Dillon, 영국 Strainstall, 일본 Hitool 다이나모미터를 국내에 공급하고 구매 상담과 사후 문의를 맡고 있습니다(070-7124-3396 · skic@hipkorea.co.kr).

다이나모미터 종류는 어떻게 나뉘나요?

다이얼로 읽는 기계식(AP Mechanical, Hitool TM), 디지털 표시(Dillon EDjunior·EDXtreme), 블루투스로 떨어진 곳에서 읽는 무선형(EDXtreme Blue), 라인에 끼워 계속 감시하는 로드링크(Strainstall)가 있습니다.

다이나모미터는 어떤 원리로 재나요?

몸체 안의 로드셀(또는 스프링)이 걸린 하중만큼 미세하게 변형되고, 그 변형을 무게·힘(kg·t·kN)으로 표시합니다.

다이나모미터 사용법은?

크레인 훅과 인양물 사이에 샤클로 연결하고, 영점을 잡은 뒤 들어 올려 값을 읽습니다. 용량의 여유를 두고 고르며, 정해진 주기로 교정합니다.

다이나모미터(크레인 저울)는 공인교정을 받을 수 있나요?

네. 다이나모미터와 로드셀은 국내 KOLAS 공인 교정기관에서 교정받을 수 있습니다(1~100t급). 교정 때는 보통 샤클도 함께 보내야 하므로 운송을 미리 계획하세요. 교정기관 안내가 필요하면 문의해 주세요.

다이나모미터 용량별 모델은 어떻게 되나요?

Dillon EDXtreme은 1t부터 250t까지, 블루투스로 스마트폰에서 읽는 EDXtreme Blue는 1~10t, 보급형 EDjunior는 1~10t급입니다. 전원 없이 쓰는 아날로그 Hitool TM은 5~100kN급입니다.

엔진·샤시 다이나모미터와 같은 장비인가요?

아닙니다. 엔진·샤시·모터 다이나모미터(동력계)는 회전하는 엔진·모터의 토크와 출력을 재는 시험 설비입니다. (주)세경하이테크가 공급하는 다이나모미터는 크레인 인양 하중·견인력·장력처럼 매달거나 당기는 하중을 재는 휴대형 측정기입니다.
