BT-21은 변형률계식 압력 변환기와 내장 유압 시스템을 탑재한 파열강도 시험기입니다. 경량 소재용 BT-21P(~1300 kPa)와 골판지·중량 소재용 BT-21C(~5500 kPa) 두 모델로 제공됩니다.
CT-21은 골판지 및 골판지 구성요소의 압축강도를 측정하는 다기능 시험기입니다. FCT·RCT·CCT·CMT·PAT·ECT·SCT 등 10개 압축 시험 프로그램을 내장하고 있습니다.
SCT-21은 종이의 단주압축강도(Short Span Compression Strength)를 측정하는 전용 시험기입니다. 라이너지·골심지 제조사에서 골판지 상자 적재 강도를 예측하는 핵심 지표로 활용합니다.
제품별 상세 사양
제품명을 누르면 개요와 상세 사양이 펼쳐집니다. 사진과 문의는 위 제품 카드에서 확인하세요.
BT-21P — Burst Strength Tester
Regmed · 브라질
종이·경량 소재의 파열강도를 유압 다이어프램으로 측정. ISO 2758·TAPPI T-403 준거.
주요 사양
| 측정 범위 | 70 ~ 1,300 kPa |
|---|---|
| 분해능 | 0.01 kPa |
| 클램핑 압력 | 430 kPa |
| 하부 클램프 | 33.10 ±0.05 mm |
| 상부 클램프 | 30.50 ±0.05 mm |
| 유압 유량 | 95 ±5 mL/min |
| 다이어프램 탄성 | 30 ±10 kPa/9mm |
| 치수 | 230 × 600 × 470 mm |
| 중량 | 30 kg |
제품 개요
Regmed BT-21P는 종이·판지·경량 소재의 파열강도(burst strength)를 측정하는 파열강도 시험기입니다. 클램프로 고정한 시료 아래에서 고무 다이어프램을 유압으로 부풀려 시료가 터질 때의 압력을 측정함으로써, 포장재가 내부 압력이나 충격에 얼마나 견디는지를 평가합니다.
공압 자동 클램핑과 내장 유압 시스템으로 측정을 자동화하고, 대형 LCD에 시험 그래프를 실시간 표시하며 파열강도·파열지수를 통계와 함께 출력합니다. ISO 2758, TAPPI T403 규격을 준거해 골판지·라이너·인쇄용지 품질관리에 사용됩니다.
특징
| 구조 | 강철 프레임, 변형률계식 압력 변환기 |
|---|---|
| 클램핑 | 공압식 자동 클램핑 |
| 유압 시스템 | 다이어프램용 내장 유압 시스템 (퀵 커넥터 교정) |
| 디스플레이 | 대형 LCD — 시험 진행 그래프 실시간 표시 |
| 결과 출력 | 파열강도, 파열 지수, 절대 파열강도 + 통계 계산 |
| 데이터 저장 | 날짜·작업자·소재별 검색 가능 |
| 프린터 | 내장 열 프린터 (보고서 및 그래프 인쇄) |
| 안전 | 통합 안전 스위치가 장착된 보호 커버 |
사양
| 측정 범위 | 70 ~ 1,300 kPa |
|---|---|
| 분해능 | 0.01 kPa |
| 클램핑 압력 | 430 kPa |
| 하부 클램프 개구부 | 33.10 ±0.05 mm (1.3 in ±0.002 in) |
| 상부 클램프 개구부 | 30.50 ±0.05 mm (1.2 in ±0.002 in) |
| 유압 유량 | 95 ±5 mL/min |
| 다이어프램 탄성 | 30 ±10 kPa/9mm |
| 파열 레벨 (설정 가능) | 20~100% |
| 전원 | 220 VCA, 50/60 Hz, 단상, 200 W |
| 에어 공급 | 6 bar, 계기 품질, 0.1 m³/h |
| 치수 | 230 × 600 × 470 mm |
| 중량 | 30 kg |
적용 규격
적용 소재
BT-21C — Burst Strength Tester
Regmed · 브라질
판지·골판지·중량 소재의 파열강도를 고압 유압 다이어프램으로 측정. ISO 2759·TAPPI T-807/T-810 준거.
주요 사양
| 측정 범위 | 350 ~ 5,500 kPa |
|---|---|
| 분해능 | 0.01 kPa |
| 클램핑 압력 | 690 kPa |
| 하부 클램프 | 31.50 ±0.05 mm |
| 상부 클램프 | 31.50 ±0.05 mm |
| 유압 유량 | 170 ±15 mL/min |
| 다이어프램 탄성 | 195 ±25 kPa/10mm |
| 치수 | 230 × 600 × 470 mm |
| 중량 | 30 kg |
제품 개요
Regmed BT-21C는 판지·골판지 등 중량 소재의 파열강도를 측정하는 고압형 파열강도 시험기입니다. BT-21P보다 높은 압력 범위의 유압 다이어프램으로 두꺼운 소재를 파열시켜 강도를 측정하며, ISO 2759·TAPPI T-807/T-810 규격을 준거해 골판지·중포장재 품질관리에 사용됩니다.
특징
| 구조 | 강철 프레임, 변형률계식 압력 변환기 |
|---|---|
| 클램핑 | 공압식 자동 클램핑 (고압) |
| 유압 시스템 | 고압 다이어프램용 내장 유압 시스템 |
| 디스플레이 | 대형 LCD — 시험 진행 그래프 실시간 표시 |
| 결과 출력 | 파열강도, 파열 지수, 절대 파열강도 + 통계 계산 |
| 데이터 저장 | 날짜·작업자·소재별 검색 가능 |
| 프린터 | 내장 열 프린터 (보고서 및 그래프 인쇄) |
| 안전 | 통합 안전 스위치가 장착된 보호 커버 |
사양
| 측정 범위 | 350 ~ 5,500 kPa |
|---|---|
| 분해능 | 0.01 kPa |
| 클램핑 압력 | 690 kPa |
| 하부 클램프 개구부 | 31.50 ±0.05 mm (1.24 in ±0.002 in) |
| 상부 클램프 개구부 | 31.50 ±0.05 mm (1.24 in ±0.002 in) |
| 유압 유량 | 170 ±15 mL/min |
| 다이어프램 탄성 | 195 ±25 kPa/10mm |
| 파열 레벨 (설정 가능) | 20~100% |
| 전원 | 220 VCA, 50/60 Hz, 단상, 200 W |
| 에어 공급 | 6 bar, 계기 품질, 0.1 m³/h |
| 치수 | 230 × 600 × 470 mm |
| 중량 | 30 kg |
적용 규격
적용 소재

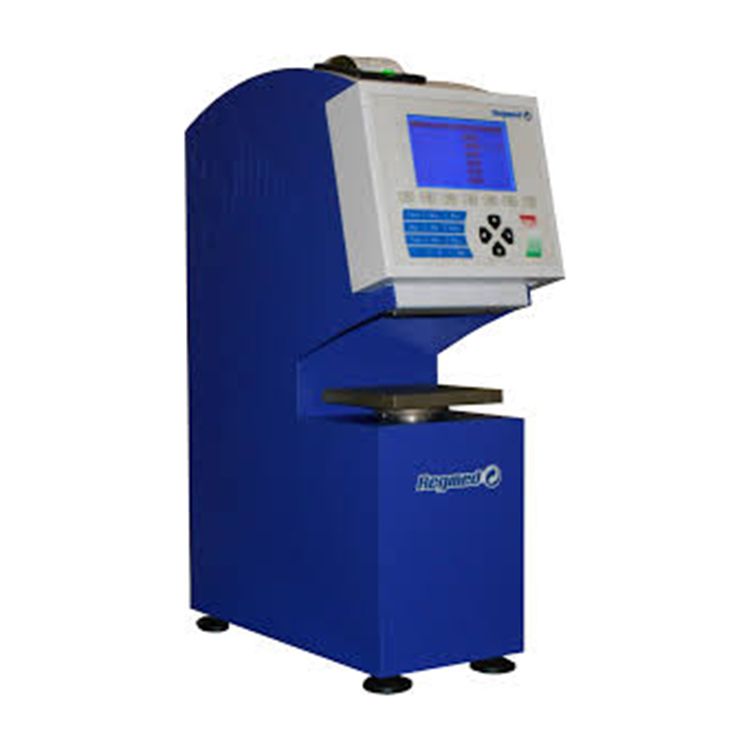

CT-21 — Crush Tester
Regmed · 브라질
골판지 및 구성 요소의 압축강도를 측정하는 다기능 시험기. FCT·RCT·CCT·CMT·ECT·SCT·PAT 등 10개 시험 프로그램 내장.
주요 사양
| 최대 용량 | 4,000 N |
|---|---|
| 분해능 | 0.1 N |
| 측정 단위 | N / kgf / lbf (선택 가능) |
| 시험 속도 | 10 ~ 40 mm/min (설정 가능) |
| 복귀 속도 | 250 mm/min |
| 스트로크 | 5 ~ 80 mm (설정 가능) |
| 치수 | 232 × 457 × 656 mm (W×L×H) |
| 중량 | 52 kg |
제품 개요
Regmed CT-21은 골판지와 그 구성지의 압축강도를 측정하는 다기능 크러시 시험기입니다. FCT·RCT·CCT·CMT·ECT·SCT·PAT 등 10가지 시험 프로그램을 내장해 한 대로 골판지 관련 압축 시험 전반을 수행하며, 시험별 규격 속도·조건이 자동 적용됩니다.
지원 시험 프로그램
| FCT — Flat Crush Test | ISO 3035 / TAPPI T-825 |
|---|---|
| RCT — Ring Crush Test | ISO 12192 / TAPPI T-822 |
| CCT — Corrugated Crush Test | TAPPI T-843 / ISO 16945 |
| CMT — Concora Medium Test | ISO 7263 / TAPPI T-809 |
| PAT — Pin Adhesion Test | TAPPI T-821 |
| ECT — Edge Crush Test | ISO 3037 |
| SCT — Short Column Test | ISO 13821 / TAPPI T-811 |
| SCT — Clamp Method | TAPPI T-839 |
사양
| 최대 용량 | 4,000 N |
|---|---|
| 분해능 | 0.1 N |
| 측정 단위 | N, kgf, lbf (선택) |
| 시험 속도 | 10 ~ 40 mm/min (설정 가능) |
| 복귀 속도 | 250 mm/min |
| 스트로크 길이 | 5 ~ 80 mm (설정 가능) |
| 파열 레벨 | 40 ~ 100% (설정 가능) |
| 통계 처리 | 결과 저장·날짜/작업자/소재 검색 |
| 인터페이스 | RS232 직렬 포트, 내장 열 프린터 |
| 전원 | 220 VCA, 50/60 Hz, 단상, 200 W |
| 치수 | 232 × 457 × 656 mm (W×L×H) |
| 중량 | 52 kg |
전용 액세서리 (별매)
| CT-CA — 원형 커터 | FCT용 100 cm² / 10 in² 디스크 제작 |
|---|---|
| CT-RA — Ring Crush Holder | RCT용 링 고정 지그 |
| CT-CO — Corrugated Crush Device | CCT (골 방향 압축) 시험 지그 |
| CT-AC — Pin Adhesion Device | PAT (핀 접착) 시험 지그 |
| ECT / SCT 블록 | ECT·SCT용 엣지 고정 지그 |
| SCT-T-839 클램프 | TAPPI T-839 방식 클램프 지그 |
적용 소재

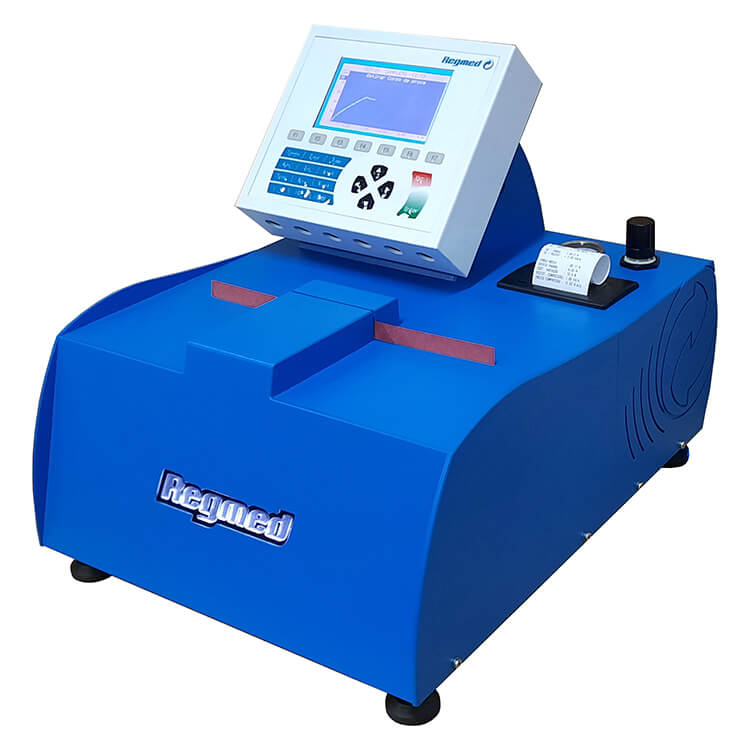

SCT-21 — Short Span Compression Tester
Regmed · 브라질
라이너지·골심지의 단주압축강도(SCT)를 측정. 공압 클램프(간격 0.7 mm)로 시편 슬립 없이 정밀 측정. ISO 9895·TAPPI T-826 준거.
주요 사양
| 최대 용량 | 400 N / 40 kgf |
|---|---|
| 분해능 | 0.1 N / 0.01 kgf / 0.01 lbf |
| 시험 속도 | (3 ±1) mm/min |
| 클램프 크기 | 30 × 15 mm |
| 클램프 간격 | 0.7 mm |
| 클램핑 힘 | (2,300 ±500) N (조정 가능) |
| 치수 | 400 × 550 × 400 mm (W×L×H) |
| 중량 | 22 kg |
제품 개요
Regmed SCT-21은 라이너지·골심지의 단주압축강도(SCT)를 측정하는 단주 압축 시험기입니다. 간격 0.7mm의 공압 클램프가 시편을 슬립 없이 고정해 짧은 스팬에서의 순수 압축강도를 정밀 측정하며, ISO 9895·TAPPI T-826을 준거해 골판지 원지 강도 평가의 표준으로 사용됩니다.
특징
| 클램핑 방식 | 공압식 클램프 — 시험 중 시편 슬립 및 조작자 접촉 방지 |
|---|---|
| 안전 설계 | 시험 영역 진입 차단 구조 |
| 소프트웨어 | 완전 압축 시험 프로그램 (통계 + 저항 지수 계산) |
| 디스플레이 | 대형 LCD — 시험 진행 그래프 실시간 표시 |
| 결과 출력 | 통계 계산, 최대 500개 결과 메모리 저장 |
| 인터페이스 | RS232 직렬 포트, 내장 열 프린터 |
| 권장 시편 재단기 | GP-21 공압식 정밀 재단기 (15×300 mm) |
사양
| 최대 용량 | 400 N / 40 kgf |
|---|---|
| 분해능 | 0.1 N / 0.01 kgf / 0.01 lbf |
| 측정 단위 | N, kgf, lbf (선택) |
| 시험 속도 | (3 ±1) mm/min |
| 클램프 크기 | 30 × 15 mm (공압식) |
| 클램핑 힘 | (2,300 ±500) N (조정 가능) |
| 클램프 간격 | 0.7 mm |
| 전원 | 220 VAC, 50/60 Hz, 단상, 200 W |
| 에어 공급 | 6 bar, 계기 품질 |
| 치수 | 400 × 550 × 400 mm (W×L×H) |
| 중량 | 22 kg |
적용 규격
적용 소재
