압력 용기 (Vessel)
AIP는 검증된 안전성과 신뢰성을 위해 "ASME Coded Pressure Vessels"만을 사용합니다. 유럽 시장을 위한 추가 PED(Pressure Equipment Directive) 인증도 제공합니다.
ASME Code Vessel — 단조 압력 용기

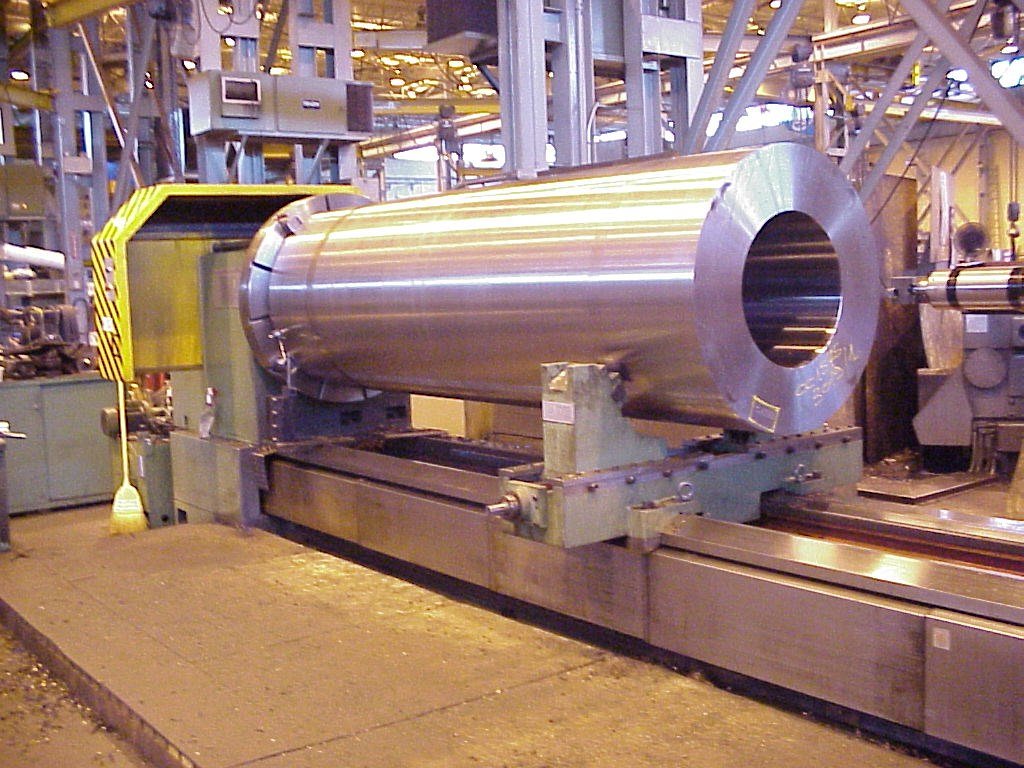

AIP의 단조 압력 용기 — ASME SA-723 합금강을 단조 가공한 모놀리식 디자인
AIP의 압력 용기는 ASME Section VIII, Division 2 코드에 따라 설계·인증·각인됩니다. 각 용기는 National Board 일련 번호를 부여받고 National Board of Boiler and Pressure Vessel Inspectors에 등록됩니다. ASME 코드는 미국 전 50개 주, 미국 영토, 그리고 대부분의 외국에서 인정됩니다. 추가로 한국 인증도 가능합니다.
재료 및 검사
- ASME SA-723 고강도 켄칭·템퍼링 합금강 단조
- 강도·연성·노치 감도·피로 특성 고려 선정
- 초음파 검사(UT) 전수 시행
- 자분 탐상(MT) 전수 시행
- 완성 용기 hydrostatic test (설계 압력의 125%)
- 인증 검사관 입회 검사·서명
주기 수명 (Cyclic Life)
- ASME Section VIII Div. 2 — 매우 보수적 설계
- 초기 "압력 단독" 주기 수명: 약 5,000~10,000 사이클
- 상업적 평균 수명: 50,000 사이클 초과
- 주기 수명 완료 후 재인증 가능
- ASME 코드 단조 용기 운영 수명 30년 이상 흔함
- Division 3 FEA 방법으로 더 높은 수명 계산 가능
Cooling Jacket — 냉각 자켓

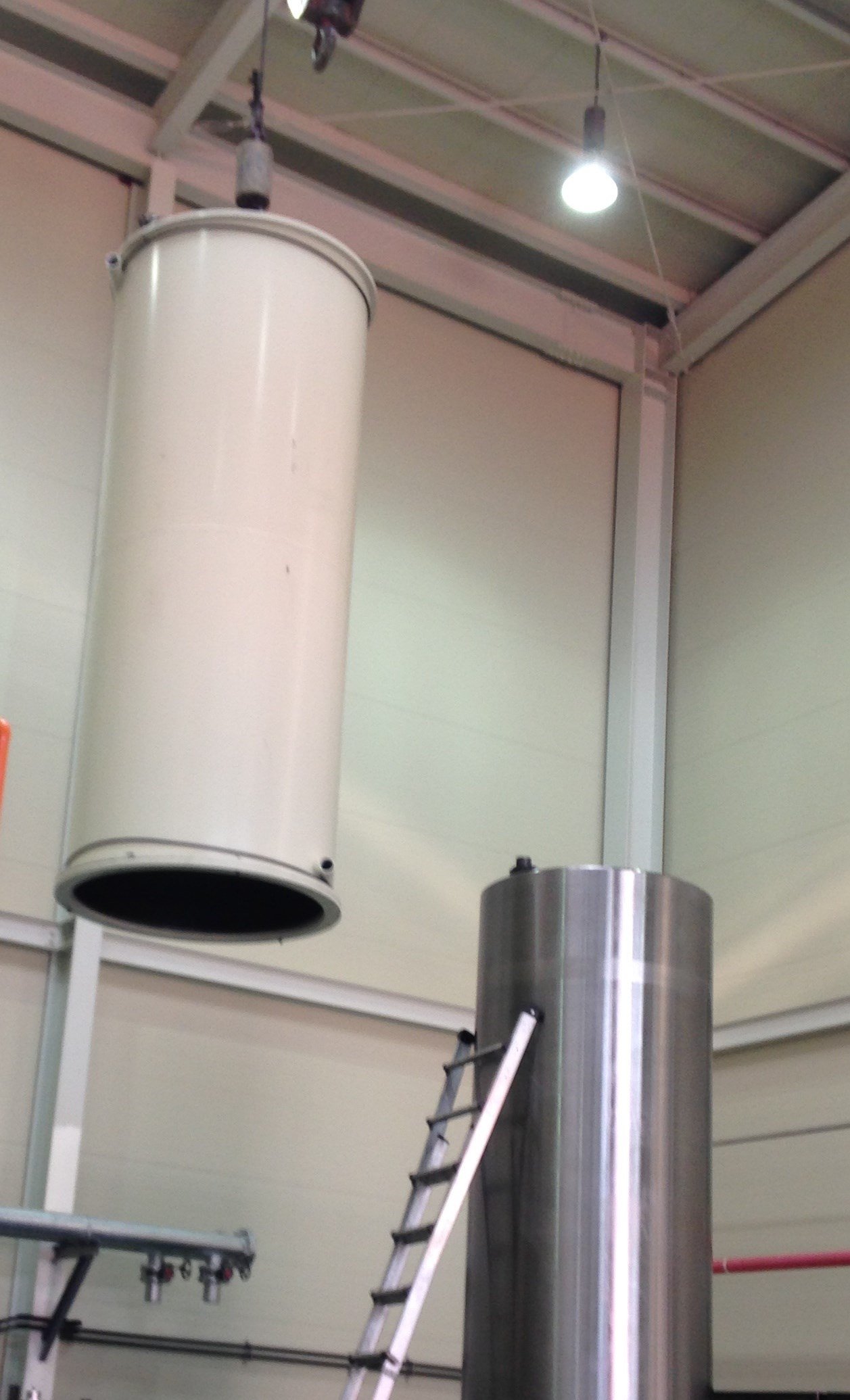

탈착식 냉각 자켓 — 용기 외부에 처리된 냉각수가 순환하며, 상단 커버 내부에도 순환 경로 형성
AIP HIP 시스템은 용기를 둘러싸는 탈착식 자켓(removable jacket)으로 냉각됩니다. 처리된 냉각수가 용기 외부를 순환하며, 상단 커버 내부에도 순환 경로가 있습니다.
Head Handler — 헤드 핸들러

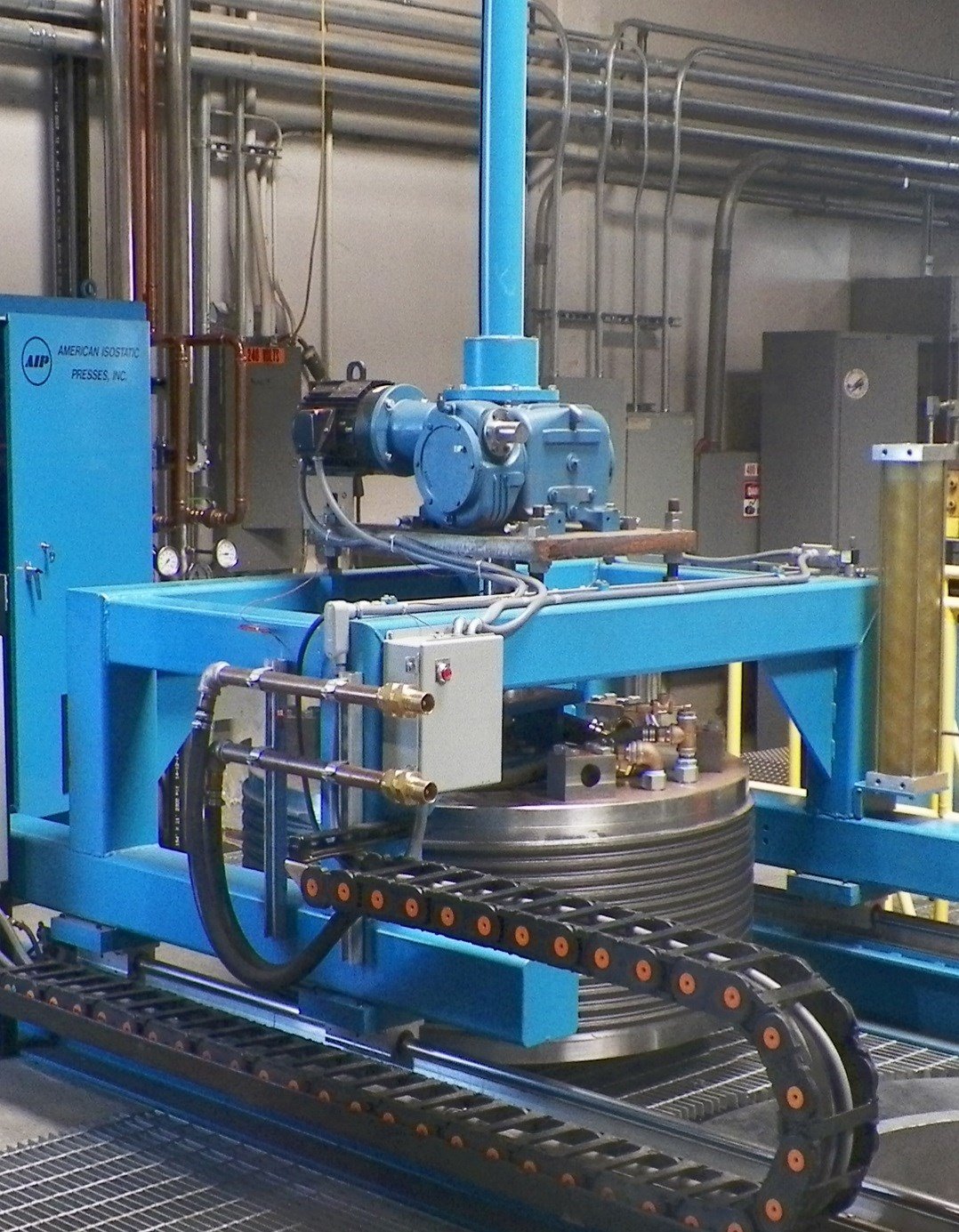

전동식 볼 스크류 드라이브 — 상단 커버를 자동으로 분리하고 가이드 레일을 따라 회전 배출
전동식 볼 스크류(ball screw) 드라이브가 상단 커버를 자동으로 분리하고 압력 용기·퍼니스로의 접근을 위해 후퇴시킵니다. 커버는 용기 나사 사이에서 부유(float)하면서 회전 → 마모 제거 및 용기 수명 연장이 이루어집니다.
Vessel Lower Adapter Plate — 하부 어댑터 플레이트

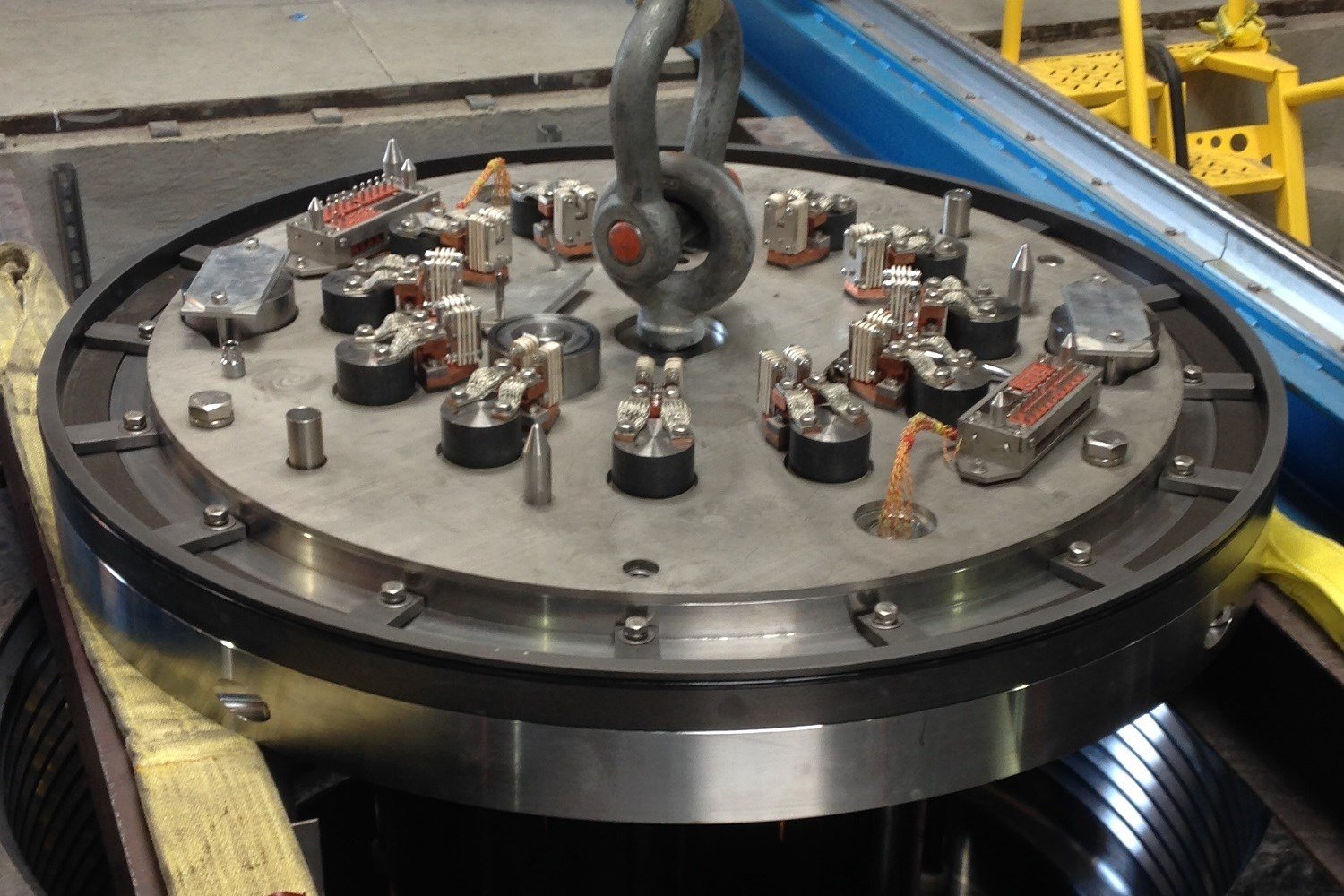

하부 어댑터 플레이트 — 퍼니스와 용기 간 인터페이스. 퍼니스 수리·교체 시 손쉬운 탈착 가능
하부 어댑터 플레이트는 퍼니스와 용기 간 인터페이스 역할을 합니다. 이 구조 덕분에 퍼니스 수리나 다른 퍼니스로의 교체가 손쉽게 가능합니다.
압력 용기 4가지 설계 유형
다양한 스타일의 압력 용기가 있으며, 각각의 특성을 이해하는 것이 중요합니다. 모든 용기 설계에 공통되는 5가지 사실:
1. 모든 용기 설계는 안전하게 만들 수 있고, 동시에 모든 설계는 실패할 수 있습니다.
2. 모든 설계는 저렴하게 또는 고품질로 만들 수 있습니다(의도 또는 오류에 따라).
3. 저주기 설계와 고주기 설계가 모두 가능하며, 더 긴 주기 수명을 위해 더 많은 비용을 지불할 수 있습니다.
4. 모든 용기는 다양한 수준의 유지보수가 필요하며, 이는 안전과 수명에 영향을 줍니다.
5. 각 설계는 사용자 관점에서 바람직한 장점을 가집니다 — 비용, 무게, 운영, 주기 수명, NDT 검사 용이성, 교체 옵션, 배송 시간 등.
1. Fully Threaded Monolithic Forged Vessel (완전 나사식 단조 용기)
- 가장 경제적이며 가장 널리 사용되는 설계
- 오랜 역사와 깊은 설계·이해 누적
- ASME 코드 (및 외국 코드) 적용 가능 — 코드 스탬프 가능
- 수명 전 기간에 걸쳐 초음파 결함 검사 가능
- 설계 분석이 직관적이고 보편적으로 이해됨
- 운영·유지보수가 간단
- 일반 주기 수명: 약 10,000 사이클
- 소형부터 대형 용기까지 모두 가능
AIP는 1975년부터 등압 프레스 사업에 관여해왔으며, AIP 또는 AIP 인력이 공급한 ASME 코드 스탬프 HIP 용기의 실패 사례가 단 한 건도 없습니다.
2. Breach Threaded Monolithic Forged Vessel (브리치 나사식 단조 용기)
- 1번 모델과 유사하나 더 비용이 높고 무겁고 응력이 더 큼
- 빠른 개방 기능 덕에 냉간 등압 프레스(CIP)에 널리 사용
- HIP에서는 6~8시간 사이클이라 빠른 개방 불필요
- AIP는 완전 원격 운영이 필요한 핵 시설에 이 설계 공급
- 일부 냉간 프레스는 200만 사이클까지 운영된 사례 있음
3. Non-threaded Forged Vessel and Frame (비나사식 단조 용기·프레임)
- 다중 플레이트 및 단일 부품 프레임(yoke) 포함
- 매우 크고 무겁고 비싼 설계
- ASME 인증 가능하며 높은 주기 수명 제공
- NDT 검사 우수
- 중·대형 용기에서 생산성이 요구될 때 가장 적합
- 자동화가 용이
4. Non-threaded Wire Wound Vessel (와이어 와운드 비나사식 용기)
- 가장 비싼 압력 용기 — 와이어를 정밀 텐션으로 감는 정교한 장비 필요
- 경량 용기로 마케팅되나, 거대한 프레임이 필요
- NDT(염료 침투·자분·초음파 검사) 적용 불가 — 큰 한계
- 사전 응력 용기는 열 손상에 매우 취약
- 1997년부터 ASME Division 3로 코드 스탬프 가능
- 매우 큰 설치에서 무게 절감이 비용보다 중요할 때 추천
AIP의 차별점: 보수적이고 품질 높은 설계를 적용하면서도 합리적인 비용 구조를 유지합니다. 이는 AIP의 회사 구조 및 운영 효율성 덕분에 가능합니다.
대형 Vessel 설치 사례

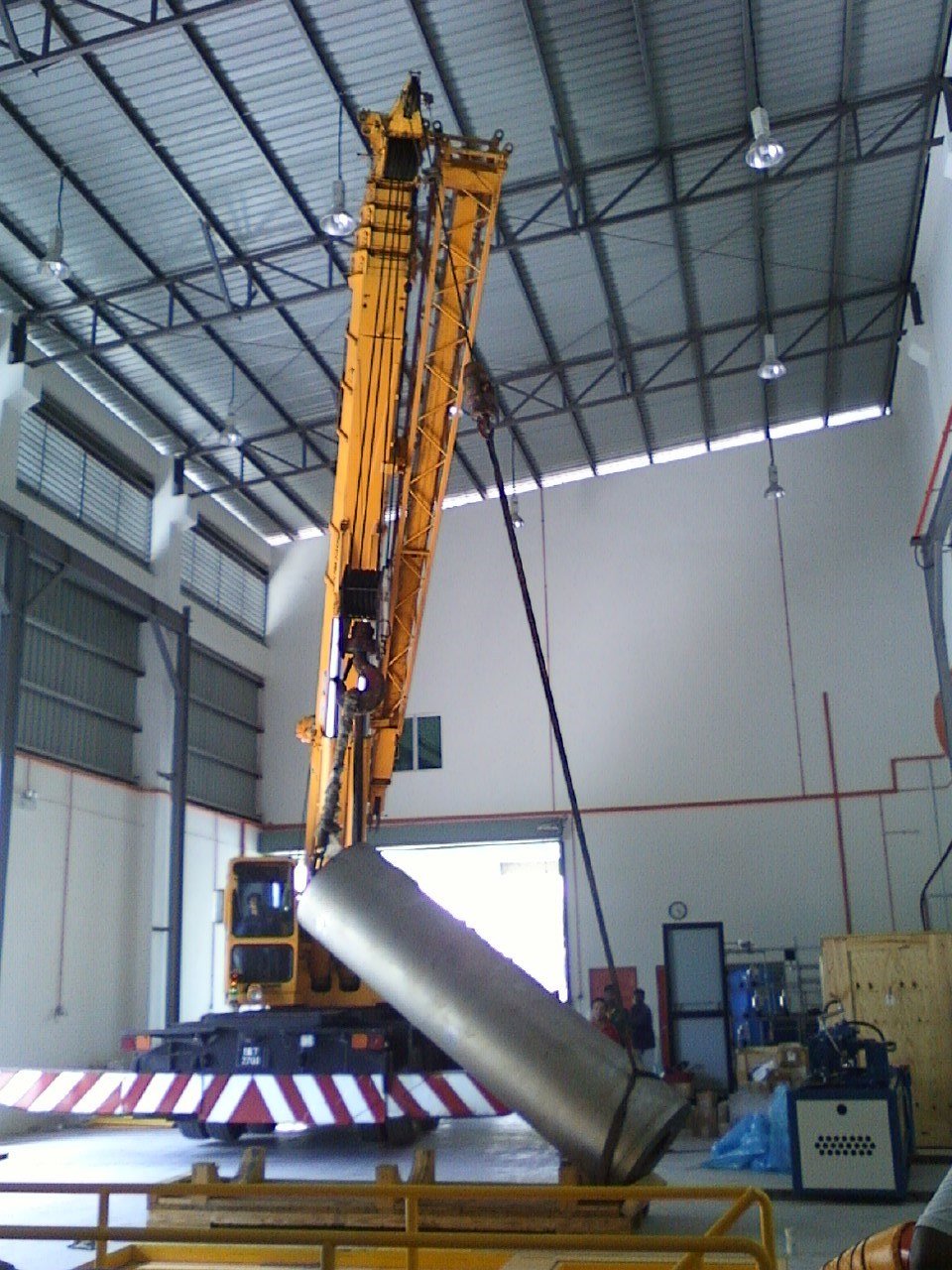

대형 Vessel 크레인 인양 설치

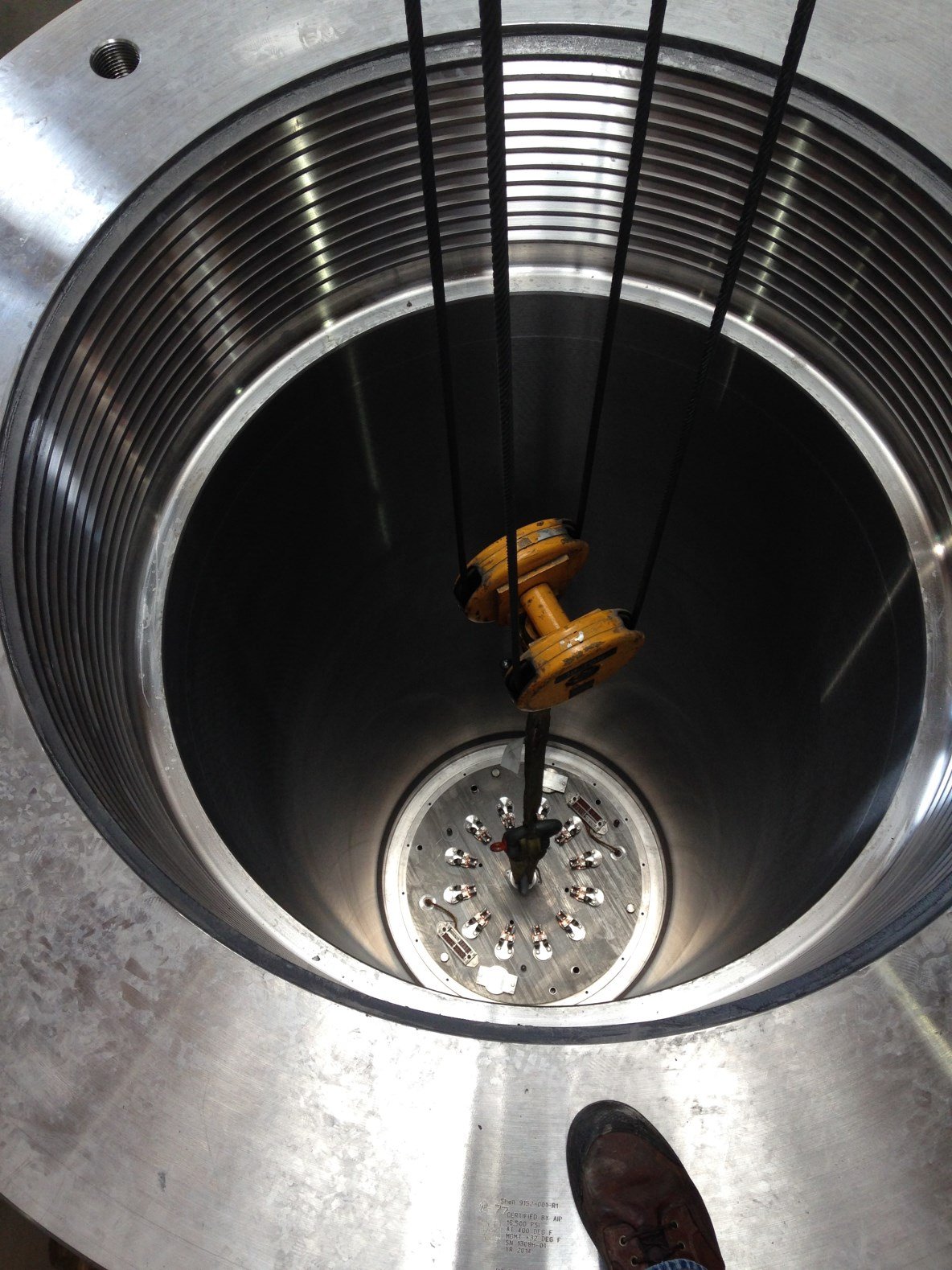

Vessel 내부 — 나사 가공된 단조 압력 용기
