표준 모델 라인업
AIP의 Hot Isostatic Press 표준 모델 라인업입니다. 실험실 연구용부터 대형 산업 양산용까지 폭넓게 제공되며, 모든 모델은 모듈식 퍼니스 설계로 다양한 응용 분야에 대응합니다.
HIP System 표준 사양
| Vessels | ASME coded monolithic (one piece forging) vessels Full Thread / Partial Thread (breech) / Pin-type / Yoke-held closures |
|---|---|
| Furnaces |
Stainless Steel (Haynes 214 / Hoskins 875 / Kanthal A) — to 1,200~1,250°C Molybdenum — to 1,500°C Graphite and Carbon-Carbon — to 2,200°C Also available: Platinum, Tungsten |
| Pressures | 진공 ~ 150,000 psi 전 범위 표준: 1,500 / 3,000 / 6,000 / 10,000 / 15,000 / 30,000 / 45,000 / 60,000 / 100,000 / 150,000 psi |
| Vessel Sizes | 내경 5~60 인치, 길이 12~150 인치 표준 (인치): 5×16, 6×20, 8×24, 10×28, 12×30, 14×40, 16×48, 20×72, 24×84, 32×96 |
| Controls | 완전 자동 컴퓨터 시스템 (수동 옵션 백업) Allen-Bradley Compact Logix PLC + Wonderware InTouch 10 |
| Compressors | 공압 또는 전기-유압 (피스톤·다이어프램) Hydro-Pac, Hofer, Haskel, Maximator, SC |
| Vacuum | Roughing / 고진공 시스템 (purging·sintering용) |
AVAILABLE MODELS — 표준 모델 일람
| Model | Hot Zone Dia. | Hot Zone Length | Temp (°C) | Press (PSI) |
|---|---|---|---|---|
| AIP6-30H | 3.00 인치 | 5.00 인치 | 2,000 | 30,000 |
| AIP8-30H | 4.00 인치 | 8.00 인치 | 2,000 | 30,000 |
| AIP10-30H | 6.90 인치 | 12.00 인치 | 2,000 | 30,000 |
| AIP12-30H | 8.00 인치 | 14.00 인치 | 2,000 | 30,000 |
| AIP18-30H | 12.00 인치 | 36.00 인치 | 2,000 | 30,000 |
| AIP24-30H | 16.00 인치 | 48.00 인치 | 2,000 | 30,000 |
| AIP32-30H | 22.00 인치 | 48.00 인치 | 2,000 | 30,000 |
표준 모델 외에도 특별 주문 모델 가능. 정확한 사양 및 옵션은 문의해주세요.
모델별 상세 사양
HP830 (AIP8-30H) — 연구용 HIP

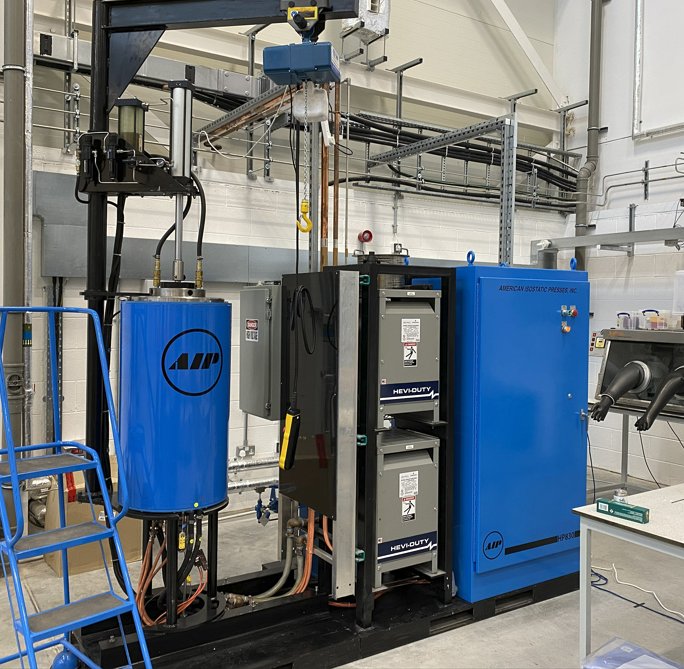

AIP8-30H Research HIP — HP830 모델 (Hot Zone 4" × 8")
| Working Pressure | 30,000 PSI |
|---|---|
| Vessel Type | ASME Div. 2 (or 3), one piece SA 723 forging (PED, KGS, SELO 인증 가능) |
| Closure Type | Fully threaded |
| Furnace | 1,200°C Kanthal / 1,450°C Molybdenum / 2,000°C Carbon-Carbon (교체 가능) |
| Hot Zone Size | 4" (100mm) ID × 8" (250mm) IL |
| Compressor | 5 HP Hydro-Pac electric-hydraulic |
| Controls | Allen Bradley Compact Logix PLC + Wonderware InTouch 그래픽 SW (완전 자동) |
| Vacuum | 4 CFM 펌프, 100 마이크론 |
| Piping & Valves | 30,000 psi (207 MPa) 정격, 공기 작동 밸브 |
| Cooling | Closed loop cooling standard |
| Warranty | 2년 한정 보증 |
| Dimensions | 44" deep × 96" wide × 110" tall (호이스트 옵션 시 150" tall) |
| Weight | 5,000 lbs |
| Utilities Required | 480 VAC / 100 A · 100 PSI / 1 CFM Shop Air · Argon 4 bottles, 800 psi 이상 |
AIP10-30H — 연구용 HIP (HP1030)

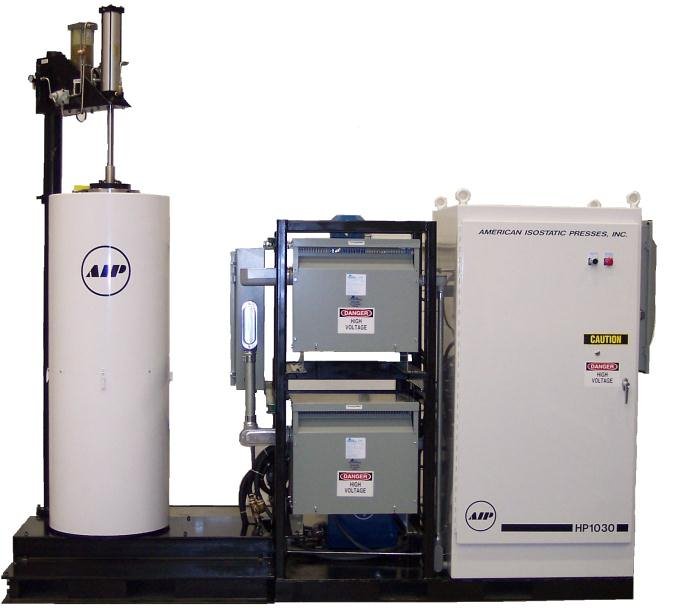

AIP10-30H Research HIP (HP1030) — Hot Zone 6" × 12"
Background — HIP은 금속·세라믹·플라스틱·합성물의 통합에 널리 사용되며, 알루미늄·티타늄·초내열합금 주조의 표준 요구가 되었습니다. 현재 생산 제품의 대부분은 실험실 사이즈 시스템에서 개발되었습니다. 소형 연구용 장비는 낮은 초기 비용, 단순한 운영, 정확성, 빠른 회전 등 많은 이점이 있어 많은 대학이 학생들에게 HIP의 고유 능력 학습 기회를 제공하기 위해 도입하고 있습니다.
| Working Pressure | 30,000 PSI |
|---|---|
| Vessel Type | ASME Div. 2 code, one piece SA 723 forging |
| Closure Type | Fully threaded |
| Furnace | 1,250°C Kanthal / 1,500°C Molybdenum / 2,000°C Graphite / 2,200°C Carbon-Carbon 선택 |
| Hot Zone Size | 6" ID × 12" IL |
| Compressor | Single or dual 5 HP electric-hydraulics |
| Controls | Allen Bradley Compact Logix PLC + Wonderware InTouch 10 (완전 자동) |
| Vacuum | 4 CFM 펌프, 100 마이크론 |
| Piping & Valves | 30,000 psi 정격, 공기 작동 밸브 |
| Cooling | Closed loop cooling standard |
| Warranty | 2년 한정 보증 |
| Dimensions | 44" deep × 96" wide × 110" tall |
| Weight | 3,000 lbs |
| Required | 480 VAC / 100 A · 100 PSI / 1 CFM · 4 Argon bottles, 800 psi 이상 |
| Available Options | Wire Wrapped Safety Enclosure |
AIP12-30H — 중형 산업·연구용 HIP (HP1230)
AIP12-30H (HP1230) — 2 heating zones (side + base) / Hot Zone Ø 200 × 400mm
| Working Pressure | 30,000 PSI |
|---|---|
| Vessel Type | ASME Div. 2 code, one piece SA 723 forging |
| Closure Type | Fully threaded |
| Furnace | 1,250°C Kanthal / 1,500°C Molybdenum / 2,000°C Graphite / 2,200°C Carbon-Carbon 모든 퍼니스는 blind plug-in 방식으로 손쉬운 탈착 |
| Hot Zone Size | 2 heating zones (1 side + 1 base) — Ø 8" (200mm) × 16" (400mm) long |
| Compressor | Single 10 HP electric-hydraulics |
| Controls | Pentium Quad Core 컴퓨터 + Wonderware InTouch 10 그래픽 + Allen-Bradley Compact Logix PLC |
| Vacuum | Oerlikon - Leybold vacuum system (피팅·밸브·게이지 포함) |
| Piping & Valves | 30,000 psi 정격, 공기 작동 밸브 |
| Cooling | 처리된 closed loop 냉각수, 저수조, 펌프, 판형 열교환기 — 60 L/min |
| Warranty | 2년 한정 보증 |
| Required | 380/415/480V, 150 A, 3 PH · 100 PSI / 1 CFM (2 L/min) · 12-bottle Argon 매니폴드 1 사이클당 3~4 bottles 사용. Carbon furnace는 Argon/Nitrogen/Vacuum 운전 가능 |

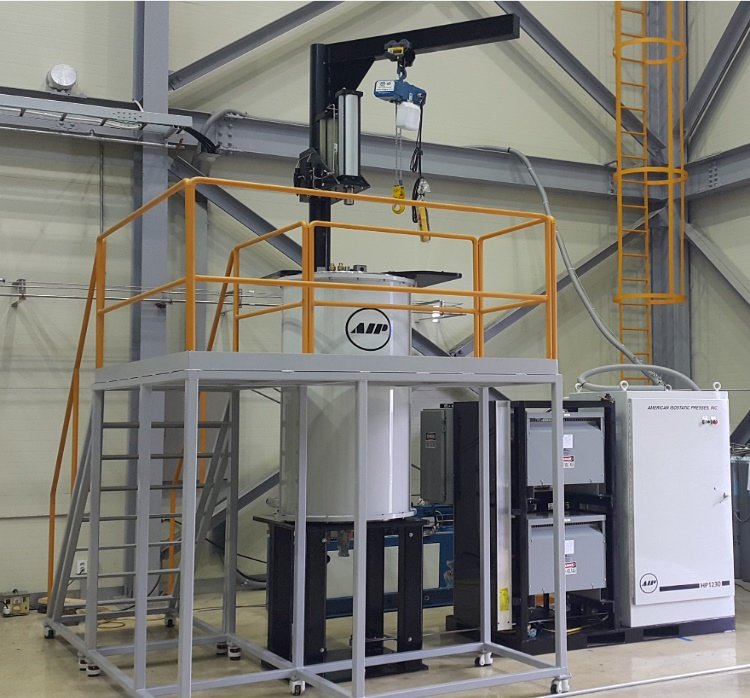

AIP12-30H 시스템 구성 — 실제 설치 사진

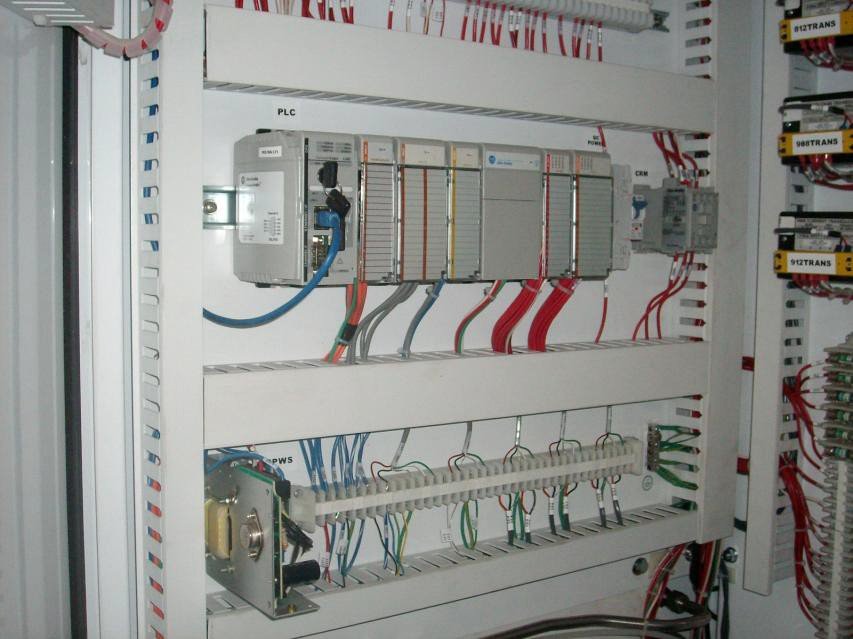

Allen-Bradley Compact Logix PLC 모듈

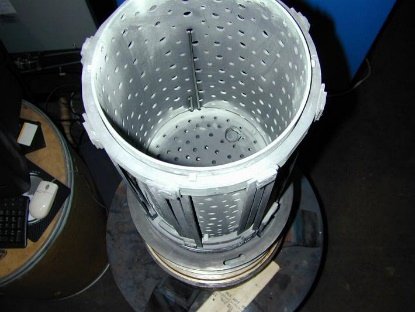

Kanthal 발열체 (위에서 본 모습)

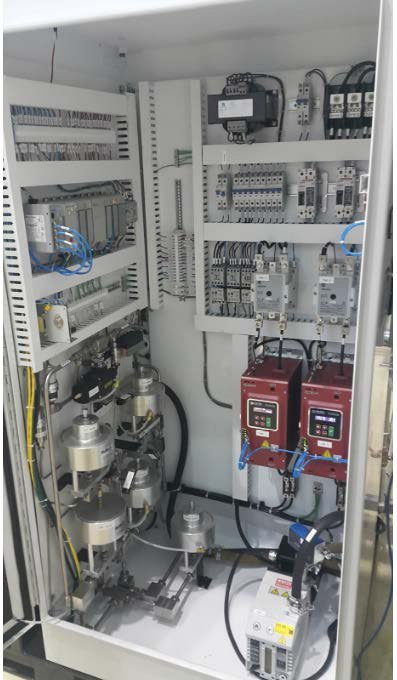

고전압 전원 캐비닛 — 변압기·SCR·접촉기

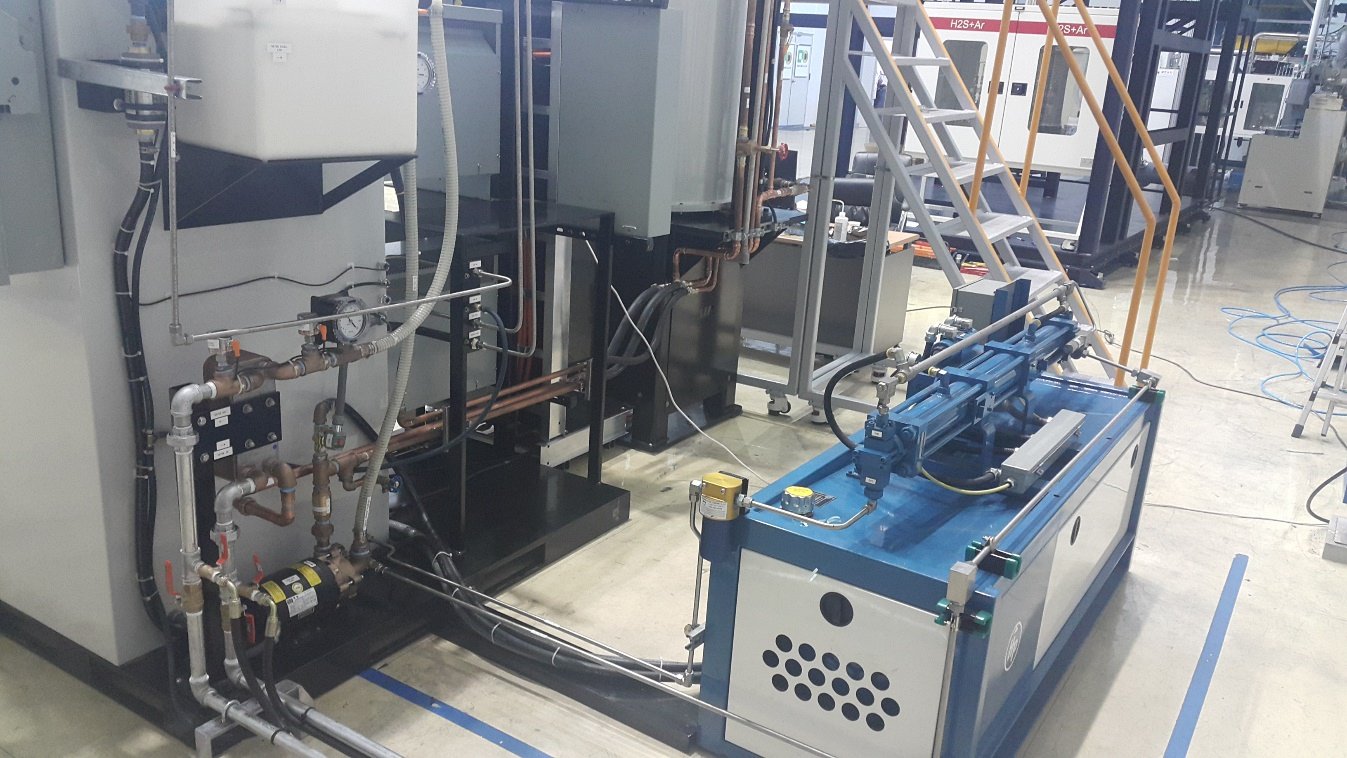

Hydropac 10 HP 전기-유압식 컴프레서

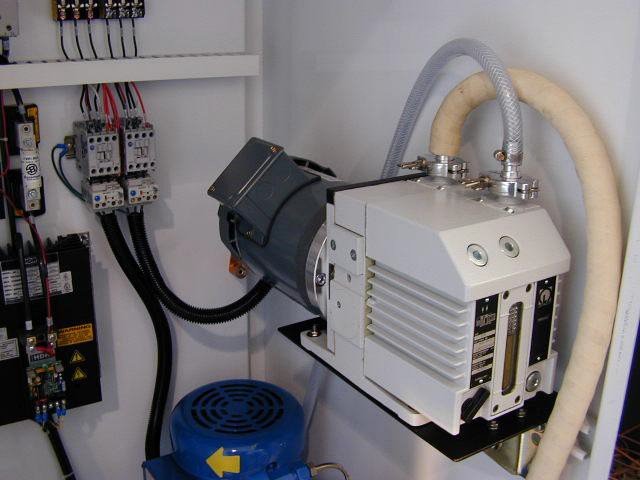

Oerlikon-Leybold 진공 펌프

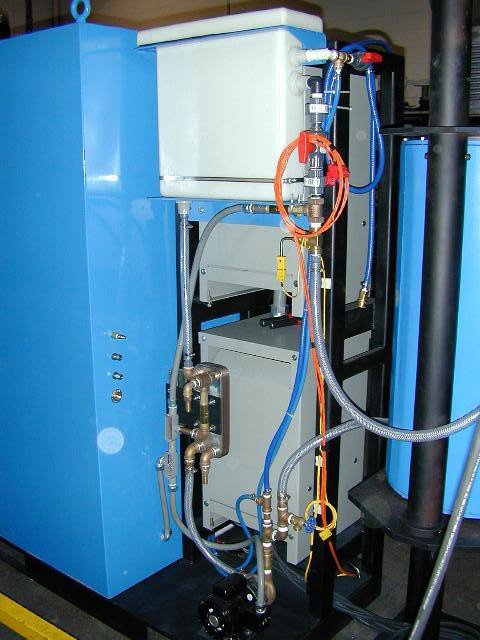

처리된 closed loop 냉각 시스템
AIP16-60-29H — 대형 산업용 HIP (220 MPa급)
Made in the USA — AIP16-60-29H는 미국 본사에서 제조되는 대형 HIP 시스템으로, 200 MPa 작동 압력과 2,200°C Graphite Furnace를 표준으로 합니다.
| Design Pressure | 220 MPa (Operational: 200 MPa) |
|---|---|
| Vessel Type | ASME Section VIII, Div. 2 — one piece monolithic forged SA-723 National Board 일련번호 등록, 한국 인증 가능 |
| Cyclic Life | 초기 "압력 단독" 약 5,000 사이클 (보수적), 상업 평균 50,000+ 사이클 운영 수명 30년 이상 흔함 |
| Standard Furnace | 2,200°C Graphite Furnace |
| Operational Temp | 2,000°C+ (퍼니스 디자인 한계 2,200°C) |
| Hot Zone Dimensions | Ø 250mm × 762mm (10" × 30") |
| Process Gas | Argon 또는 Nitrogen (vacuum to 1,700°C) |
| Temperature Uniformity | ± 10°C |
| Maximum Work Load | 500 Kg |
| Thermocouples | Type C — 4 control |
| Heating Rate | 최대 25°C/min |
| Compressor | Hydro-Pac C20FX 20 HP Flexipower 전기-유압식 200 MPa까지 약 60분 가압 |
| Vacuum | Stokes 기계식 진공 펌프, 35 SCFM 200 마이크론 도달 15분 이내 |
| Power | 200 A @ 400/415/480 또는 600V, 50/60 Hz 3 zone × 37.5 KVA |
| Cooling | 이중 루프 (1차 처리수 / 2차 고객 공급), 평균 300 lpm 2차 냉각 스테인리스 판형 열교환기 |
| Controls | Pentium Core Duo + Windows XP Pro/7 + Wonderware InTouch 10 + Allen-Bradley Compact Logix |
| Safety | 4단계 압력 백업 (자동 vent + un-metered vent + 알람 + burst disk 15% 초과 시 파열) 도어 인터로크, 저공압 알람, 과열 알람 |
| Spare Parts | Fuses, Light bulbs, Thermocouples, TC connectors, Rupture disks(2ea), Seal Ring(1ea), Seal o-rings(25ea) |
| Warranty | 1년 한정 보증 |

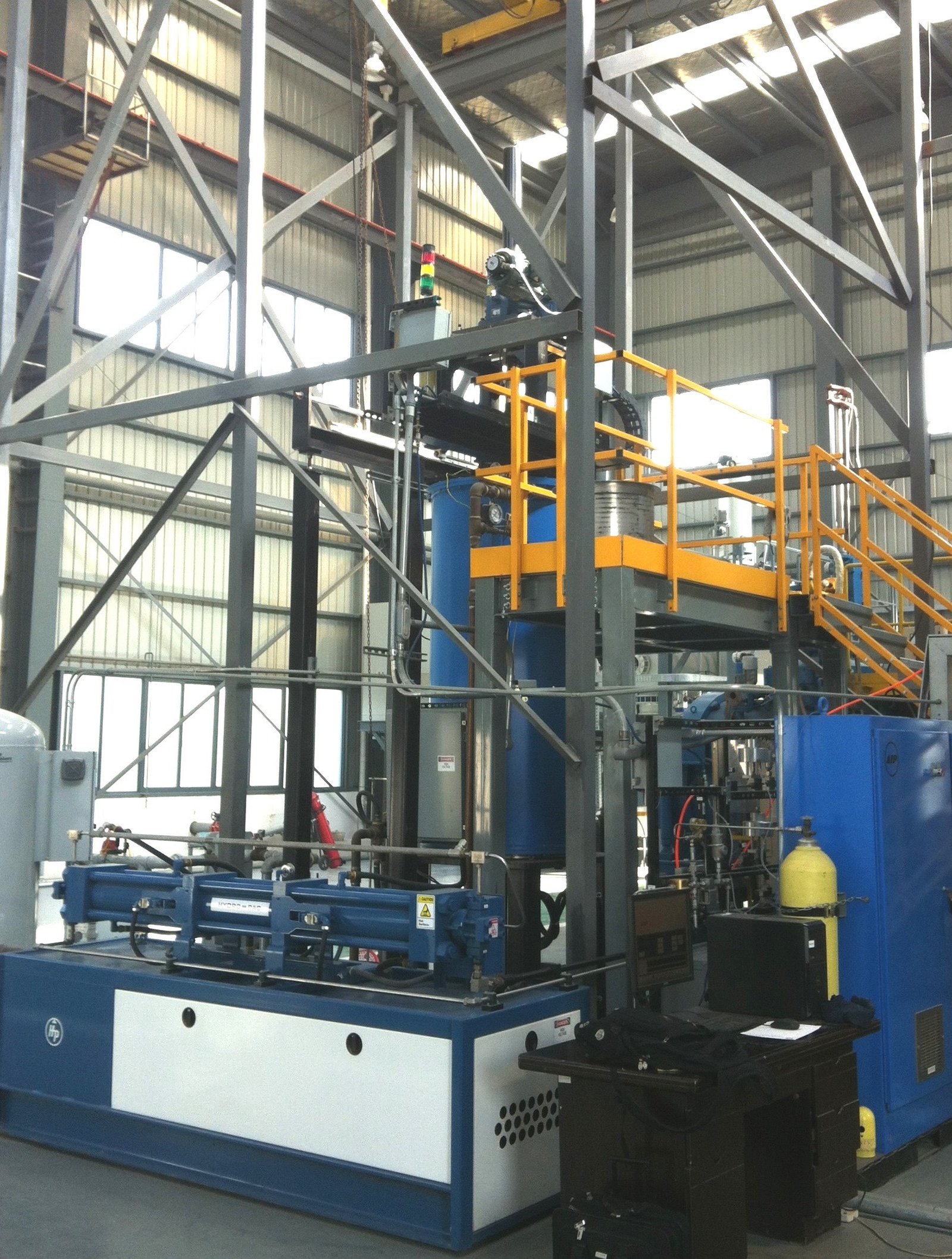

AIP18-30H — 대형 산업 양산용 HIP
AIP18-30H — 주조품·분말 야금 부품의 양산용 컴팩션. Hot Zone Ø 300mm, 2,000°C, 200 MPa
AIP18-30H는 주조품 및 분말 야금 부품의 컴팩션을 위한 완전한 시스템입니다. 가압 가스를 담는 ASME 코드 압력 용기와 모듈식 plug-in 전기 가열 퍼니스를 사용하여 동시에 온도와 압력을 가해 치밀화를 달성합니다. Ø 300mm 작업 핫존, 2,000°C, 200 MPa로 비용 대비 우수한 성능을 제공합니다.
| Working Pressure | 30,000 PSI (200 MPa) |
|---|---|
| Vessel Type | Monolithic forged SA-723, fully threaded top & bottom closures NDT 검사 완료, hydro-test 작동 압력 145% 초과 |
| Cooling Jacket | 탈착식 자켓 — 처리된 냉각수 외부·상단 커버 내부 순환 |
| Head Handler | 전동 볼 스크류 드라이브 — 자동 분리, 가이드 레일 회전 |
| Lower Adapter Plate | 퍼니스-용기 인터페이스, 손쉬운 퍼니스 탈착·교체 |
| Furnace | 2,000°C Carbon / 1,400°C Molybdenum / 1,200°C Kanthal (모듈식 plug-in) |
| Hot Zone | Ø 300mm (12 인치), Max 2,000°C |
| Thermal Barrier | 다중 baffle + 외장 스테인리스 컨테이너 |
| Base Heater | 부하 아래 베이스 히터 — 콜드 스팟 제거, 균일 열 구배 |
| Compressor | Hydro-Pac 20 또는 40 HP 전기-유압식 (시스템 길이 및 고객 선호에 따라) 피스톤 타입, 우수한 운영 수명 |
| Vacuum | Leybold (또는 Edwards) 10~16 CFM 진공 펌프 |
| Valves | 자동 공기 작동 밸브 + 고압 피팅, 아르곤 reclaim 기능 표준 |
| Cooling | 펌프·저수조·판형 열교환기 — 적절한 냉각 처리 |
| Controls | Allen-Bradley Compact Logix PLC + 원격 I/O + Wonderware InTouch 그래픽 인터페이스 |
| Power Supply | 독립 가열 영역 — Control Concepts SCR (위상각 점화) 영역별 ground fault·접촉기·전압·전류 표시 |
| Remote Access | Ethernet 연결 — 원격 운영 및 모니터링 가능 |
AIP18-30H 시스템 구성 - 주요 부품
ASME Code 단조 Vessel — NDT 검사 + hydro-test 145% 완료
탈착식 냉각 자켓
전동 볼 스크류 헤드 핸들러
하부 어댑터 플레이트 — 퍼니스-용기 인터페이스

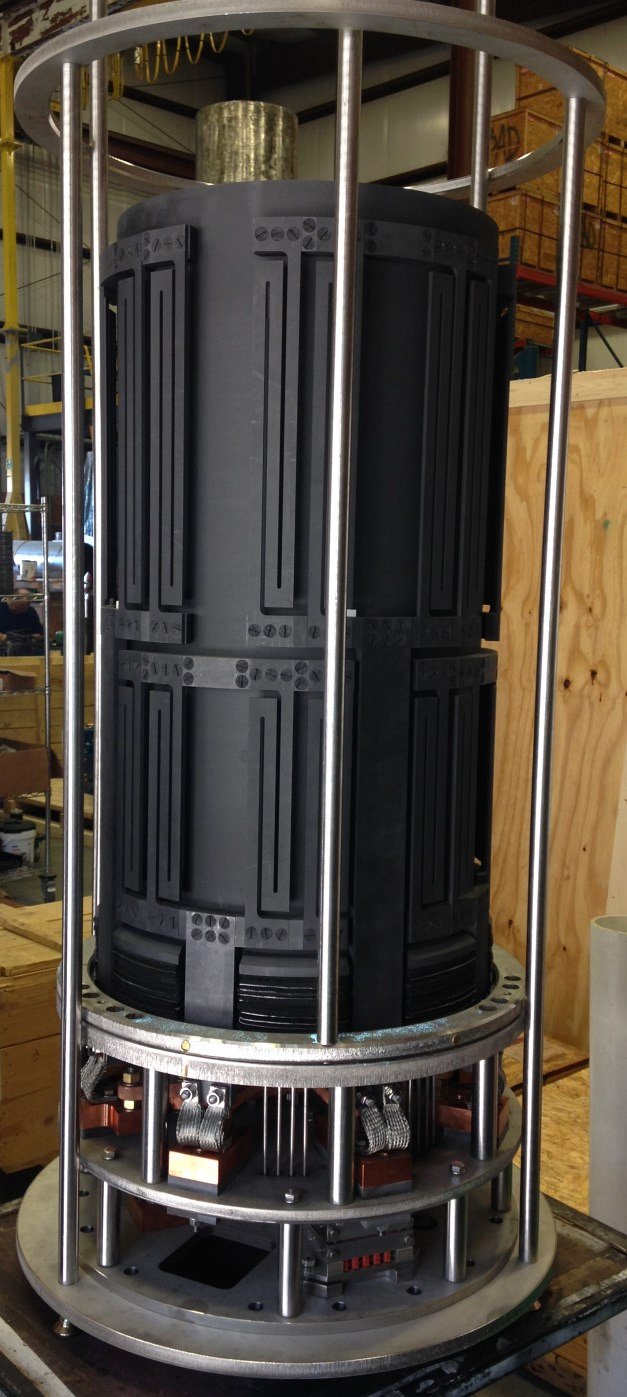

모듈식 전기 퍼니스 — plug-in 방식

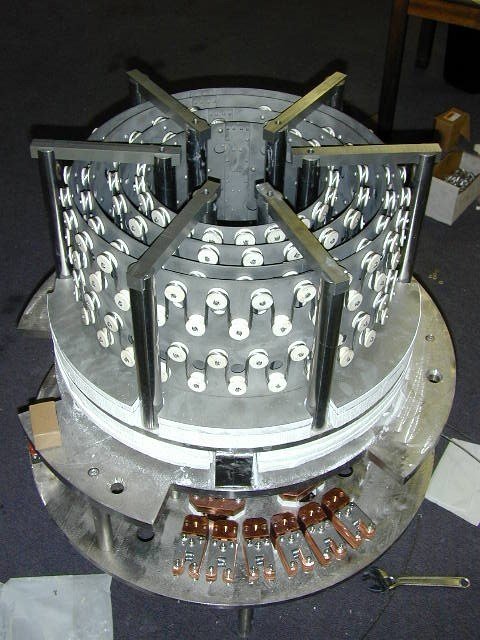

Base Heater & Load Support

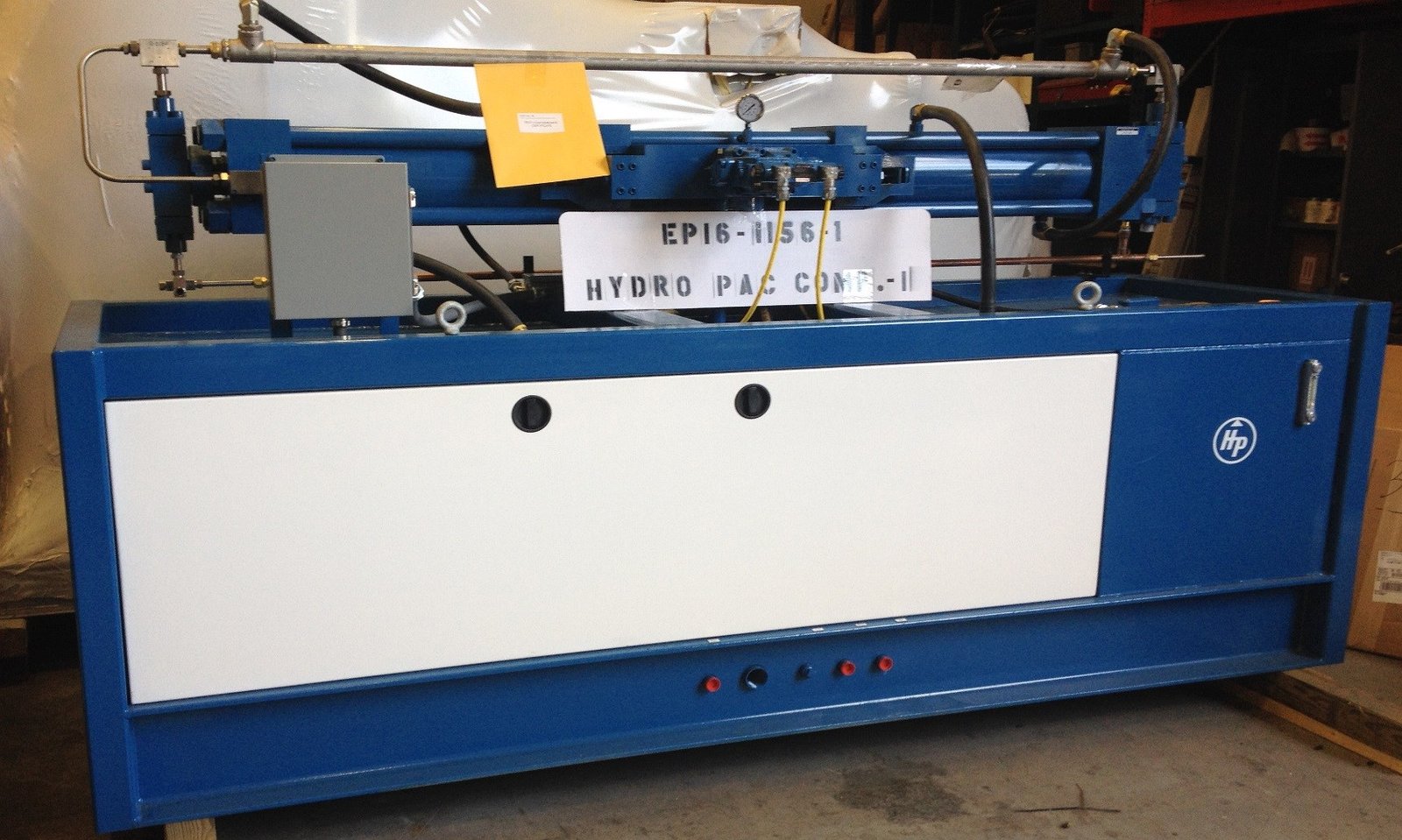

Hydro-Pac 20/40 HP 컴프레서

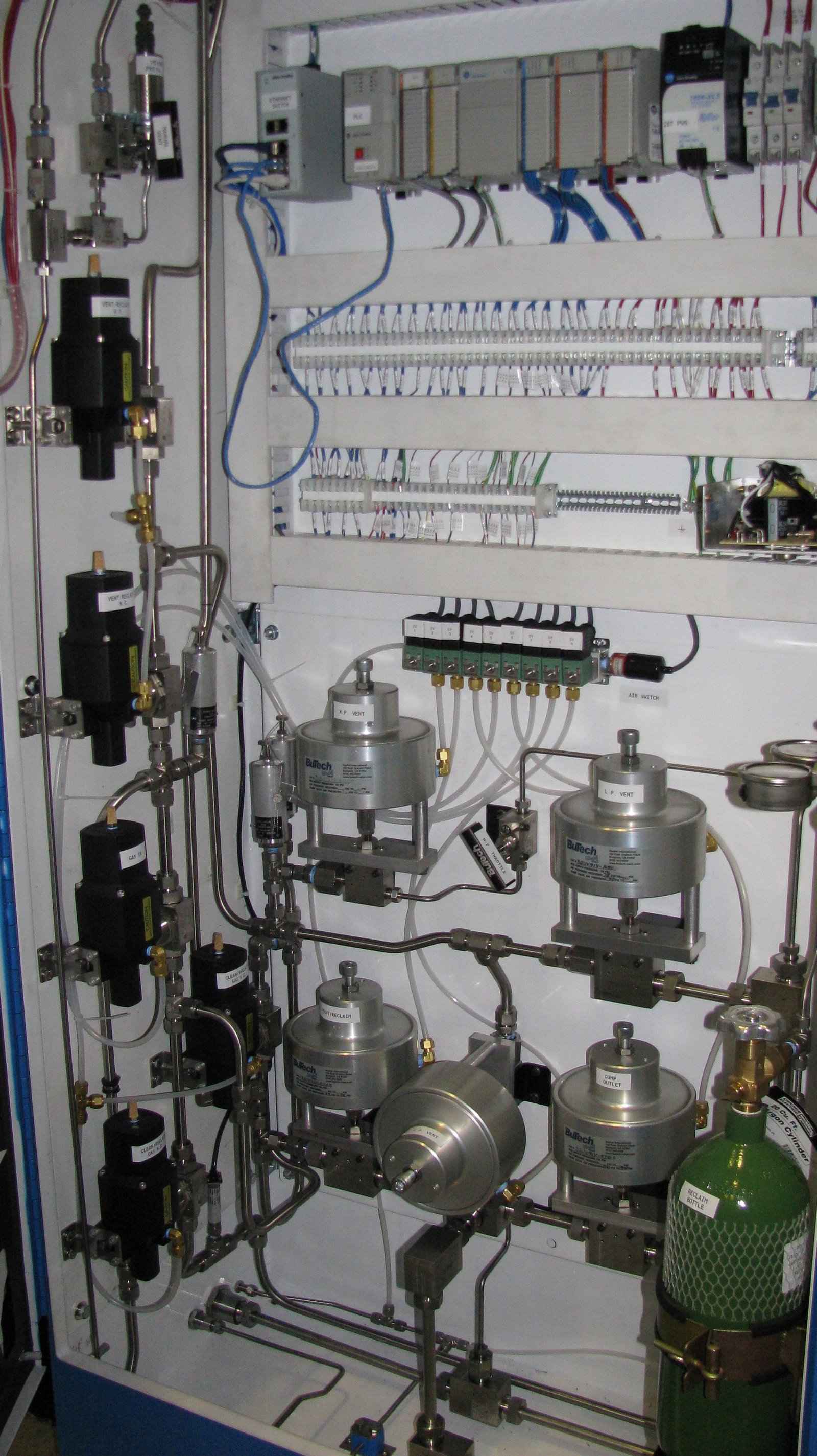

가스 핸들링 랙 + 자동 밸브 + 아르곤 reclaim

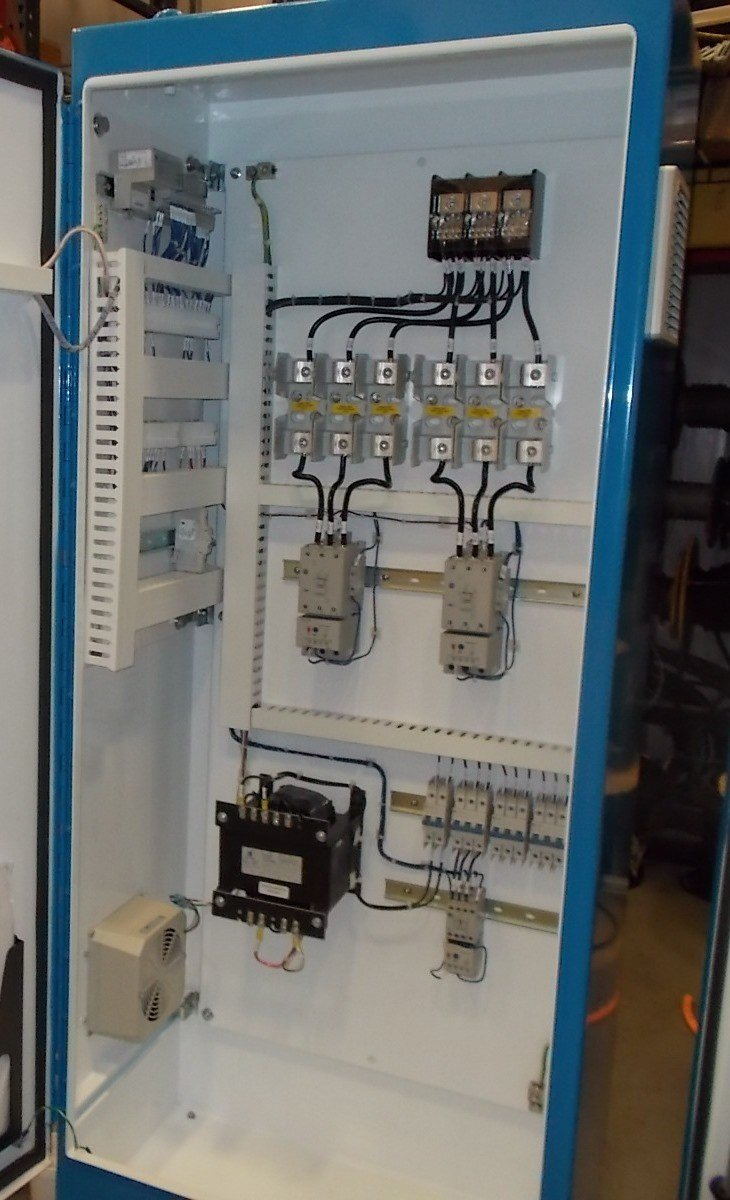

PLC 제어반

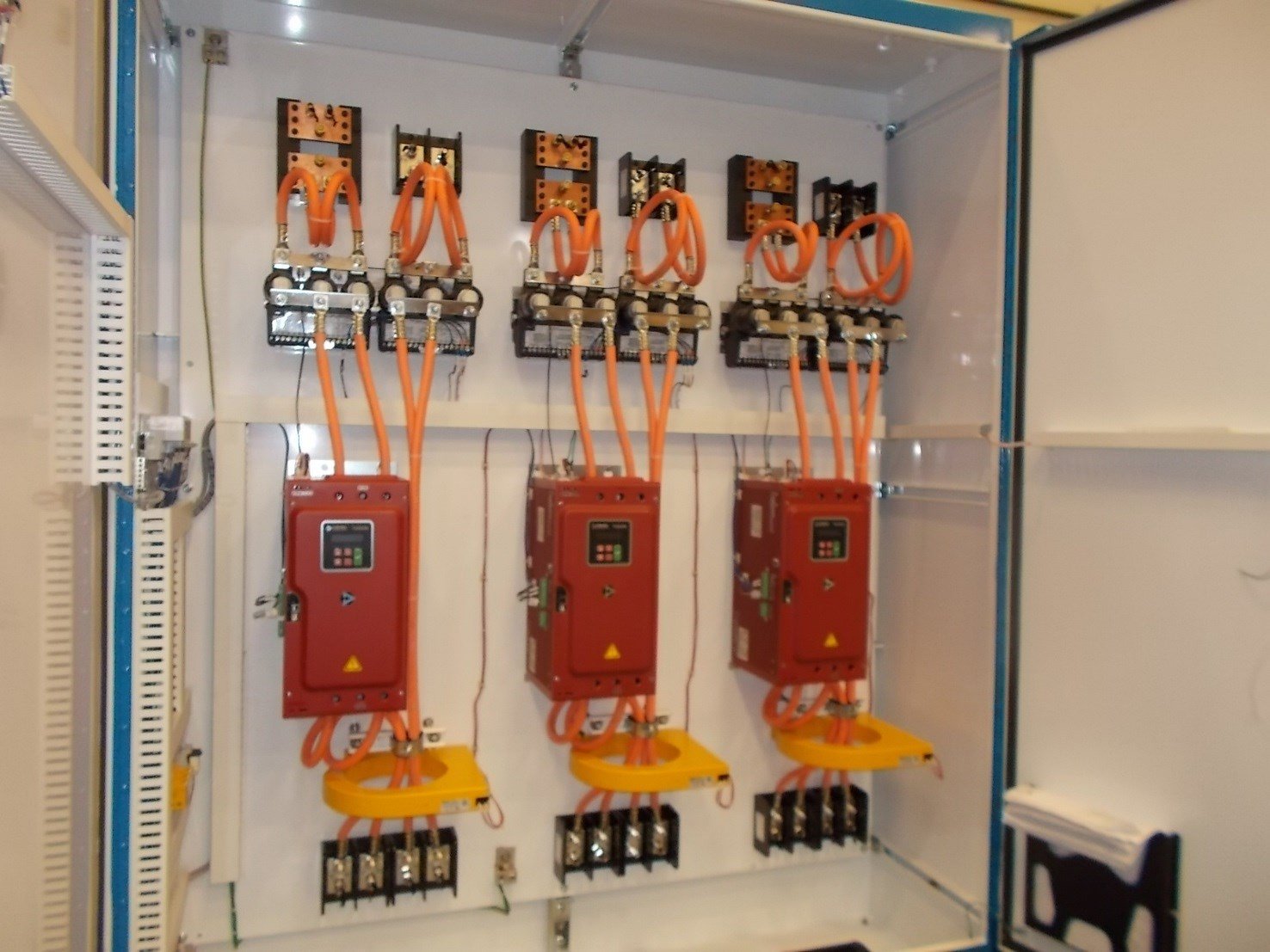

독립 영역 SCR 전원 공급
설치 및 운영 환경

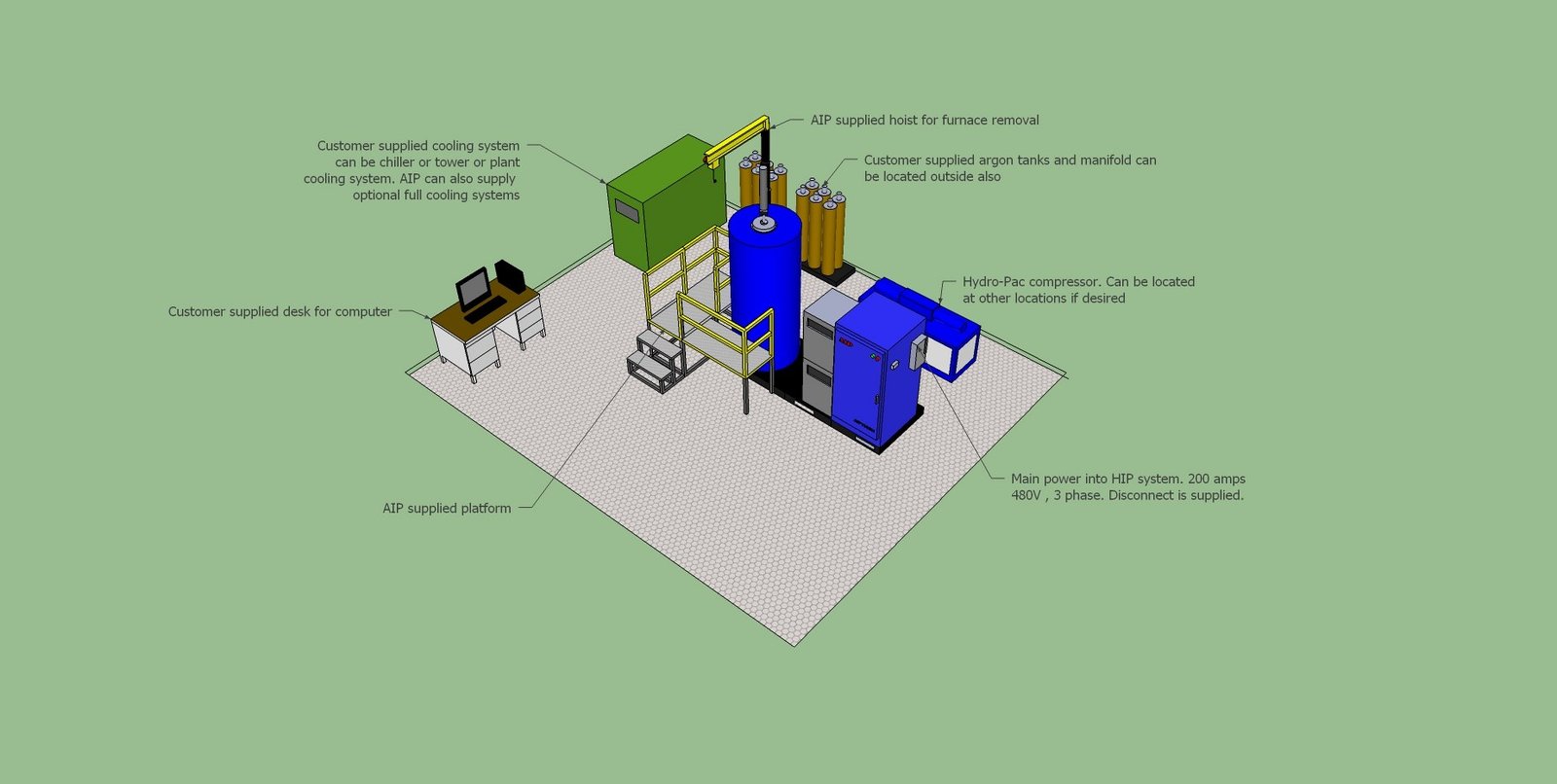

AIP18-30H 표준 설치 레이아웃 (3D)
고객 준비사항
- 아르곤 시스템 — 액체 탱크, 펌프, 고압 컨버터, 저장 탱크 (고객 공급)
- 전기 공급 — 시스템에 전원 인입 (디스커넥트 포함)
- 냉각 시스템 — 냉각탑 또는 칠러에서 시스템까지 배관 (AIP가 도면 제공)
- 배기 — 건물 외부까지 배기 배관 (고객 책임)
- 호이스트 — 최소 1톤급 오버헤드 호이스트 (퍼니스 로딩·커버 분리용)
- 설치 인양 장비 — Vessel upright용 크레인·호이스트·대형 지게차
핵 폐기물 처리용 HIP
* Patent (고준위 핵폐기물 포집을 위한 HIP의 응용) **
AIP는 현재 핵폐기물에 HIP 기술을 적용한 특허를 출원 중에 있습니다. 특허 관련 상세사항은 USPTO website에서 확인 가능합니다.
AIP는 Australian Nuclear Science and Technology Organization(ANSTO)와 고준위 핵폐기물을 포집(encapsulate)하기 위한 방법으로서 HIP의 사용과 개발을 위한 파트너이며, 더 많은 특허를 출원 중에 있습니다. 자세한 내용은 산업 응용 사례 페이지를 참조하세요.
모델 선정 가이드
| 용도 | 추천 모델 |
|---|---|
| 대학·연구소의 R&D, 신소재 개발 | AIP6-30H, AIP8-30H (HP830), AIP10-30H |
| 파일럿 생산, 시제품 양산 | AIP12-30H (HP1230), AIP18-30H |
| 항공 부품 양산, 의료 임플란트 | AIP18-30H, AIP24-30H |
| 초대형 부품 처리, 200 MPa 산업 양산 | AIP16-60-29H, AIP32-30H |
| 핵폐기물 처리 | Nuclear Waste HIP (특수 맞춤 설계) |
각 모델의 상세 스펙(Hot Zone 사이즈, 정확한 온도·압력 범위, 옵션 패키지)은 견적 문의 시 안내드립니다. 용도와 처리 대상 소재를 알려주시면 가장 적합한 모델을 추천해드립니다.
