스크린 장력 측정기 (스크린텐션메타)

스크린 인쇄용 메시의 장력을 정밀 측정. 전자부품·산업용 소형 마스크부터 대형 스크린 마스크까지 대응. 아날로그·디지털 두 가지 타입을 공급합니다.

검색 결과가 없습니다.
Protec Engineering일본 · 요코하마

일본 요코하마 소재. 스크린 인쇄용 장력계 전문 브랜드. 아날로그·디지털 두 타입으로 산업용·상업용 스크린 마스크의 장력을 0.01mm 최소 검출로 정밀 측정합니다.

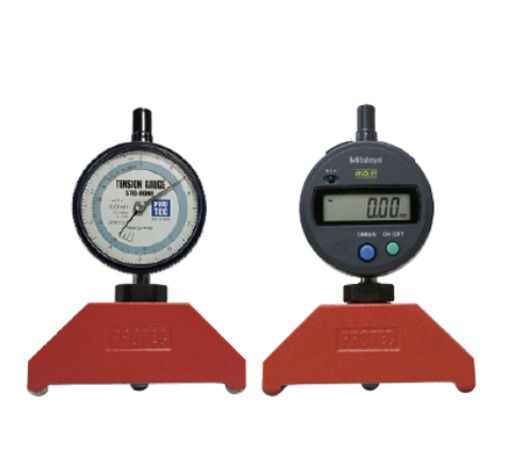

STG-80 Series
STG-80NE / STG-80D
소형 스크린 마스크 전용. 전자부품 소형 마스크부터 인쇄용 대형 마스크까지. 경량 휴대형. NE는 Metric·Newton 동시 표시.
0~3mm (7~70 N/cm) · 최소 검출 0.01mm · 족간 거리 78mm
상세 사양 보기 →
STG-75 Series
STG-75M / STG-75D
대형·고장력 스크린 마스크 전용. 테트론·스테인리스 메시 등 고장력 소재 측정. 최대 10mm 광범위 측정 범위.
0~10mm · 최소 검출 0.01mm · 족간 거리 90mm · 중량 1,272g
상세 사양 보기 →

제품별 상세 사양

제품명을 누르면 개요와 상세 사양이 펼쳐집니다. 사진과 문의는 위 제품 카드에서 확인하세요.

STG-80NE / STG-80D

Protec Engineering · 일본

소형 스크린 마스크 전용 장력계. 전자부품 소형~인쇄용 대형 마스크 대응.

주요 사양

측정 범위0~3mm (STG-80NE: 7~70 N/cm 병기)
최소 검출0.01mm
족간 거리78mm
누름 하중240gf
무게STG-80NE: 442g / STG-80D: 450g
전원STG-80NE: 불필요 / STG-80D: 산화은 전지 1개

제품 개요

Protec STG-80은 스크린 인쇄·전자부품용 스크린 마스크의 망 장력을 측정하는 스크린 텐션 게이지입니다. 게이지를 스크린 망 위에 올리면 일정 하중으로 눌렀을 때의 처짐량으로부터 장력을 산출해, 마스크가 균일하게 팽팽한지 빠르게 점검할 수 있습니다.

0.01mm의 미세 처짐까지 검출하며, STG-80NE(전원 불필요)와 STG-80D(디지털) 두 모델로 소형 전자부품 마스크부터 대형 인쇄 마스크까지 대응합니다. SMT·PCB·그래픽 스크린 인쇄의 제판 품질 관리에 사용됩니다.

모델 비교

STG-80NE (아날로그)Metric·Newton 동시 표시 · 데이터 출력 없음 · 전원 불필요
STG-80D (디지털)Metric 표시 · 데이터 출력 단자 있음 · 산화은 전지
공통최소 검출 0.01mm · 족간 거리 78mm · 반원형 측정 헤드

주요 특징

측정 범위0.01~3.0mm — 프레임 크기 무관하게 사용 가능
Newton 환산STG-80NE는 7~70 N/cm 눈금 병기 (환산 불필요)
휴대성경량 설계 · 언제 어디서나 즉시 사용 가능

디지털 옵션 (STG-80D)

프린터 DP-1VA장력값·OK/NG 판정·히스토그램 등 영구 기록
INPUT TOOLUSB 키보드 신호 변환 → Excel 셀에 직접 입력
PC 연동데이터 버튼 누르면 측정값 즉시 PC 스프레드시트 전송

적용 대상

  • 소형 전자부품 스크린 마스크
  • 산업용 스크린 인쇄 마스크
  • 상업용 스크린 마스크

STG-75M / STG-75D

Protec Engineering · 일본

대형·고장력 스크린 마스크 전용. 테트론·스테인리스 메시 대응.

주요 사양

측정 범위0~10mm
최소 검출0.01mm
족간 거리90mm
누름 하중1,080gf
무게STG-75M: 1,272g / STG-75D: 1,280g
전원STG-75M: 불필요 / STG-75D: 산화은 전지 1개

제품 개요

Protec STG-75M/75D는 대형·고장력 스크린 마스크 전용 스크린 텐션 게이지입니다. 테트론·스테인리스 메시의 높은 장력 범위에 대응하며, 아날로그(M)·디지털(D) 두 모델로 대형 인쇄 제판의 장력 균일성을 관리합니다.

모델 비교

STG-75M (아날로그)Metric 표시 · 데이터 출력 없음 · 전원 불필요
STG-75D (디지털)Metric 표시 · 데이터 출력 단자 있음 · 산화은 전지
공통최소 검출 0.01mm · 족간 거리 90mm · 반원형 측정 헤드

주요 특징

넓은 측정 범위0.01~10mm — 고장력·대형 스크린까지 한 기기로 대응
정밀 다이얼 게이지고성능 다이얼 게이지 탑재 → 높은 재현성
신뢰성스크린 인쇄 업계 표준 장비. 오리지널 디자인

디지털 옵션 (STG-75D)

프린터 DP-1VA장력값·OK/NG 판정·히스토그램 등 영구 기록
INPUT TOOLUSB 키보드 신호 변환 → Excel 셀에 직접 입력
PC 연동데이터 버튼 누르면 측정값 즉시 PC 스프레드시트 전송

적용 대상

  • 대형 스크린 마스크
  • 고장력 테트론 메시
  • 스테인리스 메시
  • 산업용·상업용 스크린 인쇄

스크린 장력 측정기 구매 전 자주 묻는 질문

이렇게도 부릅니다: 스크린 장력계 · 스크린 텐션게이지 · 스크린텐션메타 · 망 장력 측정기 · 메시 장력계 · 스크린 마스크 장력

스크린 장력 측정기 가격은 얼마인가요?

아날로그·디지털 방식과 측정할 마스크 크기·메시 종류에 따라 달라 별도 견적으로 안내합니다. 스크린 마스크 크기, 메시 재질(테트론·스테인리스), 관리 장력 범위를 알려주시면 맞는 모델과 견적을 보내드립니다.

스크린 장력 측정기는 어디서 사나요?

(주)세경하이테크가 일본 Protec STG 스크린 텐션 게이지를 국내에 공급하고 구매 상담과 사후 문의를 맡고 있습니다(070-7124-3396 · skic@hipkorea.co.kr).

스크린 장력 측정기 종류는 어떻게 나뉘나요?

전자부품용 소형부터 인쇄용 대형 마스크까지 쓰는 STG-80NE(전원 불필요)·STG-80D(디지털), 대형·고장력 마스크와 테트론·스테인리스 메시용 STG-75M·STG-75D가 있습니다.

스크린 장력 측정기는 어떤 원리로 재나요?

게이지를 스크린 망 위에 올리면 일정 하중(STG-80 기준 240gf)으로 망을 누르고, 그때 처진 깊이(최소 0.01mm)로 장력을 판단합니다. 처짐이 작을수록 팽팽한 망이며, STG-80NE는 N/cm 눈금도 함께 표시합니다.

스크린 장력 측정기 사용법은?

영점을 맞춘 기준판 위에서 확인한 뒤, 마스크의 중앙과 네 모서리 등 여러 지점에 올려 값을 읽고 편차를 기록합니다. 제판 직후와 사용 중 장력 저하를 주기적으로 점검합니다.
