캔 시험기

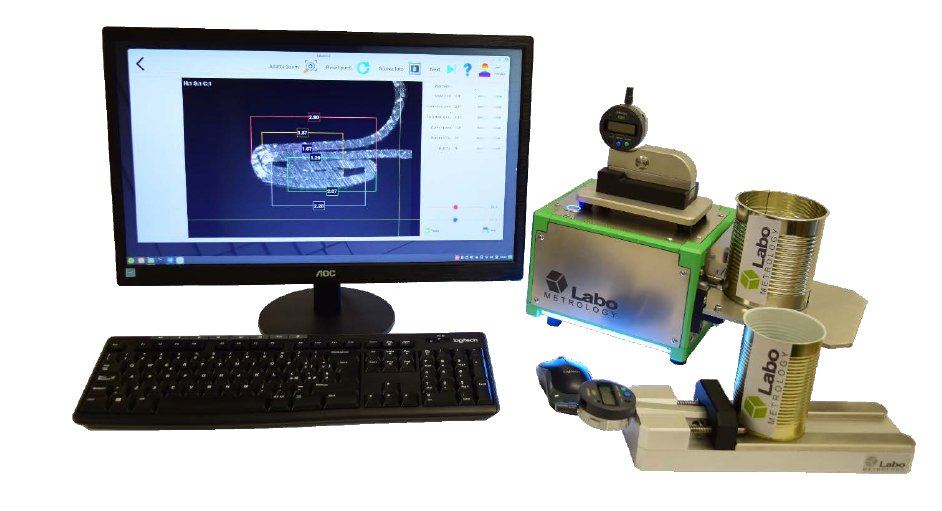

SeamUp 씨밍 측정 시스템

LMSC-1 — Seam Measuring Camera System

측정 항목: 씨밍 길이·바디훅·엔드훅·오버랩·갭·랩핑률

대응 캔: 3피스 식품캔·2피스 음료캔·에어로졸캔

최대 캔 직경: 170mm (확장 가능)

교정: 교정 블록 ø2mm 제공

제품 개요

Parma Controls SeamUp은 금속 캔의 이중권체(seam) 품질을 카메라로 측정·분석하는 씨밍 측정 시스템입니다. 캔 뚜껑과 몸체가 맞물려 감긴 씨밍 단면을 촬영해 씨밍 길이·바디훅·엔드훅·오버랩·갭·랩핑률 등 핵심 치수를 자동으로 측정합니다. 식품캔(3피스)·음료캔(2피스)·에어로졸캔에 대응하고 PC 온보드와 Mitutoyo 디지털 게이지 연동, 통계 분포·DB 저장·보고서 내보내기를 지원합니다. 밀봉 불량으로 인한 누설·부패를 막는 캔 제조의 핵심 품질 검사에 사용됩니다.

특징

카메라 기반 이중권체 측정, PC 온보드 내장, Mitutoyo 디지털 게이지 4개 연결, RJ45·HDMI·USB-C·USB, 자동 교정 기능, 통계 분포(σ) 표시, DB 저장·PDF/CSV/JPG/PNG 내보내기

사양

측정 항목: 씨밍 길이, 바디훅·엔드훅 길이, 오버랩 길이·율, 씨밍 갭, 훅 랩핑률

대응 캔: 3피스 식품캔, 2피스 음료캔, 에어로졸캔

최대 캔 직경: 170mm (더 큰 직경 주문 가능)

전원: 12V DC

언어: 이탈리아·영어·스페인·독일·프랑스·포르투갈어

측정 단위: mm / inch

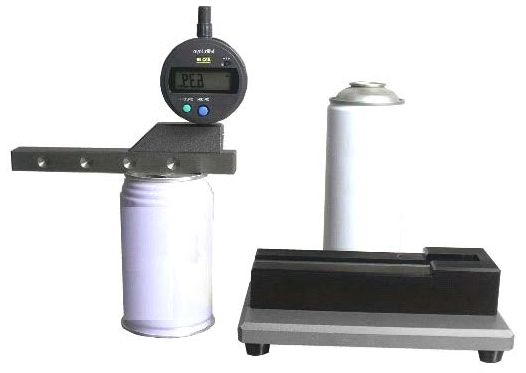

카운터싱크 측정기

LMCSG-2 — Countersink Check

측정 항목: 카운터싱크 깊이

측정 범위: 0 ~ 12mm

분해능·정밀도: 0.01mm

시료 크기: 45 ~ 260mm

제품 개요

Parma Controls LMCSG-2는 캔 시밍부의 카운터싱크 깊이(캔 끝단에서 씨밍 패널까지)를 측정하는 카운터싱크 게이지입니다. 다이얼 게이지로 규격 깊이를 신속 점검해 시머 셋업과 씨밍 품질관리에 사용됩니다.

사양

측정 항목: 카운터싱크 깊이

시료 크기: 45 ~ 260mm (더 큰 직경 주문 가능)

측정 범위: 0 ~ 12mm

분해능: 0.01mm

정밀도: 0.01mm

단위: inch / mm

대응 캔: 2피스·3피스 캔

특징

Mitutoyo 디지털 인디케이터, 영점 교정 베이스보드, SeamUp·전용 SW 연동, PC·SPC 데이터 전송(옵션)

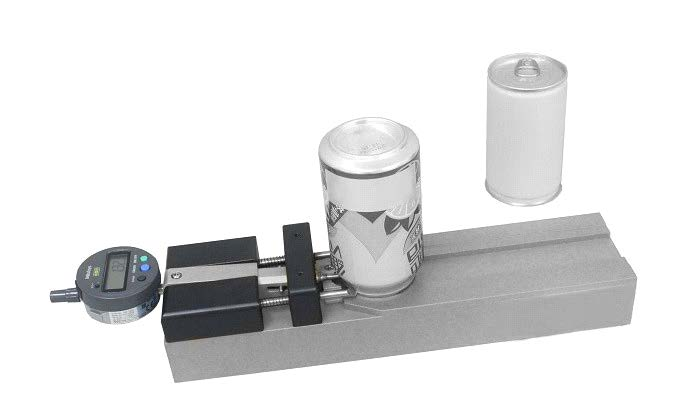

씨밍 두께 측정기

LMSTG-2 — Seam Thickness Check

측정 항목: 캔 씨밍(이중 권체) 두께

측정 범위: 0 ~ 6mm

분해능·정밀도: 0.01mm

인디케이터: Mitutoyo 543-782B

제품 개요

Parma Controls LMSTG-2는 이중권체(더블 심)의 두께를 측정하는 씨밍 두께 게이지입니다. Mitutoyo 정밀 게이지로 씸 두께를 측정해 권체 압착 상태를 판정하며, 씨밍 치수 관리의 기본 항목을 담당합니다.

사양

측정 항목: 캔 씨밍 두께

측정 범위: 0 ~ 6mm (다른 범위 주문 가능)

분해능: 0.01mm

정밀도: 0.01mm

출력 인터페이스: Mitutoyo 543-782B

단위: inch / mm

배터리: LR44

치수: 360 × 80 × 65mm (시료에 따라 변동)

특징

Mitutoyo 디지털 인디케이터, 시료 자동 센터링, 일정 측정력·각도, SeamUp 연동, PC·SPC 전송(옵션)

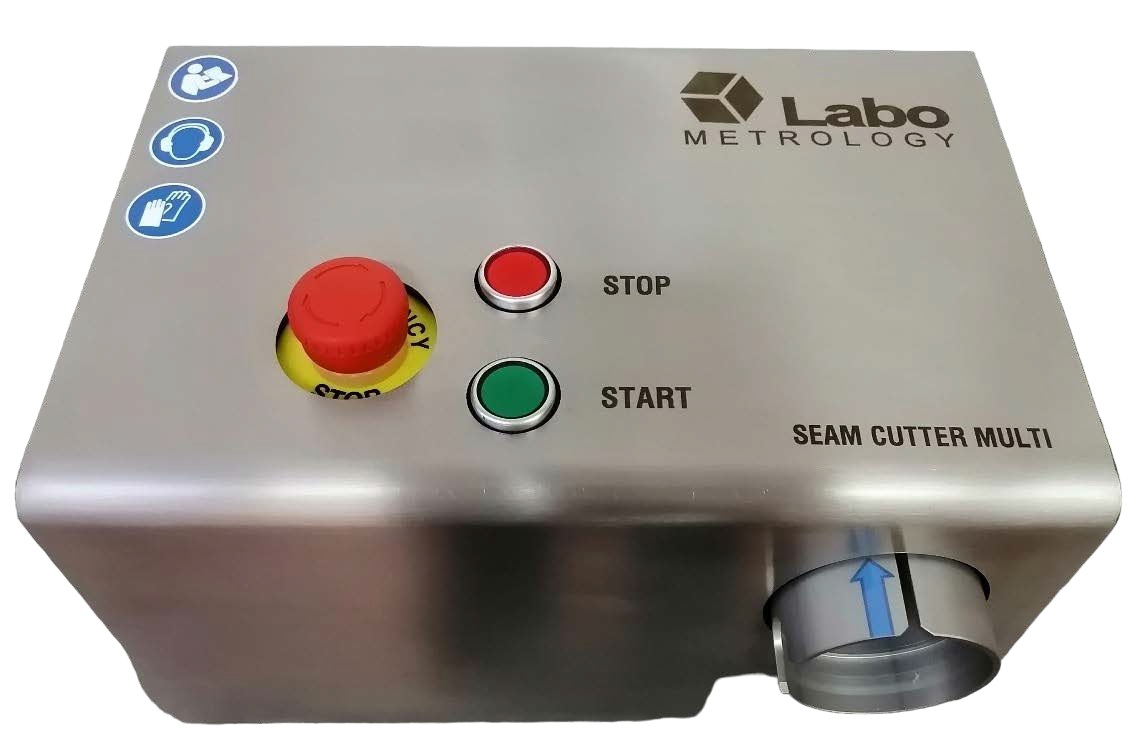

씨밍 커터

LMCSS-2B — Seam Cutter Beverage

용도: 이중 권체 검사용 캔 단면 절단

캔 직경: 53 ~ 66mm

최대 높이: 193.7mm

회전 속도: 약 1000 rpm

제품 개요

Parma Controls LMCSS-2B는 씨밍 단면 검사를 위해 캔 이중권체를 절단하는 씨밍 커터입니다. 씸을 손상 없이 깨끗하게 절단해 바디훅·엔드훅·오버랩을 단면에서 관찰·측정할 수 있게 하며, SeamUp 등 단면 측정 시스템과 함께 사용됩니다.

사양

치수: 270 × 360 × 240mm

무게: 15kg

작동 온도: 4 ~ 35℃

습도: 80% (비응축)

전원: 230V, 50Hz

회전 속도: 약 1000 rpm

블레이드: 80 × 22 × 0.5mm (HSS-1-80-5)

캔 직경: 최대 66mm / 최소 53mm

캔 높이: 최대 193.7mm

특징

리니어 가이드 정밀 직선 절단, SeamUp 선명 이미지 확보, 비상 정지 버튼, 철분 청소 슬롯, 저소음 고정 가드, 안전 푸시 어댑터

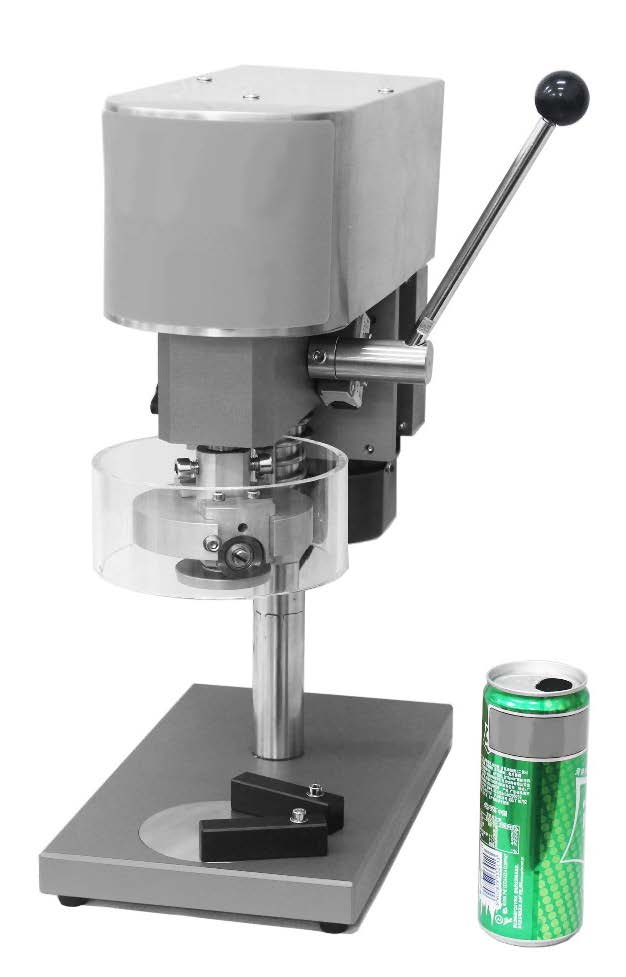

씨밍 스트리퍼

LMSTR-1 — Seam Stripper

용도: 엔드훅 분리(주름·밀착도 검사)

시료 크기: 50 ~ 88mm (최대 160mm)

컷팅 시간: 캔당 약 10초

대응 캔: 2피스·3피스 캔

제품 개요

Parma Controls LMSTR-1은 씨밍 검사에서 엔드훅을 벗겨내는 씨밍 스트리퍼입니다. 절단된 씸에서 엔드(뚜껑)를 분리해 엔드훅 길이와 주름(wrinkle) 등급을 검사할 수 있게 합니다.

사양

시료 크기: 50 ~ 88mm (그 외 주문, 최대 160mm)

대응 캔: 2피스·3피스 캔

전원: 220V

치수: W250 × D400 × H380mm

무게: 16kg

특징

빠르고 정확한 씨밍 절단, 레버 조작·에너지 절약·안전, 엔드훅 무변형 분리, 캔당 약 10초, 커팅헤드 빠른 교체

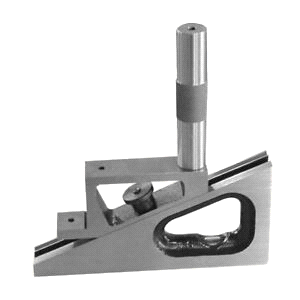

시머 핀 높이 측정기

LMPHG-74 — Seamer Pin Height Check

용도: 권체기(시머) 척 높이 조정

측정 범위: 표준 4.8 × 3.6mm (옵션 6.4 × 4.8mm)

분해능·정밀도: 0.003mm / 0.01mm

시료 직경: ≤170mm (확장 가능)

제품 개요

Parma Controls LMPHG-74는 시머(권체기)의 척 핀 높이를 측정하는 시머 핀 높이 게이지입니다. 권체기 셋업 시 핀 높이를 규격에 맞춰 조정해 균일한 씨밍 품질의 기초를 만듭니다.

사양

시료 직경: ≤170mm (더 큰 직경 주문 가능)

측정 범위: 표준 4.8 × 3.6mm / 주문 6.4 × 4.8mm

분해능: 0.003mm

정밀도: 0.01mm

단위: inch / mm

언어: 이탈리아·영어·스페인·독일·프랑스·포르투갈어

전원: 12V DC – 3A

치수: L215 × W180 × H160mm

대응 캔: 에어로졸·2피스·3피스 캔

특징

전체 표면 경화 처리, 정확한 위치·부드러운 슬라이딩 레일, 3인치 연장바(최대 230mm), 권체기 초기 설정 최적

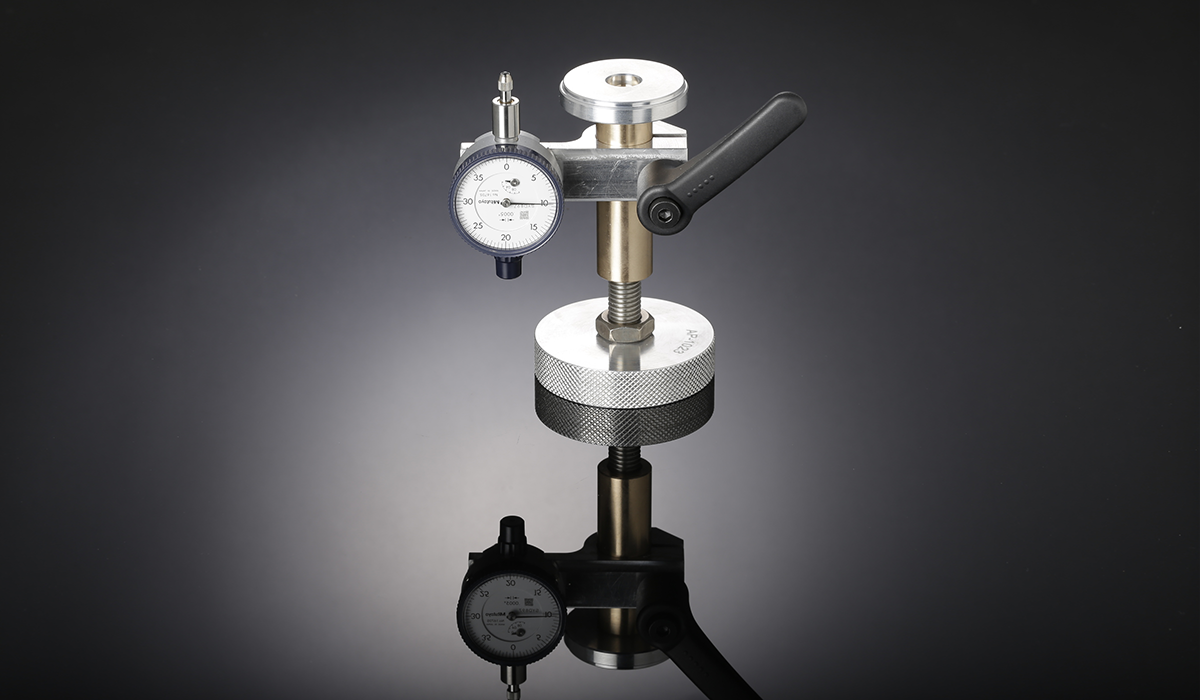

시밍 롤 높이 게이지

Seaming Roll Height Gauge — AP2158(미터법) / AP2156(인치법)

용도: 시밍 롤·시밍 척 높이 정렬 조정

방식: 권체기 온보드(on-board) 세팅 게이지

인디케이터: 디지털 · 아날로그(다이얼)

모델 코드: AP2158 (metric) / AP2156 (imperial)

제품 개요

IMETA 시밍 롤 높이 게이지는 권체기(시머)에 직접 올려 시밍 롤과 시밍 척의 높이를 동일하게 정렬·조정하는 필수 온보드 세팅 계기입니다. 롤과 척의 높이가 어긋나면 씨밍 훅 형성이 불균일해져 밀봉 불량으로 이어지는데, 이 게이지로 세팅 단계에서 편차를 제거합니다. 디지털 및 아날로그(다이얼) 인디케이터를 갖춰 정밀한 측정을 보장하며, 미터법(AP2158)과 인치법(AP2156) 두 버전으로 제공됩니다. 캔 시밍 라인의 권체기 셋업·정기 점검에 사용됩니다.

사양

분류: Control and Setting Instruments (제어·세팅 계기)

조정 대상: 시밍 롤(seaming roll) · 시밍 척(seaming chuck) 높이

설치: 권체기 위 직접 거치 (on-board)

인디케이터: 디지털 / 아날로그 다이얼

버전: AP2158 — 미터법 · AP2156 — 인치법

특징

롤·척 동일 높이 정렬, 온보드 직접 측정, 디지털+아날로그 병행, 권체기 셋업 필수 계기, IMETA 이탈리아

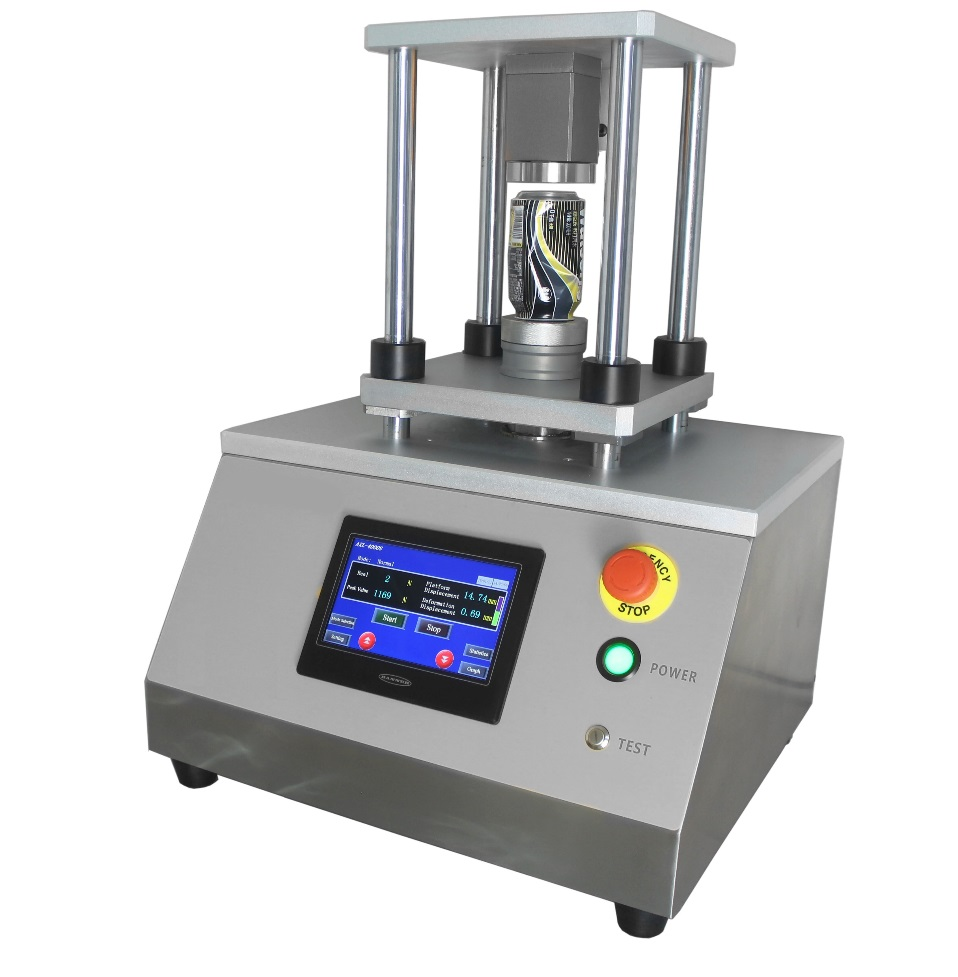

탑로드 시험기

LMAXL-1 / LMAXL-4 — Top Load Check

측정 항목: 축력(Axial force)

측정 범위: LMAXL-1: 10,000N / LMAXL-4: 3,000N

정밀도: 1N

시료: 직경 50~165mm · 높이 최대 230mm

제품 개요

Parma Controls LMAXL 시리즈는 캔의 축방향 압축 강도를 측정하는 탑로드 시험기입니다. 캔에 수직 하중을 가해 좌굴(버클링)되는 힘을 측정, 적재·이송 중 눌림에 견디는 강도를 검증합니다.

사양

모델: LMAXL-1 / LMAXL-4

시료 직경 범위: 50 ~ 165mm

시료 높이 범위: 최대 230mm

측정 범위: 10,000N (LMAXL-1) / 3,000N (LMAXL-4)

정밀도: 1N

전원: 110-120 또는 220/240VAC, 50/60Hz

데이터 출력: RS232

특징

PLC 터치스크린 제어, 최대 좌굴력 자동 표시·기록, 평행 가압판 실축력 구현, 다양한 치수 대응, 자동 데이터 수집

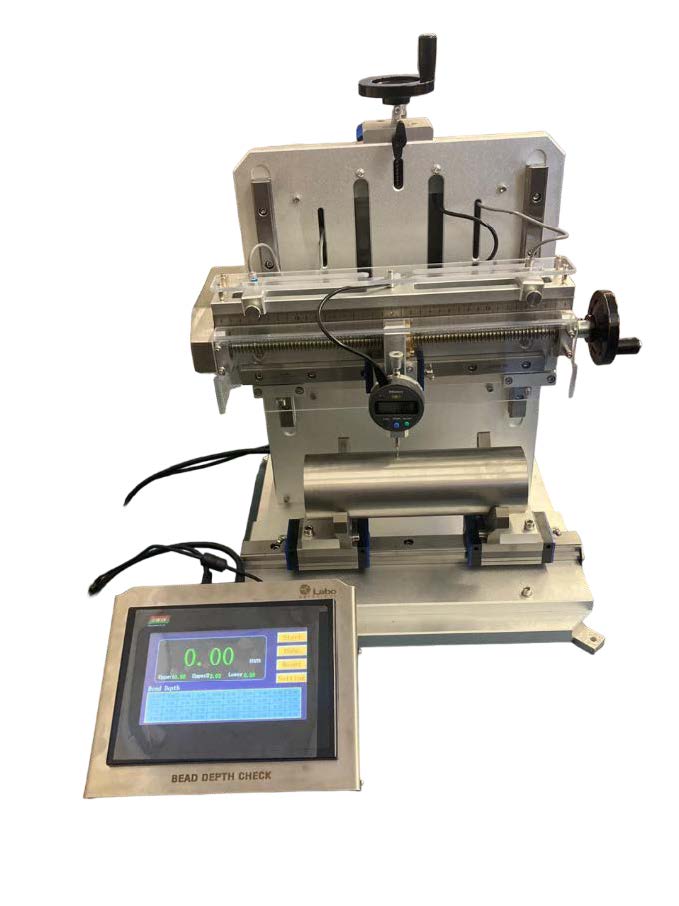

비드 깊이 측정기

Bead Depth Check

측정 항목: 캔 비드 깊이

분해능: 0.001mm (Mitutoyo)

버전: 수동 / 전자동 모터

제품 개요

Bead Depth Check는 캔 몸체 비드(보강 홈)의 깊이를 측정하는 비드 깊이 게이지입니다. 비드 깊이는 캔의 축방향·내압 강도에 직결되므로 성형 공정 관리에 사용됩니다.

사양

측정 항목: 캔 비드 깊이

인디케이터: Mitutoyo 디지털 (0.001mm 분해능)

구동: 수동 버전 / 전자동 모터 스캔 버전

특징

Mitutoyo 0.001mm 고분해능, 비드 깊이 스캔 측정, 수동·전자동 선택, 터치스크린 표시

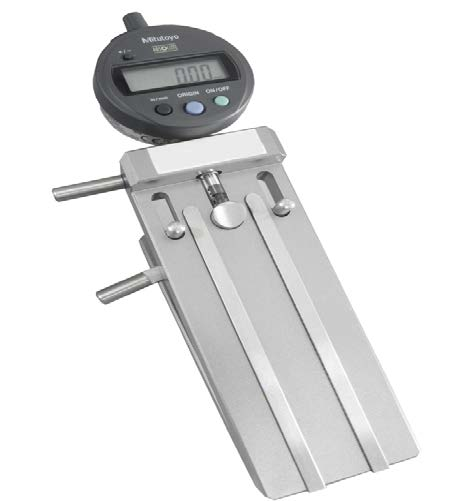

플랜지 폭 측정기

LMFWG-1 / 2 / 3 — Flange Check

측정 항목: 빈 캔 플랜지 폭

측정 범위: 0 ~ 4mm

분해능: 0.01mm

캔 직경: 50~99 / 50~200 / 50~300mm

제품 개요

Parma Controls LMFWG 시리즈는 캔 개구부 플랜지의 폭을 측정하는 플랜지 게이지입니다. 플랜지 폭은 씨밍 훅 형성에 직접 영향을 주므로, 규격 관리로 권체 불량을 예방합니다.

사양

모델: LMFWG-1 / LMFWG-2 / LMFWG-3

측정 범위: 0 ~ 4mm

분해능: 0.01mm

시료 캔 직경: 50~99mm / 50~200mm / 50~300mm

치수: L242×W90×H125 / L325×W125×H52 / L425×W160×H52mm

특징

Mitutoyo 디지털 인디케이터, 자동 캔 센터 정렬, 일정 측정력·각도, PC·SPC 데이터 전송

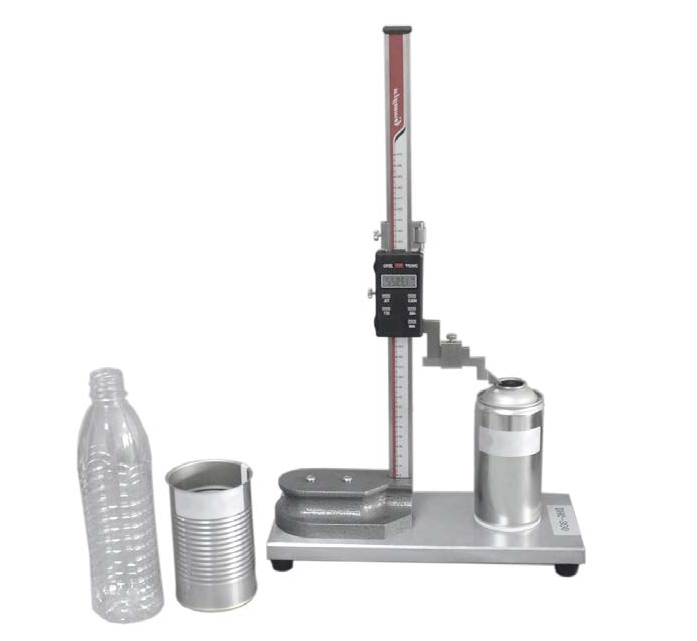

디지털 높이 측정기

LMDHG-3 / LMDHG-5 — Digital Height Check

측정 항목: 캔·병 높이

측정 범위: DHG-3: 0~300mm / DHG-5: 0~500mm

정밀도: 0.01mm

단위: mm / inch

제품 개요

Parma Controls LMDHG 시리즈는 캔·병의 전체 높이를 측정하는 디지털 높이 게이지입니다. 디지털 인디케이터와 정반 구조로 용기 높이를 신속·정확하게 판정합니다.

사양

모델: LMDHG-3 / LMDHG-5

측정 범위: 0~300mm (DHG-3) / 0~500mm (DHG-5)

정밀도: 0.01mm

단위: mm / inch

치수: L150×W80×H310mm / L150×W80×H510mm

특징

정밀 그레이팅·우수 반복정밀도, 2·3피스 캔, 병, 에어로졸 대응, 경화 플랫폼, PC·SPC 연결

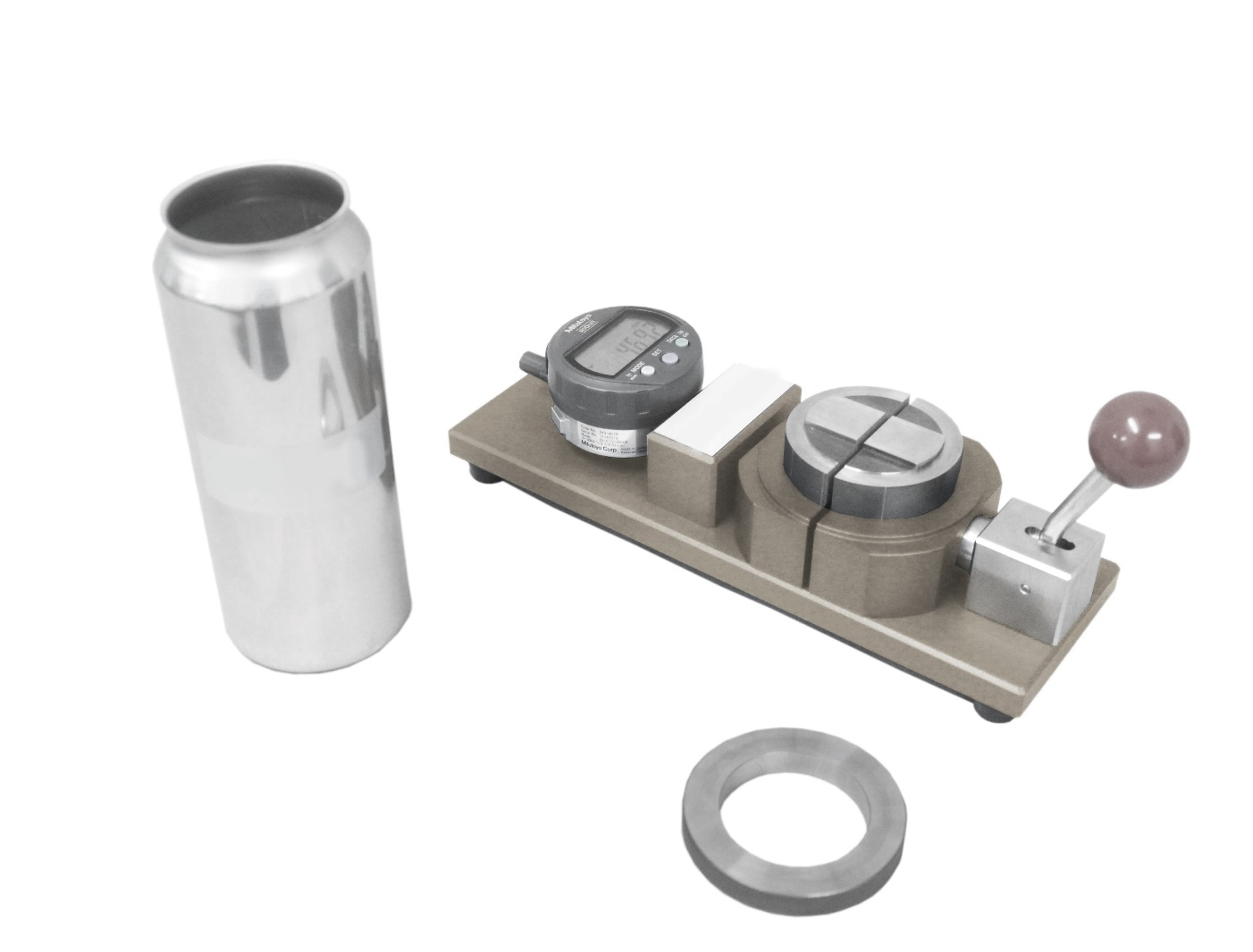

내경 측정기

LMIDG-1 / 2 / 3 — Inner Diameter Check

측정 항목: 캔 브림 내경

분해능: 0.01mm (Mitutoyo)

시료 크기: 최대 69 / 105 / 153mm

제품 개요

Parma Controls LMIDG 시리즈는 캔 개구부 내경을 측정하는 내경 게이지입니다. 내경은 엔드(뚜껑) 결합과 씨밍 품질에 직결되는 치수로, 성형·넥킹 공정 관리에 사용됩니다.

사양

모델: LMIDG-1 / LMIDG-2 / LMIDG-3

분해능: 0.01mm

시료 캔 크기: 최대 69mm(211) / 105mm(404) / 153mm(603)

치수: L275×W80×H125 / L330×W115×H115 / L370×W165×H117mm

특징

Mitutoyo 디지털 인디케이터, 타원 효과 보정 설계, 2·3종 내경 동시 측정(LMIDG-2/3), PC·SPC 데이터 전송

비고

LMIDG-2/3: 두 캔 내경 차이가 8mm 이상이어야 함

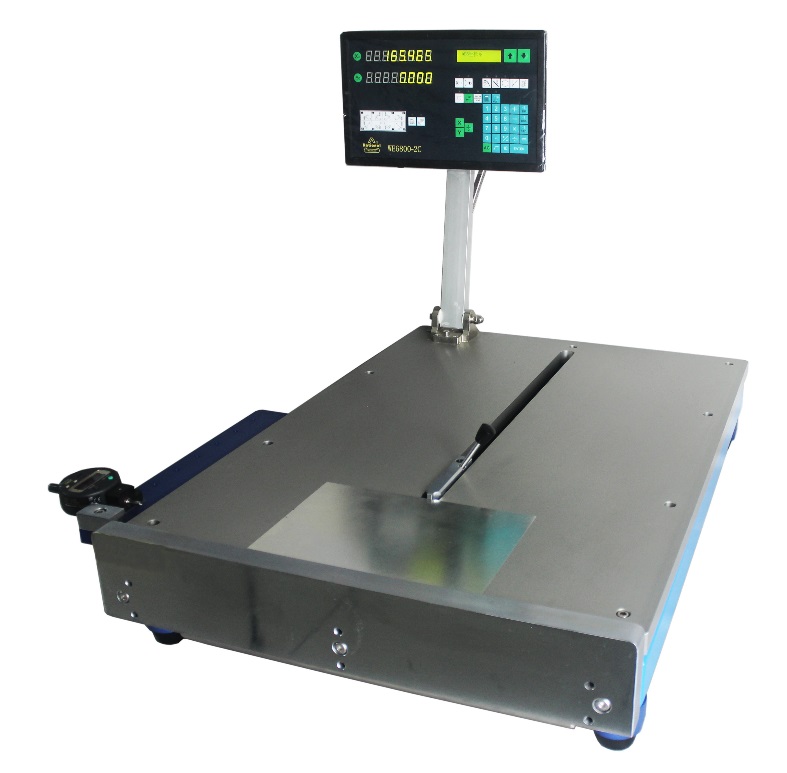

바디 블랭크 측정기

Body Blank Check

측정 항목: 틴플레이트 시트 치수(길이·폭·직각도)

버전: 0~370 / 0~550 / 0~900mm

표시: DRO 디지털

제품 개요

Body Blank Check는 캔 몸체 성형 전 블랭크(전개 판재)의 치수를 측정하는 바디 블랭크 게이지입니다. 블랭크 치수 관리로 3피스 캔 몸체의 용접·성형 품질을 확보합니다.

사양

측정 항목: 3피스 캔 틴플레이트 시트의 길이·폭·직각도(수직도)

측정 범위: 0~370mm / 0~550mm / 0~900mm (3버전)

표시: DRO 디지털 표시

특징

시트 치수 정밀 측정, 직각도(수직도) 측정, 3가지 측정 범위, DRO 디지털 표시

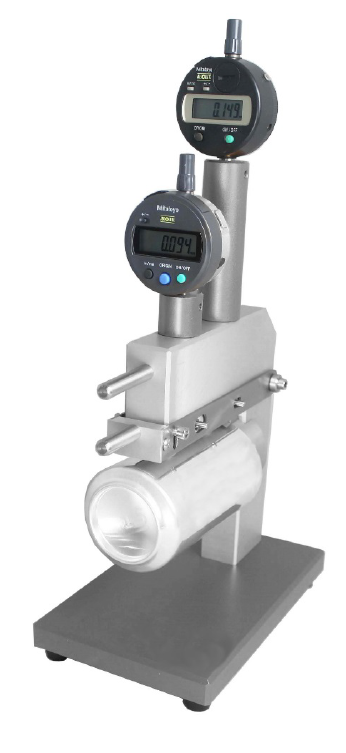

캔 벽두께 측정기

Wall Thick Check

측정 항목: 2피스 캔 바디 두께

분해능: 0.01mm (Mitutoyo)

제품 개요

Wall Thick Check는 캔 몸체의 벽 두께 분포를 측정하는 캔 벽두께 측정기입니다. DWI(드로잉·아이어닝) 공정에서 얇아지는 벽 두께를 위치별로 관리해 강도 불량과 소재 낭비를 줄입니다.

사양

측정 항목: 2피스 캔 바디 두께

인디케이터: Mitutoyo 디지털 (0.01mm 분해능)

특징

Mitutoyo 디지털 인디케이터, 0.01mm 분해능, 2피스 캔 바디 두께 측정

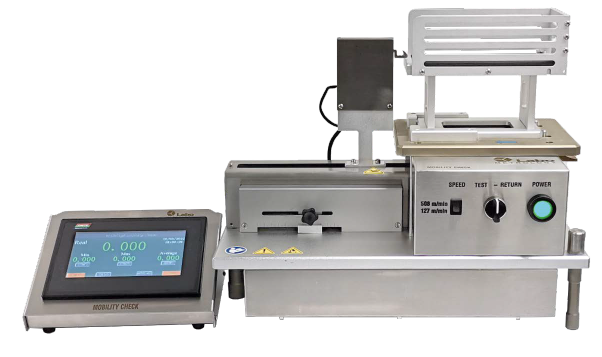

모빌리티(마찰) 측정기

Mobility Check

측정 항목: 캔 표면 슬라이딩 마찰계수

용도: 표면 윤활(이동성) 평가

데이터: PC 전송 옵션

제품 개요

Mobility Check는 캔 표면의 미끄럼(마찰) 특성을 측정하는 모빌리티 시험기입니다. 컨베이어 라인에서 캔이 원활히 이송되려면 적정한 표면 윤활성이 필요하며, 외면 코팅·왁스 처리 상태를 정량 관리합니다.

사양

측정 항목: 캔 표면·바디 슬라이딩 마찰계수

용도: 캔 표면 윤활(이동성) 평가

데이터 전송: PC 전송 옵션

특징

슬라이딩 마찰계수 측정, 터치스크린 표시, 속도 선택(508/127 mm/min), PC 데이터 전송 옵션

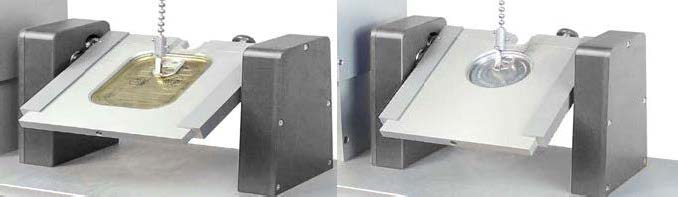

Pop & Tear 개봉력 시험기

PTT — Pop & Tear Tester

측정 항목: 뚜껑 개봉(Pop)·회전·인열(Tear)력

대응: 식음료 용기 이지오픈 엔드

측정: 자동 측정

제품 개요

Parma Controls PTT는 캔 엔드의 개봉 성능을 측정하는 팝앤티어 시험기입니다. 탭을 들어올리는 팝(pop) 힘과 뚜껑을 찢는 티어(tear) 힘을 측정해, 소비자가 적절한 힘으로 열 수 있으면서 유통 중 뜯기지 않는 개봉력 균형을 검증합니다.

사양

측정 항목: 이지오픈 뚜껑의 개봉력·회전력·인열력

대응 용기: 식음료 캔 이지오픈 엔드

측정 방식: 자동 측정

특징

개봉·회전·인열력 자동 측정, 이지오픈 뚜껑 품질 평가, 식음료 용기 엔드 대응

컬 직경 측정기

Curl Diameter Check

측정 항목: 뚜껑 컬 직경

대응: 원형·사각 뚜껑

데이터: 컴퓨터 연결

제품 개요

Curl Diameter Check는 캔 엔드 컬(말림부)의 직경을 측정하는 컬 직경 게이지입니다. 컬 치수는 씨밍 훅 형성의 출발점으로, 엔드 성형 품질관리에 사용됩니다.

사양

측정 항목: 캔 뚜껑 컬 직경

대응 뚜껑: 원형·사각

데이터 연결: 컴퓨터 연결 가능

특징

컬 직경 측정, 원형·사각 뚜껑 대응, PC 연결

컬 높이 측정기

Curl Height Check

측정 항목: 뚜껑 컬 높이

대응: 원형·사각 뚜껑

데이터: SPC 호환

제품 개요

Curl Height Check는 캔 엔드 컬의 높이를 측정하는 컬 높이 게이지입니다. 컬 높이 편차는 씨밍 불량으로 이어지므로 엔드 제조 공정에서 상시 관리합니다.

사양

측정 항목: 캔 뚜껑 컬 높이

대응 뚜껑: 원형·사각

데이터: 디지털 캘리퍼, SPC 호환

특징

컬 높이 측정, 원형·사각 뚜껑 대응, 디지털 캘리퍼·SPC 호환

에어로졸 버스트 시험기

Burst Check Aerosol

측정 항목: 에어로졸 캔 내압·버스트

측정: buckle · burst 압력

제품 개요

Burst Check Aerosol은 에어로졸 캔의 내압·파열 강도를 시험하는 에어로졸 버스트 시험기입니다. 내부 압력을 규정 속도로 상승시켜 변형·파열 압력을 측정, 고압 분사제를 담는 에어로졸 캔의 안전 규격 적합성을 검증합니다.

사양

측정 항목: 에어로졸 캔 기밀·내압·파열 저항

측정: buckle(좌굴)·burst(파열) 압력

특징

에어로졸 캔 내압 시험, buckle·burst 압력 측정, 스프레이 용기 안전성 검증
