소결을 끝낸 세라믹 부품의 밀도가 98%까지 올라왔는데, 파괴강도가 기대에 못 미치고 시편마다 편차가 큽니다. 투광성 부품이라면 뿌옇게 흐려 보이기도 합니다. 남은 2%가 입계에 갇힌 잔류 기공이라면, 소결 온도를 더 올리는 것은 대개 답이 아닙니다. 결정립만 커져 강도가 더 떨어지기 쉽기 때문입니다. 이때 쓰는 표준 공정이 열과 등방 가스압을 동시에 가하는 HIP(Hot Isostatic Pressing, 열간등방압가압·열간등압성형)입니다. 이 글은 "내 세라믹에 HIP이 필요한가 → 어떤 경로로 → 어떤 조건으로 → 어떤 장비로"의 순서로 판단하는 실무 가이드입니다.
3초 요약 — 세라믹은 소성 변형이 없어 잔류 기공 하나가 파괴의 시작점이 되므로, 마지막 수 %의 기공을 닫으려면 온도만 올리지 말고 열 + 등방 가스압을 함께 거는 HIP이 필요합니다. 대표 조건은 알루미나·지르코니아 1,500℃ · 15,000psi(약 103MPa) · 2시간, 실리콘 질화물은 1,500psi부터 일부 45,000psi(약 310MPa)까지입니다. 소결로 92% 이상 밀도에 도달해 기공이 폐기공이 되면 대개 캡슐 없이 처리할 수 있고, 분말·다공성 소재는 유리 캡슐화가 필요합니다. 장비는 퍼니스 온도(칸탈 1,200℃ / 몰리브덴 1,500℃ / 흑연·카본카본 2,200℃) → 압력 여유 → 핫존 크기 순으로 고릅니다.
목적별 선택표 — 내 세라믹은 어떤 경로로 가야 할까
| 알고 싶은 것 · 해결하려는 문제 | 대상 소재·형태 | 선택할 공정 경로 | 대표 조건·장비 조건 |
|---|---|---|---|
| 소결 후 남은 잔류 기공 제거, 강도 산포 축소 | 밀도 92% 이상으로 소결된 Al₂O₃·ZrO₂ 부품 | 소결 → HIP (캡슐 불요) | 1,500℃ · 15,000psi · 2시간 / 몰리브덴 퍼니스 |
| 분말·다공성 소재를 직접 100% 치밀화 | 분말, 프리폼, 개기공이 남은 성형체 | 유리 캡슐화 → HIP | 가스 침투 차단막 필요 / 복잡 형상에 유효 |
| 구조용 세라믹의 파괴인성·신뢰성 확보 | Si₃N₄ 베어링볼·절삭공구·엔진 부품 | 소결 → HIP | 1,500psi부터, 일부 45,000psi까지 |
| 초고온 소재의 치밀화 | SiC·WC(초경)·내화금속계 복합체 | 소결 → HIP | 흑연·카본카본 퍼니스 2,200℃ 이상 |
| 단순 형상 소량, 설비 부담 최소화 | 판·디스크 등 단순 형상 | 열간 일축 프레스(핫프레스) | 진공 또는 부분 압력 / 후가공 여유 필요 |
| 성형 보조제(바인더) 제거 | 사출·프레스 성형 그린바디 | 디바인더(탈지) → 소결 → (HIP) | 대기압 또는 비산화성 오븐 / 진공·유동 가스 |
왜 세라믹에 HIP이 필요한가 — 기공은 강도가 아니라 신뢰성을 깎는다
금속은 결함 주위가 소성 변형되며 응력을 나눠 받지만, 세라믹은 그렇지 못합니다. 그래서 내부에 남은 기공 하나가 그대로 균열의 시작점이 되고, 부품의 강도는 "가장 큰 결함"이 지배합니다. 평균 강도보다 산포가 커지는 것이 더 큰 문제이며, 설계자는 결국 낮은 하한값을 기준으로 안전율을 잡게 됩니다.
무가압 소결에서도 밀도는 상당 수준까지 올라갑니다. 문제는 마지막 구간입니다. 기공이 입계에 고립되면 확산만으로는 잘 없어지지 않고, 이를 없애려고 온도를 더 올리면 결정립 성장이 먼저 일어나 강도가 오히려 떨어집니다. HIP은 이 딜레마를 압력으로 풉니다. 수백 기압의 등방 가스압이 기공 벽면을 안쪽으로 밀어 크리프·확산으로 접합시키므로, 소결보다 낮은 온도에서 결정립 성장을 억제하면서 기공만 닫을 수 있습니다.
효과는 구조용 부품에서 특히 분명합니다. Si₃N₄ 베어링볼·절삭공구처럼 반복 하중과 접촉 응력을 받는 부품, ZrO₂ 절삭·의료용 부품처럼 파괴가 곧 치명적인 부품, 그리고 투광성이 요구되는 광학·조명용 세라믹은 잔류 기공이 그대로 성능 저하로 이어집니다. HIP의 가치는 강도를 몇 % 올리는 데 있는 것이 아니라, 부품 간 편차를 줄여 수명을 예측 가능하게 만드는 것에 있습니다.
세라믹 HIP의 세 가지 경로 — 소결 후 HIP · 유리 캡슐화 · 열간 일축 프레스
세라믹을 치밀화하는 방법은 하나가 아닙니다. AIP는 최종 부품에 요구되는 물성에 따라 아래 세 가지 경로를 제안합니다. 어느 쪽을 고르느냐에 따라 필요한 장비도 달라집니다.
경로 1 — 일반 처리 흐름(소결 후 HIP)
가장 표준적인 흐름입니다. 원료 분말 → 분말 밀링(바인더·소결 보조제 혼합) → 프리폼 성형(다이 프레스 단축, 냉간 등압(CIP), 슬립 캐스팅, 사출 성형) → 디바인더(dewax, 필요 시 진공 또는 유동 가스) → 소결(진공 또는 2~50psi 부분 압력, 지르코니아는 일반적으로 공기 중 소성) → HIP 순으로 진행합니다. 여기서 HIP은 "물성을 한 단계 더 끌어올리기 위해 추가하는 단계"로, 모든 부품에 필수인 것은 아닙니다.
경로 2 — 유리 캡슐화 활용
원료 분말 → 밀링(필요 시 프리폼) → 바인더 제거 → 유리 캡슐화 → HIP의 흐름입니다. 유리 캡슐화는 분말 또는 다공성 소재에 가스가 침투하는 것을 차단해 압력이 소재에 온전히 전달되도록 만듭니다. 개기공이 남아 있는 소재, 복잡한 형상, 분말에서 바로 치밀 부품을 만들어야 하는 경우에 효과적입니다.
경로 3 — 열간 일축 프레스(Hot Uniaxial Press) 활용
원료 분말 → 밀링(소결 보조제가 필요한 경우) → 열간 일축 프레스(진공 또는 부분 압력)로 끝나는 단순한 경로입니다. 분말에서 바로 제품으로 가는 공정이므로 성형용 바인더가 필요 없는 경우가 많습니다. 요구사항을 충족하는 좋은 부품을 만들 수 있고 밀도 변화를 최소화할 수 있지만, 한 축으로만 가압하므로 등방 가압품보다 후가공이 더 필요할 수 있습니다.
대표 HIP 처리 조건 — 알루미나·지르코니아·질화규소
실제 온도·압력은 목표 물성에 따라 달라지지만, 출발점으로 삼을 수 있는 일반적인 조건은 다음과 같습니다.
| 소재 | 일반 HIP 처리 조건 | 압력 환산(약) |
|---|---|---|
| 알루미나 (Al₂O₃) | 1,500℃ · 15,000psi · 2시간 | 약 103MPa · 1,034bar |
| 지르코니아 (ZrO₂) | 1,500℃ · 15,000psi · 2시간 | 약 103MPa · 1,034bar |
| 실리콘 질화물 (Si₃N₄) | 1,500psi 수준부터 (일부 45,000psi까지) | 약 10MPa ~ 310MPa |
압력을 더 높이면 일반적으로 더 나은 특성을 얻지만, 어느 지점부터는 비용 대비 효율이 떨어집니다. 압력 단위는 규격이 MPa, 장비 카탈로그가 psi인 경우가 많아 환산이 필요합니다. 1MPa ≈ 10bar ≈ 145psi로, 15,000psi ≈ 103MPa, 30,000psi ≈ 207MPa, 45,000psi ≈ 310MPa입니다.
실무 팁 — 소결과 HIP을 이어 붙이는 이른바 sinter-HIP 방식에서는, 먼저 개기공이 사라질 때까지 예비 소성한 뒤 HIP을 걸고, 이어서 더 낮은 온도의 어닐링으로 잔류 응력을 푸는 순서를 자주 사용합니다. 세라믹은 급격한 온도 구배에 취약하므로 냉각 구간 설계도 조건의 일부로 보는 것이 안전합니다.
캡슐이 필요한가 아닌가 — 판단 기준은 "소결 밀도 92%"
HIP은 가스 압력을 소재 표면에 균일하게 가하는 공정입니다. 따라서 압력을 받아낼 닫힌 표면이 있어야 내부 기공이 닫힙니다. 세라믹에서 이 판단은 비교적 명확한 기준이 있습니다.
- 캡슐 불필요 — 소결을 통해 92% 이상의 밀도를 달성하면 기공이 서로 끊긴 폐기공 상태가 되어, 일반적으로 별도의 HIPping 멤브레인(용기) 없이 처리 가능한 비다공성 부품을 얻을 수 있습니다.
- 캡슐 필요 — 느슨한 분말, 개기공이 남은 다공성 성형체는 유리 캡슐화 등으로 가스 침투를 차단해야 합니다. 차단막이 없으면 기공 안팎의 압력이 같아져 기공이 닫히지 않습니다.
- 확인 방법 — 아르키메데스법으로 겉보기 밀도·개기공률을 측정해 상대밀도를 확인하고, 개기공률이 사실상 0에 가까워졌는지를 기준으로 판단합니다.

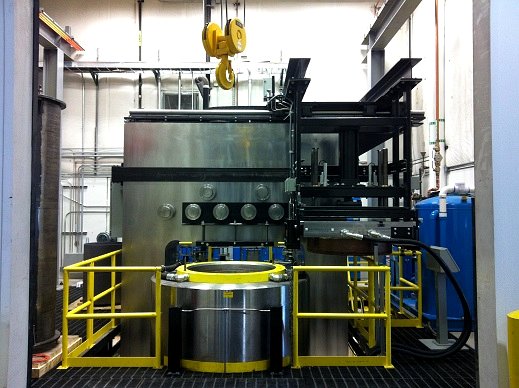

세라믹 HIP 장비 선정 — 퍼니스 온도가 첫 번째 관문
금속 부품용 HIP과 세라믹용 HIP의 결정적 차이는 요구 온도입니다. 티타늄·알루미늄 주조품 후처리는 1,200℃급으로 충분하지만, 세라믹은 1,500℃ 이상, 탄화규소·초경 계열은 그보다 더 높은 온도를 요구합니다. 그리고 최고 온도는 퍼니스 소재가 결정합니다.
| 퍼니스 타입 | 최고 온도 | 주 적용 소재 |
|---|---|---|
| 칸탈(스테인리스계) | 1,200℃ | 금속 주조품·적층제조 부품 후처리 |
| 몰리브덴 | 1,250 ~ 1,500℃ | 알루미나·지르코니아 등 산화물 세라믹 |
| 흑연 · 카본카본 | 2,200℃ 이상 | SiC·WC(초경)·고온 비산화물계 |
| 텅스텐 | 2,000℃ 이상 | 고순도 분위기가 필요한 고온 처리 |
| 백금 · 지르코니아 · MoSi₂ | 특수 사양 | 산화 분위기 등 특수 조건 |
온도 계측도 함께 봐야 합니다. 백금-로듐(Pt-Rh) 열전대는 최대 1,650℃까지 산화되지 않고 쓸 수 있으나 강도가 부족하고 고가이며, 텅스텐-레늄(W-Re) 열전대는 몰리브덴·흑연·세라믹 시스(sheath)와 함께 2,250℃까지(단기) 대응하지만 취성이 있습니다. 목표 온도가 1,650℃를 넘어가면 열전대 선택 자체가 사양 항목이 됩니다.
선정 순서 4단계

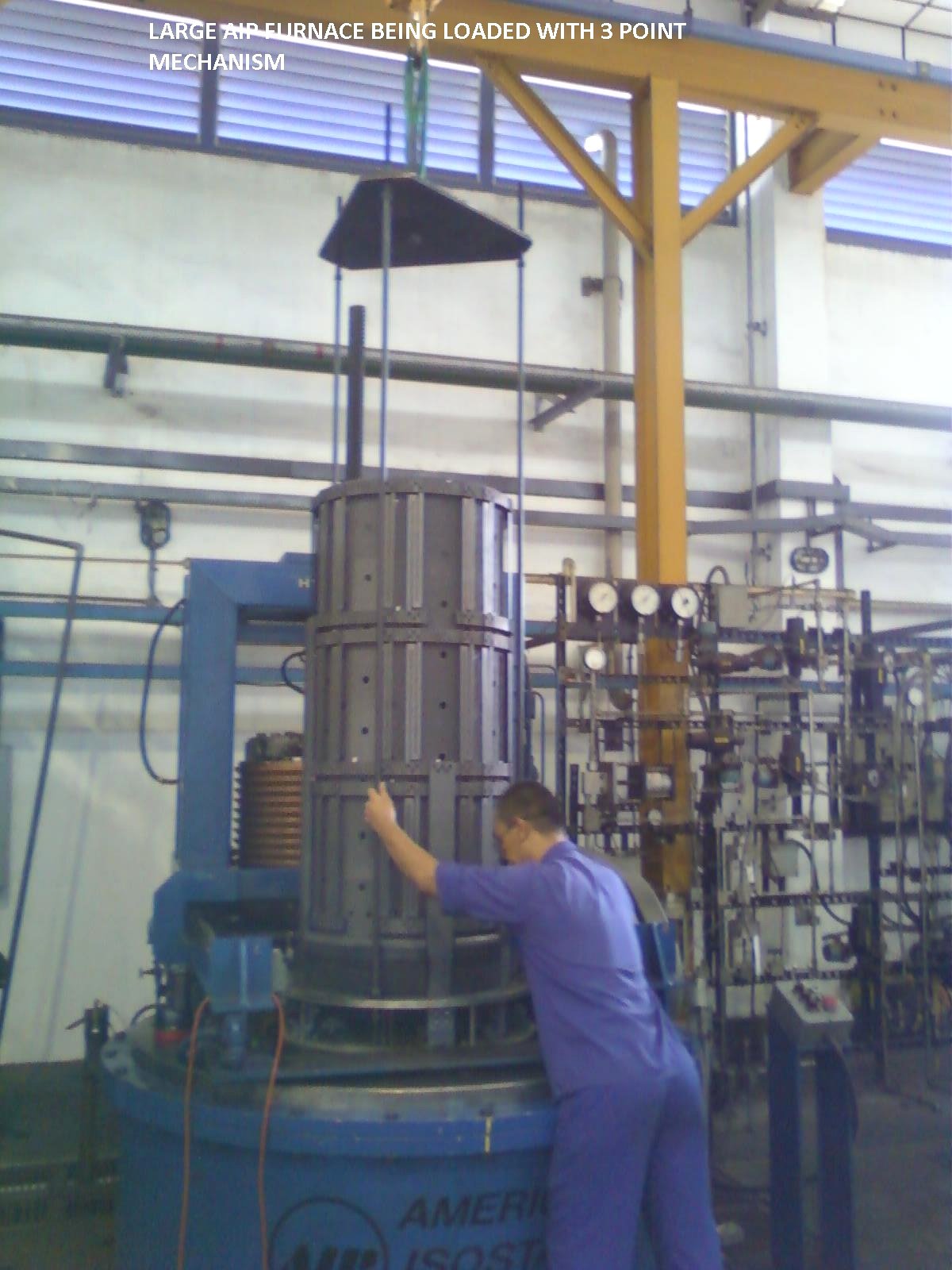

- ① 최고 온도 = 퍼니스 소재 — 산화물 세라믹은 몰리브덴(1,500℃), 비산화물·초경은 흑연·카본카본(2,200℃ 이상). 모듈식 퍼니스 설계라면 도구 없이 분 단위로 교체해 한 대로 여러 온도 영역을 다룰 수 있습니다.
- ② 최고 압력 여유 — 세라믹 대표 조건인 15,000psi 대비, 표준 모델의 30,000psi(약 207MPa)는 충분한 여유를 줍니다. Si₃N₄의 45,000psi급 조건이나 그 이상이 필요하면 고압 사양(60,000·100,000·150,000psi)을 검토합니다. AIP 시스템은 최대 2,300℃·120,000psi 범위까지 대응합니다.
- ③ 핫존 크기 — 부품 최대 치수와 1배치 장입 수량이 곧 생산성입니다. AIP 표준 라인업은 핫존 3"×5"(AIP6-30H)부터 22"×48"(AIP32-30H)까지 구성됩니다.
- ④ 분위기·인증·자동화 — 아르곤 등 불활성 분위기 제어, ASME 코드 일체형 단조 압력 용기, PED·KGS 인증 대응, PLC 완전 자동 운전과 냉각 속도 제어, 그리고 전력·아르곤·냉각수 유틸리티와 설치 공간(호이스트 천장 높이 포함)을 함께 확인합니다.
조건 개발용 대표 모델 — HP830 (AIP8-30H)
새 조성이나 새 소결 조건에 맞는 HIP 조건을 찾아야 한다면 실험실급 장비가 현실적입니다. HP830(AIP8-30H)은 핫존 4"(100mm) ID × 8"(250mm) IL, 상용 압력 30,000psi 사양에 1,200℃ 칸탈 / 1,450℃ 몰리브덴 / 2,000℃ 카본카본 퍼니스를 교체 장착할 수 있어, 산화물 세라믹부터 고온 비산화물까지 한 대로 스크리닝할 수 있습니다. 실제로 양산 중인 HIP 제품의 상당수가 실험실 사이즈 시스템에서 조건이 개발되었습니다. 조건 개발 → 양산기 이관 경로를 만들기에 적합한 구성입니다.
도입 전 체크리스트 6가지
- 소재와 목표 밀도 — 조성(Al₂O₃·ZrO₂·Si₃N₄·SiC·WC)과 목표 상대밀도·결정립 크기를 먼저 정의합니다.
- 소결 후 개기공 유무 — 92% 기준으로 캡슐 없이 갈 수 있는지, 유리 캡슐화가 필요한지 결정됩니다.
- 요구 온도 — 퍼니스 소재와 열전대 사양이 여기서 갈립니다(1,650℃ 전후가 분기점).
- 요구 압력 — 15,000psi급인지, 45,000psi 이상인지에 따라 용기·압축기 사양이 달라집니다.
- 부품 치수·배치 수량 — 핫존 크기와 사이클당 처리량을 결정합니다.
- 분위기·냉각·유틸리티 — 불활성 가스 종류, 냉각 속도 요구, 전력·아르곤·냉각수·설치 공간을 확인합니다.
정리 — 기공에서 시작해 경로, 조건, 장비로
세라믹 HIP은 "어떤 기공이 남아 있고, 그것이 어떤 물성을 깎고 있는가"에서 출발합니다. 소결로 92% 이상 밀도에 도달했다면 캡슐 없이 소결 후 HIP으로, 분말·다공성 소재라면 유리 캡슐화 HIP으로, 형상이 단순하고 수량이 적다면 열간 일축 프레스로 갈라집니다. 조건은 알루미나·지르코니아의 1,500℃·15,000psi·2시간을 출발점으로 목표 물성에 맞춰 조정하고, 장비는 퍼니스 온도 → 압력 여유 → 핫존 크기 → 분위기·인증 순으로 좁히면 후보가 정리됩니다.
세경하이테크는 미국 AIP(American Isostatic Presses)의 HIP 시스템을 공급합니다. 처리하려는 세라믹 조성·부품 치수·목표 밀도를 알려주시면 퍼니스 사양과 모델 구성을 함께 검토해 드립니다. 문의는 070-7124-3396 또는 skic@hipkorea.co.kr로 주시면 됩니다.
